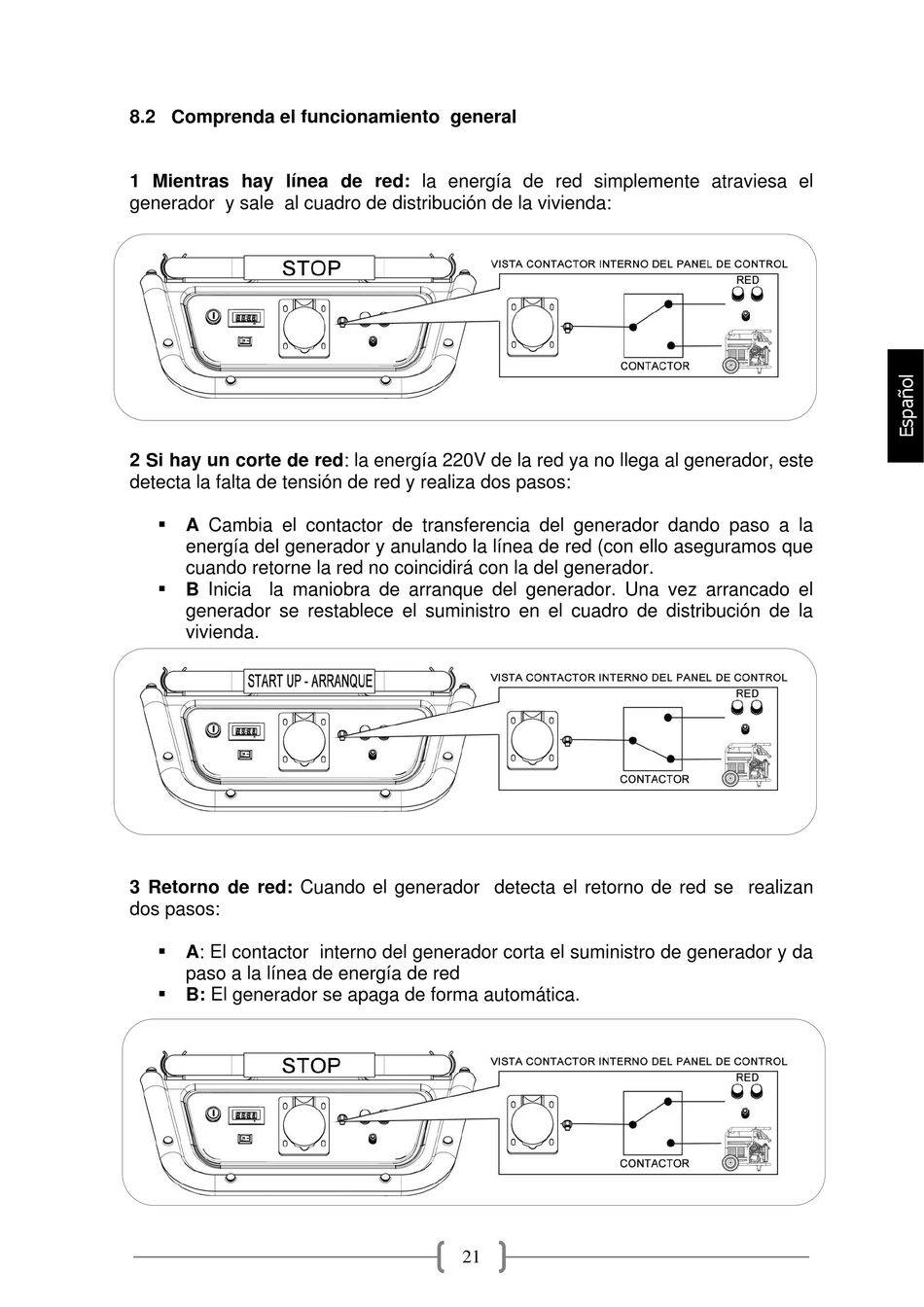

8.2 Comprenda el funcionamiento general

1 Mientras hay lí nea de red: la energí a de red simplemente atraviesa el
generador y sale al cuadro de distribución de la vivienda:
2 Si hay un corte de red: la energí a 220V de la red ya no llega al generador, este
detecta la falta de tensión de red y realiza dos pasos:
 A Cambia el contactor de transferencia del generador dando paso a la
energí a del generador y anulando la lí nea de red (con ello aseguramos que
cuando retorne la red no coincidirá con la del generador.
 B Inicia la maniobra de arranque del generador. Una vez arrancado el
generador se restablece el suministro en el cuadro de distribución de la
vivienda.
3 Retorno de red: Cuando el generador detecta el retorno de red se realizan
dos pasos:
 A: El contactor interno del generador corta el suministro de generador y da
paso a la lí nea de energí a de red
 B: El generador se apaga de forma automática.
