8. Utilização automática do modelo GUARDIAN FR6
8.1 A instalação do gerador GUARDIAN FR6 é muito simples. Tanto o
controlador como o relé de transferência estão integrados no próprio equipamento,
pelo que não é necessário nenhum quadro externo. Simplesmente, deve-se
intercalar o gerador na linha de corrente que se deseja proteger contra uma falha
de energia.

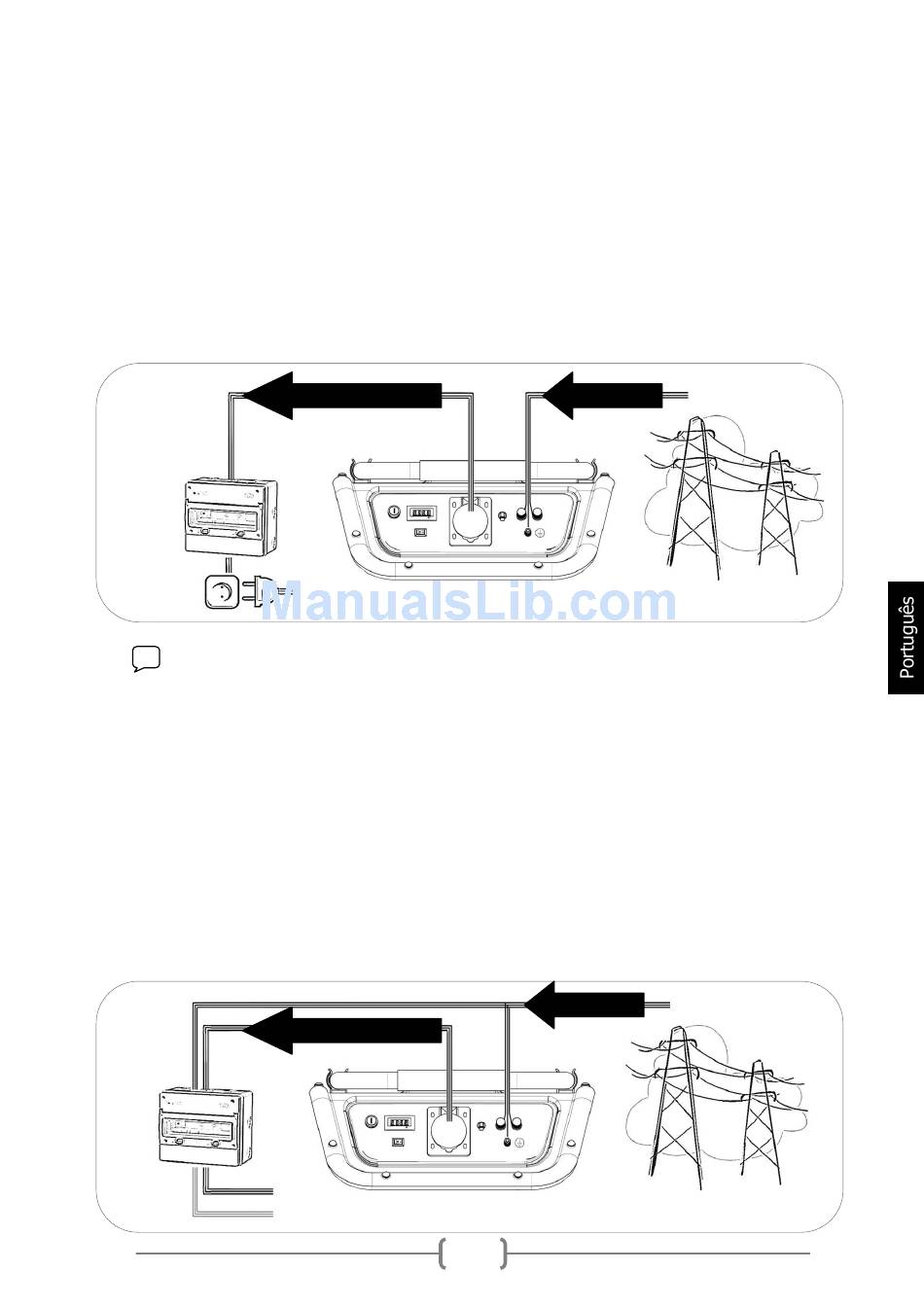

Exemplo de conexão para protecção de uma habitação (Consumo total e
máximo de 6000W).
230V REDE/GERADOR
Caixa de
distribuição
Max 6000W
NOTA: Como se verifica no esquema acima, a energia da rede passa
constantemente através do gerador, antes de chegar à rede da habitaç ão. A
passagem de energia pelo gerador está limitada a 6000W para evitar danos no
seu sistema eléctrico e electrónico. Caso contrário, o disjuntor térmico será
accionado e a passagem de energia cortada.
Nos casos de instalaç ão com necessidades de consumo superiores a 6000W, não
se poderá alimentar todos os equipamentos, pelo que o utilizador terá de
seleccionar os equipamentos de alimentaç ão obrigatória ou imprescindí vel que
não somem um consumo superior a 6000W. Normalmente, iluminaç ão,
equipamentos de seguranç a, alguns electrodomésticos, etc. ATENÇÃO aos
equipamentos com picos de arranque!
Exemplo de conexão para protecç ão de uma habitaç ão (Consumo total superior a
6000W).
230V REDE/GERADOR
Consumo equipamentos
Equipamentos protegidos pelo gerador.
Equipamentos não protegidos pelo gerador.
230V REDE
230V REDE
20
