9. Uso automático del modelo GUARDIAN SC-6
9.1 La instalación del generador GUARDIAN SC-6 es sumamente sencilla. El
controlador de maniobras de arranque y pare está integrado en el propio
generador por lo que no es necesario ningún cuadro externo.
El generador puede arrancarse mediante una señal remota a través de contacto
normalmente abierto en instalaciones fotovoltaicas. Es imprescindible que el
inversor cargador disponga de un relé para poder hacer las maniobras de
arranque del generador.

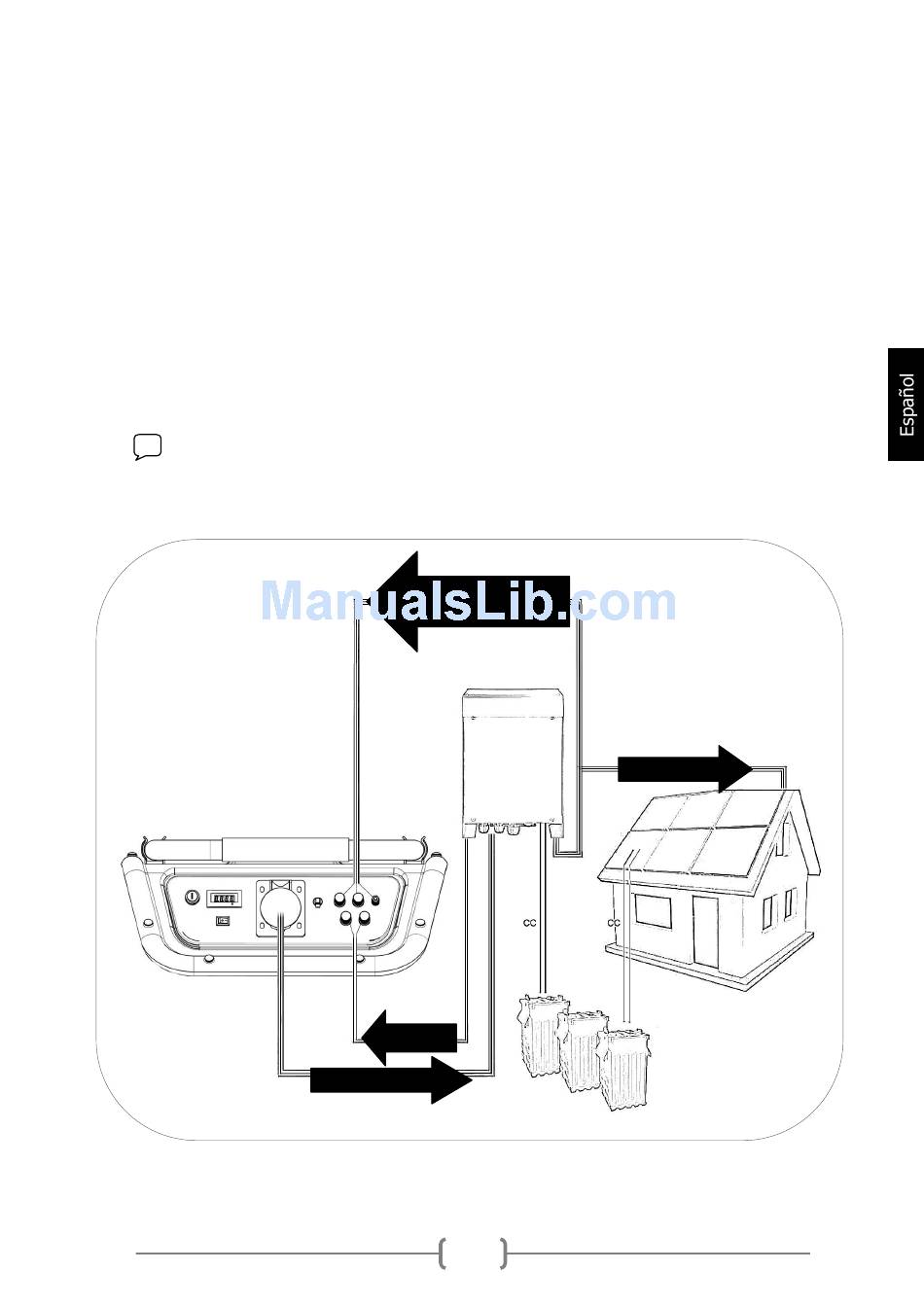

Ejemplo conexión en instalación fotovoltaica aislada:
Nota: El siguiente esquema es solo orientativo y como idea general para la
compresión del funcionamiento del generador. Consulte con un instalador para
realizar correctamente su instalación.
Entrada energí a 230V
Mantenimiento baterí a
generador
INVERSOR
CARGADOR
SEÑAL
230V GENERADOR
25
230V A USOS
PANELES
SOLARES
BATERIAS
