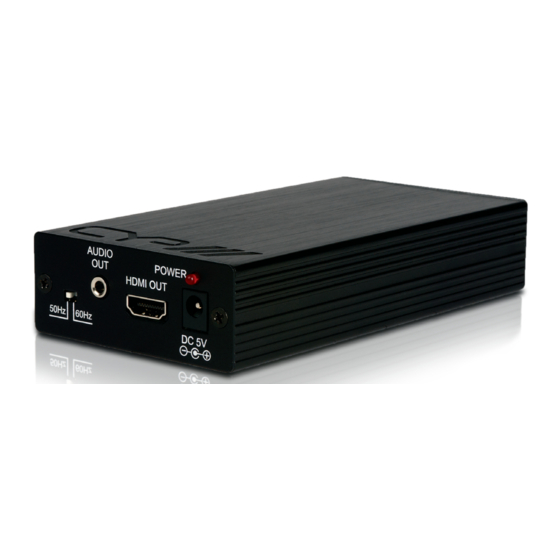

Scart to hdmi scaler
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
SY-720SC
SCART to HDMI Scaler
OPERATION MANUAL

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the SY-720SC and is the answer not in the manual?

Questions and answers

Related Manuals for CYP SY-720SC

Summary of Contents for CYP SY-720SC

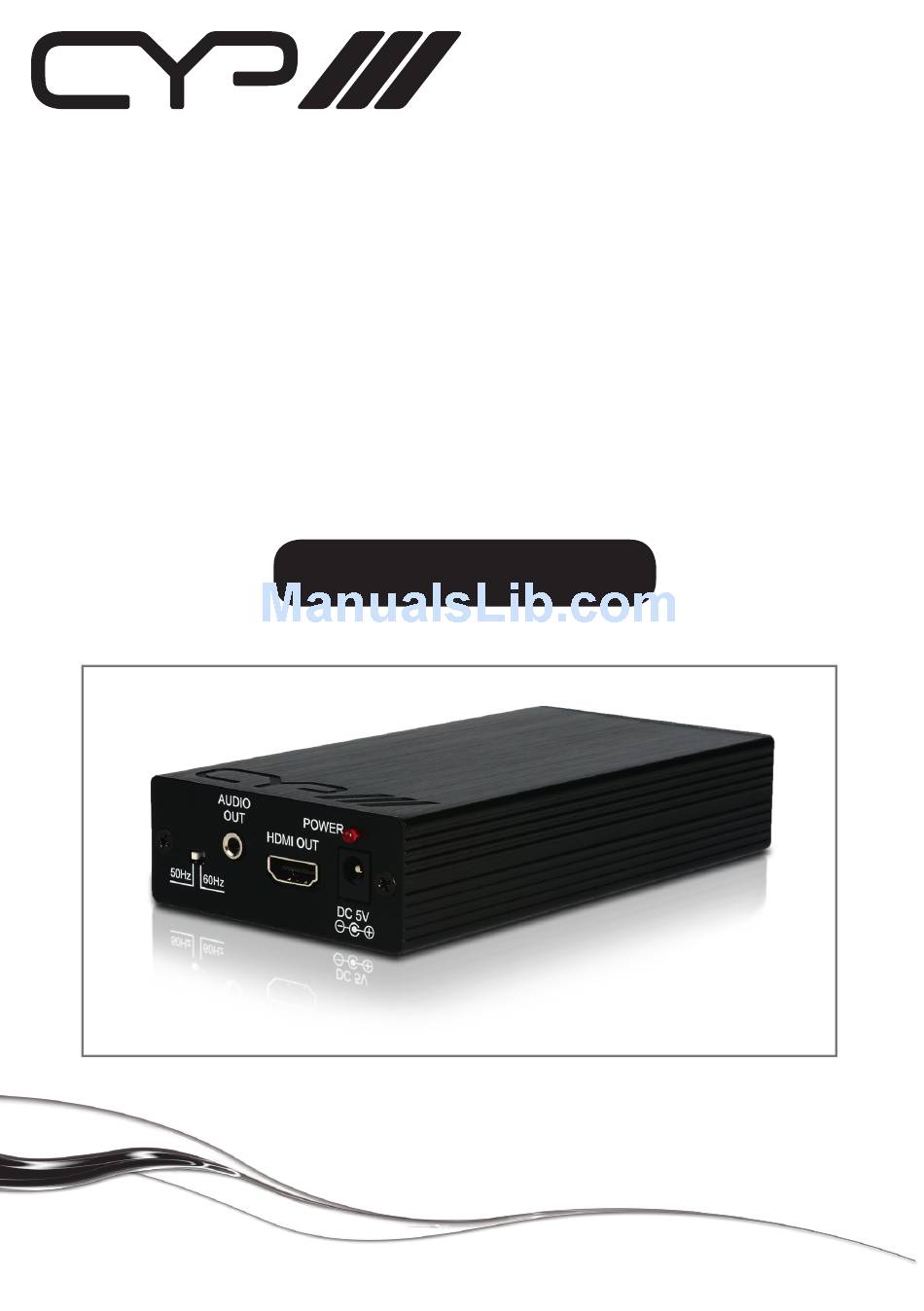

  • Page 1 SY-720SC SCART to HDMI Scaler OPERATION MANUAL...

  • Page 2: Table Of Contents

    Table of Contents Introduction Features Package Contents Operation Controls and Functions Scart Pinout Configuration Connection Diagram Specifications Finden Sie ab Seite 5.

  • Page 3: Introduction

    60Hz DC 5V SCART IN 1. POWER INPUT: Plug the supplied 5V DC power supply into the SY-720SC. The LED will illuminate when connected. 2. HDMI OUT: Connect HDMI output port to the HDMI input of a HDTV display. 3. AUDIO OUT: Stereo L/R out.(3.5mm Jack) 4.

  • Page 4: Scart Pinout Configuration

    4.1 Scart Pinout Configuration 8. Bypass. 9. GND. 10. Bypass. 11. RGB Green input. 12. Bypass. 13. GND. 14. GND. 15. Chroma or RGB Red input 1. Audio output 1, Right channel. 16. Bypass (fast blanking) 2. Audio input 1, Right channel. 17.

  • Page 5: Specifications

    6. Specifications 1 x RGB SCART: RGB 0.7vpp 75 ohm, composite Input Port video 1vpp 75 ohm. Video System: NTSC3.58 video/PAL video/ RGB50Hz/RGB60Hz auto-detection. SCART RGB- Supported Video Standards Control pin (pin16) auto-detection for RGB/CVBS switching. Audio System: Analog (L/R) Audio Supported Audio Standards Analog audio lip-sync (audio delay) to video.
  • Page 6 www.cypeurope.com Page 4...
  • Page 7 SY-720SC SCART auf HDMI Scaler/Wandler Bedienungsanleitung Page 5...
  • Page 8 Inhaltsverzeichnis Einleitung Funktionen Lieferumfang Bedienelemente und Anschlüsse SCART Steckerbelegung Anschlussschema Spezifikationen Page 6...

  • Page 9: Einleitung

    Klinken Ausgangsignal enthalten. • Automatische Erkennung der Videoeingangsignale – NTSC3.58/ PAL/ RGB 50Hz/ RGB 60Hz • DVI kompatibel – durch Benutzung eines HDMI auf DVI Adapters 3: Lieferumfang • SY-720SC • 5V Netzteil • Bedienungsanleitung 4. Bedienelemente und Funktionen Frontansicht Rückseite...

  • Page 10: Scart Steckerbelegung

    4.1 SCART Steckerbelegung 8. Bypass. 9. GND. 10. Bypass. 11. RGB Grüner Eingang. 12. Bypass. 13. GND. 14. GND. 15. RGB Roter Eingang oder Chroma. 1. Audio Ausgang 1, rechter Kanal. 16. Bypass (schnelle Schwarztastung). 2. Audio Eingang 1, rechter Kanal. 17.

  • Page 11: Spezifikationen

    6. Spezifikationen 1 x RGB SCART: RGB 0.7vpp 75 ohm, composite Eingangsport video 1vpp 75 ohm. Video System: NTSC3.58 Video/ PAL Video/ RGB Unterstützte Video 50Hz/ RGB 60 Hz automatische Erkennung. Standards SCART RGB Kontroll Pin (PIN 16) für automatische Erkennung von RGB (CVBS) Umschaltung Audio System: Analog (R/L) Audio, Unterstützte Audio...
  • Page 12 www.cypeurope.com...
