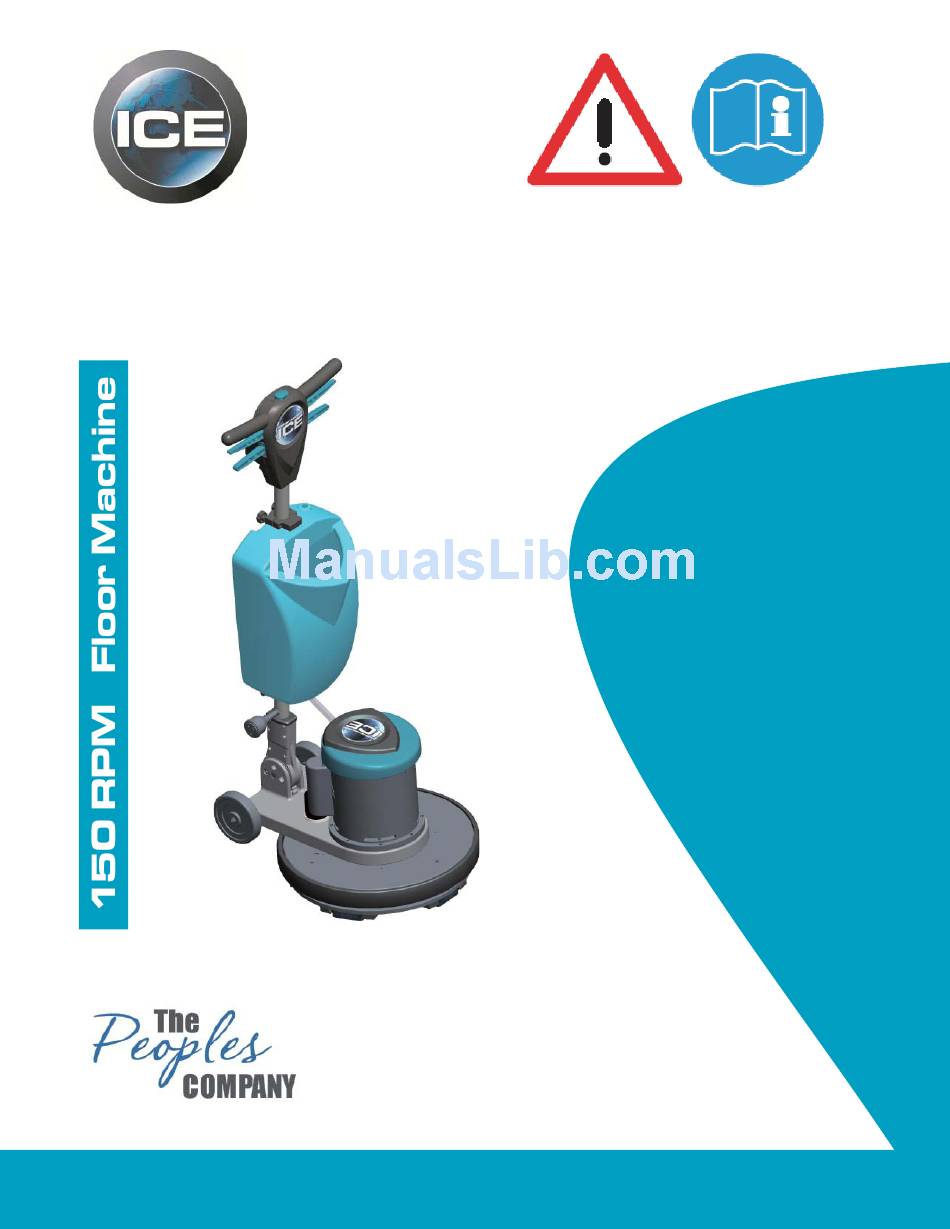

- Page 1 Operator & Parts Manual www.icecompanies.com IP17 IP18HD 4010901 REV.02(12-2012) INTERNATIONAL CLEANING EQUIPMENT...
- Page 2 Customer ID Number Installation Date HOW TO ORDER PARTS Only use ICE Company supplied or equivalent parts. Parts and supplies may be ordered online,by phone, by fax or by mail. 1. Identify the machine model. 2. Identify the machine serial number from the data label.
-
Page 3: Table Of Contents
WIRING DIAGRAM ........18 ICE IP17 IP18HD... -
Page 4: Safety Precautions(Chinese)
– Use manufacturer supplied or approved replacement parts. To avoid electrical shock,please replace the power cord immediately if any damage is being detected. The replacement must be performed only by an authorized person or by our customer service center. ICE IP17 IP18HD... -
Page 5: Machine Components
• Triple Planetary All Steel Gear Box 7. Housing 8. Solution Tank • Universal Clutch Plate 9. Top Cover 10. Motor • Safety Lock-Out Switch 11.Clutch Plate • Security protection in an upright • 50' Cord • 66-Frame Motor ICE IP17 IP18HD... - Page 6 This will ensure proper ventilation, and allowthe motor to run cooler. STORAGE 1) Unplug machine from power source and wrap cord on handle. 2) Tilt machine back and remove pad driver or brush. 3) Store in upright position in a dry area. ICE IP17 IP18HD...
-
Page 7: Directions For The Grinding And Crystallization Processes (Chinese)
fl oor. Caution: It’s best if there is no wax application on the floor. The floor MUST be free of water and dirt. The color of the pad is white (or colorless). Replace pad if dirty. ICE IP17 IP18HD... - Page 9 IP17 & IP18HD HANDLE ASSEMBLY PART DESCRIPTION NUMBER REQ'D 十字沉头镙钉 M4 X 10 1212410 SCREW M4X10 密封端盖 COVER 4010212 调位齿轮 GEAR 4010210 六角锁紧螺母 M5 NUT,LOCK,M5 1113507 齿轮座体 MOUNTING BASE,GEAR 4010201 内六角圆柱头螺钉 M5 X 25 SCREW M5 X 25,HEX SOCKET 1511525 内六角圆柱头螺钉...
- Page 10 IP17 & IP18HD HANDLE ASSEMBLY PART DESCRIPTION NUMBER REQ'D SCREW,M3X25 十字盘头镙钉 M3 X 25 1211325 齿型垫圈 TOOTH WASHER M3 1434300 开关弹簧 SPRING,SWITCH 4010323 开关 SWITCH 4010308 保险键 SAFETY BOTTOM 4010307 保险弹簧 SPRING,SAFTY 4010326 前盖 FRONT COVER 4010301 ICE 标牌 ICE,LOGO 4010316 压线块...
- Page 12 IP17 IP18HD BASE ASSEMBLY PART DESCRIPTION NUMBER REQ'D 六角头螺栓 SCREW M8 X 55 1031855 不锈钢弹簧垫片 Ø8 WASHER,LOCK Ø8 1422821 平垫圈 Ø8 WASHER,PLAIN Ø8 1421824 17"防撞边[IP17] BUMPER 17" [IP17] 4020102 18"防撞边[IP18HD] BUMPER 18" [IP18HD] 4010603 NUT,LOCK,M8 [IP18HD] 六角锁紧螺母 M8[IP18HD] 1113810 不锈钢平垫圈 Ø5 WASHER,PLAIN Ø5...
- Page 13 IP17 IP18HD BASE ASSEMBLY PART DESCRIPTION NUMBER REQ'D 螺杆垫圈套装 BOLT WITH WASHER KIT 4010806 电机 MOTOR,220V 4010801 起动圈 CENTRIFUGAL SWITCH 4010807 底板组件 STATIONARY SWITCH 4010808 START-UP CAPACITOR(BIG),200UF/250V 起动电容 4010803 电容罩 COVER,CAPACITOR 4010811 垫圈 Ø4 WASHER,Ø4 1411409 螺钉 M4X6 SCREW,M4X6 1221406 电机贴纸...
- Page 14 2、操作机器前：务必确保所有安全装置动作正常； 3、使用机器时： - 不得碾压电线； - 不得靠牵拉电线的方式移动机器； - 不得将电线置于物件锋利的边、角； - 不得用拉电线的方式拔取插头； - 切勿用湿手拔取插头； - 始终使电源线远离发热的物件表面； - 应立刻报告机器任何之异常及损坏情况； 4、离开机器或进行维护前：务必关机并拔下电源插头； 5、进行维护时： - 应拔下电源插头； - 使用生产商推荐或认可的配件； 储存时 :1、拔下电源插头；2、取下针座或刷子；3、直立存放于干燥的场所； 维护与保养 为使本机始终保持良好的性能，请遵循以下程序保养本机 进行任何维护、保养工作前，必须确保机器已断开电源 . 1、机器一经使用完毕，立即拔下电源插头；2、取下针座或刷子； 存放机器时，切勿忘记取下针座或刷子 3、用中性清洁剂清洁机器；4、检查机器电源线有无破损，如有应立即进行更换； 为避免危险，若电源线破损，必须联系当地售后服务部进行更换； 5、每月用防水润滑剂润滑轮子、轴； 6、检查机器有否遗失螺母、螺栓并进行更换； 7、机器在粉尘的场所使用后，应取下电机顶盖，用压缩空气吹净附着在电机上的灰尘 以保证良好的通风。 1４ ICE IP17 IP18HD...
- Page 15 • 16" or 17" 针座 5. 开 关 拉 把 6. 安 全 锁 定 开 关 • 全钢行星齿轮箱 7. 调位拉把 8. 手柄 • 通用卡扣座 9. 电机顶盖 10. 电机 • 安全锁定开关 11. 卡扣座 • 15M 电线 •1.5HP／１．７５ＨＰ 电机 1５ ICE IP17 IP18HD...
- Page 16 云石翻新与晶硬处理操作指引 翻新处理 首先需准备下列工具与材料：翻新针座、金钢石碟片（一般可准备粒度 300#、 500#、2000#）、玻璃刮、吸水机、“小心地滑”告示牌。将金钢石粘在翻新针座上 （6 片粒度要一样，先用牌号数小的金钢石碟），然后装在机器上，水箱中要装水。 开启机器，在地面上放入大量清水，慢而均匀的研磨，反复几次后，然后用玻璃刮 清除石面的水份，观看效果，直至无痕迹为止。用吸水机将粉沫彻底吸净，并更换 牌号数稍大一点的金钢石碟，方法如上，直至满意为止。将地面清洗干净后，方可 做晶硬处理。 地面不能有沙粒，金钢石碟安装要均匀，研磨时要有足够的水份，并且慢而 均匀，同时每一道工序前都必须彻底清除上一道工序留下的粉沫，及时用吸 水机吸净地面， 更换金钢石碟须由粗到细， 不能跳号， 要分粗磨、 半精磨、 精磨， 精磨时，若发现阻力较大，可减少加重块的数量。 晶硬处理 首先需准备下列工具与材料：针座、天然纤维垫（或钢丝垫）、尘堆、K2 晶面处 理剂及 K3 晶光亮剂或者晶硬粉。然后将随机附件针座安装在机器上，放上纤维垫 或钢丝垫，开动机器，边磨边喷药水 K2，将药水均匀地涂抹在地面上，接着喷药水 K3，将地面磨亮即可。随后进入下一区域。若使用晶硬粉，将晶硬粉加水调匀后， 直接喷洒在地面上即可。 地面最好不要有腊层， 地面的水及尘埃应先清理掉， 纤维垫要用白色 （或无色） ， 粘有污物后要及时更换。 1６ ICE IP17 IP18HD...
-
Page 17: Wear & Tear Parts List
17"PAD HOLDER ASSY IP18HD 9010017 17"GROUNDING DISC,HOLDER ASSY 17"翻新针座 IP18HD 4010605 16"针座 16"PAD HOLDER ASSY IP17 9010016 16"刷盘 16"BRUSH IP18HD 9020018 16"软毛毯刷 9021018 16" SOFT CARPET BRUSH IP18HD 15"软毛毯刷 15" SOFT CARPET BRUSH IP17 9021015 15"刷盘 9020017 15"BRUSH IP17 ICE IP17 IP18HD... -
Page 18: Specifications
1300W Current 7.5 A Frequency 50Hz 50Hz Speed 150rpm 150rpm Deck Size 17” (43 cm) 18"(45cm) Length of power cord 15 m Weight 44.5 Kg 45Kg Iron bar 8Kg (3) Dimension LXWXH 83.8X50X195 cm 83.8X50X195 cm 1８ ICE IP17 IP18HD...
