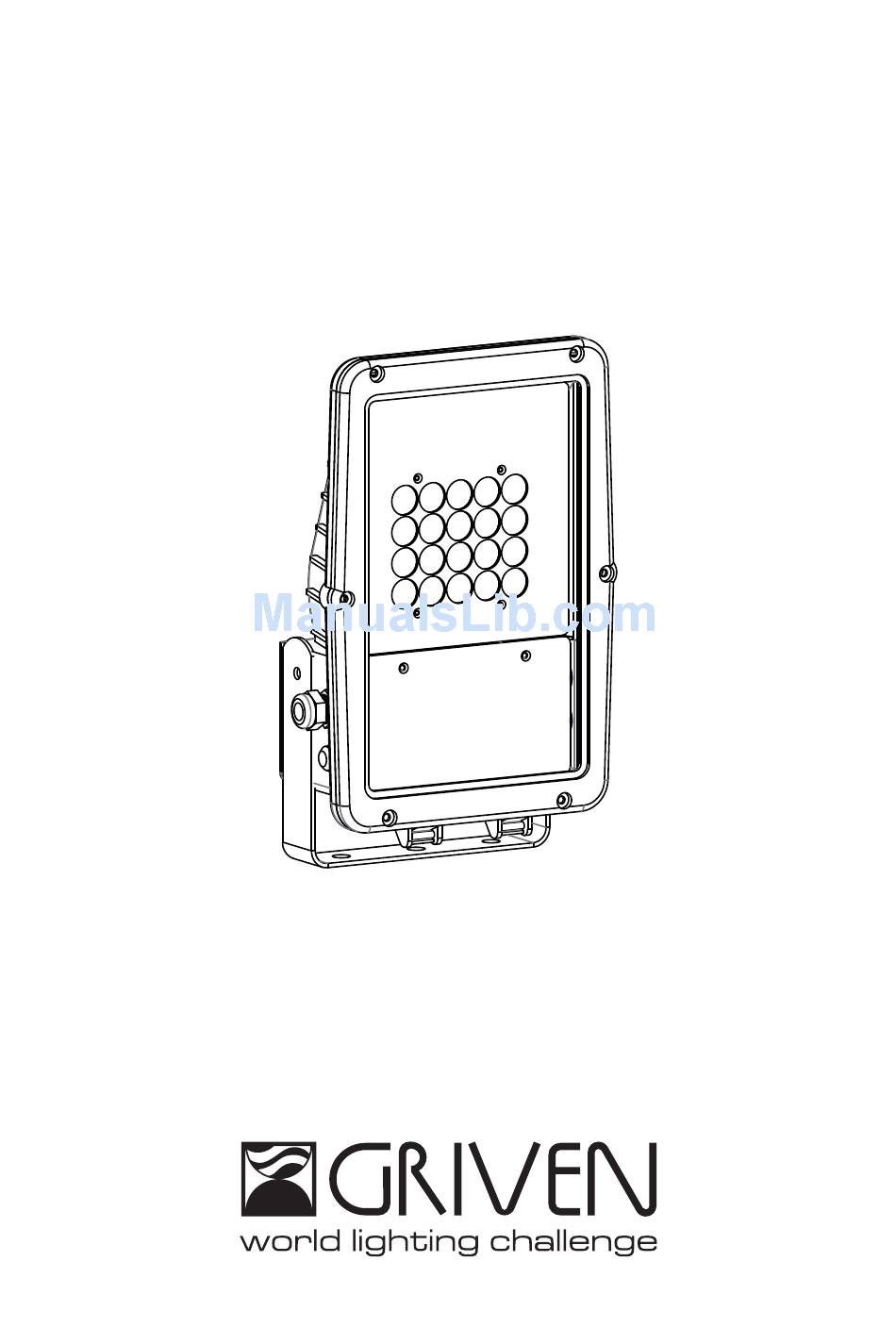

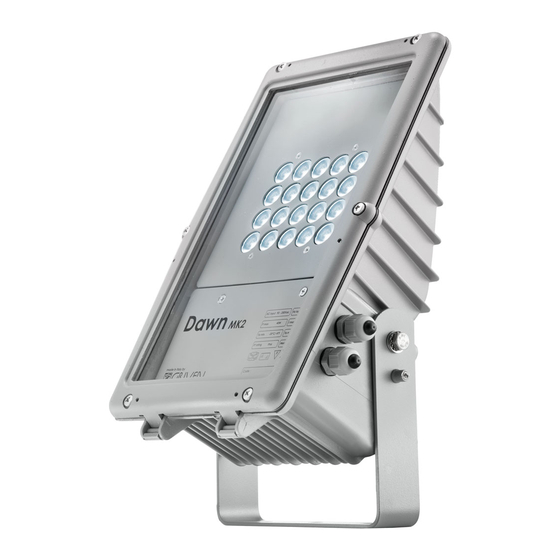

  • Page 1 Dawn AL2250 - AL2252 - AL2254 - AL2256 - AL2258 - AL2260 Manuale di istruzioni Instructions manual...
  • Page 2: Table Of Contents

    INDICE 1.0 Introduzione...........................4 1.1 Informazioni di sicurezza............................4 1.1.1 Protezione da scariche elettriche ........................4 1.1.2 Installazione ..............................4 1.1.3 Protezione dagli incendi ..........................4 1.1.4 Protezione da solidi e liquidi...........................4 1.2 Normative .................................4 2.0 Dimensioni .............................5 3.0 Componenti del proiettore ......................5 4.0 Avviamento rapido........................6 5.0 Imballo e trasporto ........................7 5.1 Imballo..................................7 5.2 Trasporto ...................................7...
  • Page 3 INDEX 1.0 Introduction ..........................18 1.1 Safety information..............................18 1.1.1 Protecting against electric shock ........................18 1.1.2 Installation ..............................18 1.1.3 Protection against burns and fire .........................18 1.1.4 Weather protection............................18 1.2 Compliance ................................18 2.0 Size ...............................19 3.0 Components of the unit......................19 4.0 Quick turn on..........................20 5.0 Packaging and transport ......................21 5.1 Packaging ................................21 5.2 Transport .................................21...
  • Page 4: Introduzione

    1.0 Introduzione 1.1 Informazioni di sicurezza Attenzione! Questo prodotto è adatto solo ad un uso professionale, non ad un uso domestico. 1.1.1 Protezione da scariche elettriche • Togliere l’alimentazione prima di effettuare qualsiasi operazione all’interno dell’apparecchiatura. • Non utilizzate l’apparecchiatura in assenza di una connessione di terra. •...
  • Page 5: Dimensioni

    2.0 Dimensioni 60mm 60mm 2.4” 2.4” 241,5mm 221mm 9.5” 8.7” 3.0 Componenti del proiettore Descrizione componenti: A. Corpo proiettore B. Gruppo alimentazione C. Gruppo led D. Coperture Italiano...
  • Page 6: Avviamento Rapido

    4.0 Avviamento rapido In questo capitolo troverete elencate brevemente le operazione necessarie per utilizzare immediatamente il proiettore. Queste istruzioni sono indispensabili per la connessione e l’alimentazione dell’apparecchio, ma non descrivono in modo completo le sue funzionalità. Vi invitiamo quindi a leggere anche gli altri capitoli di questo manuale, in modo da apprendere tutte le informazioni relative al proiettore.
  • Page 7: Imballo E Trasporto

    1 manuale di istruzioni Attenzione! • La responsabilità di Griven S.r.l. cessa all’atto della consegna del materiale al vettore: reclami per eventuali danni dovuti al trasporto dovranno essere indirizzati direttamente al corriere. • Si accettano reclami entro e non oltre i 7 giorni dal ricevimento della merce.
  • Page 8: Installazione Ad Una Struttura Mobile (Americana)

    6.1.2 Installazione ad una struttura mobile (americana) Per agganciare il proiettore ad una struttura di supporto o ame- ricana, consigliamo l’utilizzo di ganci “4” tipo “Aliscaff” fissati al proiettore mediante i fori sulla forcella, come indicato nella fi- gura seguente. Attenzione! Verificate che il gancio di montaggio (non incluso) non sia danneggiato e che possa sostenere almeno 10 volte il peso dell’apparecchiatura.
  • Page 9 A. Svitate le 6 viti frontali “6”, aprite il proiettore e rimuovete il pannello interno svitando le viti “7”. B. Fate passare il cavo di alimentazione attraverso i pressacavi “8” posti sul corpo del proiettore e collegatelo al morsetto “9” rispettando l’etichetta a lato del morsetto.
  • Page 10: Collegamento Del Segnale Dmx

    6.4 Collegamento del segnale DMX Il segnale DMX deve essere collegato utilizzando un cavo schermato progettato per congegni RS-485. Il proiettore è dotato di morsetti interni per la connessione del cavo di segnale DMX, come indicato nelle figure seguenti. A. Svitate le 6 viti frontali “6”, aprite il proiettore e rimuovete il pannello interno svitando le viti “7”.
  • Page 11: Alimentazione Del Proiettore

    6.5 Alimentazione del proiettore Effettuate tutte le operazioni descritte nei paragrafi precedenti, potete procedere all’alimentazione del proiettore. Il led verde vicino al pannello dip-switch si illuminerà. In presenza di segnale DMX il led rosso rimarrà sempre acceso, in assenza di segnale rimarrà spento, mentre in modalità...
  • Page 12: Utilizzo Del Proiettore

    7.0 Utilizzo del proiettore 7.1 Impostazione modo di funzionamento Mediante il pannello dip-switch è possibile selezionare uno dei seguenti modi di funzionamento: • Con controllo DMX512 Il proiettore viene controllato tramite segnale DMX512. • In modalità MASTER-SLAVE o AUTOMATICA I proiettori funzionano in modo indipendente senza bisogno di centraline di controllo (vedi capitolo 8.0 Funzionamento Master-Slave e Automatico).
  • Page 13: Funzioni Dmx

    7.3 Funzioni DMX 7.3.1 Funzioni DMX con modalità 4 canali Canale Funzione Valore Descrizione Rosso 0-255 Controllo proporzionale 0-100% del colore Rosso Verde 0-255 Controllo proporzionale 0-100% del colore Verde 0-255 Controllo proporzionale 0-100% del colore Blu Bianco 0-255 Controllo proporzionale 0-100% del colore Bianco 7.3.2 Funzioni DMX con modalità...
  • Page 14: Funzionamento Master-Slave E Automatico

    8.0 Funzionamento Master-Slave e Automatico Il proiettore Dawn MK2 è in grado di funzionare senza segnale DMX (modo AUTOMATICO) ed è possibile confi- gurarlo in modo che un solo proiettore MASTER comandi una serie di proiettori SLAVE. Questa funzione è parti- colarmente utile quando si vuole far eseguire lo stesso programma a più...
  • Page 15: Configurazione Slave

    8.2 Configurazione SLAVE Per impostare il proiettore come SLAVE è sufficiente configurare il proiettore con indirizzo 001. Se il proiettore è configurato correttamente come SLAVE ed è presente il segnale, il led rosso a lato del pannello switch rimarrà sempre acceso. Nella figura seguente è...
  • Page 16: Parti Di Ricambio

    11.0 Parti di ricambio Tutti i componenti del proiettore sono disponibili come parti di ricambio presso i rivenditori Griven. Le viste esplose, lo schema elettrico e il diagramma elettronico sono disponibili su richiesta. Per facilitare il lavoro del centro di assistenza ricordate di specificare il numero di serie ed il modello del proiet- tore di cui avete richiesto i ricambi.
  • Page 17: Specifiche Tecniche

    Ottiche disponibili ........
  • Page 18: Introduction

    1.0 Introduction 1.1 Safety information Warning! This unit is suitable for professional use only, not for domestic use. 1.1.1 Protecting against electric shock • Disconnect the unit from mains supply before servicing it or performing any other action. • Always ground/earth the unit electrically. •...
  • Page 19: Components Of The Unit

    2.0 Size 60mm 60mm 2.4” 2.4” 241,5mm 221mm 9.5” 8.7” 3.0 Components of the unit Components description: 1. Body 2. Power supply group 3. Led group 4. Covers English...
  • Page 20: Quick Turn On

    4.0 Quick turn on In this chapter brief essential instructions for an immediate use of the unit are listed. These instructions are neces- sary to connect and power up the unit, but they will not describe in complete details the functions of the unit it- self.
  • Page 21: Packaging And Transport

    • Griven S.r.l. will accept claims for broken or missing goods only within seven days of receipt of the goods. • Returns of equipment will not be accepted without prior authorization granted by Griven S.r.l. and if not duly ac- companied by relevant shipping documents.
  • Page 22: Installation Onto A Mobile Structure (Truss)

    6.1.2 Installation onto a mobile structure (truss) To fix the unit onto a supporting structure or truss, it is suggested to use hooks “4” type “Aliscaff”. The hooks are to be fitted to the unit through the holes in the bracket, as shown in the picture. Warning! Check that the fixing hook is not damaged and is able to bear at least 10 times the weight of the unit.
  • Page 23 A. Untighten the 6 screws “6”, open the units, untighten the screws “7” and remove the cover. B. Let the main supply cable pass through the cable glands “8” located onto the unit body and connect the main cable to the terminal box “9”.
  • Page 24: Connection To Dmx Signal

    6.4 Connection to DMX signal The DMX signal is to be connected by using a shielded cable designed for devices RS-485. The unit is fitted with internal pins for the connection of the of the DMX signal cable, as shown in the following pictures.
  • Page 25 6.5 Powering up the unit Once performed all actions described in the previous paragraphs, you can proceed and power up the unit. The green led next to the dip switch panel will turn on. In the presence of DMX signal, the red led will remain constantly on, in the absence of DMX signal the yellow led will remain off, while in Master mode the red led will flash.
  • Page 26: Setting Operating Mode

    7.0 Use of the unit 7.1 Setting operating mode By the dip-switch set it is possible to select one of the following operating modes: • using DMX512 signal control mode Each fixture is controlled from DMX512 signal control. • MASTER-SLAVE or AUTOMATIC mode The projector operates independently, without DMX512 signal control.
  • Page 27: Dmx Functions

    7.3 DMX functions 7.3.1 DMX functions with DMX MODE = 4 channels Channel Function Value Description 0-255 Proportional control 0-100% of the Red color Green 0-255 Proportional control 0-100% of the Green color Blue 0-255 Proportional control 0-100% of the Blue color White 0-255 Proportional control 0-100% of the White color...
  • Page 28: Master Configuration

    8.0 Master-Slave and Automatic function Dawn MK2 can operate without DMX signal (in AUTOMATIC mode) and can be set so that a single MASTER unit will command a series of SLAVE units. This function is particularly useful when more units are desired to execute the same programme in synchrony.
  • Page 29: Slave Configuration

    8.2 SLAVE configuration To set up the unit as SLAVE set the unit with dmx address 001. If the unit is properly set up as SLAVE and the signal is present, the red led next to the dip-switch panel will constantly remain on.
  • Page 30: Disposal

    11.0 Spare parts All components of the unit are available as spare parts at Griven dealers. Exploded views, wiring diagrams, electronic layouts and advertising brochures are available on request. To make the job of assistance centres easier, specify serial number and model of the unit which spare parts are requested for.
  • Page 31: Technical Specifications

    Available optics ........
  • Page 32 Via Bulgaria, 16 - 46042 CASTEL GOFFREDO (MN) - Italy Telefono 0376/779483 - Fax 0376/779682 - 0376/779552 http://www.griven.com/ e-mail griven@griven.com http://www.griven.it/ e-mail griven@griven.it User’s manual rel. 1.10...
