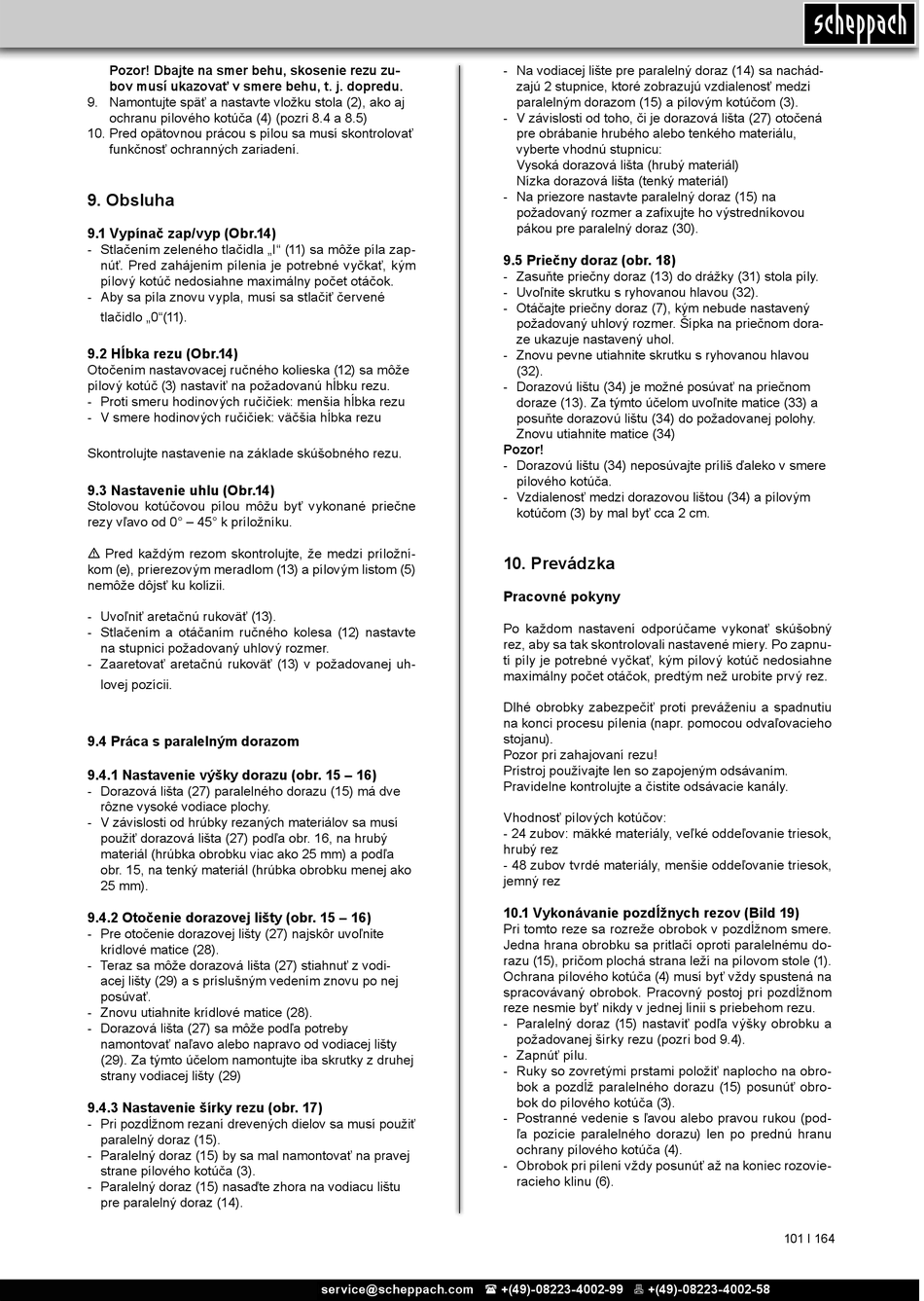

Pozor! Dbajte na smer behu, skosenie rezu zu-
bov musí ukazovať v smere behu, t. j. dopredu.
9. Namontujte späť a nastavte vložku stola (2), ako aj
ochranu pílového kotúča (4) (pozri 8.4 a 8.5)
10. Pred opätovnou prácou s pílou sa musí skontrolovať
funkčnosť ochranných zariadení.
9. Obsluha
9.1 Vypínač zap/vyp (Obr.14)
- Stlačením zeleného tlačidla „I" (11) sa môže píla zap-
núť. Pred zahájením pílenia je potrebné vyčkať, kým
pílový kotúč nedosiahne maximálny počet otáčok.
- Aby sa píla znovu vypla, musí sa stlačiť červené
tlačidlo „0"(11).
9.2 Hĺbka rezu (Obr.14)
Otočením nastavovacej ručného kolieska (12) sa môže
pílový kotúč (3) nastaviť na požadovanú hĺbku rezu.
- Proti smeru hodinových ručičiek: menšia hĺbka rezu
- V smere hodinových ručičiek: väčšia hĺbka rezu
Skontrolujte nastavenie na základe skúšobného rezu.
9.3 Nastavenie uhlu (Obr.14)
Stolovou kotúčovou pílou môžu byť vykonané priečne
rezy vľavo od 0° – 45° k príložníku.
m Pred každým rezom skontrolujte, že medzi príložní-
kom (e), prierezovým meradlom (13) a pílovým listom (5)
nemôže dôjsť ku kolízii.
- Uvoľniť aretačnú rukoväť (13).
- Stlačením a otáčaním ručného kolesa (12) nastavte
na stupnici požadovaný uhlový rozmer.
- Zaaretovať aretačnú rukoväť (13) v požadovanej uh-
lovej pozícii.
9.4 Práca s paralelným dorazom
9.4.1 Nastavenie výšky dorazu (obr. 15 – 16)
- Dorazová lišta (27) paralelného dorazu (15) má dve
rôzne vysoké vodiace plochy.
- V závislosti od hrúbky rezaných materiálov sa musí
použiť dorazová lišta (27) podľa obr. 16, na hrubý
materiál (hrúbka obrobku viac ako 25 mm) a podľa
obr. 15, na tenký materiál (hrúbka obrobku menej ako
25 mm).
9.4.2 Otočenie dorazovej lišty (obr. 15 – 16)
- Pre otočenie dorazovej lišty (27) najskôr uvoľnite
krídlové matice (28).
- Teraz sa môže dorazová lišta (27) stiahnuť z vodi-
acej lišty (29) a s príslušným vedením znovu po nej
posúvať.
- Znovu utiahnite krídlové matice (28).
- Dorazová lišta (27) sa môže podľa potreby
namontovať naľavo alebo napravo od vodiacej lišty
(29). Za týmto účelom namontujte iba skrutky z druhej
strany vodiacej lišty (29)
9.4.3 Nastavenie šírky rezu (obr. 17)
- Pri pozdĺžnom rezaní drevených dielov sa musí použiť
paralelný doraz (15).
- Paralelný doraz (15) by sa mal namontovať na pravej
strane pílového kotúča (3).
- Paralelný doraz (15) nasaďte zhora na vodiacu lištu
pre paralelný doraz (14).
 www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58
- Na vodiacej lište pre paralelný doraz (14) sa nachád-
zajú 2 stupnice, ktoré zobrazujú vzdialenosť medzi
paralelným dorazom (15) a pílovým kotúčom (3).
- V závislosti od toho, či je dorazová lišta (27) otočená
pre obrábanie hrubého alebo tenkého materiálu,
vyberte vhodnú stupnicu:
Vysoká dorazová lišta (hrubý materiál)
Nízka dorazová lišta (tenký materiál)
- Na priezore nastavte paralelný doraz (15) na
požadovaný rozmer a zafixujte ho výstredníkovou
pákou pre paralelný doraz (30).
9.5 Priečny doraz (obr. 18)
- Zasuňte priečny doraz (13) do drážky (31) stola píly.
- Uvoľnite skrutku s ryhovanou hlavou (32).
- Otáčajte priečny doraz (7), kým nebude nastavený
požadovaný uhlový rozmer. Šípka na priečnom dora-
ze ukazuje nastavený uhol.
- Znovu pevne utiahnite skrutku s ryhovanou hlavou
(32).
- Dorazovú lištu (34) je možné posúvať na priečnom
doraze (13). Za týmto účelom uvoľnite matice (33) a
posuňte dorazovú lištu (34) do požadovanej polohy.
Znovu utiahnite matice (34)
Pozor!
- Dorazovú lištu (34) neposúvajte príliš ďaleko v smere
pílového kotúča.
- Vzdialenosť medzi dorazovou lištou (34) a pílovým
kotúčom (3) by mal byť cca 2 cm.
10. Prevádzka
Pracovné pokyny
Po každom nastavení odporúčame vykonať skúšobný
rez, aby sa tak skontrolovali nastavené miery. Po zapnu-
tí píly je potrebné vyčkať, kým pílový kotúč nedosiahne
maximálny počet otáčok, predtým než urobíte prvý rez.
Dlhé obrobky zabezpečiť proti preváženiu a spadnutiu
na konci procesu pílenia (napr. pomocou odvaľovacieho
stojanu).
Pozor pri zahajovaní rezu!
Prístroj používajte len so zapojeným odsávaním.
Pravidelne kontrolujte a čistite odsávacie kanály.
Vhodnosť pílových kotúčov:
- 24 zubov: mäkké materiály, veľké oddeľovanie triesok,
hrubý rez
- 48 zubov tvrdé materiály, menšie oddeľovanie triesok,
jemný rez
10.1 Vykonávanie pozdĺžnych rezov (Bild 19)
Pri tomto reze sa rozreže obrobok v pozdĺžnom smere.
Jedna hrana obrobku sa pritlačí oproti paralelnému do-
razu (15), pričom plochá strana leží na pílovom stole (1).
Ochrana pílového kotúča (4) musí byť vždy spustená na
spracovávaný obrobok. Pracovný postoj pri pozdĺžnom
reze nesmie byť nikdy v jednej línii s priebehom rezu.
- Paralelný doraz (15) nastaviť podľa výšky obrobku a
požadovanej šírky rezu (pozri bod 9.4).
- Zapnúť pílu.
- Ruky so zovretými prstami položiť naplocho na obro-
bok a pozdĺž paralelného dorazu (15) posunúť obro-
bok do pílového kotúča (3).
- Postranné vedenie s ľavou alebo pravou rukou (pod-
ľa pozície paralelného dorazu) len po prednú hranu
ochrany pílového kotúča (4).
- Obrobok pri pílení vždy posunúť až na koniec rozovie-
racieho klinu (6).
