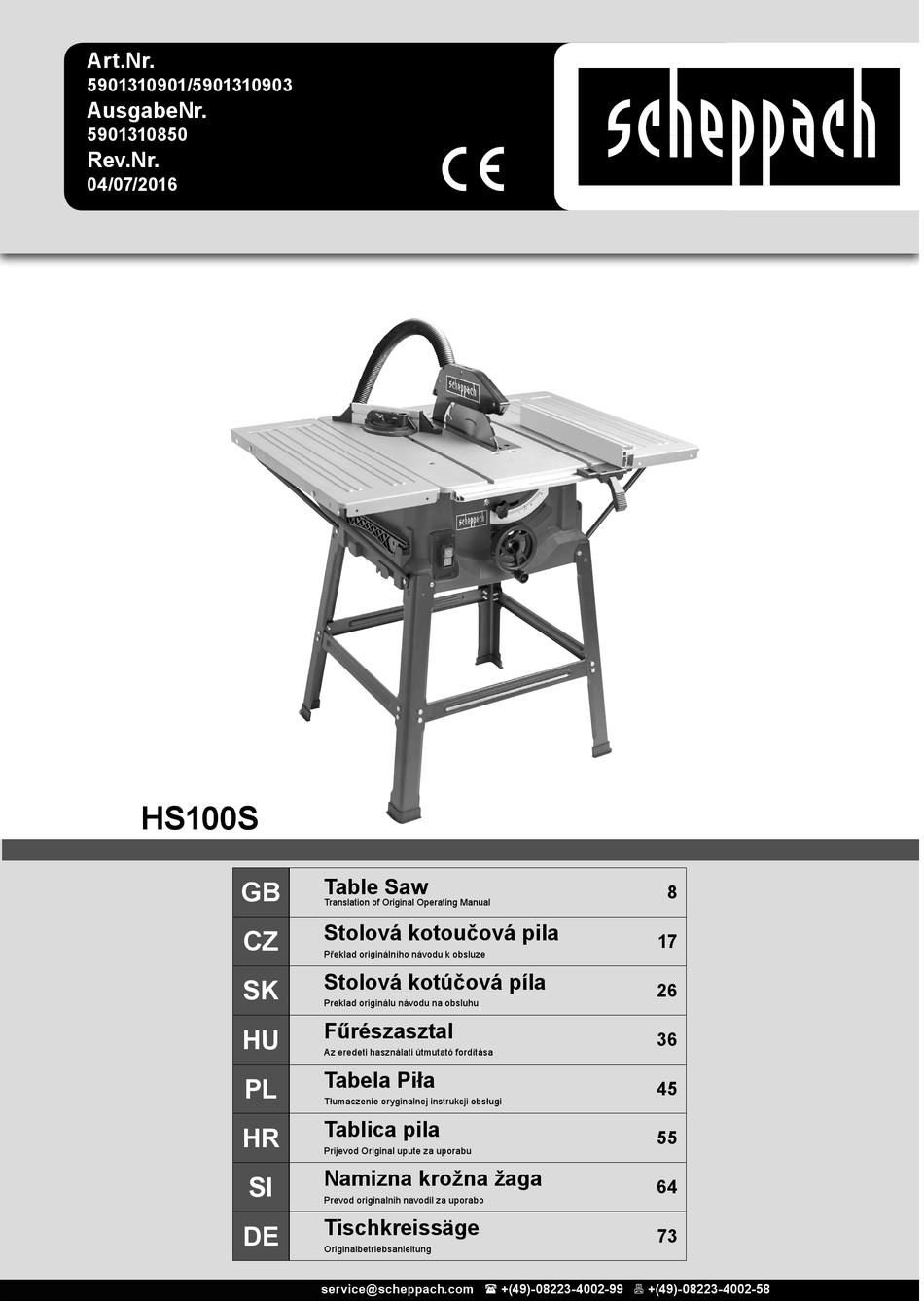

 www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58

Table Saw

Translation of Original Operating Manual
Stolová kotoučová pila
Překlad originálního návodu k obsluze
Stolová kotúčová píla
Preklad originálu návodu na obsluhu
Fűrészasztal
Az eredeti használati útmutató fordítása
Tabela Piła
Tłumaczenie oryginalnej instrukcji obsługi
Tablica pila
Prijevod Original upute za uporabu
Namizna krožna žaga
Prevod originalnih navodil za uporabo
Tischkreissäge
Originalbetriebsanleitung
8
17
26
36
45
55
64
73
