invece spostandola a destra.
A fuoco avviato, la leva può essere posizionata circa a
metà apertura in funzione del tiraggio della canna
fumaria e della quantità di aria che si vuol fornire.
• ECOPALEX 64 frontale, 64 tondo, 66, 70, 76 (Fig.6.1.3
E) questi modelli presentano una leva in posizione
centrale del cassetto cenere; spostandola verso sx si
diminuisce l'apporto di aria primaria, lo si aumenta
invece spostandola a destra.
A fuoco avviato, la leva può essere posizionata a circa
metà apertura, in funzione del tiraggio della canna
fumaria e della quantità di aria che si vuol fornire.
Alla prima accensione della giornata, o in presenza di
legna umida, è consigliabile aprire completamente
I'aria primaria per facilitarne I'accensione.
LA COMBUSTIONE SECONDARIA:
si ottiene immettendo nel focolare aria preriscaldata
attraverso i fori posti sulla parte superiore della parete
di fondo. Entrando nel focolare I'aria incendia il gas
incombusto (monossido di carbonio) formatosi dalla
combustione primaria, trasformandolo in anidride
carbonica (CO
formazione di un tappeto di fiamme in corrispondenza
dei
Una conseguenza della combustione secondaria è
I'aumento del rendimento rispetto a caminetti dotati
della sola aria primaria: ECOPALEX raggiunge
rendimenti fino all'80%.
6.1.4 Scuotigriglia (Fig. 6.1.3.1)
(esclusi Ecopalex serie N)
Gli ECOPALEX sono dotati di uno scuoti griglia
azionabile con la manopola B (ad esclusione del Mod.
64, Inserto H66, H76 ed Ecopalex 78, 88).
Durante l'accensione e il funzionamento il cassetto
cenere deve essere sempre chiuso. Per assestare la
legna che sta bruciando ruotare la manopola B in
senso orario.
6.1.5 Regolazione valvola fumi
Gli ECOPALEX della nuova serie (ad esclusione del
Mod. 64 e dell'Inserto H 66 e Inserto H 76) sono dotati
di una farfalla fumi che consente di regolare il tiraggio
in funzione delle dimensioni della canna fumaria.
La regolazione della farfalla fumi deve essere
!
eseguita a caminetto freddo.
In presenza di canne fumarie di sezione piccola e
con poca altezza, si può aumentare il tiraggio del
caminetto a portina chiusa operando come segue:

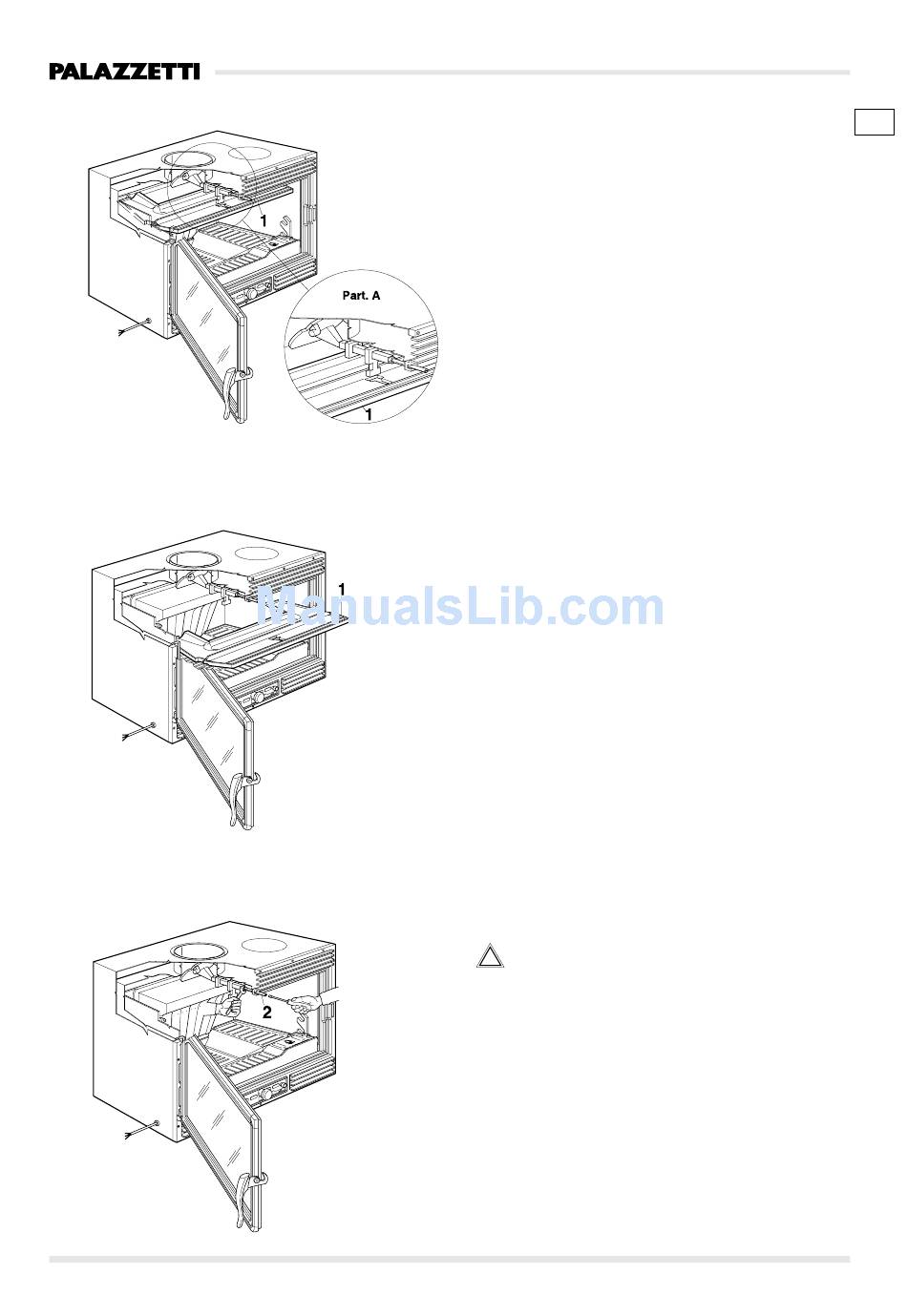

1) Estrazione del deflettore fumi (Fig. 6.1.5.1)
Aprire la portina dell'ECOPALEX. Sollevare
leggermente e tirare in avanti il deflettore fumi (1) in
modo da poterlo sfilare dal supporto superiore (Part.A)
e da quelli laterali posti sui fianchi. Inclinare il deflettore
in senso diagonale ed estrarlo (Fig. 6.1.5.2).
2) Regolazione della farfalla fumi
Allentare il dado con una chiave fissa da 13, avvitare
l'asta con un cacciavite (2 Fig. 6.1.5.3), bloccare
nuovamente il dado. Rimettere in sede il deflettore fumi.
