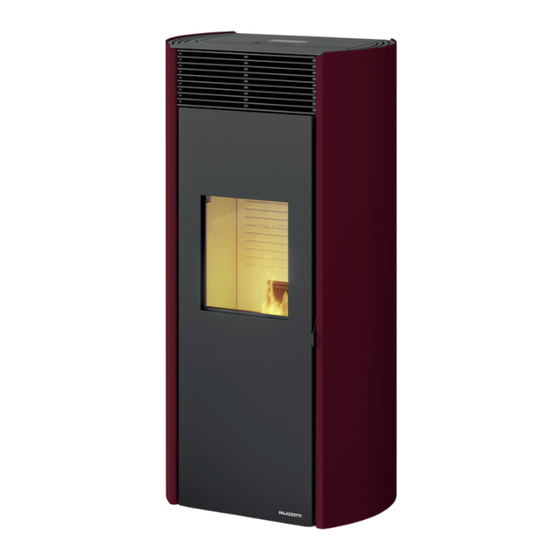

ECOFIRE CLELIA
ECOFIRE CLELIA TC
MANUALE DI INSTALLAZIONE E MANUTENZIONE
Il presente manuale è parte integrante del prodotto.
IT
Si raccomanda di leggere attentamente le istruzioni prima dell'installazione,
manutenzione o utilizzo del prodotto.
Istruzioni originali
INSTALLATION AND MAINTENANCE MANUAL
This manual is an integral part of the product.
EN
Read the instructions carefully before installing, servicing or operating the
product.
Translation of the original instructions
NOTICE D'INSTALLATION ET D'ENTRETIEN
Le présent manuel fait partie intégrante du produit.
FR
Il est conseillé de lire attentivement les consignes avant l'installation,
l'entretien ou l'utilisation du produit.
Traduction des instructions originales
INSTALLATIONS UND WARTUNGSANLEITUNGEN
Die vorliegende Anleitung ist fester Bestandteil des Produkts.
DE
Vor der Installation, Wartung und Verwendung die Anleitugen stets
aufmerksam durchlesen.
Übersetzung der Original-Bedienungsanleitung
MANUAL DE INSTALACIÓN Y MANTENIMIENTO
Este manual es parte integrante del producto.
ES
Se recomienda leer detenidamente las instrucciones antes de la instalación,
el mantenimiento y el uso del producto.
Traducción de las instrucciones originales

Advertisement

Table of Contents
loading

Related Manuals for Palazzetti ECOFIRE CLELIA

Summary of Contents for Palazzetti ECOFIRE CLELIA

  • Page 1 ECOFIRE CLELIA ECOFIRE CLELIA TC MANUALE DI INSTALLAZIONE E MANUTENZIONE Il presente manuale è parte integrante del prodotto. Si raccomanda di leggere attentamente le istruzioni prima dell’installazione, manutenzione o utilizzo del prodotto. Istruzioni originali INSTALLATION AND MAINTENANCE MANUAL This manual is an integral part of the product.
  • Page 2 Gentile cliente, desideriamo innanzitutto ringraziarLa per la preferenza che ha voluto accordarci acquistando il nostro prodotto e ci congratuliamo con Lei per la scelta. Per consentirLe di utilizzare al meglio il suo prodotto, la invitiamo a seguire attentamente quanto descritto nel presente manuale. Dear Customer, We’d like to thank you for having purchased one of our products and congratulate you on your choice.

  • Page 3: Table Of Contents

    ITALIANO Sommario 1 DESCRIZIONE GENERALE USCITA SUPERIORE CLELIA CLELIA TC Dimensioni 2 DESCRIZIONE GENERALE USCITA POSTERIORE CLELIA 2.2 CLELIA TC 2.3 Dimensioni 3 CARATTERISTICHE TECNICHE CLELIA 3.2 CLELIA TC 4 SMONTAGGIO E MONTAGGIO DELLA VESTIZIONE Smontaggio dei fianchi 4.2 Smontaggio dello schienale 4.3 Smontaggio del top 004778008 - 21/02/2023...

  • Page 4: Descrizione Generale Uscita Superiore

    DESCRIZIONE GENERALE USCITA SUPERIORE CLELIA Fig. 1 Porta Vetro porta interno Maniglia di apertura Maniglia fredda Ventilatore ambiente Cassetto cenere Braciere statico Serbatoio pellet Display Coperchio serbatoio Tubo uscita fumi 004778008 - 21/02/2023...

  • Page 5: Clelia Tc

    ITALIANO CLELIA TC Fig. 2 Porta Vetro porta interno Maniglia di apertura Maniglia fredda Ventilatore ambiente Cassetto cenere Braciere autopulente Serbatoio pellet Display Coperchio serbatoio Tubo uscita fumi 004778008 - 21/02/2023...
  • Page 6 CLELIA CLELIA PRO 2 Fig. 3 Cavo di alimentazione Ventilatore ambiente Morsettiera 6 pin Termostato a riarmo manuale Connettore RJ11 Interruttore di accensione Tubo aria comburente Ventilatore posteriore (PRO 2) 004778008 - 21/02/2023...

  • Page 7: Dimensioni

    ITALIANO Dimensioni 593,5 586,2 PRO2 586,2 371,1 215,1 316,4 269,8 Fig. 4 004778008 - 21/02/2023...

  • Page 8: Descrizione Generale Uscita Posteriore

    DESCRIZIONE GENERALE USCITA POSTERIORE CLELIA Fig. 5 Porta Vetro porta interno Maniglia di apertura Maniglia fredda Ventilatore ambiente Cassetto cenere Braciere statico Serbatoio pellet Display Coperchio serbatoio Tubo uscita fumi 004778008 - 21/02/2023...

  • Page 9: Clelia Tc

    ITALIANO CLELIA TC Fig. 6 Porta Vetro porta interno Maniglia di apertura Maniglia fredda Ventilatore ambiente Cassetto cenere Braciere autopulente Serbatoio pellet Display Coperchio serbatoio Tubo uscita fumi 004778008 - 21/02/2023...
  • Page 10 CLELIA CLELIA PRO 2 - PRO3 Fig. 7 Cavo di alimentazione Ventilatore ambiente Connettore RJ11 Tubo di uscita fumi Termostato a riarmo manuale Interruttore di accensione Morsettiera 6 pin Tubo aria comburente Ventilatore posteriore (PRO 2) Ventilatori posteriori (PRO 3) 004778008 - 21/02/2023...

  • Page 11: Dimensioni

    ITALIANO Dimensioni 485,8 586,6 PRO3 PRO2 586,6 127,3 185,4 273,8 153,8 215,5 217,3 Fig. 8 004778008 - 21/02/2023...

  • Page 12: Caratteristiche Tecniche

    CARATTERISTICHE TECNICHE CLELIA CLELIA 9 CLELIA 13 CLELIA Potenza termica globale (resa) 13,2 Rendimento 89,9 91,2 89,9 90,1 Temperatura fumi °C 109,1 167,7 109,1 224,1 Portata fumi 3,77 5,46 3,77 6,38 Consumo orario di combustibile kg/h 0,73 2,05 0,73 3,04 Emissioni di CO (al 13% di O2) Uscita fumi Ø...

  • Page 13: Clelia Tc

    ITALIANO CLELIA TC CLELIA TC 9 CLELIA TC 13 CLELIA TC Potenza termica globale (resa) Rendimento 90,9 91,8 90,9 90,5 Temperatura fumi °C 105,9 183,6 105,9 Portata fumi 3,38 4,91 3,38 6,33 Consumo orario di combustibile kg/h 0,64 2,11 0,64 2,99 Emissioni di CO (al 13% di O2) Uscita fumi...

  • Page 14: Smontaggio E Montaggio Della Vestizione

    SMONTAGGIO E MONTAGGIO DELLA VESTIZIONE Smontaggio dei fianchi 4.1.1 LATO DESTRO Fig. 9 4.1.2 LATO SINISTRO Fig. 10 Fig. 11 004778008 - 21/02/2023...

  • Page 15: Smontaggio Dello Schienale

    ITALIANO 4.2 Smontaggio dello schienale 4.2.1 CLELIA US Fig. 12 4.2.2 CLELIA UP Fig. 13 004778008 - 21/02/2023...

  • Page 16: Smontaggio Del Top

    4.3 Smontaggio del top Fig. 15 Fig. 14 • Allentare le viti (A) ed estrarre il piano (B) . (Fig. 14) • Ruotare il piano (B) e togliere il supporto (C) ove previsto il tubo concentrico .(Fig. 15) Per il montaggio dei componenti è necessario procedere nell’ordine opposto a quanto riportato nelle figure di smontaggio.
  • Page 17 ENGLISH CONTENTS GENERAL DESCRIPTION UPPER OUTLET CLELIA CLELIA TC Dimensions 2 GENERAL DESCRIPTION BACK OUTLET CLELIA 2.2 CLELIA TC 2.3 Dimensions 3 TECHNICAL FEATURES CLELIA 3.2 CLELIA TC 4 DISASSEMBLY AND ASSEMBLY OF AESTHETIC COMPONENTS Disassembly of sides 4.2 Disassembly of the back 4.3 Top disassembly 004778008 - 21/02/2023...

  • Page 18: General Description Upper Outlet

    GENERAL DESCRIPTION UPPER OUTLET CLELIA Fig. 1 Door Internal glass door Opening handle Cold handle Room fan Ash drawer Static burn pot Pellet hopper Display Tank lid Flue outlet pipe 004778008 - 21/02/2023...

  • Page 19: Clelia Tc

    ENGLISH CLELIA TC Fig. 2 Door Internal glass door Opening handle Cold handle Room fan Ash drawer Self-cleaning burn pot Pellet hopper Display Tank lid Flue outlet pipe 004778008 - 21/02/2023...
  • Page 20 CLELIA CLELIA PRO 2 Fig. 3 Power cable Room fan 6 pin terminal board Manual reset thermostat RJ11 connector Power switch Combustion air pipe Rear fan (PRO 2) 004778008 - 21/02/2023...

  • Page 21: Dimensions

    ENGLISH Dimensions 593,5 586,2 PRO2 586,2 371,1 215,1 316,4 269,8 Fig. 4 004778008 - 21/02/2023...

  • Page 22: General Description Back Outlet

    GENERAL DESCRIPTION BACK OUTLET CLELIA Fig. 5 Door Internal glass door Opening handle Cold handle Room fan Ash drawer Static burn pot Tank lid Display Pellet hopper 004778008 - 21/02/2023...

  • Page 23: Clelia Tc

    ENGLISH CLELIA TC Fig. 6 Door Internal glass door Opening handle Cold handle Room fan Ash drawer Static burn pot Tank lid Display Pellet hopper 004778008 - 21/02/2023...
  • Page 24 CLELIA CLELIA PRO 2 - PRO3 Fig. 7 Power cable Room fan RJ11 connector Flue gas pipe Manual reset thermostat Power switch 6 pin terminal board Combustion air pipe Rear fan (PRO 2) Rear fan (PRO 3) 004778008 - 21/02/2023...

  • Page 25: Dimensions

    ENGLISH Dimensions 485,8 586,6 PRO3 PRO2 586,6 127,3 185,4 273,8 153,8 215,5 217,3 Fig. 8 004778008 - 21/02/2023...

  • Page 26: Technical Features

    TECHNICAL FEATURES CLELIA CLELIA 9 CLELIA 13 CLELIA Overall thermal power (output) 13.2 Yield 89.9 91.2 89.9 90.1 Flue gas temperature °C 109.1 167.7 109.1 224.1 Flue gas flow rate 3.77 5.46 3.77 6.38 Hourly fuel consumption kg/h 0.73 2.05 0.73 3.04 Emissions of CO (at 13% of O2)

  • Page 27: Clelia Tc

    ENGLISH CLELIA TC CLELIA TC 9 CLELIA TC 13 CLELIA TC Overall thermal power (output) Yield 90.9 91.8 90.9 90.5 Flue gas temperature °C 105.9 183.6 105.9 Flue gas flow rate 3.38 4.91 3.38 6.33 Hourly fuel consumption kg/h 0.64 2.11 0.64 2.99...

  • Page 28: Disassembly And Assembly Of Aesthetic Components

    DISASSEMBLY AND ASSEMBLY OF AESTHETIC COMPONENTS Disassembly of sides 4.1.1 RIGHT SIDE Fig. 9 4.1.2 LEFT SIDE Fig. 10 Fig. 11 004778008 - 21/02/2023...

  • Page 29: Disassembly Of The Back

    ENGLISH 4.2 Disassembly of the back 4.2.1 CLELIA US Fig. 12 4.2.2 CLELIA UP Fig. 13 004778008 - 21/02/2023...

  • Page 30: Top Disassembly

    4.3 Top disassembly Fig. 15 Fig. 14 • Loosen the screws (A) and pull out the top (B) (Fig. 14) • Rotate the top (B) and remove the support (C) where concentric pipe is provided.(Fig. 15) To assemble the components, it is necessary to proceed in the opposite order as shown in the disassembly figures.
  • Page 31 FRANÇAIS INDEX DESCRIPTION GÉNÉRALE SORTIE SUPERIEURE CLELIA CLELIA TC Dimensions 2 DESCRIPTION GÉNÉRALE SORTIE ARRIERE CLELIA 2.2 CLELIA TC 2.3 Dimensions 3 CARACTÉRISTIQUES TECHNIQUES CLELIA 3.2 CLELIA TC 4 DÉMONTAGE ET LE MONTAGE DE COMPOSANTS ESTHÉTIQUES Retrait des côtés 4.2 Retrait de l’arrière 4.3 Démontage du plan 004778008 - 21/02/2023...
  • Page 32 DESCRIPTION GÉNÉRALE SORTIE SUPERIEURE CLELIA Fig. 1 Porte Vitre porte interne Poignée d’ouverture Poignée froide Ventilateur ambiant Tiroir à cendres Brasier statique Réservoir granulés Afficheur Couvercle réservoir Tuyau de sortie de fumée 004778008 - 21/02/2023...
  • Page 33 FRANÇAIS CLELIA TC Fig. 2 Porte Vitre porte interne Poignée d’ouverture Poignée froide Ventilateur ambiant Tiroir à cendres Brasier autonettoyant Réservoir granulés Afficheur Couvercle réservoir Tuyau de sortie de fumée 004778008 - 21/02/2023...
  • Page 34 CLELIA CLELIA PRO 2 Fig. 3 Câble d’alimentation Ventilateur ambiant Bornier 6 pins Thermostat à réarmement manuel Connecteur RJ11 Interrupteur d’allumage Tube air de combustion Ventilateur arrière (PRO 2) 004778008 - 21/02/2023...
  • Page 35 FRANÇAIS Dimensions 593,5 586,2 PRO2 586,2 371,1 215,1 316,4 269,8 Fig. 4 004778008 - 21/02/2023...
  • Page 36 DESCRIPTION GÉNÉRALE SORTIE ARRIERE CLELIA Fig. 5 Porte Vitre porte interne Poignée d’ouverture Poignée froide Ventilateur ambiant Tiroir à cendres Brasier statique Réservoir granulés Afficheur Couvercle réservoir 004778008 - 21/02/2023...
  • Page 37 FRANÇAIS CLELIA TC Fig. 6 Porte Vitre porte interne Poignée d’ouverture Poignée froide Ventilateur ambiant Tiroir à cendres Brasier autonettoyant Réservoir granulés Afficheur Couvercle réservoir 004778008 - 21/02/2023...
  • Page 38 CLELIA CLELIA PRO 2 - PRO3 Fig. 7 Câble d’alimentation Ventilateur ambiant Connecteur RJ11 Tube évacuation des fumées Thermostat à réarmement manuel Interrupteur d’allumage Bornier 6 pins Tube air de combustion Ventilateur arrière (PRO 2) Ventilateurs arrière (PRO 3) 004778008 - 21/02/2023...
  • Page 39 FRANÇAIS Dimensions 485,8 586,6 PRO3 PRO2 586,6 127,3 185,4 273,8 153,8 215,5 217,3 Fig. 8 004778008 - 21/02/2023...
  • Page 40 CARACTÉRISTIQUES TECHNIQUES CLELIA CLELIA 9 CLELIA 13 CLELIA Puissance thermique globale (délivrée) 13,2 Rendement 89,9 91,2 89,9 90,1 Température des fumées °C 109,1 167,7 109,1 224,1 Débit des fumées 3,77 5,46 3,77 6,38 Consommation horaire de combustible kg/h 0,73 2,05 0,73 3,04 Émissions de CO (à...
  • Page 41 FRANÇAIS CLELIA TC CLELIA TC 9 CLELIA TC 13 CLELIA TC Puissance thermique globale (délivrée) Rendement 90,9 91,8 90,9 90,5 Température des fumées °C 105,9 183,6 105,9 Débit des fumées 3,38 4,91 3,38 6,33 Consommation horaire de combustible kg/h 0,64 2,11 0,64 2,99...
  • Page 42 DÉMONTAGE ET LE MONTAGE DE COMPOSANTS ESTHÉTIQUES Retrait des côtés 4.1.1 CÔTÉ DROIT Fig. 9 4.1.2 CÔTÉ GAUCHE Fig. 10 Fig. 11 004778008 - 21/02/2023...
  • Page 43 FRANÇAIS 4.2 Retrait de l’arrière 4.2.1 CLELIA US Fig. 12 4.2.2 CLELIA UP Fig. 13 004778008 - 21/02/2023...
  • Page 44 4.3 Démontage du plan Fig. 15 Fig. 14 • Desserrez les vis (A) et retirer le plan (B) . (Fig. 14) • Tournez le plan (B) et retirez le support (C) lorsque des tuyaux concentriques sont prévus .(Fig. 15) Pour assembler les composants, il est nécessaire de procéder dans l’ordre inverse de celui indiqué dans les figures de démontage.
  • Page 45 DEUTSCH INHALTSVERZEICHNIS ALLGEMEINE BESCHREIBUNG OBERER AUSGANG CLELIA CLELIA TC Abmessungen 2 ALLGEMEINE BESCHREIBUNG HINTEN AUSGANG CLELIA 2.2 CLELIA TC 2.3 Abmessungen 3 TECHNISCHE EIGENSCHAFTEN CLELIA 3.2 CLELIA TC 4 DEMONTAGE UND MONTAGE VON ÄSTHETISCHEN KOMPONENTEN 56 Demontage der seiten 4.2 Demontage der Rückenlehne 4.3 Demontage der platte 004778008 - 21/02/2023...

  • Page 46: Allgemeine Beschreibung Oberer Ausgang

    ALLGEMEINE BESCHREIBUNG OBERER AUSGANG CLELIA Fig. 1 Tür Innen Glastür Öffnungsgriff Türgriff für Kaltöffnung Raumluftgebläse Aschekasten Statische brennschale Pelletbehälter Display Behälterdeckel Rauchabzugsrohr 004778008 - 21/02/2023...

  • Page 47: Clelia Tc

    DEUTSCH CLELIA TC Fig. 2 Tür Innen Glastür Öffnungsgriff Türgriff für Kaltöffnung Raumluftgebläse Aschekasten Selbstreinigend brennschale Pelletbehälter Display Behälterdeckel Rauchabzugsrohr 004778008 - 21/02/2023...
  • Page 48 CLELIA CLELIA PRO 2 Fig. 3 Stromkabel Raumluftgebläse Klemmblock 6 Stifte Thermostat mit manueller Rückstellung Anschluss RJ11 Zündschalter Verbrennungsluftrohr Hinterer Ventilator (PRO 2) 004778008 - 21/02/2023...

  • Page 49: Abmessungen

    DEUTSCH Abmessungen 593,5 586,2 PRO2 586,2 371,1 215,1 316,4 269,8 Fig. 4 004778008 - 21/02/2023...

  • Page 50: Allgemeine Beschreibung Hinten Ausgang

    ALLGEMEINE BESCHREIBUNG HINTEN AUSGANG CLELIA Fig. 5 Tür Innen Glastür Öffnungsgriff Türgriff für Kaltöffnung Raumluftgebläse Aschekasten Statische brennschale Pelletbehälter Display Behälterdeckel 004778008 - 21/02/2023...

  • Page 51: Clelia Tc

    DEUTSCH CLELIA TC Fig. 6 Tür Innen Glastür Öffnungsgriff Türgriff für Kaltöffnung Raumluftgebläse Aschekasten Selbstreinigend brennschale Pelletbehälter Display Behälterdeckel 004778008 - 21/02/2023...
  • Page 52 CLELIA CLELIA PRO 2 - PRO3 Fig. 7 Stromkabel Raumluftgebläse Anschluss RJ11 Rauchabzugsrohr Thermostat mit manueller Rückstellung Zündschalter Klemmblock 6 Stifte Verbrennungsluftrohr Hinterer Ventilator (PRO 2) Hinterer Ventilator (PRO 3) 004778008 - 21/02/2023...

  • Page 53: Abmessungen

    DEUTSCH Abmessungen 485,8 586,6 PRO3 PRO2 586,6 127,3 185,4 273,8 153,8 215,5 217,3 Fig. 8 004778008 - 21/02/2023...

  • Page 54: Technische Eigenschaften

    TECHNISCHE EIGENSCHAFTEN CLELIA CLELIA 9 CLELIA 13 CLELIA Gesamtwärmeleistung (Leistung) 13,2 Leistungsgrad 89,9 91,2 89,9 90,1 Rauchtemperatur °C 109,1 167,7 109,1 224,1 Rauchgasstrom 3,77 5,46 3,77 6,38 Stündlicher Kraftstoffverbrauch kg/h 0,73 2,05 0,73 3,04 CO-Emissionen (13% O2) Rauchabzug Ø 80 Eingang Verbrennungsluft Ø...

  • Page 55: Clelia Tc

    DEUTSCH CLELIA TC CLELIA TC 9 CLELIA TC 13 CLELIA TC Gesamtwärmeleistung (Leistung) Leistungsgrad 90,9 91,8 90,9 90,5 Rauchtemperatur °C 105,9 183,6 105,9 Rauchgasstrom 3,38 4,91 3,38 6,33 Stündlicher Kraftstoffverbrauch kg/h 0,64 2,11 0,64 2,99 CO-Emissionen (13% O2) Rauchabzug Ø 80 Eingang Verbrennungsluft Ø...

  • Page 56: Demontage Und Montage Von Ästhetischen Komponenten

    DEMONTAGE UND MONTAGE VON ÄSTHETISCHEN KOMPONENTEN Demontage der seiten 4.1.1 RECHTE SEITE Fig. 9 4.1.2 LINKE SEITE Fig. 10 Fig. 11 004778008 - 21/02/2023...

  • Page 57: Demontage Der Rückenlehne

    DEUTSCH 4.2 Demontage der Rückenlehne 4.2.1 CLELIA US Fig. 12 4.2.2 CLELIA UP Fig. 13 004778008 - 21/02/2023...

  • Page 58: Demontage Der Platte

    4.3 Demontage der platte Fig. 15 Fig. 14 • Lösen Sie die Schrauben (A) und ziehen Sie die Platte heraus (B) (Fig. 14) • Drehen Sie den Tisch (B) und entfernen Sie die Halterung (C), an der das konzentrische Rohr befestigt ist.
  • Page 59 ESPAÑOL ÌNDICE DESCRIPCIÓN GENERAL SALIDA SUPERIOR CLELIA CLELIA TC Dimensiones 2 DESCRIPCIÓN GENERAL SALIDA TRSERA CLELIA 2.2 CLELIA TC 2.3 Dimensiones 3 CARACTERÍSTICAS TÉCNICAS CLELIA 3.2 CLELIA TC 4 DESMONTAJE Y MONTAJE DE ELEMENTOS ESTÉTICOS Desmontaje de los laterales 4.2 Desmontaje del respaldo 4.3 Desmontaje de la tapa 004778008 - 21/02/2023...

  • Page 60: Descripción General Salida Superior

    DESCRIPCIÓN GENERAL SALIDA SUPERIOR CLELIA Fig. 1 Puerta Vidrio puerta interno Tirador de apertura Tirador frío Ventilador ambiente Cajón de cenizas Brasero estatico Depósito de pellet Display Tapa depósito 004778008 - 21/02/2023...

  • Page 61: Clelia Tc

    ESPAÑOL CLELIA TC Fig. 2 Puerta Vidrio puerta interno Tirador de apertura Tirador frío Ventilador ambiente Cajón de cenizas Brasero autolimpiante Depósito de pellet Display Tapa depósito 004778008 - 21/02/2023...
  • Page 62 CLELIA CLELIA PRO 2 Fig. 3 Cable de alimentación Ventilador ambiente Caja de conexiones 6 pines Termostato de rearme manual Conector RJ11 Interruptor de encendido Tubo aire comburente Ventiladores traseros (PRO 2) 004778008 - 21/02/2023...

  • Page 63: Dimensiones

    ESPAÑOL Dimensiones 593,5 586,2 PRO2 586,2 371,1 215,1 316,4 269,8 Fig. 4 004778008 - 21/02/2023...

  • Page 64: Descripción General Salida Trsera

    DESCRIPCIÓN GENERAL SALIDA TRSERA CLELIA Fig. 5 Puerta Vidrio puerta interno Tirador de apertura Tirador frío Ventilador ambiente Cajón de cenizas Brasero estatico Depósito de pellet Display Tapa depósito 004778008 - 21/02/2023...

  • Page 65: Clelia Tc

    ESPAÑOL CLELIA TC Fig. 6 Puerta Vidrio puerta interno Tirador de apertura Tirador frío Ventilador ambiente Cajón de cenizas Brasero autolimpiante Depósito de pellet Display Tapa depósito 004778008 - 21/02/2023...
  • Page 66 CLELIA CLELIA PRO 2 - PRO3 Fig. 7 Cable de alimentación Ventilador ambiente Conector RJ11 Tubo salida humos Termostato de rearme manual Interruptor de encendido Caja de conexiones 6 pines Tubo aire comburente Ventiladores traseros (PRO 2) Ventiladores traseros (PRO 3) 004778008 - 21/02/2023...

  • Page 67: Dimensiones

    ESPAÑOL Dimensiones 485,8 586,6 PRO3 PRO2 586,6 127,3 185,4 273,8 153,8 215,5 217,3 Fig. 8 004778008 - 21/02/2023...

  • Page 68: Características Técnicas

    CARACTERÍSTICAS TÉCNICAS CLELIA CLELIA 9 CLELIA 13 CLELIA Mín Máx Mín Máx Potencia térmica total (rendimiento) 13,2 Rendimiento 89,9 91,2 89,9 90,1 Temperatura humos °C 109,1 167,7 109,1 224,1 Caudal de humos 3,77 5,46 3,77 6,38 Consumo horario de combustible kg/h 0,73 2,05...

  • Page 69: Clelia Tc

    ESPAÑOL CLELIA TC CLELIA TC 9 CLELIA TC 13 CLELIA TC Mín Máx Mín Máx Potencia térmica total (rendimiento) Rendimiento 90,9 91,8 90,9 90,5 Temperatura humos °C 105,9 183,6 105,9 Caudal de humos 3,38 4,91 3,38 6,33 Consumo horario de combustible kg/h 0,64 2,11...

  • Page 70: Desmontaje Y Montaje De Elementos Estéticos

    DESMONTAJE Y MONTAJE DE ELEMENTOS ESTÉTICOS Desmontaje de los laterales 4.1.1 LADO DERECHO Fig. 9 4.1.2 LADO IZQUIERDO Fig. 10 Fig. 11 004778008 - 21/02/2023...

  • Page 71: Desmontaje Del Respaldo

    ESPAÑOL 4.2 Desmontaje del respaldo 4.2.1 CLELIA US Fig. 12 4.2.2 CLELIA UP Fig. 13 004778008 - 21/02/2023...

  • Page 72: Desmontaje De La Tapa

    4.3 Desmontaje de la tapa Fig. 15 Fig. 14 • Afloje los tornillos (A) y extraiga la placa (B). (Fig. 14) • Gire la mesa (B) y extraiga el soporte (C) donde va encajado el tubo concéntrico.(Fig. 15) Para montar los componentes, es necesario proceder en el orden inverso al mostrado en las figuras de desmontaje.
  • Page 73 ESPAÑOL 004778008 - 21/02/2023...
  • Page 74 004778008 - 21/02/2023...
  • Page 75 ESPAÑOL 004778008 - 21/02/2023...
  • Page 76 Palazzetti se réserve le droit de modifier ses produits à tout moment et sans préavis afin de les améliorer sans en compromettre les caractéristiques essentielles.
