MANUAL DE INSTRUCCIONES. PROLINK-4C
5 DESCRIPCIÓN DE ENTRADAS Y SALIDAS
5.1

Entrada de RF

La entrada de RF se realiza a través del conector
lateral. El nivel máximo de la señal no debe superar, en ningún caso, 130 dBµV.
5.2

Puerto Serie RS-232C

El PROLINK-4C dispone de un puerto serie RS-232C para el intercambio de
datos con un PC, una impresora serie (por ejemplo nuestro modelo CI-23) o cualquier
otro dispositivo. Las señales en este conector se describen en la tabla 7.

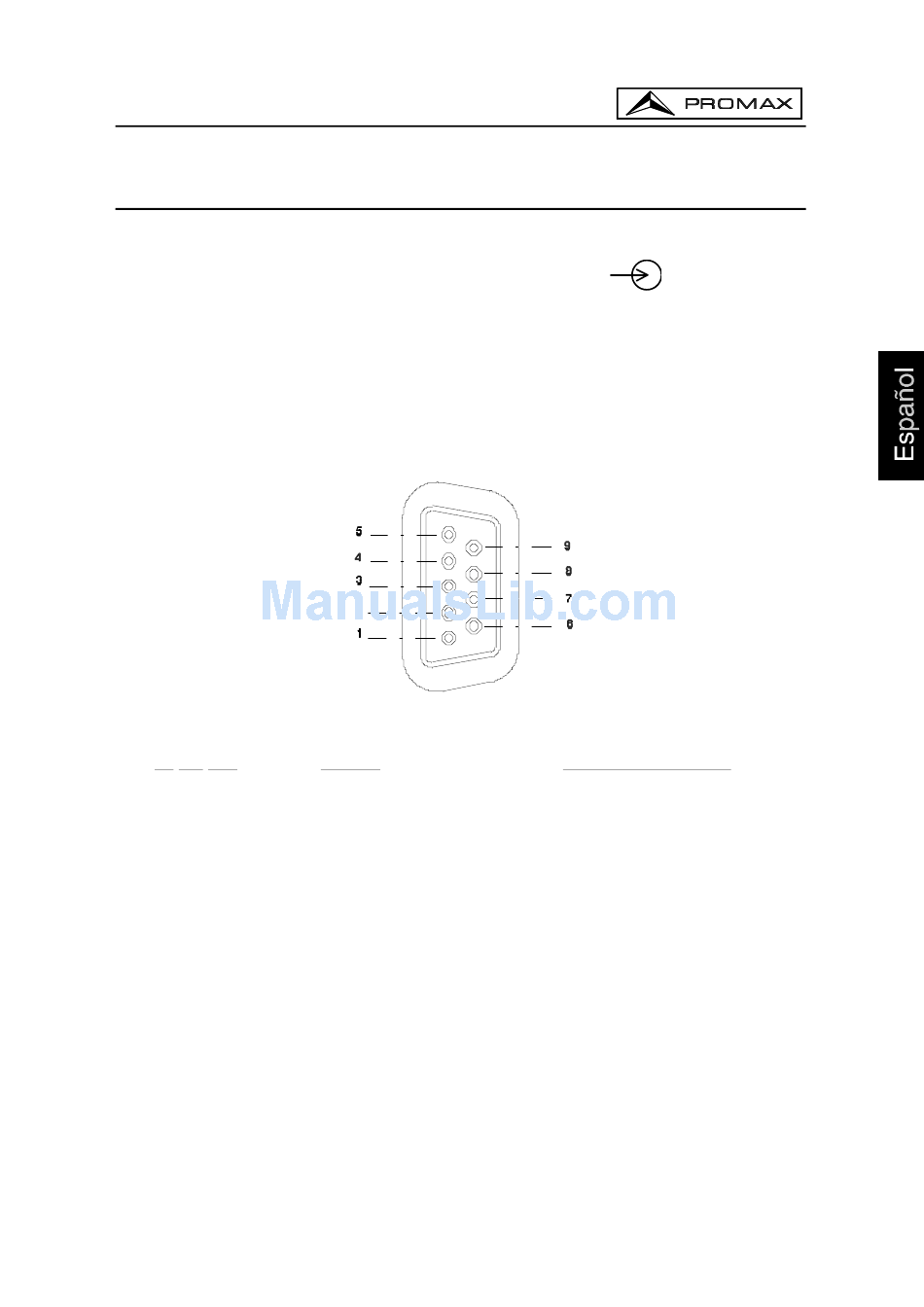

Figura 50.- Conector RS-232C. Vista exterior.
Nº DE PIN
1
2
3
4
5
6
7
8
9
Tabla 7.- Descripción del conector RS-232C.
02/2003
SEÑAL
Carrier Detect
Data Request (RxD)
Data Transmit (TxD)
Data Terminal Ready (DTR)
Masa del conector (GND)
Data Set Ready (DSR)
Request To Send (RTS)
Clear To Send (CTS)
Ring Indicator
[37] en el panel
CARACTERÍSTICAS
(no conectado)
Fijo a +12 V
(no conectado)
(no conectado)
Página 99
