Installation Guide

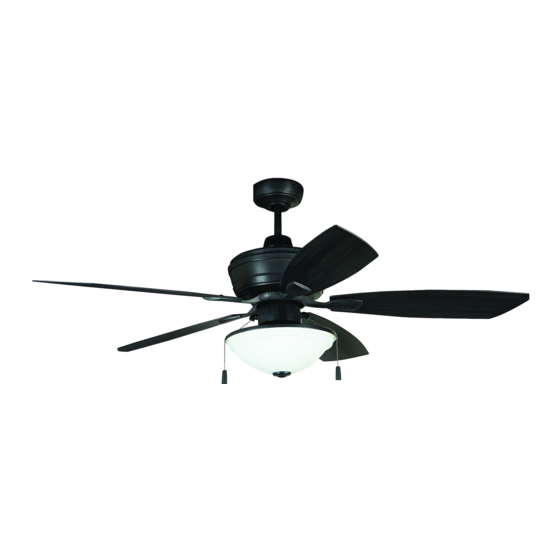

For Model:
POM52ABZ5
E206035
net weight of fan: 21.60 lb. (9.8 kg)
READ THESE INSTRUCTIONS AND
SAVE THEM FOR FUTURE USE

Table of Contents:

Wiring. pg. 6
Warranty. pg. 10
PRINTED IN CHINA
