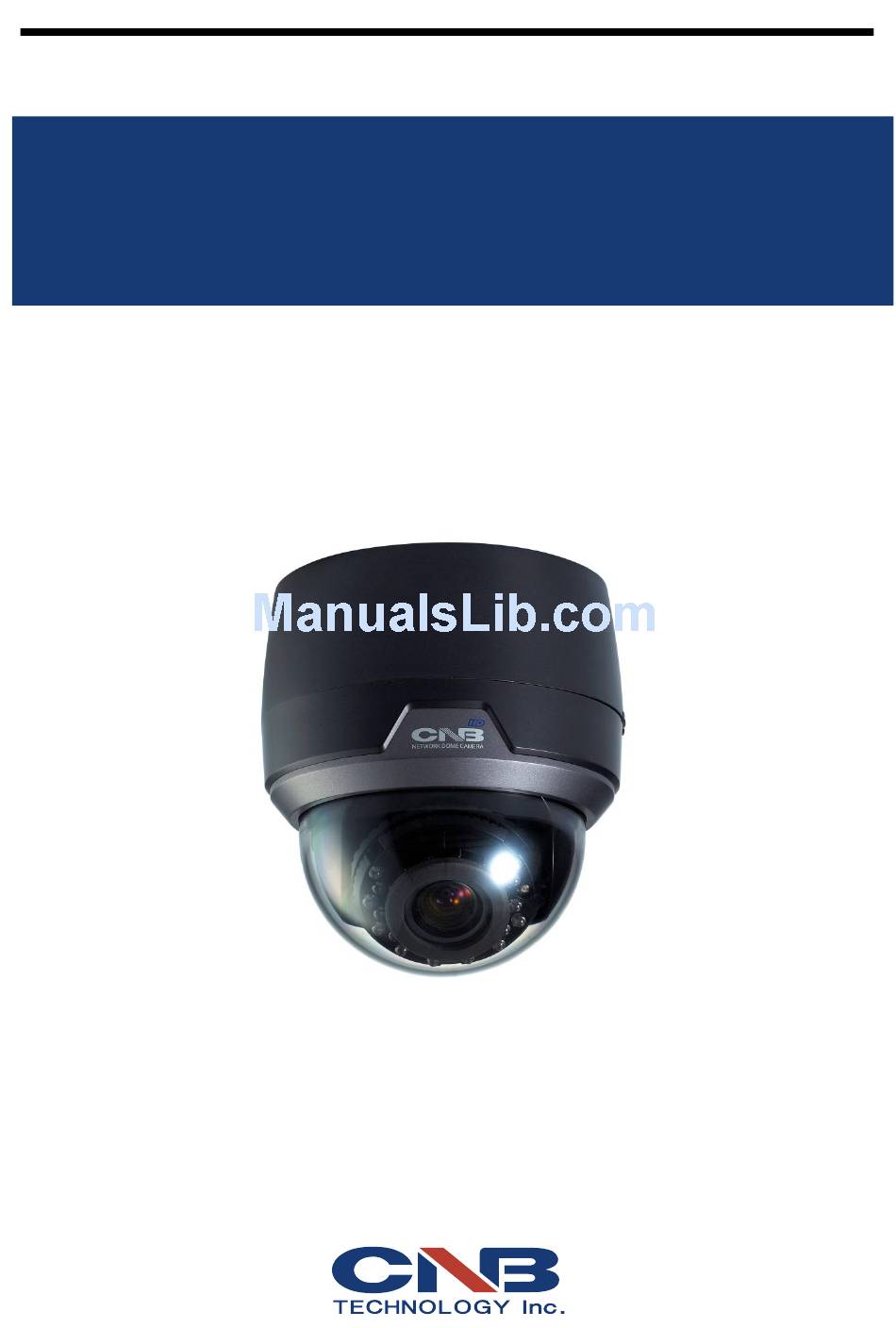

- Page 1 XNET Network Dome Camera Installation Manual Ver. 1.2 XNET Network Dome Camera (NDE5055VR) Installation Manual...
- Page 2 XNET Network Dome Camera Installation Manual 설명서 안내 본 제품은 우수한 기술력으로 개발되어 신뢰성 및 호환성 시험을 거친 품질을 보증할 수 있는 제품입니다. 이 설명서는 XNET Network Dome Camera의 사용자를 위한 설명서입니다. 사용 설명서의 내용은 XNET Network Dome Camera의 사용방법 등에 대한 설명을 위주로 하고 있습니다. XNET Network Dome Camera를...
-
Page 3: Table Of Contents
XNET Network Dome Camera Installation Manual 목 차 1. 제품 개요 .......................... 4 1.1. XNET의 개요 ........................4 1.2. XNET의 특징 ........................4 1.3. XNET 의 응용 분야 ......................4 2. 제품 설명 .......................... 5 2.1. 내용 ............................5 2.2. 제품 구성 개요 ........................5 2.3. -
Page 4: 제품 개요
XNET Network Dome Camera Installation Manual 1. 제품 개요 의 개 요 의 개 요 XNET은 간편한 네트워크 설치환경과 편리한 사용 환경을 제공하며, H.264/MJPEG 의 멀티 압축 코덱이 탑재되어 보다 다양한 네트워크 환경에 맞는 보안 감시 제품입니다. 1080p 급의 실시간 영상과 음성, 네트워크 공격과 사고를 대비한 로컬 스토리지 기능, 기존 아날로그 CCTV 장치를... -
Page 5: 제품 설명

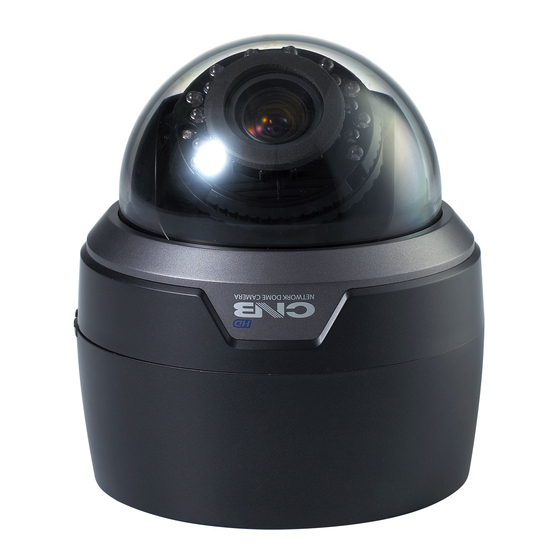

요 제 품 구 성 개 요 Install CD XNET Viewer Program (NDE5055VR) IP-Installer (CNB-CMS) XNET 으로부터 전송되는 네트워크 돔 카메라 XNET에 IP 주소를 할당하기 위한 동영상/음성을 시청하고 저장하기 (상기 사진은 NDE5055VR) PC 프로그램 위한 PC 프로그램 5 / 21... -
Page 6: 외관
XNET Network Dome Camera Installation Manual 외 외 관 관 스 위 치 및 조 정 단 자 스 위 치 및 조 정 단 자 카메라 모듈과 관련된 외관 및 내부의 모습입니다. SD CARD SLOT 리셋 버튼(Factory Reset) SD CARD를 아날로그... -
Page 7: 후면부 및 케이블 연결
XNET Network Dome Camera Installation Manual 후 후 면 면 부 부 및 및 케 케 이 이 블 블 연 연 결 결 후면부 CVBS OUT NETWORK ALARM IN/OUT Audio OUTPUT POWER Audio INPUT 전원 입력 제공된 POWER 컨넥터를 이용해서 (DC12V JACK) 카메라에 전원을 공급합니다. 제공된... - Page 8 XNET Network Dome Camera Installation Manual PoE를 사용하여 전원이 인가되는 경우, 절대로 다른 전원을 인가하여서는 안됩니다. 잘못된 전원인가(DC 12V 또는 AC 24V 전원을 PoE와 함께 인가한 경우)에 의하여 기기가 파손되었을 시 당사는 책임을 지지 않습니다. Factory Reset 약 3 초 이상 출하...
-
Page 9: 알람기기 연결
XNET Network Dome Camera Installation Manual 알 알 람 람 기 기 기 기 연 연 결 결 알람 입력 각종 센서(적외선 센서, 열선 감지기, 마그네틱)의 신호선을 아래 그림과 같이 Alarm in(+)/(-)에 연결합니다. (센서 입력의 “NC, NO” TYPE은 “환경설정”에서 설정합니다.) 센서의... -
Page 10: 제품 설치
수 있을 만큼 견고하여야 합니다. Guide Pattern Dome Base Mounting Screw Inner Dome Dome Cover NDE5055VR Model Dome Cover Lock & Unlock 아래 그림과 같이 카메라의 각도와 줌 배율, 초점을 조정합니다. LENS 각이 90 도일 때 초점 조절 표기부를 일직선으로 맞출 것. -
Page 11: Xnet 간단 설치
XNET Network Dome Camera Installation Manual 간 간 단 단 설 설 치 치 PC와 XNET 직접 연결하기 사용자 PC에 XNET 제품을 직접 연결하여 XNET 제품의 카메라 영상 및 설정을 사용자 PC에서 확인 및 설정 할 수 있다. LAN 케이블을 이용하여 XNET 카메라와 사용자 PC를 그림과 같이 직접 연결 합니다. Crossover Network Cable COMPUTER... - Page 12 XNET Network Dome Camera Installation Manual 3. 사용자 PC에 설치 CD를 넣고 XNET IPInstaller 프로그램을 설치 합니다. 4. XNET IPInstaller 설치 마법사가 나타나면 다음을 선택 합니다. 5. 설치 버튼을 선택하여 IPInstaller 프로그램을 설치 합니다. 6. 완료 버튼을 선택하여 IPInstaller 설치를 종료 합니다. 12 / 21...
- Page 13 XNET Network Dome Camera Installation Manual 7. 설치 종료 후 XNET IP Installer 프로그램이 자동 실행되며, 리스트에 있는 XNET 카메라를 더블클릭 합니다. 8. XNET 카메라와 PC의 연결이 성공적으로 이루어 졌습니다. NOTE: XNET 카메라의 설정을 위해서는 Setting 메뉴를 선택하시면 XNET 카메라 설정 페이지로 이동 합니다. (로그인 과정 필수) XNET 카메라의...
- Page 14 XNET Network Dome Camera Installation Manual 공유기를 이용한 XNET 연결하기 LAN 케이블을 이용하여 XNET 카메라와 공유기 그리고 사용자 PC를 그림과 같이 연결 합니다. COMPUTER Direct Network Cable NOTE: 공유기에 DHCP 서버가 설정되어 있는 경우, XNET 카메라는 자동으로 IP 주소를 공유기로...
-
Page 15: Ip Installer 설치 및 Ip 설정
XNET Network Dome Camera Installation Manual 설 치 및 설 정 설 치 및 설 정 개 요 개 요 네트워크 카메라를 네트워크에 접속하고 Client PC를 원격에서 연결하여 사용하기 위해서는 고유의 IP 주소를 할당하여야 합니다. 이 같은 작업을 수행하기 위한 프로그램이 IP-Installer로서 제품과 같이 공급되는... - Page 16 XNET Network Dome Camera Installation Manual (Work Set IP 2. IP를 변경하고자 하는 네트워크 카메라를 선택한 후 Address)버튼을 누르면 그림 3-2 와 같은 창이 디스플레이 됩니다. 그림 3-2. IP 설정 화면 그림 3-3 의 IP Address에 변경하고자 하는 IP를 입력하고 Set 버튼을 누르면, 다음의 창이 디스플레이...
-
Page 17: Web Viewer 접속
XNET Network Dome Camera Installation Manual 4. Web Viewer 접속 Network 제품에 접속하기 위해서는 인터넷 웹 브라우저를 이용하거나 전용 소프트웨어인 “XNET- CMS”를 이용하는 방법이 있습니다. 본 매뉴얼에서는 인터넷 웹 브라우저를 이용하여 접속하는 방법에 대해서만 설명하고 있습니다. XNET-CMS를 통한 접속 방법은 제품 구입시 함께 제공된 CD에서 XNET- CMS에... -
Page 18: 웹뷰어화면
XNET Network Dome Camera Installation Manual 웹 뷰 어 화 면 웹 뷰 어 화 면 웹 뷰어 화면은 카메라에서 입력되는 영상이 표시되는 화면 영역과 설정/부가 기능을 나타내는 메뉴영역으로 구성됩니다. 그림 4-2. Web Viewer 화면 18 / 21... - Page 19 XNET Network Dome Camera Installation Manual 항 목 세부 항목 설 명 현재 영상을 Capture하여 정지 영상으로 저장하는 버튼입니다. Capture 다음의 지정된 폴더에 jpeg파일으로 저장합니다.(C:\xNetCapture ) 기본 정보 페이지를 여는 버튼입니다. 기본 정보 페이지는 XNET의 각 기능들을 설정하는 Setup페이지를 열 Setting 수...
-
Page 20: 제품 사양
Pre/Post alarm Storage(SD card : JPEG image, H.264 movie) , Max 32G Browser Internet Explorer Ver. 6.0 or later (IE9 Not Supported) Applications Web Viewer(Window Web Browser Base) Monitoring Applications Video Snapshot to file (JPEG),NVR,CNB CMS and Utility(IP-Installer,etc) 20 / 21... - Page 21 XNET Network Dome Camera Installation Manual Maintenance System Upgrade Firmware upgrade over HTTP Operating Mechanical -10℃ ~ 50℃/ 0% ~ 80% Temperature/Humidity Pan/Tilt/Horizontal 4-Axis Movement for Free Lens Rotation 24VAC(24~28V)/12VDC(11~15V) Dual Voltage Power Maximum IR on(FAN on) DC12V : 5.8W / AC24V : 480mA Dimensions / Weight(Net) 119.1(Ø...
