1.
2.
3=

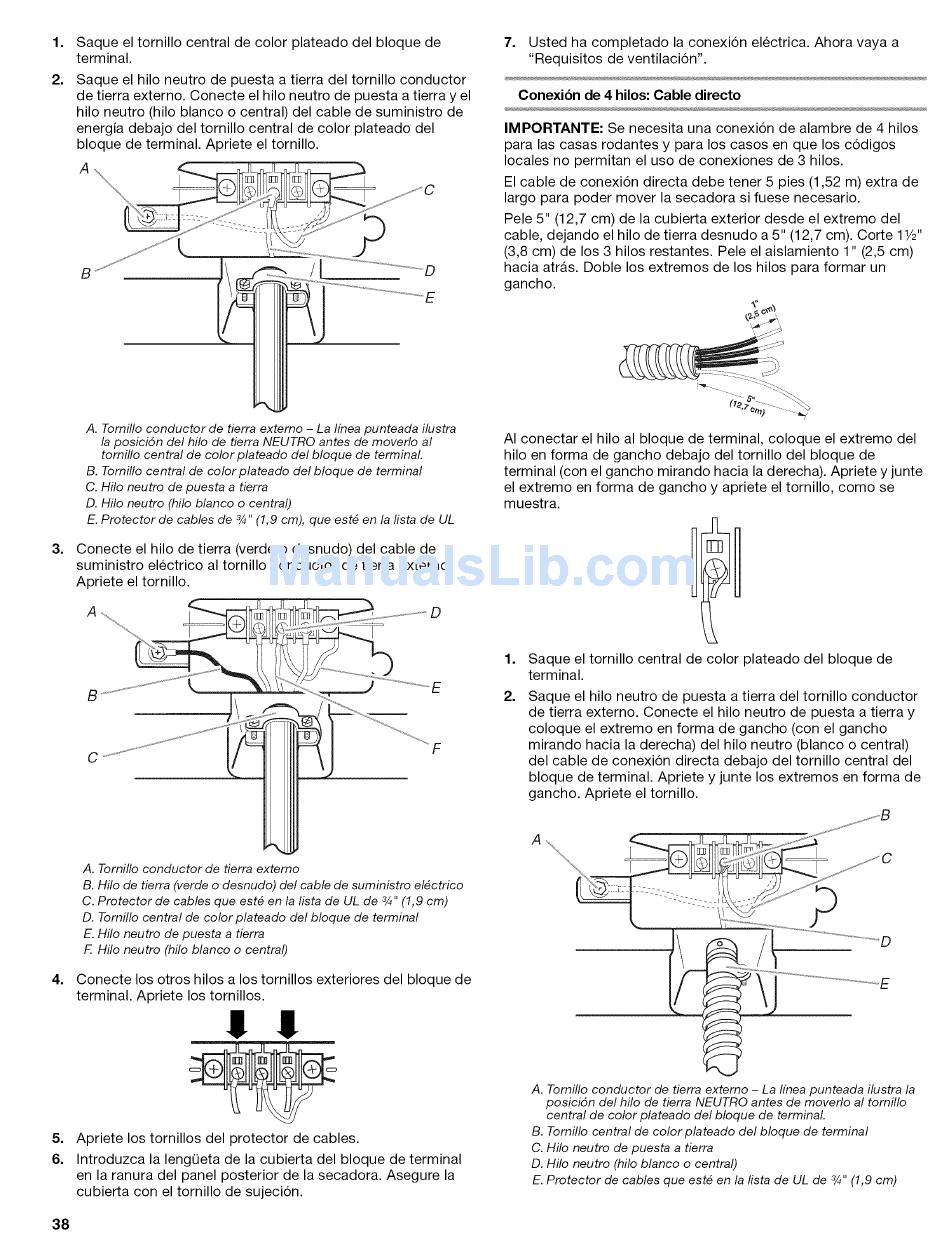

Saque el tornillo central de color plateado del bloque de
terminal.
Saque el hilo neutro de puesta a tierra del tornillo conductor
de tierra externo. Conecte el hilo neutro de puesta a tierra y el
hilo neutro (hilo blanco o central) del cable de suministro de
energia debajo del tornillo central de color plateado del
bloque de terminal. Apriete el tornillo.
A. Tornillo conductor de tierra externo - La Ifneapunteada ilustra
la posici6n del hilo de tierra NEUTRO antes de moverlo al
tornillo central de color
plateado
del bloque
de terminal.
B. Tornillo central de color
plateado
del bloque
de terminal
C. Hilo neutro de
puesta
a
tierra
D. Hilo neutro (hilo blanco o central)
E. Protector de cables de 3/4"
(1,9 cm),
que est_ en la fista de UL
Conecte el hilo de tierra (verde o desnudo) del cable de
suministro electrico al tornillo conductor
de tierra externo.
Apriete el tornillo.
%
B ...............
_
_
.........................
E
A. Tornillo conductor de tierra externo
B. Hilo de tierra (verde o desnudo) del cable de suministro el_ctrico
C. Protector de cables que est_ on la lista de UL de %" (1,9 cm)
D. Tornillo central de color plateado del bloque de terminal
E. Hilo neutro de puesta a tierra
F. Hilo neutro
(hilo
blanco
o central)
7. Usted ha completado
la conexion electrica. Ahora vaya a
"Requisitos
de ventilacion".
Conexibn de 4 hilos: Cable directo
IMPORTANTE:
Se necesita una conexion de alambre de 4 hilos
para las casas rodantes y para los casos en que los codigos
locales no permitan el uso de conexiones
de 3 hilos.
El cable de conexion directa debe tener 5 pies (1,52 m) extra de
largo para poder mover la secadora si fuese necesario.
Pele 5" (12,7 cm) de la cubierta exterior desde el extremo del
cable, dejando el hilo de tierra desnudo a 5" (12,7 cm). Corte 11/2"
(3,8 cm) de los 3 hilos restantes. Pele el aislamiento
1" (2,5 cm)
hacia atrAs. Doble los extremos de los hilos para formar un
gancho.
_-_...._ . ...
AI conectar el hilo al bloque de terminal, coloque el extremo del
hilo en forma de gancho debajo del tornillo del bloque de
terminal (con el gancho mirando hacia la derecha). Apriete y junte
el extremo en forma de gancho y apriete el tornillo, como se
muestra.
1. Saque el tornillo central de color plateado del bloque de
terminal.
2. Saque el hilo neutro de puesta a tierra del tornillo conductor
de tierra externo. Conecte el hilo neutro de puesta a tierra y
coloque el extremo en forma de gancho (con el gancho
mirando hacia la derecha) del hilo neutro (blanco o central)
del cable de conexion directa debajo del tornillo central del
bloque de terminal. Apriete y junte los extremos en forma de
gancho. Apriete el tornillo.
4.
5.
6.
Conecte los otros hilos a los tornillos exteriores del bloque de
terminal. Apriete los tornillos.
!! !!
Apriete los tornillos del protector de cables.
Introduzca la lengQeta de la cubierta del bloque de terminal
en la ranura del panel posterior de la secadora. Asegure la
cubierta con el tornillo de sujecion.
A. Tornillo
conductor
de tierra
externo
- La Ifnea punteada
ilustra
la
posici6n
del hilo de tierra
NEUTRO
antes
de moverlo
al tornillo
central
de color
plateado
del bloque
de terminal.
B. Tornillo
central
de color plateado
del bloque
de terminal
C. Hilo neutro
de puesta
a tierra
D. Hilo neutro
(hilo blanco
o central)
E. Protector
de cables
que est_ en la fista de UL de 3/4" (1,9 cm)
38
