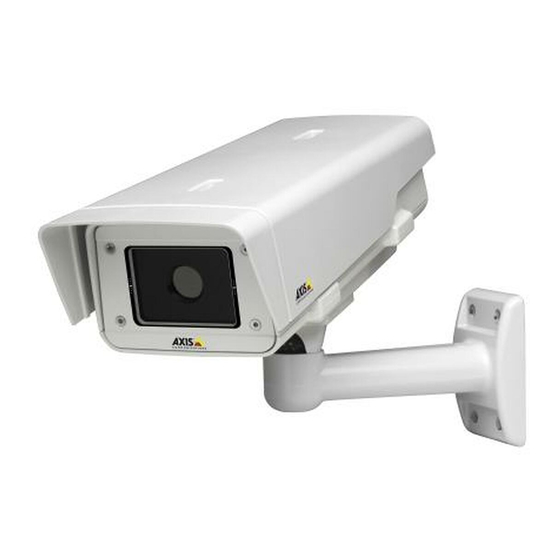

Axis Q1910 Installation Manual
Thermal network camera
Hide thumbs
Also See for Q1910:
- User manual (63 pages) ,
- Installation manual (13 pages) ,
- Installation manual (103 pages)
Table of Contents
Advertisement
Available languages
Available languages
Quick Links
Download this manual
See also:
User Manual
Advertisement
Table of Contents
Related Manuals for Axis Q1910
Summary of Contents for Axis Q1910
- Page 1 INSTALLATION GUIDE AXIS Q1910 Thermal Network Camera AXIS Q1910-E Thermal Network Camera AXIS Q1921 Thermal Network Camera AXIS Q1921-E Thermal Network Camera...
-
Page 2: Electromagnetic Compatibility (Emc)
Microsystems Inc. UPnP™ is a certification mark of the Every care has been taken in the preparation of this UPnP™ Implementers Corporation. document. Please inform your local Axis office of any inaccuracies or omissions. Axis Communications AB Electromagnetic Compatibility (EMC) -
Page 3: Battery Replacement
Battery replacement This Axis product uses a 3.0V CR2032 Lithium battery as the power supply for its internal real-time clock (RTC). Under normal conditions this battery will last for a minimum of 5 years. Low battery power affects the operation of the RTC, causing it to reset at every power-up. -
Page 5: Installation Steps
AXIS Q1910/-E & AXIS Q1921/-E Installation Guide This installation guide provides instructions for installing an AXIS Q1910/-E/AXIS Q1921/-E Thermal Network Camera on your network. For all other aspects of using the product, please see the User’s Manual, available on the CD included in this package, or from www.axis.com Installation steps 1. -
Page 6: Hardware Overview
Page 6 AXIS Q1910/-E/AXIS Q1921/-E Installation Guide Hardware overview Microphone AXIS Q1910/-E/AXIS Q1921/-E (AXIS Q1910/AXIS Q1921 only) Bottom view Status indicator LED Side view 1/4” screw mount for RS-485/422 wall/ceiling stand connector Power connector connector Control Power indicator LED button... - Page 7 AXIS Q1910/-E/AXIS Q1921/-E Installation Guide Page 7 AXIS Q1910-E/AXIS Q1921-E Part number (P/N) & Serial number (S/N). The serial number may be required during the installation. Protective window Sunshield adjustment screw (2x) Sunshield Top cover Thermal network camera Safety wire tab...
-
Page 8: Install The Hardware
Page 8 AXIS Q1910/-E/AXIS Q1921/-E Installation Guide Install the hardware For outdoor use, please install AXIS Q1910-E/AXIS Q1921-E, or see www.axis.com for more information on outdoor housing and other accessories Install AXIS Q1910/AXIS Q1921 The instructions below describe the installation of AXIS Q1910/AXIS Q1921. - Page 9 AXIS Q1910/-E/AXIS Q1921/-E Installation Guide Page 9 Install the wall bracket 1. Use the supplied drill template to prepare a wall, ceiling, or pole for installation of the wall bracket. 2. Route the network cable through the wall bracket, the rubber gasket should be on the bracket adapter end of the wall bracket, see illustration on page 7.
-
Page 10: Connect The Cables
Page 10 AXIS Q1910/-E/AXIS Q1921/-E Installation Guide Access the 10. Loosen the bracket adjustment screw to aim the camera to the point of interest. See video stream, on page 15 for information on how to view the video stream. Connect the cables 1. -
Page 11: Assign An Ip Address
If your network does not have a DHCP server the network camera will use 192.168.0.90 as the default IP address. If you would like to assign a static IP address, the recommended method in Windows is either AXIS IP Utility or AXIS Camera Management. Depending on the number of cameras you wish to install, use the method that best suits your purpose. - Page 12 Automatic discovery 1. Check that the camera is connected to the network and that power has been applied. 2. Start AXIS Camera Management. When the network camera appears in the window, right-click the link and select Live View Home Page.
- Page 13 AXIS Q1910/-E/AXIS Q1921/-E Installation Guide Page 13 Assign an IP address in a single device 1. Select the network camera in AXIS Camera Management and click the Assign IP button. 2. Select Assign the following IP address and enter the IP address, subnet mask and default router the device will use.
-
Page 14: Set The Password
Page 14 AXIS Q1910/-E/AXIS Q1921/-E Installation Guide Set the password To gain access to the product, the password for the default administrator user root must be set. This is done in the ‘Configure Root Password’ dialog, which is displayed when the network camera is accessed for the first time. -
Page 15: Access The Video Stream
The Live View page of the network camera is displayed, with links to the Setup tools, which allow you to customize the camera. If required, click Yes to install AMC (AXIS Media Control), which allows viewing of the video stream in Internet Explorer. You will need administrator rights on the computer to do this. -
Page 16: Other Methods Of Setting The Ip Address
AVHS service, follow the instructions in the Service Provider’s Installation Guide. For more information and help to find a local AVHS Service Provider, go to www.axis.com/hosting A Camera owner authentication key is supplied with this product. The key is associated with the camera’s unique serial number (S/N) as shown on the top of the label. -
Page 17: Set The Ip Address With Arp/Ping
AXIS Q1910/-E/AXIS Q1921/-E Installation Guide Page 17 Set the IP address with ARP/Ping 1. Acquire an IP address on the same network segment your computer is connected to. 2. Locate the serial number (S/N) on the product label on the camera. -
Page 18: Unit Connectors
Page 18 AXIS Q1910/-E/AXIS Q1921/-E Installation Guide Unit connectors Network - RJ-45 Ethernet connector. Supports PoE (Power over Ethernet, class 3). Using shielded cables is recommended. Audio in - 3.5 mm input for a mono microphone, or a line-in mono signal (left channel is used from a stereo signal). - Page 19 Transistor output - For connecting external devices such as relays and LEDs. Connected devices can be activated by AXIS VAPIX API, output buttons on the Live View page or by an Event Type. The output will show as active (shown under Events >...
-
Page 20: Connection Diagram
Page 20 AXIS Q1910/-E/AXIS Q1921/-E Installation Guide Connection diagram E.g. push button 3.3 V max 250 mA 3.3 V I/O configured as input I/O configured as output LED indicators Color Indication Network Green Steady for connection to a 100 Mbit/s network. Flashes for network activity. -
Page 21: Resetting To The Factory Default Settings
Please refer to the documentation for your router for further instructions. For more information on this and other topics, visit the Axis Support Web at www.axis.com/techsup Further information The user’s manual is available from the Axis Web site at www.axis.com or from the Axis Network Video Product CD supplied with this product. Tip! Visit www.axis.com/techsup to check if there is updated firmware available for your network... -
Page 22: Mesures De Sécurité
Remplacement des piles Ce produit Axis nécessite une pile au lithium CR2032 de 3,0 V pour l’alimentation de son horloge en temps réel interne. Dans des conditions normales d’utilisation, cette pile devrait durer au moins 5 ans. Si la pile est faible, cela a un impact sur le fonctionnement de l’horloge en temps réel qui se réinitialise alors à... -
Page 23: Guide D'installation
AXIS Q1910/-E & AXIS Q1921/-E Guide d’installation Ce guide d’installation explique comment installer la AXIS Q1910/-E/AXIS Q1921/-E Caméra réseau thermique sur votre réseau. Pour toute autre question concernant l’utilisation du produit, reportez- vous au manuel d’utilisation du produit, que vous trouverez sur le CD joint ou sur le site www.axis.com. -
Page 24: Vue D'ensemble Du Matériel
Page 24 AXIS Q1910/-E/AXIS Q1921/-E Guide d’installation Vue d’ensemble du matériel Microphone AXIS Q1910/-E/AXIS Q1921/-E (AXIS Q1910/AXIS Q1921 uniquement) Vue de dessous Voyant d’état Vue de profil Monture à vis 1/4 pouces pour RS-485/422 support pour mural/plafond du chauffe- glace... - Page 25 Guide d’installation de la AXIS Q1910/-E/AXIS Q1921/-E Page 25 AXIS Q1910-E/AXIS Q1921-E Référence (P/N) et numéro de série (S/N). Le numéro de série peut être demandé pendant l’installation. Glace de protection Vis de réglage du pare-soleil (x2) Pare-soleil Couvercle supérieur Caméra réseau thermique...
-
Page 26: Installation Du Matériel
Page 26 AXIS Q1910/-E/AXIS Q1921/-E Guide d’installation Installation du matériel Pour une utilisation à l'extérieur, veuillez installer AXIS Q1910-E/AXIS Q1921-E, ou visitez le site www.axis.com pour obtenir plus d'informations sur le boîtier d'extérieur et les autres accessoires Installer AXIS Q1910/AXIS Q1921 Les instructions ci-dessous décrivent l’installation de la caméra AXIS Q1910/AXIS Q1921. -
Page 27: Installation Du Support Mural
• Assurez-vous que le matériau est suffisamment solide pour supporter le poids de la caméra. • Pour plus de spécifications techniques, reportez-vous au manuel de l’utilisateur du produit, que vous trouverez sur le CD joint ou sur le site www.axis.com. Installation de la caméra sur le support 1. -
Page 28: Branchement Des Câbles
Page 28 AXIS Q1910/-E/AXIS Q1921/-E Guide d’installation 8. Installez le couvercle du câble et serrez les vis du couvercle du câble. 9. Desserrez les vis de réglage du pare-soleil et ajustez le pare-soleil en l’orientant vers l’avant. 10. Desserrez la vis de réglage du support afin d’orienter la caméra dans la direction voulue. -
Page 29: Attribution D'une Adresse Ip
à installer, choisissez la méthode qui vous convient le mieux. Ces deux applications gratuites sont disponibles sur le CD de la caméra vidéo Axis fourni avec ce produit. Vous pouvez également les télécharger à partir du site www.axis.com/techsup. - Page 30 1. Vérifiez que la caméra est connectée au réseau et qu’elle est sous tension. 2. Lancez AXIS Camera Management. Lorsque la caméra réseau apparaît dans la fenêtre, cliquez sur le lien avec le bouton droit de la souris, puis sélectionnez Live View Home Page (Page d’accueil –...
- Page 31 Guide d’installation de la AXIS Q1910/-E/AXIS Q1921/-E Page 31 Attribution d’une adresse IP à un seul périphérique 1. Sélectionnez la caméra réseau dans l’application AXIS Camera Management, puis cliquez sur le bouton Assign IP (Attribuer une adresse IP). 2. Sélectionnez Assign the following IP address (Attribuer l’adresse IP suivante) et saisissez l’adresse IP, le masque de...
-
Page 32: Configuration Du Mot De Passe
Page 32 AXIS Q1910/-E/AXIS Q1921/-E Guide d’installation Configuration du mot de passe Pour accéder au produit, le mot de passe par défaut de l’administrateur, root, doit être configuré. Pour ce faire, utilisez la boîte de dialogue Configure Root Password (Configurer le mot de passe root) qui s’affiche lors du premier accès à... -
Page 33: Accès Au Flux De Données Vidéo
à vos besoins. Si nécessaire, cliquez sur Yes (Oui) pour installer AMC (AXIS Media Control) afin de visualiser le flux de données vidéo dans Internet Explorer. Pour ce faire, vous devrez être connecté à l’ordinateur avec des droits d’administrateur. -
Page 34: Autres Méthodes De Définition De L'adresse Ip
Bonjour dans votre navigateur (par exemple Safari), puis cliquez ultérieure) sur le lien permettant d’accéder aux pages Web de la caméra. Tous Service Axis gratuit permettant d’installer rapidement et facilement AXIS Dynamic DNS votre caméra. Nécessite une connexion Internet sans proxy HTTP. Service Pour plus d’informations, rendez-vous sur www.axiscam.net. -
Page 35: Définition De L'adresse Ip À L'aide D'arp/Ping
Guide d’installation de la AXIS Q1910/-E/AXIS Q1921/-E Page 35 Définition de l’adresse IP à l’aide d’ARP/Ping 1. Trouvez une adresse IP sur le même segment de réseau que celui de votre ordinateur. 2. Repérez le numéro de série (S/N) sur l’étiquette de la caméra. -
Page 36: Connecteurs De L'appareil
Page 36 AXIS Q1910/-E/AXIS Q1921/-E Guide d’installation Connecteurs de l’appareil Connecteur - Connecteur Ethernet RJ-45. PoE (alimentation par Ethernet, classe 3). Il est recommandé d’utiliser des câbles blindés. Entrée audio - 3.5 mm pour microphone mono ou signal mono avec entrée de haut niveau (le canal de gauche est utilisé... - Page 37 Sortie transistor : permet de connecter des dispositifs externes, comme des relais ou des voyants. Les dispositifs connectés peuvent être activés par l’AXIS VAPIX API, à l’aide des boutons de sortie sur la page Live View (Vidéo en direct) ou par un type d’événement. La sortie est considérée comme étant active (ce qui est visible dans Events >...
-
Page 38: Schéma De Connexion
Page 38 AXIS Q1910/-E/AXIS Q1921/-E Guide d’installation Schéma de connexion Bouton-poussoir, par ex. 3.3 V max 250 mA 3.3 V Entrée/sortie configurée comme entrée Entrée/sortie configurée comme sortie Voyants LED Voyant Couleur Indication Connecteur Vert Continu en cas de connexion à un réseau de 100 Mbits/s. Clignote en cas d’activité... -
Page 39: Rétablissement Des Paramètres D'usine Par Défaut
à ce sujet ou pour toute autre question, consultez la page Assistance technique du site Web d’Axis à l’adresse www.axis.com/techsup. Plus d’informations Le manuel d’utilisation est disponible sur le site Web d’Axis (www.axis.com) et sur le CD de la caméra vidéo Axis fourni avec ce produit. Conseil : Consultez le site www.axis.com/techsup pour vérifier si des microprogrammes à... - Page 40 Verwenden Sie dieses Axis-Produkt unter Beachtung der geltenden rechtlichen Bestimmungen. • Um die AXIS Q1910 bzw. AXIS Q1921 im Freien zu verwenden, muss sie in einem zugelassenen Außengehäuse montiert werden. Bitte installieren Sie für den Einsatz im Außenbereich das Modell AXIS Q1910-E bzw.
- Page 41 AXIS Q1910/-E & AXIS Q1921/-E Installationsanleitung In dieser Anleitung wird die Installation der AXIS Q1910/-E/AXIS Q1921/-E Wärmebild-Netzwerk- Kamera in einem Netzwerk beschrieben. Alle weiteren Hinweise zur Verwendung des Produkts finden Sie im Benutzerhandbuch, das auf der mitgelieferten CD oder auf unserer Website unter „www.axis.com“...
- Page 42 Seite 42 AXIS Q1910/-E/AXIS Q1921/-E Installationsanleitung Hardwareübersicht Mikrofon AXIS Q1910/-E/AXIS Q1921/-E (nur AXIS Q1910/AXIS Q1921) Ansicht von unten Statusanzeige (LED) Seitenansicht 1/4-Zoll-Schraubenloch für RS-485/422- Wand-/Deckenmontagefuß Anschlussblock Netzanschluss Anschlussblock Steuertaste Betriebsanzeige (LED) Netzwerkanzeige (LED) Taste (nicht verwendet) LED (nicht verwendet) SD-Speicherkarteneinschub Audio-Eingang Bestellnummer (P/N) und Seriennummer (S/N).
- Page 43 AXIS Q1910/-E/AXIS Q1921/-E Installationsanleitung Seite 43 AXIS Q1910-E/AXIS Q1921-E Bestellnummer (P/N) und Seriennummer (S/N). Die Seriennummer wird für die Installation benötigt. Schutzfenster Einstellschrauben (2x) für Sonnenschutz Sonnenschutz Obere Abdeckung Wärmebild-Netzwerk- Kamera Sicherheitsdrahtlasche Kabellöcher Schrauben für untere Abdeckung (4) Kabelabdeckung Schrauben für...
-
Page 44: Installation Der Hardware
AXIS Q1910/-E/AXIS Q1921/-E Installationsanleitung Installation der Hardware Bitte installieren Sie für den Einsatz im Außenbereich das Kameramodell AXIS Q1910-E bzw. AXIS Q1921-E oder informieren Sie sich auf unserer Website unter „www.axis.com“ über Außengehäuse und anderes für den Außeneinsatz geeignetes Zubehör Installation der AXIS Q1910/AXIS Q1921 Im folgenden Abschnitt wird die Installation der AXIS Q1910/AXIS Q1921 beschrieben. - Page 45 • Vergewissern Sie sich, dass das Material stabil genug ist, um das Gewicht der Kamera zu tragen. • Alle weiteren technischen Daten zu diesem Produkt werden ausführlich im Benutzerhandbuch beschrieben, das auf der mitgelieferten CD oder auf unserer Website unter „www.axis.com“ zur Verfügung steht.
-
Page 46: Anschließen Der Kabel
Seite 46 AXIS Q1910/-E/AXIS Q1921/-E Installationsanleitung 7. Bringen Sie die obere Abdeckung an. Ziehen Sie abwechselnd die jeweils diagonal gegenüberliegenden Schrauben der unteren Abdeckung einige Drehungen fest, bis alle Schrauben festgezogen sind. Somit wird sichergestellt, dass die Dichtung der unteren Abdeckung gleichmäßig angepresst wird. -
Page 47: Zuweisen Einer Ip-Adresse
AXIS IP Utility erkennt automatisch im Netzwerk vorhandene Axis-Geräte und zeigt diese an. Die Anwendung kann außerdem zur manuellen Zuweisung einer statischen IP-Adresse verwendet werden. Beachten Sie, dass sich der Computer, auf dem AXIS IP Utility ausgeführt wird, und die Netzwerk- Kamera in demselben Netzwerksegment (physischen Subnetz) befinden müssen. - Page 48 1. Stellen Sie sicher, dass die Kamera an das Netzwerk und die Stromversorgung angeschlossen ist. 2. Starten Sie AXIS Camera Management. Wenn die Netzwerk-Kamera im Fenster angezeigt wird, klicken Sie mit der rechten Maustaste darauf und wählen Sie Live View Home Page (Homepage der Live-Ansicht).
- Page 49 AXIS Q1910/-E/AXIS Q1921/-E Installationsanleitung Seite 49 Zuweisen einer IP-Adresse für ein einzelnes Gerät 1. Wählen Sie in AXIS Camera Management die Netzwerk- Kamera aus und klicken Sie auf die Schaltfläche Assign IP (IP- Adresse zuweisen). 2. Wählen Sie die Option Assign the following IP address (Folgende IP-Adresse zuweisen) und geben Sie die IP-Adresse, die Subnetzmaske und den Standardrouter für das Gerät ein.
-
Page 50: Festlegen Des Kennworts
Seite 50 AXIS Q1910/-E/AXIS Q1921/-E Installationsanleitung Festlegen des Kennworts Für den Zugriff auf das Produkt muss das Kennwort für den standardmäßigen Administrator- Benutzer root festgelegt werden. Beim erstmaligen Zugriff auf die Netzwerk-Kamera wird das Dialogfeld Configure Root Password (Root-Kennwort konfigurieren) angezeigt. Dort kann das Kennwort festgelegt werden. -
Page 51: Zugriff Auf Den Videostrom
Tools, mit denen Sie die Kamera Ihren Anforderungen entsprechend anpassen können. Klicken Sie bei Bedarf auf Yes (Ja), um AMC (AXIS Media Control) zu installieren. Nach Abschluss der Installation können Sie Videoströme in Internet Explorer anzeigen. Hierzu müssen Sie über Administratorrechte für den Computer verfügen. -
Page 52: Andere Methoden Zum Festlegen Der Ip-Adresse
Browsers (z. B. Safari) und klicken Sie auf den Link, um auf die Webseiten der Kamera zu gelangen. Alle Ein kostenloser Service von Axis, mit dem Sie Ihre Kamera schnell AXIS Dynamic DNS und einfach installieren können. Eine Internetverbindung ohne Service HTTP-Proxyserver ist Voraussetzung. -
Page 53: Zuweisen Der Ip-Adresse Per Arp/Ping
AXIS Q1910/-E/AXIS Q1921/-E Installationsanleitung Seite 53 Zuweisen der IP-Adresse per ARP/Ping 1. Wählen Sie eine IP-Adresse aus dem Netzwerksegment, in dem sich auch Ihr Computer befindet. 2. Suchen Sie die Seriennummer (S/N) auf dem Produktaufkleber an der Kamera. 3. Öffnen Sie auf Ihrem Computer die Eingabeaufforderung und geben Sie die folgenden Befehle... - Page 54 AXIS Q1910 8 bis 20 V Gleichstrom, max. 8,2 W 20 bis 24 V Wechselstrom, max. 12,7 VA AXIS Q1910-E 8 bis 20 V Gleichstrom, max. 11,2 W 20 bis 24 V Wechselstrom, max. 17,4 VA Gleichstrom AXIS Q1921 8 bis 20 V Gleichstrom, max. 6 W 20 bis 24 V Wechselstrom, max.
- Page 55 • Transistorausgang: Für den Anschluss externer Relais und LEDs. Angeschlossene Geräte können über die AXIS VAPIX API, über die Schaltflächen für den Ausgang auf der Seite Live View (Live-Ansicht) oder durch einen Ereignistyp aktiviert werden. Der Ausgang wird als aktiv (siehe Events > Port Status [Ereignisse > Port-Status]) angezeigt, wenn die Alarmvorrichtung eingeschaltet ist.
-
Page 56: Led-Anzeigen
Seite 56 AXIS Q1910/-E/AXIS Q1921/-E Installationsanleitung Anschlussschaltbild z. B. Drucktaste 3.3 V max. 250 mA 3.3 V E/A als Eingang konfiguriert E/A als Ausgang konfiguriert LED-Anzeigen Farbe Bedeutung Netzwerk Grün Leuchtet dauerhaft bei Verbindung mit einem 100-MBit/s-Netzwerk. Blinkt bei Netzwerkaktivität. -
Page 57: Wiederherstellen Der Werkseitigen Standardeinstellungen
• RTSP-Port (standardmäßig Port 554) für die Anzeige von H.264-Videoströmen Ausführliche Informationen dazu finden Sie in der Dokumentation des Routers. Weitere Informationen zu diesem und zu anderen Themen erhalten Sie auf der Axis Support-Website unter „www.axis.com/techsup“. Weitere Informationen Das Benutzerhandbuch ist auf der Axis Website unter „http://www.axis.com“ erhältlich und befindet sich auch auf der mitgelieferten CD für Axis-Netzwerkvideoprodukte. -
Page 58: Sostituzione Della Batteria
• Evitare di esporre il prodotto Axis a vibrazioni, urti o pressioni eccessive e non installare la telecamera su staffe instabili, superfici o pareti instabili o vibranti, poiché in tal modo si potrebbe danneggiare il prodotto. -
Page 59: Guida All'installazione
(AXIS Q1910-E/AXIS Q1921-E) Cacciavite Torx T20; Chiave Allen Cavo di rete (AXIS Q1910-E/AXIS Q1921-E) Cavo di rete per esterni 5 m (16 ft.) con guarnizione; Pressacavi M20 (per IP66) CD del prodotto, che comprende le utility di installazione e altro software nonché la documentazione del prodotto. -
Page 60: Panoramica Dell'hardware
Pagina 60 AXIS Q1910/-E/AXIS Q1921/-E Guida all'installazione Panoramica dell’hardware Microfono AXIS Q1910/-E/AXIS Q1921/-E (AXIS Q1910/AXIS Q1921 soltanto) Vista dal basso LED di stato Visualizzazione laterale Foro per vite da 1/4" per Connettore supporto a parete/soffitto RS-485/422 Connettore di alimentazione Connettore... - Page 61 Guida all'installazione di AXIS Q1910/-E/AXIS Q1921/-E Pagina 61 AXIS Q1910-E/AXIS Q1921-E Codice prodotto (P/N) e numero di serie (N/S). Il numero di serie è talvolta necessario durante l’installazione. Finestra di protezione Vite di regolazione del parasole (2x) Parasole Copertura superiore...
-
Page 62: Installazione Dell'hardware
Pagina 62 AXIS Q1910/-E/AXIS Q1921/-E Guida all'installazione Installazione dell'hardware Per l'uso esterno, installare la telecamera AXIS Q1910-E/AXIS Q1921-E o visitare il sito www.axis.com per ulteriori informazioni sugli alloggiamenti per esterni e altri accessori Installazione della telecamera AXIS Q1910/AXIS Q1921 Le istruzioni che seguono descrivono l'installazione della telecamera AXIS Q1910/AXIS Q1921. - Page 63 • Controllare che il materiale sia sufficientemente robusto per sostenere il peso della telecamera. • Per ulteriori specifiche tecniche, consultare la Guida per l'utente disponibile sul CD incluso nella confezione oppure visitare il sito web all'indirizzo www.axis.com Installare la telecamera sulla staffa 1.
-
Page 64: Collegamento Dei Cavi
Pagina 64 AXIS Q1910/-E/AXIS Q1921/-E Guida all'installazione 8. Installare il coperchio dei cavi e serrare le viti del coperchio dei cavi. 9. Allentare le viti di regolazione del parasole e posizionarlo in avanti. 10. Allentare la vite di regolazione della staffa per rivolgere la telecamera verso il punto desiderato. -
Page 65: Assegnazione Di Un Indirizzo Ip
Se la rete non dispone di un server DHCP, per la telecamera di rete viene utilizzato l'indirizzo IP predefinito 192.168.0.90. Per assegnare un indirizzo IP statico, utilizzare AXIS IP Utility o AXIS Camera Management in ambiente Windows. In base al numero di videocamere da installare, utilizzare il metodo che meglio si adatta alle proprie esigenze. -
Page 66: Axis Camera Management: Più Telecamere/Grandi Installazioni
1. Verificare che la telecamera sia collegata alla rete e alimentata correttamente. 2. Avviare AXIS Camera Management. Non appena la telecamera di rete viene visualizzata nella finestra, fare clic con il pulsante destro sul collegamento e selezionare Live View Home Page (Immagini dal vivo). - Page 67 Pagina 67 Assegnazione di un indirizzo IP ad un singolo dispositivo 1. Selezionare la telecamera di rete in AXIS Camera Management e fare clic sul pulsante Assign IP (Assegna IP). 2. Selezionare Assign the following IP address (Assegna il seguente indirizzo IP) e immettere l’indirizzo IP, la subnet mask e il router predefinito utilizzati dalla periferica.
-
Page 68: Impostazione Della Password
Pagina 68 AXIS Q1910/-E/AXIS Q1921/-E Guida all'installazione Impostazione della password Per ottenere l’accesso al prodotto, è necessario impostare la password dell’utente amministratore predefinito root. Questa operazione può essere effettuata nella finestra di dialogo 'Configure Root Password' (Configura password root), che viene visualizzata quando si accede alla telecamera per la prima volta. -
Page 69: Accesso Al Flusso Video
Viene visualizzata la pagina Live View (Immagini dal vivo) con i collegamenti agli strumenti di configurazione che consentono di personalizzare la telecamera. Se necessario, fare clic su Yes (Sì) per installare AMC (Axis Media Control) che consente di visualizzare il flusso video in Microsoft Internet Explorer. A questo scopo è necessario disporre dei privilegi di amministratore. -
Page 70: Altri Metodi Di Assegnazione Dell'indirizzo Ip
La telecamera può essere anche collegata ad un server AVHS per l'hosting video. Se ci si è abbonati a un servizio AVHS, seguire le istruzioni della guida all'installazione fornita dal provider. Per ulteriori informazioni su come trovare un provider di servizi AVHS locale, accedere a www.axis.com/ hosting Inzieme al prodotto viene fornita una chiave di autenticazione del proprietario della telecamera. - Page 71 Guida all'installazione di AXIS Q1910/-E/AXIS Q1921/-E Pagina 71 Assegnazione dell'indirizzo IP con ARP/Ping 1. Acquisire un indirizzo IP sullo stesso segmento di rete cui è connesso il computer in uso. 2. Individuare il numero di serie indicato sull’etichetta della telecamera.
- Page 72 Pagina 72 AXIS Q1910/-E/AXIS Q1921/-E Guida all'installazione Connettori Rete - Connettore Ethernet RJ-45. Supporto per PoE (Power over Ethernet, classe 3): Si consiglia l'uso di cavi schermati. Ingresso audio - 3.5 mm per ingresso microfono mono o segnale mono line-in (il canale sinistro è...
- Page 73 • Uscita transistor: utilizzabile per collegare periferiche esterne come relè e LED. Le periferiche collegate possono essere attivate tramite AXIS VAPIX API, i pulsanti di comando della pagina Live View (Immagini dal vivo) oppure tramite l'opzione Event Type (Tipo di evento). L'uscita verrà visualizzata come attiva (visualizzata in Events > Port Status (Eventi Stato porta )) se il dispositivo di allarme si attiva.
-
Page 74: Schema Delle Connessioni
Pagina 74 AXIS Q1910/-E/AXIS Q1921/-E Guida all'installazione Schema delle connessioni Ad es. pulsante 3.3 V max 250 mA 3.3 V I/O configurato come ingresso I/O configurato come uscita Indicatori LED Colore Indicazione Rete Verde Luce fissa: connessione di rete a 100 Mbit/s. Luce lampeggiante: attività di rete. -
Page 75: Ripristino Delle Impostazioni Predefinite
Per ulteriori istruzioni, consultare la documentazione del router. Per ulteriori informazioni su questo e altri argomenti, visitare il sito web per il supporto Axis all’indirizzo www.axis.com/techsup Ulteriori informazioni La Guida per l’utente è disponibile sul sito web di Axis all’indirizzo www.axis.com oppure sul CD fornito con il prodotto. Suggerimento Visitare il sito di Axis all'indirizzo www.axis.com/techsup per verificare se sono stati... -
Page 76: Medidas Preventivas
Sustitución de la batería Este producto Axis utiliza una batería de litio CR2032 de 3,0 V como fuente de alimentación para su reloj de tiempo real interno (RTC). En condiciones normales esta batería durará un mínimo de 5 años. Cuando la batería tiene poca carga el funcionamiento del RTC se puede ver afectado, ya que esto puede hacer que se reinicie cada vez que se encienda la cámara. -
Page 77: Guía De Instalación
AXIS Q1910/-E & AXIS Q1921/-E Guía de instalación Esta guía de instalación incluye las instrucciones necesarias para instalar una AXIS Q1910/-E/AXIS Q1921/-E cámara de red térmica en su red. Para obtener información sobre cualquier cuestión relacionada con el uso del producto, consulte el Manual del usuario, disponible en el CD que se incluye en este paquete, o la página web www.axis.com. -
Page 78: Presentación Del Hardware
Página 78 AXIS Q1910/-E/AXIS Q1921/-E Guía de instalación Presentación del hardware Micrófono AXIS Q1910/-E/AXIS Q1921/-E (AXIS Q1910/AXIS Q1921 solamente) Vista inferior LED indicador de estado Vista lateral Montaje con tornillos de 1/4” para RS-485/422 soporte de pared/techo conector Conector de alimentación conector Botón... - Page 79 AXIS Q1910/-E/AXIS Q1921/-E Guía de instalación Página 79 AXIS Q1910-E/AXIS Q1921-E Referencia (P/N) y número de serie (S/N). Es posible que necesite el número de serie durante la instalación. Ventana protectora Tornillo de ajuste del revestimiento para el sol Revestimiento para el sol Cubierta superior Cámara de red térmica...
-
Page 80: Instalación Del Hardware
AXIS Q1910/-E/AXIS Q1921/-E Guía de instalación Instalación del hardware Para su uso en exteriores instale la cámara AXIS Q1910-E/AXIS Q1921-E o visite www.axis.com para más información sobre la carcasa protectora para exterior y otros accesorios. Instalación de AXIS Q1910/AXIS Q1921 A continuación se detallan las instrucciones de instalación de AXIS Q1910/AXIS Q1921. - Page 81 • Asegúrese de que el material puede aguantar el peso de la cámara. • Para obtener más información sobre especificaciones técnicas, consulte el Manual del usuario, disponible en el CD que se incluye en este paquete o la página web www.axis.com. Instalación de la cámara en la escuadra 1.
-
Page 82: Conexión De Los Cables
Página 82 AXIS Q1910/-E/AXIS Q1921/-E Guía de instalación 7. Instale la cubierta superior. Asegúrese de ajustar los tornillos diagonalmente opuestos de la cubierta inferior dando unas pocas vueltas cada vez hasta que estén apretados. Esto contribuye a garantizar que la junta de la cubierta inferior se comprima de manera uniforme. No intente apretar los tornillos por completo la primera vez. -
Page 83: Asignación De La Dirección Ip
AXIS Camera Management. En función del número de cámaras que desee instalar, deberá utilizar el método que se adapte mejor a sus necesidades. Ambas aplicaciones son gratuitas y están disponibles en el CD del producto de vídeo en red de Axis suministrado con este producto o pueden descargarse de www.axis.com/techsup. - Page 84 1. Compruebe que la cámara está conectada a la red y que recibe alimentación. 2. Inicie AXIS Camera Management. Cuando la cámara de red aparezca en la ventana, haga clic con el botón derecho en el enlace y seleccione Live View Home Page (Página de inicio de vista en vivo).
- Page 85 Página 85 Asignación de una dirección IP en un dispositivo individual 1. Seleccione la cámara de red en AXIS Camera Management y haga clic en el botón Assign IP (Asignar IP). 2. Seleccione Assign the following IP address (Asignar la siguiente dirección IP) e introduzca la dirección IP, la máscara...
-
Page 86: Configuración De La Contraseña
Página 86 AXIS Q1910/-E/AXIS Q1921/-E Guía de instalación Configuración de la contraseña Para poder acceder al producto, hay que configurar la contraseña del usuario predeterminado para el administrador root. Aparecerá el cuadro de diálogo "Configure Root Password" (asignar una contraseña para el administrador root (es el usuario predeterminado) cuando se acceda a la cámara de red por primera vez. -
Page 87: Acceso A La Transmisión De Vídeo
La página Live View (vista en vivo) de la cámara de red aparece con enlaces a las herramientas de configuración que le permiten personalizar la cámara. En caso necesario, haga clic en Yes (Sí) para instalar AMC (AXIS Media Control), lo que permite la transmisión de vídeo continuo en Internet Explorer. Para ello, debe tener derechos de administrador en el equipo. -
Page 88: Otros Métodos Para Configurar La Dirección Ip
Bonjour™ del explorador (p. ej., Safari) y haga clic en el vínculo para acceder a las páginas web de la cámara. Todos Servicio gratuito suministrado por Axis que permite instalar la Servicio de DNS cámara de forma rápida y sencilla. Es necesario disponer de dinámico de AXIS... -
Page 89: Configuración De La Dirección Ip Con Arp/Ping
AXIS Q1910/-E/AXIS Q1921/-E Guía de instalación Página 89 Configuración de la dirección IP con ARP/Ping 1. Adquiera una dirección IP en el mismo segmento de red en el que está conectado su equipo. 2. Localice el número de serie (S/N) en la etiqueta de producto de la cámara. -
Page 90: Conectores De La Unidad
Página 90 AXIS Q1910/-E/AXIS Q1921/-E Guía de instalación Conectores de la unidad Red - Conector Ethernet RJ-45. Admite PoE (alimentación a través de Ethernet, clase 3). Se recomienda emplear cables blindados. Entrada de audio - 3,5 mm para micrófono mono, o entrada de línea de señal mono (se usa el canal izquierdo de una señal estéreo). - Page 91 Salida de transistor: para conectar dispositivos externos como relés y LED. Se pueden activar dispositivos conectados mediante AXIS VAPIX API, los botones de salida de la página Live View (En vivo) o mediante un Event Type (Tipo de evento). La salida se mostrará...
-
Page 92: Diagrama De Conexiones
Página 92 AXIS Q1910/-E/AXIS Q1921/-E Guía de instalación Diagrama de conexiones P. ej., pulsador 3,3 V máx. 250 mA 3,3 V E/S configurada como entrada E/S configurada como salida Indicadores LED Color Indicación De red Verde Fijo para indicar la conexión a una red de 100 Mbits/s. Parpadea para indicar actividad en la red. -
Page 93: Restablecimiento De Los Valores Iniciales
éste y otros temas, visite la página web de soporte de Axis en www.axis.com/ techsup. Más información El manual del usuario está disponible en el sitio Web de Axis de www.axis.com o en el CD de producto de vídeo en red de Axis suministrado con este producto. Un consejo: Visite www.axis.com/techsup para comprobar si hay disponible firmware actualizado para su... - Page 96 Ver.2.0 Installation Guide AXIS Q1910/-E/AXIS Q1921/-E Printed: August 2010 Part No. 39952 © Axis Communications AB, 2010...
