www.messoa.com

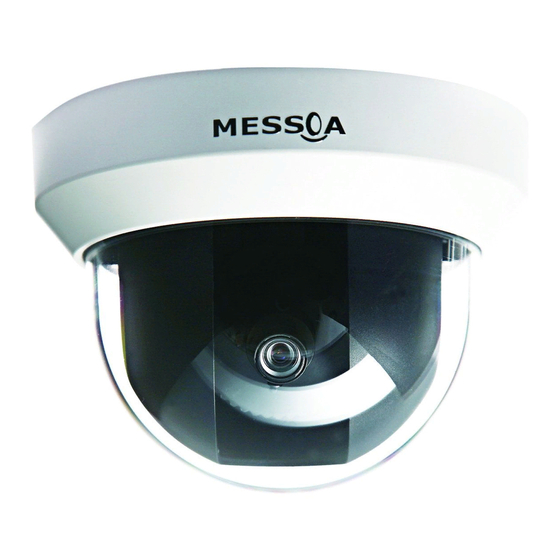

Indoor Dome Camera
NDF820/NDF820E
Quick Start Guide
Guia de inicio rápido
Guida rapida
Guide de démarrage rapide
Краткое руководство
クイックスタートガイド
快速安裝指南
快速安装指南
2012-07 A1

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the NDF820 and is the answer not in the manual?

Questions and answers

Related Manuals for Messoa NDF820

Summary of Contents for Messoa NDF820

  • Page 1 Indoor Dome Camera NDF820/NDF820E Quick Start Guide Guia de inicio rápido Guida rapida Guide de démarrage rapide Краткое руководство クイックスタートガイド 快速安裝指南 快速安装指南 2012-07 A1...

  • Page 3: Safety Instructions

    Specifications and information contained in this document are presented as accurately as possible as of the time of release, but are not guaranteed to be entirely free of error. MESSOA assumes no responsibility for errors or omissions that may appear in this document and reserves the right to change this publication at any time without obligation to notify anyone of such revisions or changes.

  • Page 4: Package Contents

    Quick Start Guide „ Guide Pattern Sticker „ RJ-45 Female / Female Coupler „ Accessories „ • Machine Type Flat Head Screw (#1) • Tapping Type Flat Head Screw (#2) • Plastic Anchor (#3) • Rubber Foot (#4) NDF820/NDF820E Quick Start Guide...

  • Page 5: Hardware Overview

    1.2 Hardware Overview Connectors 1. Power In (Red+/Black-): power connector, DC12V/AC24V 2. RJ-45 Ethernet Connector: network & PoE (Power over Ethernet) connection 3. BNC: composite video output NDF820/NDF820E Quick Start Guide...

  • Page 6: Installation

    Then remove the inner liner by gently pulling it free of the two notches in the housing. 3. Inner Liner 1. Dome Cover Screw 2. Dome Cover Drilling the Mounting Surface Post the “Guide Pattern” sticker on the mounting surface. NDF820/NDF820E Quick Start Guide...
  • Page 7 Insert the plastic anchors into the screw holes (this figure take the tapping type screws as the example to illustrate the mounting). Guide Pattern Sticker 1. Plastic Anchors 2. Tapping Type Screws 3. Inner Liner 5. Dome Cover Screw 4. Dome Cover NDF820/NDF820E Quick Start Guide...

  • Page 8: Adjusting Camera Angle

    RCA Jack for Composite Video Output Pan Adjustment: Rotate the lens base to adjust the horizontal angle. Tilt Adjustment: Tilt the lens base to adjust the vertical angle. NDF820/NDF820E Quick Start Guide...
  • Page 9 Horizontal rotation: Rotate the dome base to adjust the horizontal position. Do not turn the base more than 355° as this may cause the internal cables to twist and disconnect or break. Horizontal Rotation = 355 degrees NDF820/NDF820E Quick Start Guide...

  • Page 10: Assembling The Camera

    Configure the computer’s IP address that must be on the same network segment with the camera’s default IP address (192.168.1.30 by default), such as: • IP Address: 192.168.1.100 NDF820/NDF820E Quick Start Guide...
  • Page 11 When prompted for login, respectively enter the default user name: admin and password: 1234 to log in. Note that the user name and password are case-sensitive. Configure the settings to meet your requirements. For more information, refer to the User Manual on the provided CD-ROM. NDF820/NDF820E Quick Start Guide...

  • Page 12: Connecting To Your Network

    Router/Switch/Hub Connecting to the Internet Router xDSL/Cable Modem To enable remote access to the cameras, you must configure your router/firewall to open port numbers. For more information, refer to the User Manual on the provided CD-ROM. NDF820/NDF820E Quick Start Guide...
  • Page 13 3 Years Limited Warranty MESSOA Technologies Inc. (MESSOA) warrants the party that made the original purchase from MESSOA that the product is free from defects in designs, materials and workmanship under normal use for a period of 3 (three) years from the date of the original purchase. For zoom Lens, IR...
  • Page 14 Cámara Domo Interior NDF820/NDF820E Quick Start Guide Guia de inicio rápido Guida rapida Guide de démarrage rapide Краткое руководство クイックスタートガイド 快速安裝指南 快速安装指南 2012-07 A1...

  • Page 16: Instrucciones De Seguridad

    Las especificaciones y la información contenidas en este documento se presentan con la mayor precisión posible cuando fue publicado, pero no se garantiza que no haya algún error. MESSOA no asume ninguna responsabilidad por los errores o emisiones que pudieran aparecer en este documento y se reserva el derecho de modificar el presente en cualquier momento sin la obligación de notificar a nadie dichas...

  • Page 17: Contenidos Del Paquete

    Pegatina del patrón de guía „ RJ-45 hembra/Acoplador hembra „ Accesorios „ • Tornillo de cabeza plana tipo máquina (#1) • Tornillo de cabeza plana tipo enroscante (#2) x4 • Taco de plástico (#3) • Pie de goma (#4) NDF820/NDF820E Guia de inicio rápido...

  • Page 18: Presentación Del Hardware

    1.2 Presentación del Hardware Conectores 1. Entrada de la fuente de alimentación (Rojo +/Negro -): Conector eléctrico, CC 12V / CA 24V 2. RJ-45 (Ethernet/PoE): Conexión de red y PoE (Power over Ethernet) 3. BNC: Salida de vídeo compuesto NDF820/NDF820E Guia de inicio rápido...
  • Page 19 3. Alineador interior 1. Tornillo de la cubierta domo 2. Cubierta domo Taladrado de la superficie de instalación Coloque la pegatina del “Patrón de guía” en la superficie de instalación. NDF820/NDF820E Guia de inicio rápido...

  • Page 20: Instalación De La Cámara

    Pegatina del patrón de guía 1. Tacos de plástico 2. Tornillo tipo enroscante 3. Alineador interior 4. Cubierta domo 5. Tornillo de la cubierta domo NDF820/NDF820E Guia de inicio rápido...

  • Page 21: Ajuste Del Ángulo De La Cámara

    RCA Jack for Conector RCA para la salida Composite Video Output de vídeo compuesto Ajuste de panorámica: Gire la base de las lentes para ajustar el ángulo horizontal. Ajuste de inclinación: Inclina la base de las lentes para ajustar el ángulo vertical. NDF820/NDF820E Guia de inicio rápido...
  • Page 22 Ángulo de inclinación = 90 grados Giro Horizontal: Gire la base domo para ajustar la posición horizontal. No gire la base más de 355º, ya que los cables internos se podrían doblar, desconectarse o romperse. Giro Horizontal = 355 grados NDF820/NDF820E Guia de inicio rápido...
  • Page 23 Configure la dirección IP de su ordenador para que esté en el mismo segmento de red que la dirección IP predeterminada de la cámara (192.168.1.30 de forma predeterminada), como: • Dirección IP: 192.168.1.100 • Máscara de Subred: 255.255.255.0 NDF820/NDF820E Guia de inicio rápido...
  • Page 24 Tenga en cuenta que el nombre de usuario y la contraseña diferencian las minúsculas de las mayúsculas. Configure los ajustes para satisfacer sus necesidades. Para más información, consulte el Manual del Usuario del CD-ROM suministrado. NDF820/NDF820E Guia de inicio rápido...

  • Page 25: Conexión A Internet

    Conexión a Internet Router Módem xDSL/Cable Para activar el acceso remoto a las cámaras, debe configurar su router / firewall con los números de puertos abiertos. Para más información, consulte el Manual del Usuario del CD-ROM suministrado. NDF820/NDF820E Guia de inicio rápido...

  • Page 26: Garantía Limitada De 3 Años

    Garantía Limitada de 3 años MESSOA Technologies Inc. (MESSOA) garantiza que la parte que realizó la compra original de MESSOA que el producto está libre de defectos en términos de diseño, materiales y trabajo con un uso normal para un periodo de 3 (tres) años desde la fecha de la compra original.
  • Page 27 Telecamera da interno NDF820/NDF820E Quick Start Guide Guia de inicio rápido Guida rapida Guide de démarrage rapide Краткое руководство クイックスタートガイド 快速安裝指南 快速安装指南 2012-07 A1...

  • Page 29: Norme Di Sicurezza

    Le specifiche e le informazioni contenute nel presente documento sono accurate per quanto possibile alla data del rilascio, ma non si garantisce che siano prive di errori. MESSOA non assume alcuna responsabilità per errori o omissioni nel presente documento e si riserva il diritto di modificare la presente pubblicazione in qualsiasi momento senza alcun obbligo di informare in merito a tali revisioni o modifiche.

  • Page 30: Contenuto Della Confezione

    „ Adesivo modello di guida „ Accoppiatore femmina/femmina RJ-45 „ Accessori „ • Vite di macchina a testa piatta (#1) • Vite filettata a testa piatta (#2) • Sostegno in plastica (#3) • Piedino in gomma (#4) NDF820/NDF820E Guida rapida...

  • Page 31: Panoramica Hardware

    1.2 Panoramica hardware Connectori 1. Ingresso alimentazione (Rosso +/Nero -): connettore alimentazione, DC 12 V/AC 24 V 2. Connettore Ethernet RJ-45: connessione di rete & PoE (Alimentazione via Ethernet) 3. BNC: Uscita video composito NDF820/NDF820E Guida rapida...

  • Page 32: Installazione

    Quindi rimuovere il rivestimento interno spingendolo delicatamente fuori dalle 2 tacche della sede. 3. Rivestimento interno 1. Vite del coperchio 2. Coperchio cupola Trapanare la superficie di montaggio Piazzare l’adesivo “guida” sulla superficie di montaggio. NDF820/NDF820E Guida rapida...
  • Page 33 Inserire i supporti in plastica in corrispondenza dei fori delle viti ( questo dato prende le viti sfilettate come esempio per illustrare il montaggio). Adesivo modello di guida 1. Sostegni in plastica 2. Viti sfilettate 3. Rivestimento interno 4. Coperchio cupola 5. Vite del coperchio NDF820/NDF820E Guida rapida...
  • Page 34 Uscita Jack RCA per video RCA Jack for Composite Video Output composito Aggiustamento Pan: Ruotare la base degli obiettivi per aggiustare l’angolo orizzontale. Aggiustamento Inclinazione: Inclinare la base degli obiettivi per aggiustare l’angolo verticale. NDF820/NDF820E Guida rapida...
  • Page 35 Angolo Incl. = 90 gradi Rotazione orizzontale: Ruotare la base per aggiustare la posizione orizzontale. Non girare la base per più di 355° poiché i cavi interni potrebbero strozzarsi e disconnettersi o rompere. Rotazione orizzontale = 355 gradi NDF820/NDF820E Guida rapida...
  • Page 36 Configurare l’indirizzo IP del computer che deve essere nello stesso segmento di rete con l’indirizzo IP di default (192.168.1.30 di default), della telecamera, come: • Indirizzo IP: 192.168.1.100 • Subnet Mask: 255.255.255.0 NDF820/NDF820E Guida rapida...
  • Page 37 1234 per effettuare l’accesso. Il nome utente e la password riconoscono la differenza maiuscolo/minuscolo. Configurare le impostazioni come desiderato. Per maggiori informazioni, controllare il Manuale Utente presente sul CD-ROM fornito. NDF820/NDF820E Guida rapida...

  • Page 38: Collegamento Alla Rete

    Manuale Utente nel CD-ROM in dotazione. Router/Switch/Hub Collegamento a Internet Router xDSL/Mo- dem via cavo Per abilitare l’accesso remoto alle telecamere, è necessario configurare il router/firewall per aprire numeri di porta. Per ulteriori informazioni, consultare il Manuale utente sul CD-ROM fornito. NDF820/NDF820E Guida rapida...
  • Page 39 Qualunque reclamo da fare per parti originali, durante il periodo di garanzia, dovrebbe seguire i termini e le procedure elencate nel Programma di garanzia di 3 anni della MESSOA. Bisogna essere in possesso di un valido titolo d’acquisto per far valere la garanzia. Il prodotto riparato verrà...
  • Page 40 Camera dôme d’intérieur NDF820/NDF820E Quick Start Guide Guia de inicio rápido Guida rapida Guide de démarrage rapide Краткое руководство クイックスタートガイド 快速安裝指南 快速安装指南 2012-07 A1...

  • Page 42: Consignes De Sécurité

    Droit d’auteur Aucune partie de ce document ne peut être reproduite ou transmise sous quelque forme ou par quelque moyen, électronique ou mécanique, pour n’importe quel but, sans l’autorisation expresse écrite de MESSOA. © 2012 Tous droits réservés. Avertissement Les informations et spécifications contenues dans ce document sont présentées aussi précisément que possible à...

  • Page 43: Contenu De L'emballage

    Modèle Guide Autocollant „ Coupleur RJ-45 femelle/femme „ Accessoires „ • Type de Vis machine tête plate (#1) • Type de Vis taraudeuse tête plate (#2) • Attache en plastique (#3) • Pieds en caoutchouc (#4) NDF820/NDF820E Guide de démarrage rapide...

  • Page 44: Présentation Du Matériel

    1.2 Présentation du matériel Connecteurs 1. alimentation (rouge + / noir -) : Connecteur d’alimentation, DC12V/AC24V 2. RJ-45 (Connecteur Ethernet) : connexion réseau et PoE (Alimentation sur Ethernet) 3. BNC: sortie vidéo composite NDF820/NDF820E Guide de démarrage rapide...
  • Page 45 Ensuite, retirer la doublure intérieure en le tirant doucement des deux encoches du boîtier. 3. Doublure intérieure 1. Vis du couvercle dôme 2. Couvercle de la caméra Percer la surface de montage Postez le « modèle Guide » autocollant sur la surface de montage. NDF820/NDF820E Guide de démarrage rapide...

  • Page 46: Montage De La Caméra

    Modèle Guide Autocollant 1. Chevilles en plastique 2. vis de type taraudeuses 3. Doublure intérieure 4. Couvercle de la caméra 5. Vis du couvercle dôme NDF820/NDF820E Guide de démarrage rapide...
  • Page 47 Fiche RCA pour la sortie RCA Jack for Composite Video Output vidéo composite Ajustement Pan: Tourner la base de l’objectif pour ajuster l'angle horizontal. Réglage inclinaison: Inclinez la base de l’objectif pour régler l'angle vertical. NDF820/NDF820E Guide de démarrage rapide...
  • Page 48 Rotation horizontale: Tournez la base du dôme pour ajuster la position horizontale. Ne tournez pas la base à plus de 355 ° car cela pourrait provoquer la torsion et la déconnection ou la cassure des câbles internes. Rotation horizontale = 355 degrés NDF820/NDF820E Guide de démarrage rapide...
  • Page 49 à l’appareil via un ordinateur afin d’effectuer les configurations initiales. Configurez l’adresse IP de l’ordinateur afin qu’elle soit sur le même segment que l’adresse IP par défaut de la caméra, (192.168.1.30 par défaut) comme par exemple : • Adresse IP: 192.168.1.100 NDF820/NDF820E Guide de démarrage rapide...
  • Page 50 Notez que le nom d’utilisateur et mot de passe sont sensibles aux majuscules et minuscules. Configurez les paramètres pour répondre à vos exigences. Pour plus d’informations, reportez-vous au manuel de l’utilisateur sur le CD-ROM fourni. NDF820/NDF820E Guide de démarrage rapide...

  • Page 51: Connexion À Votre Réseau

    Routeur xDSL/Mo- dem câble Pour activer l’accès distant aux caméras, vous devez configurer votre routeur / pare-feu pour ouvrir les numéros de port. Pour plus d’informations, reportez-vous au manuel de l’utilisateur sur le CD-ROM fourni. NDF820/NDF820E Guide de démarrage rapide...
  • Page 52 Toute réclamation doit être faite par l’acheteur initial au cours de la période de garantie et doit respecter les modalités et procédures énoncées dans le Contrat de 3 ans de garantie de MESSOA et du Programme de service. Un reçu d’ achat valide doit être présenté pour établir l’admissibilité...
  • Page 53 внутренняя купольная камера NDF820/NDF820E Quick Start Guide Guia de inicio rápido Guida rapida Guide de démarrage rapide Краткое руководство クイックスタートガイド 快速安裝指南 快速安装指南 2012-07 A1...

  • Page 55: Правила Безопасной Эксплуатации

    представлены с максимально возможной точностью на день его публикации, нельзя гарантировать, что он совершенно не содержит ошибок. Компания MESSOA не несет ответственности за возможные ошибки в данном документе и сохраняет за собой право в любое время пересматривать и изменять данную публикацию без...

  • Page 56: Комплект Поставки

    утилита IP Finder) Краткое руководство „ Клейкий монтажный шаблон „ Соединитель RJ-45 (розетка/розетка) „ Принадлежности „ • Крепежный винт с плоской головкой (#1) • Шуруп с плоской головкой (#2) • Пластиковые дюбели (#3) • Резиновая опора (#4) NDF820/NDF820E Краткое руководство...
  • Page 57 1.2 Основные элементы устройства Разъемы 1. Вход питания (красный+/черный-): разъем питания 12В (пост.т.)/24В (пер.т) 2. Сетевой разъем RJ-45: сеть и PoE (подача питания по Ethernet) 3. BNC: выход композитного видео NDF820/NDF820E Краткое руководство...
  • Page 58 разблокировки, и вытяните ее из кожуха. Выньте внутреннюю оболочку, осторожно вытянув ее из двух пазов внутри кожуха. 3. Внутренняя оболочка 1. Винт крышки купола 2. Крышка купола Сверление отверстий в крепежной поверхности Наклейте клейкий ‘монтажный шаблон’ на крепежную поверхность. NDF820/NDF820E Краткое руководство...

  • Page 59: Монтаж Камеры

    поверхности. См. руководство. МОНТАЖНЫЙ ШАБЛОН Монтаж камеры Вставьте пластиковые дюбели в крепежные отверстия (на рисунке показан вариант монтажа с помощью шурупов). Клейкий монтажный шаблон 1. Пластиковые дюбели 2. Шурупы 3. Внутренняя оболочка 4. Крышка купола 5. Винт крышки купола. NDF820/NDF820E Краткое руководство...
  • Page 60 снимаемый вид. Подключив внешний монитор, вы можете отрегулировать угол камеры, масштаб и фокус, чтобы получить нужное или более качественное изображение. RCA Jack for Гнездо RCA для вывода Composite Video Output композитного видео Регулировка поворота: Поворачивая объектив, выставьте горизонтальный угол. Регулировка наклона: Наклоняя основание объектива, выставьте вертикальный угол. NDF820/NDF820E Краткое руководство...
  • Page 61 Угол поворота = около 355 градусов Угол наклона = 90 градусов Горизонтальный разворот: Поворачивая основание купола, выставьте горизонтальное положение. Не проворачивайте основание более, чем на 355°. Это может привести к перекручиванию внутренних кабелей и их отсоединению или обрыву. Горизонтальный разворот = 355 градусов NDF820/NDF820E Краткое руководство...
  • Page 62 сначала подключить камеру к компьютеру и выполнить начальные настройки. Задайте IP-адрес компьютера, который должен находиться в том же домене сети, что и IP-адрес камеры, используемый по умолчанию (192.168.1.30), например: • IP-адрес: 192.168.1.100 • Маска подсети: 255.255.255.0 Подключите камеру к компьютеру по кабелю RJ-45. NDF820/NDF820E Краткое руководство...
  • Page 63 При запросе авторизации введите, соответственно, исходные имя пользователя: admin, и пароль: 1234 для авторизации входа в систему. При вводе имени пользователя и пароля учитывается регистр символов. Настройте параметры в соответствии с вашими требованиями. См. руководство пользователя на прилагаемом компакт-диске. NDF820/NDF820E Краткое руководство...

  • Page 64: Подключение К Локальной Сети

    управления камерами прилагаемую утилиту IP Finder. См. руководство пользователя на прилагаемом компакт-диске. Маршрутизатор/ коммутатор/ концентратор Подключение к Интернету Маршрутизатор xDSL/кабельный модем Интернет Для удаленного доступа к камерам требуется настроить номера портов для маршрутизатора и брандмауэра. См. руководство пользователя на прилагаемом компакт-диске. NDF820/NDF820E Краткое руководство...
  • Page 65 Ограниченная гарантия на 3 года Компания MESSOA Technologies Inc. (MESSOA) гарантирует первичному покупателю изделия у компании MESSOA отсутствие дефектов в конструкции, материалах и исполнении изделия при его нормальном использовании в течение 3 (трех) лет со дня первичного приобретения. Гарантия на вариобъективы, светодиодные...
  • Page 66 インドアドームカメラ NDF820/NDF820E クイックスタートガイド 2012-07 A1...
  • Page 68 安全上のご注意 „ カメラに電力を供給する前に、供給電圧がカメラの消費電力仕様に適合する ことをご確認ください。誤った電圧はカメラに損傷を与える危険がありま す。 „ カメラは、水や湿気、高温、直射日光および寒冷から保護する必要がありま す。 „ 設置は、資格あるサービスマンによって行われ、地元の法令に準拠する必要 があります。 „ 雷雨や長時間不使用の場合は、カメラの電源を外してください。 版権 MESSOA の書面による許可のない限り、当文書のいかなる部分も、電気的、機 械的、その他いかなる方法でも目的の如何を問わず、複製や転送は行えません。 © 2012 版権所有。 免責事項 当文書に記載される仕様および情報は発行時に正確を期して準備されましたが、 誤りがないことを保証するものではありません。MESSOA は当文書における誤 りや欠落に関する責任は負いかねます。また当文書をいかなる時でも予告なしに 変更する権利を留保いたします。 クイックスタートガイド NDF820/NDF820E...
  • Page 69 1. 紹介 1.1 パッケージ内容 „ インドアドームカメラ CD-ROM ( 取扱説明書、 IP Finder) „ „ クイックスタートガイド „ ガイドパターンステッカー RJ-45 メス / メスカプラー „ „ アクセサリー • マシン · タイプのフラットヘッドネジ（＃ 1） • タイプフラットヘッドネジをタップ（＃ 2） • プラスチック製のアンカー（＃ 3） • ゴムフット（＃ 4） クイックスタートガイド NDF820/NDF820E...
  • Page 70 1.2 ハードウェア概要 コネクター 電源コネクター、DC12V/AC24V：（赤 + / 黒） RJ-45 イーサネットコネクター：ネットワーク＆ PoE（パワー · オーバー · イーサネット）接続 BNC：コンポジットビデオ出力 クイックスタートガイド NDF820/NDF820E...
  • Page 71 ドームカバーのネジを外してください。 ロックを解除し、ハウジングの自由なプル反時計回りにドームカバーを回転 させます。 ゆっくりハウジングの 2 つのノッチの自由、それを引いてインナーライナー を取り外します。 3. インナーライナー 3. Inner Liner 3. Inner Liner 1. ドームカバースクリュー 1. Dome Cover Screw 2. ドームカバー 1. Dome Cover Screw 2. Dome Cover 2. Dome Cover 取付面のドリル 取付面に”ガイドパターン”ステッカーを掲示します。 ステッカー上の円（ “+”が付いている下の図）を目指し、4 つのねじ穴と クイックスタートガイド NDF820/NDF820E...
  • Page 72 Refer to manual. GUIDE PATTERN カメラの取り付け ネジ穴（この図は実装を説明するために例としてタッピングタイプのネジを 取る）にプラスチック製のアンカーを挿入します。 Guide Pattern Sticker ガイドパターン 1. プラスチックアンカー 1. Plastic Anchors 2. タッピングタイプネジ 2. Tapping Type Screws 3. インナーライナー 3. Inner Liner 5. ドームカバースクリュー 5. Dome Cover Screw 4. Dome Cover 4. ドームカバー 表面にカメラベースを確保するためにタッピングネジを使用しています。 クイックスタートガイド NDF820/NDF820E...
  • Page 73 Note 独立マウントにカメラを接続している場合は、マシン · タイプのネジを使用 します。他のすべての面についてタッピングタイプのネジを使用してくださ い。 セメントの表面には、穴に”プラスチックアンカー”を挿入します。柔らか い面については、 “プラスチックアンカー”を使用しないでください。 表面実装用のゴム足を使用してください。 カメラアングル調整 モニタへの配線は RCA ジャックによって監視ビューを確認してください。外部 モニタを接続した状態では、適切なまたはそれ以上のビューに対して、カメラの パン · チルト角を調整することができます。 RCA Jack for RAC 端子は複合ビデオ出力用 です。 Composite Video Output パン調整：水平方向の角度を調整すると、レンズ基材を回転させます。 チルト調整：垂直方向の角度を調整すると、レンズベースを傾けます。 クイックスタートガイド NDF820/NDF820E...
  • Page 74 パン角度 = 約 355 度 チルト角度 = 90 度 水平回転：水平位置を調整するためにドーム基地を回転させます。これは内部の ケーブルがツイストして切断するか、または破損する可能性があります。355° 以上にベースを回さないでください。 水平方向の回転 = 355 度 クイックスタートガイド NDF820/NDF820E...
  • Page 75 Note チルト角が 82 度未満である時、歪みがありません。 歪みエリア V =49.9°（視野） 82°チルト角 カメラ組み立て インナーライナーを組み立てます。 ドームカバーを組み立てます。 付属のネジでドームカバーを固定します。 2.2. 初期設定 ネットワークインフラストラクチャにカメラを接続する前に、最初はコンピュー ターにカメラを接続して初期設定を実行することがお薦めします。 コンピューターの IP アドレスを設置します、出荷設定の IP アドレスと異な ります。 • IP アドレス：192.168.1.100 • サブネットマスク：255.255.255.0 コンピュータにカメラの RJ-45 ケーブルを接続します。クロスオーバーケ クイックスタートガイド NDF820/NDF820E...
  • Page 76 最初の [ スタート ] メニューをクリックし、[ プログラム ] を選択します。 次に、[ アクセサリ ] を選択します。 • コマンドプロンプトを選択してください。 [OK] をクリックします。 • ここで、xxxx はカメラの IP アドレス（デフォルトは 192.168.1.30 です）タイプの ping xxxx、 “から返信 ...”のメッセージが表示され た場合、接続が行われることを意味します。 PC 上で、Web ブラウザを起動し、URL フィールドにカメラの IP アドレス を入力します。http://192.168.1.30/ プロンプトを表示する場合、デフォルトのユーザー名を入力します。ユーザ ー名：admin、パスワード：1234、ユーザー名とパスワードは、大文字と 小文字が区別されることに注意してください。 要件を満たすように設定を行います。詳細については、付属の CD-ROM の ユーザーズマニュアルを参照してください。 クイックスタートガイド NDF820/NDF820E...
  • Page 77 2.3 ネットワークの接続 LAN の接続（LAN） ネットワーク上にインストールされた複数のカメラを持っていれば、カメラを管 理するために提供される IP ファインダユーティリティを使用することができま す。詳細については、付属の CD のユーザーマニュアルを参照してください。 ルータ / スイッチ / ハブ インターネットへの接続 ルーター xDSL / ケーブルモデム カメラへのリモートアクセスを有効にするには、ルータ / ポート番号を開くよう にファイアウォールを設定する必要があります。詳細については、付属の CD- ROM のユーザーズマニュアルを参照してください。 クイックスタートガイド NDF820/NDF820E...
  • Page 78 保証期間 MESSOA テクノロジー株式会社（MESSOA）は、製品が最初の購入日から 3 年 間の通常の使用下での設計、材料および製造上の欠陥であることを MESSOA か ら元の購入したパーティーを保証します。ズームレンズ、IR は、電球の LED、 および IP スピードドームの IP ボードの保証は、1 年間に制限されています。ご 購入日から MESSOA から。保証の実際の期間は、製品のシリアル番号によって 決定されます。 保証期間中に元の購入当事者によって行われるように、任意の主張は、用語と MESSOA の 3 年保証サービスプログラム契約書に記載されている手順に従わな ければなりません。販売の有効な手形は、保証資格を確立するために提示しなけ ればなりません。 RMA のメンテナンス手順を実行した後、修理された製品は、 元の保証期間の残りが保証されます。 製品保証は、自然の行為によって生じた損害には適用されません、(i) 乱用、誤 用、誤用、不適切なインタフェース、不適切な修理、不正な変更、またはデザイ ンの限界を超えてすべての操作。（II）ソフトウェア関連のコンフィギュレーシ ョンエラー、ソフトウェアの互換性やウイルス。（ⅲ）消耗品やスペアパーツを 含む、プラスチック製のハウジングとカバー、付属品、包装材料などのスペアパ ーツとして分類されているものの保証によってカバーされていません。 この限定保証は、すべての国で適用されます。製品の誤動作では、援助について は、製品を購入した当事者に連絡してくださいする必要があります。...
  • Page 79 室內球型攝影機 NDF820/NDF820E 快速安裝指南 2012-07 A1...
  • Page 81 安全訊息 „ 使用本攝影機前，請確定使用電源符合要求，使用不適合的電源可能損壞攝影 機。 „ 請勿將攝影機置放於水源或溼潮處，並應避免陽光直射。 „ 需由專業人員進行安裝，且應符合區域規範。 „ 雷擊時或長期不使用本攝影機時，請拔除攝影機電源，以免損壞攝影機。 版權聲明 未經 MESSOA 的明確書面許可，不得以任何目的、任何形式部份或全面複製或傳 送本文件。 © 2012 版權所有 免責聲明 本文件發行時，已儘可能保持其中規格及其他訊息的正確性，但不保證完全正確無 誤。若有錯誤或缺失，MESSOA 不承擔任何責任，並保留所有更改的權利，如有 修正或更改，恕不另行通知。 NDF820/NDF820E 快速安裝指南...
  • Page 82 1. 產品簡介 包裝內容 „ 室內球型攝影機 CD-ROM（使用手冊及 IP Finder） „ „ 快速安裝指南 „ 定位貼紙 RJ-45 網路線連接器 „ „ 附件 • 平頭機械螺絲 (#1) • 平頭自攻螺絲 (#2) • 塑料錨 (#3) • 橡膠墊 (#4) NDF820/NDF820E 快速安裝指南...
  • Page 83 硬體概述 連接頭 電源輸入 ( 紅 +/ 黑 -) : 連接直流 12V/ 交流 24V RJ-45 ( 乙太網路 /PoE)：連接至 10BaseT/100BaseTX 標準網路裝置（如集線器、 交換器或路由器）的 LAN 網路插孔。 BNC：接至監視器的複合視訊端子。 NDF820/NDF820E 快速安裝指南...
  • Page 84 2. 安裝 請將攝影機裝設於選定位置。攝影機可依使用者需求選擇吸頂式或壁掛式安裝。 攝影機分解 取下球型外罩固定螺絲。 以逆時針方向旋開並取下球型外罩。 輕輕將內襯機殼自固定卡榫移出，將之卸下。 3. 內襯機殼 1. 球型外罩螺絲 2. 球型外罩 調整攝影機視角 欲檢視所監控場景，請將 RCA 端子接到監視螢幕上。透過外接監視螢幕，您可進 行攝影機視角調整以獲得適當或較佳視角。 NDF820/NDF820E 快速安裝指南...
  • Page 85 複合視訊輸出之RCA 端子 橫向調整 : 旋轉鏡頭底座，調整水平視角。 上下調整 : 斜傾鏡頭座，調整垂直視角。 水平角度約為 355° 傾斜角度 = 90° 水平旋轉 : 旋轉攝影機座，調整水平位置。機座旋轉請勿超過 355 ° ，以免造成內部 纜線扭曲鬆脫或斷裂。 NDF820/NDF820E 快速安裝指南...
  • Page 86 水平旋轉 = 355° Note 傾斜角小於 82 ° , 所拍攝之影像不致產生變形扭曲。 影像變形區域 V=49.9° ( 視角 ) 82° 傾斜角度 於裝設平面鑽孔 將定位貼紙貼於欲安裝攝影機的平面上。 對準定位貼紙上圓圈孔洞 ( 有標示”+”符號處 ) 進行鑽孔。須鑽出 4 個螺絲 孔及 1 個纜線穿出孔。 NDF820/NDF820E 快速安裝指南...
  • Page 87 鏡頭方向 注意: 請依據安裝面材質 選擇適合的螺絲。詳情 請參照使用者手冊。 定位貼紙 組裝攝影機 先將塑料錨插入螺絲孔中（下圖以自攻螺絲類型示範安裝）。 定位貼紙 1. 塑料錨 2. 平頭自攻螺絲 3. 內襯機殼 5. 球型外罩螺絲 4. 球型外罩 再用自攻螺絲將攝影機底座固定於安裝面上。 NDF820/NDF820E 快速安裝指南...
  • Page 88 裝上內襯機殼。 再將球型外罩裝上。 以球型外罩所附螺絲將其鎖住固定。 Note 若要將攝影機以垂吊方式安裝，請使用機械牙螺絲。其他類型安裝平面請使用 自攻螺絲。 若為水泥平面，請先將塑料錨插入安裝孔中。對於較軟的安裝平面，請勿使用 塑料錨。 平面安裝請使用橡膠墊。 NDF820/NDF820E 快速安裝指南...
  • Page 89 將攝影機的 RJ-45 線接到電腦上。 本攝影機的 LAN 埠口支援自動 MDI/MDIX，因此不須再另接網路跳線。 確認攝影機與電腦間是否已建立連線，使用者可試著在電腦上以 ping 指令測 試。 • 首先點選“開始”選單，並選擇“所有程式”、“附屬應用程式”。 • 點選“命令提示字元”。 • 於命令提示字元視窗輸入 ping x.x.x.x， 此 x.x.x.x 即是攝影機的 IP 位址 ( 預 設位址為 192.168.1.30)。若視窗出現“Reply from…”之訊息，即表示連 線成功。 打開電腦上的網頁瀏覽器，並在網址列輸入：http://192.168.1.30/ 。 待登入視窗出現後，輸入預設使用者名稱：admin 及密碼：1234。使用者名 稱及密碼有區分大小寫。 依照您實際需求設定攝影機，進一步詳細資訊請參考隨附 CD 中的使用手冊。 NDF820/NDF820E 快速安裝指南...
  • Page 90 將攝影機連接到網路 連接區域網路 若您的網路中裝有多台攝影機，可使用隨附的 IP Finder 工具來管理攝影機。進一 步參考資訊請參考隨附 CD 中的使用手冊。 路由器 / 交換器 / 集線器 連接網際網路 路由器 xDSL/ 纜線數據機 欲進行攝影機遠端存取，使用者必須設定路由器 / 防火牆將埠號打開。進一步參考 資訊請參考隨附 CD 中的使用手冊。 NDF820/NDF820E 快速安裝指南...
  • Page 91 三年保固 自購買日起，宏訊電子科技股份有限公司 (MESSOA) 提供購買方於正常使用情況 下，予以產品在設計、材質以及作工上無缺陷之三年保固。至於變焦鏡頭、紅外線 LED 燈泡以及網路高速球型攝影機的電路板則自購買日起提供為期一年之保固。實 際的保固期將視產品序號而定。 購買方於產品保固期間內所提任何主張都應遵循宏訊電子三年保固服務計畫協定所 述之條款與規章。須出示有效銷貨單據方能提供保固服務。依照 RMA 維護程序所 維修過之產品，其剩餘保固期仍受到保固。 本保固服務不適用於：〈1〉因天災、濫用、錯誤使用、錯誤應用、不當界接、不 當維修、未經授權變更或任何超出設計限制之操作等所造成之損壞；〈2〉軟體相 關之設定錯誤、相容性以及病毒；〈3〉耗材及備用零組件，包括但不限於塑膠外 殼與蓋子、配件及包材。 本保固聲明適用於所有國家。若產品發生故障，請向銷售此產品之經銷單位尋求協 助。 NDF820/NDF820E 快速安裝指南...
  • Page 92 室内半球摄像机 NDF820/NDF820E 快速安装指南 2012-07 A1...
  • Page 93 产品中有毒有害物质或元素名称及含量 有毒有害物质或元素 部件名称 多溴 多溴二 铅 汞 镉 六价铬 联苯 苯酸 (Pb) (Hg) (Cd) (Cr(VI)) (PBB) (PBDE) 铜原 × ○ ○ ○ ○ ○ 材、 铜柱 磁性 材料 × ○ ○ ○ ○ ○ (EMI CORE) × ○ ○ ○ ○...
  • Page 94 安全信息 开启摄像机前，请确保所用电源符合要求。使用不适当的电源可能会损坏摄像 „ 机。 请勿将摄像机存放在靠近水源或潮湿、过热、阳光直射和很冷的地方。 „ 请由专业人士安装摄像机，并确保符合当地规程。 „ 雷电期间或长时间不使用时请拔除摄像机电源线，以免损坏摄像机。 „ 版权 未经 MESSOA 的明确书面许可，不得以任何目的、任何形式部份或全面复制或传 送此文件。 © 2012 版权所有 免责声明 在发布此文件时我们已尽可能保证其中技术参数及其他信息的准确性，但不保证完 全准确。若有错误或遗漏，MESSOA 不承担任何责任，并保留所有权利，内容如 有修正或改变，恕不另行通知。 快速安装指南 NDF820/NDF820E...
  • Page 95 1. 产品介绍 1.1 标准配备 室内半球摄像机 „ CD-ROM ( 使用手册和 IP Finder) „ 快速安装指南 „ 定位贴 „ RJ-45 连接器 „ 附件 „ 平头机械螺丝 (#1) • 平头自攻螺丝 (#2) • 壁虎（塑料锚）(#3) • 橡胶垫 (#4) • 快速安装指南 NDF820/NDF820E...
  • Page 96 1.2 硬件概述 接插件 电源输入 ( 红 +/ 黑 -) : 接电源 , DC12V/AC24V RJ-45 连接器 : 连接网络 & PoE ( 以太网供电 ) BNC：复合视频输出 快速安装指南 NDF820/NDF820E...
  • Page 97 2. 摄像机安装 2.1 安装摄像机 请将摄像机安装在预定位置，用户可根据需要选择吸顶式或壁挂式安装。 拆卸摄像机 拧下半球外罩上的固定螺丝。 逆时针旋转半球外罩，从机器壳体上取下半球外罩。 轻轻地从机器壳体的两个凹槽上取下内衬。 3. 内衬 1. 半球外罩螺丝 2. 半球外罩 钻安装孔 将“定位贴”置于安装面。 请注意定位贴上的圆圈标识 ( 下图中标注有符号“+“ ) ，在天花板 / 墙壁上 钻 4 个螺丝孔，1 个线缆穿接孔。 快速安装指南 NDF820/NDF820E...
  • Page 98 镜头方向 注意: 请根据安装面的材质 选择相应的螺丝，详情 请参阅本手册 定位贴 安装摄像机 将塑料锚插入螺丝孔中（下图以自攻螺丝为例进行安装说明）。 定位贴 1. 塑料锚 2. 平头自攻螺丝 3. 内衬 5. 半球外罩螺丝 4. 半球外罩 用自攻螺丝将摄像机底座固定在安装面上。 快速安装指南 NDF820/NDF820E...
  • Page 99 Note 若要将摄像机安装在下垂的支架上，请使用机械牙螺丝；其他安装面请使用自 攻螺丝。 若为水泥安装面，请将塑料锚插入安装孔中。硬度稍弱的安装面，请勿使用塑 料锚。 表面安装时请使用橡胶垫。 调节摄像机视角 将 RCA 端子连接到监视器上，检查监控视图。用户可通过外接监视器调节摄像机 视角、变焦和聚焦。 RCA 端子可用于复合视 频输出 水平调节 : 旋转镜头底座，调节水平角度。 倾斜调节 : 倾斜镜头底座，调节垂直角度。 快速安装指南 NDF820/NDF820E...
  • Page 100 水平角度约 355° 倾斜角度 = 90° 水平旋转 : 旋转半球底座，调节水平位置。底座旋转请勿超过 355°，以免导致内 部线缆缠绕或断裂。 水平旋转 = 355° 快速安装指南 NDF820/NDF820E...
  • Page 101 倾斜角度小于 82°时 , 图像没有扭曲。 图像扭曲区域 V=49.9° ( 视角 ) 82° 倾斜角度 组装摄像机 安装内衬。 安装半球外罩。 用附带的螺丝固定半球外罩。 2.2. 初始化设置 连接摄像机与网络基础设施前，建议用户先将摄像机连接到电脑，进行初始化配 置。 设置电脑的 IP 地址，此地址应与摄像机的默认 IP 地址处于同一网段（摄像机 默认 IP 为 192.168.1.30），如： IP 地址 ：192.168.1.100 • 子网掩码 : 255.255.255.0 • 将摄像机的 RJ-45 线缆接到电脑上。 快速安装指南 NDF820/NDF820E...
  • Page 102 由于摄像机的 LAN 端口支持自动 MDI/MDIX， 因此无需再使用一条交叉缆线。 为确保摄像机与电脑连接成功，用户可尝试在电脑上 ping 一下该摄像机。 首先点击“开始”菜单，选择“程序”,“附件”。 • 选择“命令提示符”，单击“确定”。 • • 输入 ping x.x.x.x, 此处 x.x.x.x 是摄像机的 IP 地址 ( 默认地址为 192.168.1.30). 若出现“Reply from…”提示信息 , 则表示连接成功。 在电脑上打开网页浏览器，并在地址栏输入：http://192.168.1.30/ 出现登录提示框后，输入默认用户名： admin 和密码：1234。注意输入的用 户名和密码要区分大小写。 根据需要进行相应的设置，更多信息请参阅随机附送 CD 中的用户手册。 快速安装指南 NDF820/NDF820E...
  • Page 103 2.3 连接摄像机至用户网络 连接局域网（LAN） 若用户网络中连接有多台摄像机，可使用附带的 IP Finder 工具管理摄像机。更多 信息可参阅随机附送 CD 里面的用户手册。 路由器 / 交换机 / 集线器 连接因特网 路由器 xDSL/ 有线调制解调器 远程访问摄像机前，用户需开放路由器和 / 防火墙设置的端口号。更多信息请参阅 随机附送 CD 里面的用户手册。 快速安装指南 NDF820/NDF820E...
  • Page 104 3 年有限保修期 MESSOA 公司承诺自产品购买之日起 3 年，您从 MESSOA 购买的产品在正常使 用的情况下，无设计、材料以及工艺上的缺陷；但变焦镜头、红外灯、网络快球的 IP Board 仅有一年的保修期限。产品的实际保修期由产品上的序列号决定。 顾客在产品保修期内提出的要求都应遵循“MESSOA 3 年保修服务项目协议”中 的条款和规程。请您提供有效购买凭证，获取保修服务；根据 RMA 程序送修后的 产品继续享有原保修期的剩余时间。 以下情况均不在保修范围之内： （i）由于自然灾害，用户的滥用、误用、连接不当、 非正常修理、未经 MESSOA 授权人员进行修改，或任何超出设计限制的操作而产 生的损坏；（ii）与软件相关的配置错误、软件的兼容性和病毒；（iii）耗材及配件， 包括但不局限于塑料护罩和外壳、附件以及包装材料。 本有限保修声明适用于所有国家。任何产品故障，请联系该产品供应商获取帮助。 快速安装指南 NDF820/NDF820E...

This manual is also suitable for:
