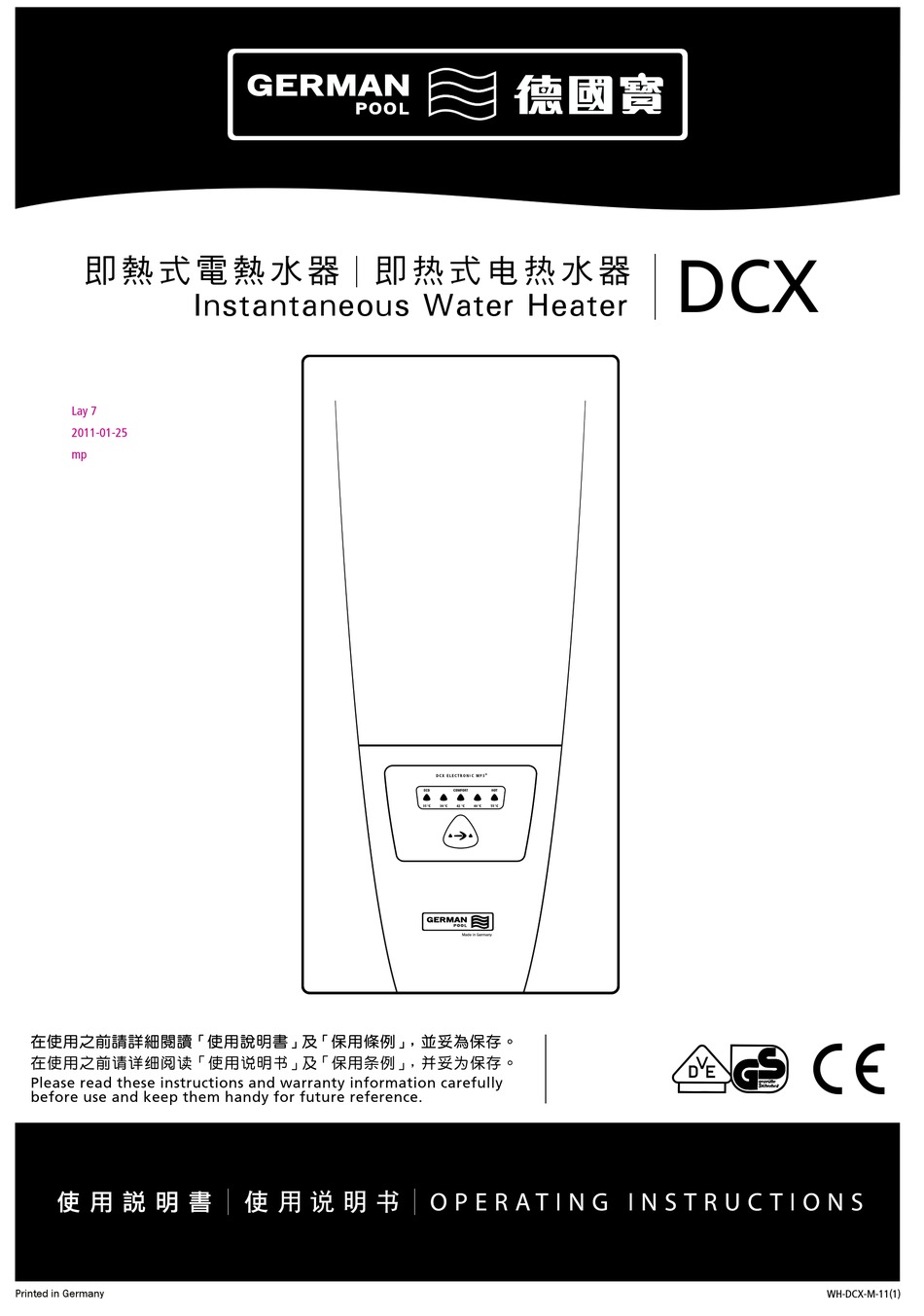

即 熱 式 電 熱 水 器
即 熱 式 電 熱 水 器
Lay 7
2011-01-25
mp
在使用之前請詳細閱讀 「使用說明書」及「保用條例」 ， 並妥為保存。
在使用之前請詳細閱讀 「使用說明書」及「保用條例」 ， 並妥為保存。
在使用之前請詳細閱讀「使用說明書」及「保用條例」 ， 並妥為保存。
在使用之前請詳細閱讀「使用說明書」及「保用條例」 ， 並妥為保存。
Please read these instructions and warranty information carefully
Please read these instructions and warranty information carefully
before use and keep them handy for future reference.
before use and keep them handy for future reference.
Printed in Germany
Printed in Germany
Instantaneous Water Heater
Instantaneous Water Heater
使 用 說 明 書
使 用 說 明 書
即 热 式 电 热 水 器
即 热 式 电 热 水 器
DEX
DEX
DCX
WH-DEX-M-10(2)
WH-DEX-M-10(2)
WH-DCX-M-11(1)
Advertisement
Chapters
Table of Contents
Related Manuals for German pool DCX
Summary of Contents for German pool DCX
- Page 1 Please read these instructions and warranty information carefully before use and keep them handy for future reference. before use and keep them handy for future reference. 使 用 說 明 書 使 用 說 明 書 Printed in Germany Printed in Germany WH-DEX-M-10(2) WH-DEX-M-10(2) WH-DCX-M-11(1)
-
Page 2: Overview
1. Overview When ordering spare parts, please always specify the appliance model and serial number. wall bracket 82520 DCX hood 82508 non-return valve 82246 flow sensor 82526 thermal sensor set 82512 control panel support 82573 inlet pipe 82531 fine filter... -
Page 3: Table Of Contents
16. Trouble-shooting and service ................15 3. Environment and recycling German Pool is very conscious of environmental protection, and this also includes packaging materials. You can care for the environment by carefully segregating waste. -
Page 4: For Your Own Safety

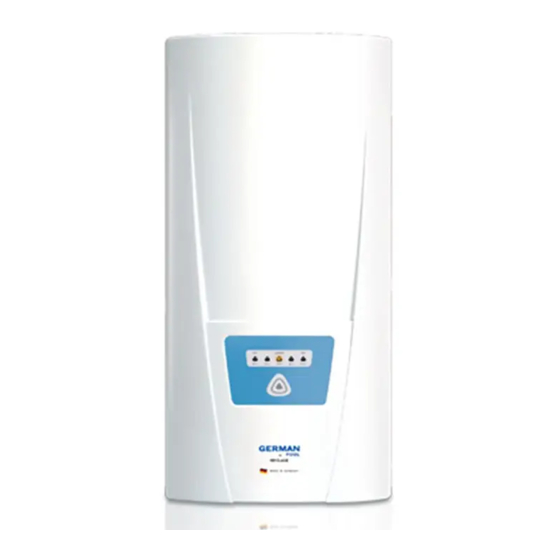

5. Description of appliance The instantaneous water heater DCX is a micro processor-con trolled, pressure-resistant water heater for a decentralised water supply to one or more taps. -
Page 5: Technical Specifications
6. Technical specifications Model Art.no. 3200-34217 Rated capacity (Rated current) 16.2 kW..27 kW (25 A..39 A) 16.2–19.4 kW (25..27 A) 19.0 – 22.6 kW (29..30 A) 21.6 – 25.8 kW (33..36 A) 24.4 –27.0 kW (37..39 A) Chosen capacity / current Electrical connection 3/PE 380..415 V AC 3/PE 400 V AC... -
Page 6: Installation
8. Installation The following regulations must be observed: • Installation must comply with all statutory regulations, as well as those of the local electricity and water supply companies. • The specifications on the rating plate • Technical specifications Installation site • Appliance must only be installed in frost-free rooms. Never expose appliance to frost. • The Appliance must be wall mounted and has to be installed with water connectors downward. -
Page 7: Wall Bracket
8. Installation Installing the wall bracket If you install the instantaneous water heater DCX instead of a conventional instantane- ous water heater, there is generally no need to drill holes for the wall holder. In this case, you only need to screw in the double nipples (16) as described in 2. and to secure the wall bracket. -
Page 8: Hot Water Connection
8. Installation Installing connection pieces 1. As shown in the illustration, screw the cold water connection piece (13) with the union nut and the 1/2“ seal onto the cold water connection. 2. Screw the hot water connection piece (1) with the union nut and the 1/2“ seal onto the hot water connection. -
Page 9: Direct Connection
8. Installation 4. Screw the plastic knurled nut onto the threaded rod of the wall bracket. 5. Open the water supply line to the unit and slowly open the shut-off valve (13c) in the cold water connection piece (13) (Pos.I). Check all connec tions for leaks. 6. -
Page 10: Electrical Connection (Only By A Specialist)
10. Electrical connection (only by a specialist) Please observe: • The installation must comply with current IEC and national local regulations Wiring diagram or any particular regulations, specified by the local electricity supply company • Observe the rating plate and technical specifications • The unit must be earthed! Structural prerequisites • The appliance must be installed via a permanent connection. - Page 11 10. Electrical connection (only by a specialist) Electrical connection from below Check that the power supply is switched off prior to electrical connection! 1. Strip approximately 6 cm off the connecting cable above the wall outlet. With the smaller opening ahead, slide the water splash protection sleeve (14) over the con- necting cable so that the sleeve is flush with the wall.
- Page 12 10. Electrical connection (only by a specialist) Electrical connection from above Check that the power supply is switched off prior to electrical connection! 1. Open the prepared breaking point (S) in the upper part of the appliance by pressing with a blunt implement (e.g. srewdriver). 2.
-
Page 13: Initial Operation
11. Initial operation 1. Before making the electrical connec tion, fill the mains and the appliance with water by carefully opening and closing the hot water tap in order to vent completely. After every draining (e.g. after work on the plumbing system or following repairs to the appliance), the heater must be re-vented in this way before starting it up again. -
Page 14: Cleaning And Maintenance
Maintenance work must only be conducted by an authorised professional. Cleaning and replacing the filter strainer The cold water connection of the instantaneous water heater DCX is equipped with an integrated shut-off valve and a strainer. Soiling of the strainer may reduce the warm water output. -
Page 15: Venting After Maintenance Work
15. Venting after maintenance work The instantaneous water heater DCX must be vented before using it for the first time. Each time the appliance is emptied (e.g. after work on the plumbing system, if there is a risk of frost or following repair work), the appliance must be re-vented before it is used again. -
Page 16: 概觀圖
1. 概觀圖 訂購時請註明熱水器型號及機身編號。 掛接背板 82520 DCX 蓋 82508 止回閥 82246 流量感應器 82526 熱感應器 82512 控制面板支架 82573 入水管 82531 過濾網 熱感應器 82162 82512 限流器 89110 出水管 82529 框架 82571 熱水接駁 82085 冷水接駁 82074 旋入杬牙 1/2“ 電線封環 濺水保護套 組件 82110 組件 82180 組件 82060... -
Page 17: 內容
2. 內容 1. 概觀圖 ....................16 2. 內容 . -
Page 18: 安全守則
· 切勿將本熱水器置於結霜環境下。 · 本熱水器必須隨時接地。 · 最低特定供水電阻不可低於標籤上所列之數值。 · 最高水壓不得高於標籤上所列之數值。 · 初次試機前及每次需要將熱水器內的儲水排空時(例如：進行供水系統維修或有結霜可能或維修保養)，需依本說明 書內之有關指示將熱水器內的空氣排出。 · 在任何情況下，均勿在關掉電源前打開前蓋。 · 切勿對本熱水器(包括熱水器機體、電線或水管) 進行任何技術性改動。 · 請注意，高於43 °C的水會被界定為熱水(對於兒童尤甚)，且可能導致燙傷。熱水器經使用一段時間後，配件和水 龍頭的溫度可能非常高。 · 發生故障時，請立即切斷保險絲。如有漏水，應立即關掉冷水水源，並且必須由客戶服務部門或獲授權的專業人 員維修。 · 除有負責其安全的人士監督或獲得如何使用本熱水器的指示，否則任何活動能力有限或情緒、神智有問題的人士 均不可使用本熱水器。必需監督兒童以確保兒童不會玩弄熱水器。 5. 本熱水器簡介 DCX即熱式熱水器是由微電腦控制的抗壓熱水器，可將熱水供應至一個或多 個水龍頭。 打開熱水水龍頭時，本即熱式熱水器隨即自動啟動。關上水龍頭時，本熱水 器即自動關閉。 其電子控制系統會視入水水溫及流量自動調控耗電量，從而達到設定的出水 水溫，最高以熱水器的電力限制為準。 您也可將即熱式熱水器提供的熱水(55 °C)與水龍頭流出的冷水相混合來確定 出水水溫。不過，在即熱式熱水器的螢幕上選擇待使用的相對水溫而不混合 水龍頭流出的冷水，既省電又省水。 若入水水溫低且水流量高，則會因熱水器的效能已達上限而無法達到預設的 出水水溫。 降低水龍頭的水流量即可提高出水水溫。 本即熱式熱水器可與電子式即熱式熱水器專用的外接減載繼電器搭配使用， 或是與特製的減載盒搭配使用，以使本熱水器與機電式炊具一同運作(請參閱 安裝指示)。建議使用本公司的DEX與DSX熱水器，因為這些熱水器具有特殊 的操作模式可供減載繼電器使用。... -
Page 19: 規格
6. 規格 型號 編號 3200-34217 額定功率/額定電流 16.2 kW..27 kW (25 A..39 A) 16.2–19.4 kW 19.0 – 22.6 kW 21.6 – 25.8 kW 24.4 –27.0 kW 選擇功率/電流 (25..27 A) (29..30 A) (33..36 A) (37..39 A) 接駁電源 3/PE 380..415 V AC 3/PE 400 V AC 最低電線尺寸要求 4.0 mm 4.0 mm 6.0 mm 最大熱水量(公升/分) 10.7 12.3 13.8 Δt = 28K 10.2 Δt = 38K 額定容量 0.4 l 類型 額定壓力1 MPa (10 bar) 加熱系統 裸露電阻絲加熱系統IES ® 要求來水電阻@15 °C ≥ 1100 Ωcm 導電性能 ≤ 90 mS/m 入水水溫... -
Page 20: 安裝
8. 安裝 安裝時必需遵守下列指示: · 當地有關之電線安裝條例及安全標準。 · 電力供應商及水務署之安全條例。 · 標籤上的規格 · 技術規格 安裝地點 · 安裝地點必須全年都不結霜。 · 此熱水器只可作掛牆式安裝，出入水接駁喉位向下。 · 熱水器的防護等級為IP25，按照VDE0100 part 701，必須安裝於保護區1內。 · 為避免失溫，應將熱水器安裝於最接近出水位置。 · 為方便保養工作，應在供水喉位置裝上閘掣。 · 可選用銅或鋼喉，如選用膠喉，該膠喉必須符合DIN16893 Series 2規格。 熱水喉必須有保溫保護。 · 來水電阻最少應為1100 Ωcm 15 °C。 根據國家機關規定，提供噪 音行為適用性證明之常規測 試證書。... - Page 21 8. 安裝 安裝牆上掛碼 安裝此熱水器並不需要鑽牆裝上牆上掛碼，只需將杬牙如下列2.裝上便可。 1. 安裝前先清洗供水喉管。 2. 用12mm六角螺絲鎖匙將杬牙(16)旋入牆上接駁位置，旋妥杬牙後，杬牙 應外露12mm。 3. 將附上的模板放在牆上適當位置以配合冷熱水位置。根據模板位置記下鑽 孔位置，用6mm鑽咀鑽孔，放入合縫釘旋入掛碼。 4. 可用附上的水平板碼調校牆面不平或傾斜情況達30mm，視乎程度，水平 板碼應裝在牆壁與掛碼之間。 (16)
- Page 22 8. 安裝 安裝接駁件 1. 如圖所示將緊固螺母密封圈與冷水進水配件連接。 2. 如圖所示將緊固螺母密封圈與熱水出水配件連接。 安裝熱水器 1. 若要打開熱水器外蓋，請取下面板，並鬆開主外蓋的螺絲。 · 更換熱水器時，熱水器的上半部可能仍連接電源線。若為這種情況，請依 照「從上方連接電源線」中的指示。 (13) 2. 將熱水器掛在掛接背板(8)上，如有需要可略為彎曲出水喉。 3. 將兩個3/8“緊固螺母及3/8“密封圈旋入進出入連接配件內。...
-
Page 23: 直接接駁
8. 安裝 4. 將膠螺母旋入牆上掛碼螺紋棒上。 5. 打開冷水供水喉，慢慢旋開閘掣 (13 c)，查看有否滲漏。 6. 接着連續打開及關閉熱水龍頭數 次將熱水器內的空氣排出。 (13 C) 9. 直接接駁 直接接駁，2個1/2“杬牙及1/2“密封 圈必需旋入冷熱水接駁件的1/2“緊固 螺母內。取出冷熱水接駁件的1/2“密 封帽，然後旋入杬牙的開放一端。將 冷水及熱水的接連配件旋入熱水器機 身及送水管的3/8“緊固螺母及3/8“密 封圈。 直接接駁安裝,應利用附上的水平板， 盡量垂直緊貼牆身安裝，可同時利用 接駁喉管下半部的固定孔固定位置。 喉管的喇叭接頭必需連1/2“緊固螺 母及1/2“密封圈旋入冷熱喉的1/2“ 接連配件。並在爐底部開孔讓冷熱 水喉穿過。 直接接駁時請注意：將沙隔置於冷水 入水接駁位！... -
Page 24: 電線接駁(必須由合格技師負責)
10. 電線接駁(必須由合格技師負責) 請注意 線路圖 · 必須按當地的電線安全標準安裝。 · 參照標籤上註明的技術規格。 · 熱水器必須接駁地線。 結構要求 · 必須透過永久的接駁裝置安裝本熱水器。熱水器必須接地！必須遵守 10 mm 的電源線尺寸上限。 · 電線不應有任何毀損情形。安裝後，線路不可處於可直接觸及的狀態。 · 安裝端應提供全極點斷電裝置(如透過保險絲)，其每一極點的接觸開口至 少有3公釐。 1. 電子線路 · 為保護本熱水器，應以等同於本熱水器額定電流的跳脫電流裝設保險絲元件。 2. 發熱線 3. 安全限壓制/安全熱切斷器 減載盒/繼電器 4. 線排 若進一步連接三相位熱水器，建議使用CLAGE的特製減載盒(貨號82260)。 也可將減載繼電器(CLAGE貨號82250)連接到火線L 。 視當地狀況而定，減載繼電器可能會因即熱式熱水器耗電量過低而跳電(低溫設 定點或低水流量)。在這種情況下，就必須設定較高的水溫或較高的水流量。 建議使用本公司的DEX與DSX熱水器，因為這些熱水器具有特殊的操作模式 可供減載繼電器使用。... - Page 25 10. 電線接駁(必須由合格技師負責) 底部標準電線接駁 接駁電線前，請必先確定電源已關上。 1. 從牆上插蘇位預留6cm電線，套入濺水保護套，使保護套與牆身齊平， 確保如有漏水也不會沾濕電線。 2. 打開控制板。 3. 按線路圖接上電線，此熱水器必須接駁地線。 4. 將電線的保護套拉上並套入中間層板的凹位，再蓋上中間層板的面板， 再用螺絲將電路板蓋面鎖緊。 5. 用螺絲將熱水器面蓋鎖緊。 注意: 如有需要，可將接駁線插改放置於熱水器上半部，如需這樣做，請參照下 一部份指示。 (14)
- Page 26 10. 電線接駁(必須由合格技師負責) 上面部份電線接駁 接駁電線前，請必先確定電源已關上。 1. 用工具(例如螺絲批)按壓預先預備的開孔位置(S)。 2. 介開電線位密封膠蓋，介開的面積應略為少於電線的面積以確保最佳的防 水性能,將密封膠蓋套入入線孔。 3. 從牆身電線出線位預留約6cm電線，將電線經密封膠蓋穿入熱水器內。 4. 將熱水器掛在背碼上，背碼有螺紋的支柱應套入熱水器的孔內。 5. 旋鬆電線接駁線插的螺絲，將線插移往上部位置，再接駁線插。 6. 按照第23頁的線路圖接駁電線，此熱水器必需接駁地線。 7. 裝回及固定外殼，然後裝回面板。...
-
Page 27: 初步操作
11. 初步操作 1. 接上電源前，請先將水注入供水喉管及熱水器內：小心開關熱水水龍頭， 以將熱水器內的空氣排出。每次將熱水器內的儲水排空後(如進行供水系統 維修或熱水器後續維修後)，必須將熱水器內的空氣再次排出，然後再啟動 熱水器。 注意「功率選擇」 (僅能由獲授權的專業人員調整，否則保固作廢。)初次接上電源後，選擇 最大功率。 最大可容許功率需視乎安裝地點情況而定。 務必注意「技術規格表」所提 供的資料，特別是電源線尺寸的規定及用於連接電線的保險絲防護裝置。 此外，所有電線安裝均須遵照安裝地點所在國家及電力公司的有關法規(德 國：DIN VDE 0100)。 2. 開啟熱水器電源。 3. 打開熱水水龍頭。 檢查熱水器的功能。 4. 向使用者說明即熱式熱水器的運作方式，並交付操作指示。 ® 5. 利用線上註冊(本公司網站網址)註冊熱水器，或填寫保證註冊卡，然後將 之寄回總公司客服部。 多功率糸統 多功率系統 額定功率(最高功率)為27kW/400V及 可調校為24kW, 21kW或18kW。 (僅能由獲授權的專業人員選擇功率，否則保固作廢) 1. 交貨時，熱水器效能已調整為24 kW，且DIP開關以貼紙密封。若需變更 18 kW 效能，請相應設定開關，並用隨附的貼紙將新的調整設定密封起來。 注意： 21 kW 更換新的部件時，請選擇較先前為高的功率(因為歐洲改採400 V系統)。... -
Page 28: 清潔及保養
您可利用溫度選擇鍵 快速選擇熱水器常用的五種預設溫度之一： 「洗手」35 °C、「淋浴」38 °C、「泡澡」42 °C、「廚房」48 °C 及「清洗」55 °C。 每按一下按鍵即可將溫度設為下一個等級： 35 °C 38 °C 42 °C 48 °C 55 °C 再按下 鍵，即可重新循環。 本熱水器具有五個彩色LED指示燈，其中一個會亮起以指出目前所選溫度。 14. 保养 必須由合格技師負責保養。 清洗及更換沙隔 DCX熱水器的冷水入水接駁位配備有綜合式的閘制及沙隔，沙隔藏有污垢會 (13 C) 減低熱水出水量，必須定時清理或更換: 1. 先關掉電源。 2. 打開面蓋後,關掉冷水入水喉內的閘制(13 c) 3. 旋鬆螺絲塞子(13 b)取出沙隔(13 a)。 4. 沙隔(13 a)可以清洗或更換。 (13 B) (13 A) 5. 放回沙隔後，旋緊螺絲塞子。 6. 慢慢打開閘制。 7. 開關熱水龍頭數次將熱水器內的空氣排出。 8. 裝回面蓋，再接駁電源。... -
Page 29: 保養工作後的排氣程序
15. 保養工作後的排氣程序 初次使用即熱式熱水器DCX時，必須先將熱水器內的空氣排出。每次將熱水 器內的儲水排空後(如進行供水系統維修、可能結霜或熱水器後續維修後)， 必須將熱水器內的空氣再次排出，然後再使用熱水器。 1. 關掉電源總掣。 2. 開啟冷水龍頭清洗水喉以免污染熱水器及水喉配件。 3. 開啓再關閉熱水掣，直至管內不再排出空氣，使熱水器內空氣完全排出。 4. 然後再接駁電源。 16. 故障處理檢查要點 本熱水器出廠前經多次反覆測試，如有故障，一般由小問題引致。 首先可嘗試重新開關電源重設電子設定。其次可參考以下列表措施解決問 題，這樣可節省不必要的維修費用。 故障 原因 措施 必需由合格技師維修。 維持冷水水溫 主保險絲跳脫 更新或啟動保險絲 如參考列表未能處理有關問題，請聯 清潔蓮蓬頭、噴水調節器 出水喉管髒污或鈣化 絡德國寶客戶服務部。 或篩網 熱水流量過弱 濾網髒污或鈣化 清潔濾網 未達所選溫度 水流流量過大(冬季？) 降低出水口的水流量 總代理: 德國寶(香港)有限公司 香港九龍土瓜灣馬頭角道116號新寶 工商中心高層地下2-4室... -
Page 30: 概观图
1. 概观图 订购时请注明热水器型号及机身编号。 挂接背板 82520 DCX 盖 82508 止回阀 82246 流量感应器 82526 热感应器 82512 控制板支架 82573 入水管 82531 过滤网 热感应器 82162 82512 限流器 89110 出水管 82529 框架 82571 热水连接 82085 冷水连接 82074 双丝接头 1/2“ 电线封盖 溅水保护套 组件 82110 组件 82180 组件 82060... -
Page 31: 目录
2. 目录 1. 概观图 ....................30 2. 目录 . -
Page 32: 安全守则
· 切勿将本热水器置于结霜环境下。 · 本热水器必须随时接地。 · 最低特定来水电阻不可低于标签上所列之数值。 · 最高水压不得高于标签上所列之数值。 · 初次试机前及每次需要将热水器内的储水排空时(例如：进行供水系统维修或有结霜可能或维修保养)，需按本说明 书内之有关指示将热水器内的空气排出。 · 任何情况下，在关掉电源前均不可打开前盖。 · 切勿对本热水器(包括热水器机体、电线或水管)进行任何技术性改动。 · 请注意，温度高于43℃的水会被界定为热水(对于儿童尤甚)，且可能导致烫伤。热水器使用一段时间后，配件和水 龙头的温度可能非常高。 · 发生故障时，请立即切断保险丝。如有漏水，应立即关掉冷水水源，并且必须由客户服务部门或获授权的专业人 员维修。 · 除有负责其安全的人员监督或获得如何使用本热水器的指示，否则任何活动能力有限或情绪、神智有问题的人员 均不可使用本热水器。必需监督儿童以确保儿童不会玩弄热水器。 5. 本热水器简介 DCX即热式热水器是由微电脑控制的抗压热水器，可将热水供应至一个或多 个水龙头。 打开热水水龙头时，本即热式热水器随即自动启动。关上水龙头时，本热水 器即自动关闭。 其电子控制系统会视入水水温及流量自动调控耗电量，从而达到设定的出水 水温，最高以热水器的电力限制为准。 您也可将即热式热水器提供的热水(55℃)与水龙头流出的冷水相混合来确定 出水水温。不过，在即热式热水器的屏幕上选择待使用的相对水温而不混合 水龙头流出的冷水，既省电又省水。 若入水水温低且水流量高，则会因热水器的效能已达上限而无法达到预设的 出水水温。降低水龙头的水流量即可提高出水水温。 本即热式热水器可与电子即热式热水器专用的外接减载继电器搭配使用，或 是与特制的减载盒搭配使用，以使本热水器与机电式炊具一同运作(请参阅安 装指示)。建议使用本公司的DEX与DSX热水器，因为这些热水器具有特殊的 操作模式可供减载继电器使用。... -
Page 33: 规格
6. 规格 型号 货号 3200-34217 额定功率/额定电流 16.2 kW..27 kW (25 A..39 A) 16.2–19.4 kW 19.0 – 22.6 kW 21.6 – 25.8 kW 24.4 –27.0 kW 选择功率/电流 (25..27 A) (29..30 A) (33..36 A) (37..39 A) 连接电源 3/PE 380..415 V AC 3/PE 400 V AC 最低电线尺寸要求 4.0 mm 4.0 mm 6.0 mm 最大热水量(公升/分) 10.7 12.3 13.8 Δt = 28K 10.2 Δt = 38K 额定容量 0.4 l 类型 额定压力1 MPa (10 bar) 加热系统 裸露电阻丝加热系统IES ® 要求来水电阻@15℃ ≥ 1100 Ωcm 导电性能 ≤ 90 mS/m 入水水温... -
Page 34: 安装
8. 安装 安装时必需遵守下列指示： · 当地有关之电线安装条例及安全标准。 · 电力供应商及自来水公司之安全条例。 · 标牌上的规格 · 技术规格 安装地点 · 安装地点必须全年都不结霜。 · 此热水器只可作挂墙式安装，出入水连接龙头位向下。 · 热水器的防护等级为IP25，按照VDE0100 part 701，必须安装于保护区1内。 · 为避免失温，应将热水器安装于最接近出水位置。 · 为方便保养工作，应在供水龙头位置装上截止阀。 · 可选用铜或钢龙头，如选用胶龙头，该胶龙头必须符合DIN16893 Series 2 规格。热水龙头必须有保温保护。 · 来水电阻最少应为1100Ωcm 15℃。 根据国家机关规定，提供噪 音行为适用性证明之常规测 试证书。... - Page 35 8. 安装 安装挂接背板 安装此热水器不需要钻墙装上挂接背板，只需将双丝接头如下列2.装上便可。 1. 安装前先清洗供水管。 2. 用12mm六角螺丝锁匙将双丝接头(16)旋入墙上连接位置，旋妥双丝接头 后，双丝接头应外露12mm。 3. 将附上的模板放在墙上适当位置以配合冷热水位置。根据模板位置记下钻 孔位置，用6mm钻头钻孔，放入合缝钉旋入托架。 4. 可用附上的水平板调校墙面不平或倾斜情况达30mm，视乎程度，水平板 应装在墙壁与托架之间。 (16)
- Page 36 8. 安装 安装连接件 1. 如图所示将紧固螺母密封圈与冷水进水配件连接。 2. 如图所示将紧固螺母密封圈与热水出水配件连接。 安装热水器 1. 若要打开热水器外盖，请取下面板，并松开主外盖的螺丝。 · 更换热水器时，热水器的上半部可能仍连接电源线。若为这种情况，请依 照「从上方连接电源线」中的指示。 (13) 2. 将热水器挂在挂接背板(8)上，如有需要可略为弯曲出水龙头。 3. 将两个3/8“紧固螺母及3/8“密封圈旋入进出入连接配件内。...
-
Page 37: 直接连接
8. 安装 4. 将胶螺母旋入挂接背板螺纹棒上。 5. 打开冷水供水龙头，慢慢旋开截 止阀(13 c)，查看有否渗漏。 6. 接着连续打开及关闭热水龙头数 次将热水器内的空气排出。 (13 C) 9. 直接连接 直接连接，2个1/2“双丝接头及1/2“ 密封圈必需旋入冷热水连接件的1/2“ 紧固螺母内。取出冷热水连接件的 1/2“密封帽，然后双丝接头的开放一 端。将冷水及热水的接连配件旋入热 水器机身及送水管的3/8“紧固螺母及 3/8“密封圈。 直 接 连 接 安 装 , 应 利 用 附 上 的 水 平 板，尽量垂直紧贴墙身安装，可同时 利用连接龙头管下半部的固定孔固定 位置。 龙头管的喇叭接头必需连1/2“紧固 螺母及1/2“密封圈旋入冷热龙头的... -
Page 38: 电线连接(必须由合格技师负责)
10. 电线连接(必须由合格技师负责) 请注意 线路图 · 必须按当地的电线安全标准安装。 · 参照标牌上注明的技术规格。 · 热水器必须连接地线。 结构要求 · 必须通过永久的连接装置安装本热水器。热水器必须接地！必须遵守 10mm 的电源线尺寸上限。 · 电线不应有任何毁损情形。安装后，线路不可处于直接可触及的状态。 · 安装端应提供全极式断电装置(如通过保险丝)，各极之间应至少有3mm的 距离。 1. 电子线路 · 为保护本热水器，应以等同于本热水器额定电流的跳闸电流装设保险丝组件。 2. 发热元件 3. 安全限压开关/安全热切断器 减载盒/继电器 4. 端子板 若进一步连接三相位热水器，建议使用CLAGE的特制减载盒(货号82260)。也 可将减载继电器(CLAGE货号82250)连接到火线L 。 视当地状况而定，减载继电器可能会因即热式热水器耗电量过低而跳电(低温设 定点或低水流量)。在这种情况下，就必须设定较高的水温或较高的水流量。 建议使用本公司的DEX与DSX热水器，因为这些热水器具有特殊的操作模式 可供减载继电器使用。... - Page 39 10. 电线连接(必须由合格技师负责) 底部标准电线连接 连接电线前，请必先确定电源已断开。 1. 从墙上插座位预留6cm电线，套入溅水保护套，使保护套与墙身齐平， 确保如有漏水也不会沾湿电线。 2. 打开控制板。 3. 按线路图接上电线，此热水器必须连接地线。 4. 将电线的保护套拉上并套入中间层板的凹位，再盖上中间层板的面板， 再用螺丝将电路板盖面锁紧。 5. 用螺丝将热水器面盖锁紧。 注意： 如有需要，可将连接端子改放置于热水器上半部，如需这样做，请参照下 一部份指示。 (14)
- Page 40 10. 电线连接(必须由合格技师负责) 上面部份电线连接 连接电线前，请必先确定电源已断开。 1. 用工具(例如螺丝刀)按压预先预备的开孔位置(S)。 2. 割开电线位密封胶盖，割开的面积应略为少于电线的面积以确保最佳的防 水性能，将密封胶盖套入入线孔。 3. 从墙身电线出线位预留约6cm电线，将电线经密封胶盖穿入热水器内。 4. 将热水器挂在背板上，背板有螺纹的支柱应套入热水器的孔内。 5. 旋松电线连接端子的螺丝，将端子移往上部位置，再连接端子。 6. 按照第23页的线路图连接电线，此热水器必需连接地线。 7. 装回及固定外壳，然后装回面板。...
-
Page 41: 初始操作
11. 初始操作 1. 接上电源前，请先将水注入供水龙头管及热水器内：小心开关热水水龙 头，以将热水器内的空气排出。每次将热水器内的储水排空后(如进行供水 系统维修或热水器后续维修后)，必须将热水器内的空气再次排出，然后再 启动热水器。 注意「功率选择」 (必需由获授权的专业人员调整，否则保证失效。)初次接上电源后，选择 最大功率。 最大可容许功率需视乎安装地点情况而定。务必注意「技术规格表」所提 供的数据，特别是电源线尺寸的规定及用于连接电线的保险丝防护装置。 此外，所有电线安装均须遵守安装地点所在国家及电力公司的有关法规(德 国：DIN VDE 0100)。 2. 开启热水器电源。 3. 打开热水水龙头。 检查热水器的功能。 4. 向使用者说明即热式热水器的运作方式，并交付操作指示。 ® 5. 利用在线注册(本公司网站网址)注册热水器，或填写保证注册卡，然后将 其寄回总公司客服部。 多功率系统 多功率系统 额定功率(最高功率)为27kW/400V及 可调校为24kW、21kW或18kW。 (必需由获授权的专业人员选择功率，否则保证失效。) 1. 交货时，热水器效能已调整为24kW，且DIP开关以贴纸密封。若需变更效 18 kW 能，请相应设定开关，并用随附的贴纸将新的调整设定密封起来。 注意： 21 kW 更换新的部件时，请选择较先前为高的功率(因为欧洲改采400V系统)。 24 kW 27 kW 旧型热水器... -
Page 42: 清洁及保养
您可利用温度选择键 快速选择热水器常用的五种预设温度之一： 「洗手」35°C、「淋浴」38°C、「泡澡」42°C、「厨房」48°C及「清洗」55°C。 每按一下按键即可将温度设为下一个等级： 35°C 38°C 42°C 48°C 55°C 再按下 键，即可重新循环。 本热水器具有五个彩色LED指示灯，其中一个会亮起以指出目前所选温度。 14. 保养 必须由合格技师负责保养。 清洗及更换滤网 DCX热水器的冷水入水连接位配备有综合式的截止阀及滤网，滤网藏有污垢 (13 C) 会减低热水出水量，必须定时清理或更换： 1. 先关掉电源。 2. 打开面盖后,关掉冷水入水龙头内的截止阀(13 c)。 3. 旋松螺丝塞子(13 b)取出滤网(13 a)。 4. 滤网(13 a)可以清洗或更换。 (13 B) (13 A) 5. 放回滤网后，旋紧螺丝塞子。 6. 慢慢打开截止阀。 7. 开关热水龙头数次将热水器内的空气排出。 8. 装回面盖，再连接电源。... -
Page 43: 保养工作后的排气程序
15. 保养工作后的排气程序 初次使用即热式热水器DCX时，必须先将热水器内的空气排出。每次将热水 器内的储水排空后(如进行供水系统维修、可能结霜或热水器后续维修后)， 必须将热水器内的空气再次排出，然后再使用热水器。 1. 关掉电源总开关。 2. 开启冷水龙头，清洗水龙头以免污染热水器及水龙头配件。 3. 开启再关闭热水开关，直至管内不再排出空气，使热水器内空气完全排出。 4. 然后再连接电源。 16. 故障处理检查要点 本热水器出厂前经多次反复测试，如有故障，一般由小问题引致。 首先可尝试重新开关电源重设电子设定。其次可参考以下列表措施解决问题， 这样可节省不必要的维修费用。 故障 原因 措施 必需由合格技师维修。 维持冷水水温 主保险丝跳闸 更新或启动保险丝 如参考列表未能处理有关问题，请联 出水龙头管脏污或水垢 清洁花洒头、喷水调节器 络德国宝客户服务部。 固结 或筛网 热水流量过弱 滤网脏污或水垢固结 清洁滤网 未达所选温度 水流流量过大(冬季？) 降低出水口的水流量 总代理： 德国宝(香港)有限公司 香港九龙土瓜湾马头角道116号新宝... - Page 44 取檢查或測試費用。 取檢查或測試費用。 Service Centre are subject to testing and handling charges. 5. 總代理有權選擇維修或更換配件或其 5. 總代理有權選擇維修或更換配件或其 5. German Pool will, in its discretion, repair or 損壞部份。 損壞部份。 replace any defective part. 6. 產品一經被轉讓，其保用即被視作無 6. 產品一旦被轉讓，其保用即被視作無 6. This warranty will be void if there is any transfer of ownership from the original 效。...
- Page 45 Customer Service Centre 客戶服務部 客戶服務部 Hong Kong 香港 香港 German Pool (Hong Kong) Limited 德國寶(香港)有限公司 德國寶(香港)有限公司 +852 2333 6249 +852 2333 6249 +852 2333 6249 Tel : 電話： 電話： Fax : +852 2356 9798 +852 2356 9798 +852 2356 9798 傳真：...
- Page 46 116 Ma Tau Kok Road, Tokwawan, Kowloon, Hong Kong +852 2773 2888 +852 2365 6009 © 版權所有。未獲德國寶授權，不得翻印、複製或使用本說明書作任何商業用途，違者必究。 © 版權所有。未獲德國寶授權，不得翻印、複製或使用本說明書作任何商業用途，違者必究。 © All rights reserved. Copying, reproducing or using the contents of this manual is not allowed without prior authorization from German Pool, violators will be prosecuted. WH-DEX-M-10(2) WH-DCX-M-11(1)
