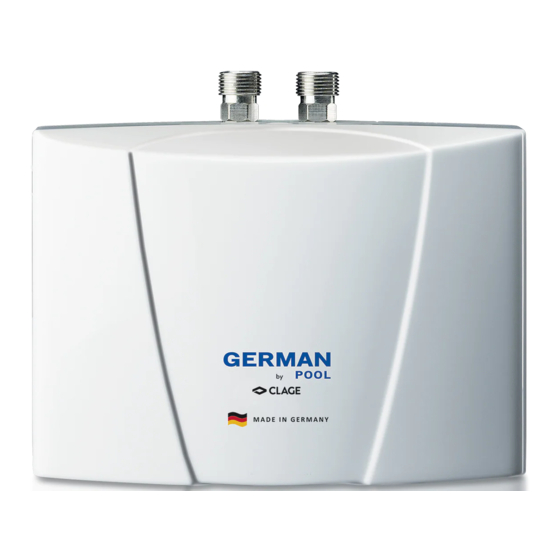

German pool GPI-M6 User Manual

Instantaneous electric water heater
Hide thumbs Also See for GPI-M6:
Table of Contents

Advertisement

Quick Links

Download this manual See also: Operating and Installation Instruction, User Manual
Instantaneous Electric
GPI-M6
Water Heater
Online Warranty Registration
Please read these instructions and warranty information carefully
before use and keep them handy for future reference.
U S E R M A N U A L
Printed in Germany
WH-GPI-M6-M-18(6)

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the GPI-M6 and is the answer not in the manual?

Questions and answers

Related Manuals for German pool GPI-M6

Summary of Contents for German pool GPI-M6

  • Page 1 Instantaneous Electric GPI-M6 Water Heater Online Warranty Registration Please read these instructions and warranty information carefully before use and keep them handy for future reference. U S E R M A N U A L Printed in Germany WH-GPI-M6-M-18(6)

  • Page 2: Table Of Contents

    Content 1.Important Notes 1.1 Using the instructions Please read these instructions carefully before installing or using the appliance! Keep the instructions 1. Important notes handy with the appliance for future use! These instructions are intended for the specialist who is responsible for the installation of the appliance, and for the end user.

  • Page 3: 重要說明

    1.Important Notes 1. 重要說明 - This appliance can be used by children aged from 3 years and 1.1 使用本說明書 - 為安全起見，安裝產品及初次使用產品前請先細閱本說明書，並保存說明書，以便作參考之用。 above and persons with reduced physical, sensory or mental - 本產品使用說明書以 www.germanpool.com 網上版為最新版本。本說明書適用於負責安裝熱水器 capabilities or lack of experience and knowledge if they have 之專業人士及熱水器用戶。...

  • Page 4: Description Of Appliance

    Under normal working conditions, incoming pressure should not exceed 0.6 MPa. Otherwise, a Fixing screws and plugs separate pressure control device is necessary. • When incoming water pressure exceeds 0.6 MPa, German Pool will not provide any repair service until a pressure control device is installed. Operating and installation instructions...

  • Page 5: Installation

    3.Installation 3.Installation Installation, initial operation and maintenance of this appliance must only be conducted by an authorised 3.1.2 Pressure-resistant (closed) outlet installations professional, who will then be responsible for adherence to applicable standards and installation regulations. We assume no liability for any damages caused by failure to observe these instructions! 3.1 Typical installations 3.1.1 Vented (open) installation Electrical connection with...

  • Page 6: Water Connection

    3.Installation 3.Installation 3.3 Water connection 3.4 Electrical connection 1. Position the instantaneous electric water heater with the water connectors vertically upward or downward for direct connection to the tap. Fill the appliance with water by repeatedly opening and closing the hot water tap before connecting to 2.

  • Page 7: Initial Start-Up

    3.Installation 4. Use 4.1.2 Replacing the cover 3.5 Initial start-up 1. Push the cover flat towards the wall bracket under the edges of the water connections. Do not switch on the electric power at this time! 2. Press down the front edge of the cover and push it forward again at the rear edge until it fits. 1.

  • Page 8: Changing The Strainer

    2. To purge the instantaneous electric water heater, open the hot water tap and wait until the water Replace heating element (by authorised GPI-M6:A faulty heating element emerges free of air bubbles. technician) 3. Switch the power supply back on again.

  • Page 9: Disposal

    Wall bracket Power supply cable Heating element 6.2 Environment and recycling GERMAN POOL is conscious of the importance of environmental protection. We extend our belief to our packaging materials. You can help the environment by carefully segregating waste. The packaging is essential for protecting the components 6.
  • Page 10 目錄 2. 產品描述 在節電的大前提下，本即熱式電熱水器使用於加熱廚房水槽或洗臉槽單次使用所需水量，可與衛浴配件一 同安裝。 重要說明 打開熱水水龍頭後，熱水器會自動開啟並將流經熱水器的水加溫。熱水器僅於此時耗電。水溫的上升溫度 使用本說明書 取決於入水流量。 安全指示 2.1技術規格 產品描述 GPI-M6 型號 技術規格 能源標籤 尺寸 0.2 公升 額定容量 1 MPa / 10 bar 包裝內容 額定壓力 1100 Ω cm 要求最低來水電阻@15℃ 安裝說明 20°C 最高來水溫度 一般安裝方式 1~ / N / PE 220 V AC 接駁電源...

  • Page 11: 產品描述

    2. 產品描述 3. 安裝說明 2.2 尺寸：毫米 本設備的安裝、初始操作和維護只能由經過授權的專業人員進行，他們將負責遵守適用的標準和安裝規 定。我們對由於不遵守這些說明而導致的任何損壞概不負責。 3.1 一般安裝方式 3.1.1 使用特殊開口水龍頭的排氣安裝方式 2.3 包裝內容 電源接駁位 接駁喉咀G ½” 即熱式電熱水器 掛接背板 螺絲及壁塞 ≧70 使用說明書 使用特殊開口水龍頭的排氣安裝方式（單位：毫米）。 P.20 P.21...

  • Page 12: 使用加壓熱水器專用水龍頭的非排氣安裝方式

    3. 安裝說明 3. 安裝說明 3.1.2使用加壓熱水器專用水龍頭的非排氣安裝方式 (封閉出水管線) 3.3 連接水管 1.安裝熱水器時，供水接頭必須垂直朝上或朝下，直接連接瓷盤水龍頭。 2.使用螺絲和尺寸適中的壁塞固定掛接背板。 3.將熱水器置於掛接背板上，再將其卡入定位。熱水器必須正確裝妥於掛接背板，否則不可操作。 電源接駁位 接駁喉咀G ½” 安裝掛接背板 ≧70 4.連接水管前，請以清水將水管徹底沖洗乾淨。 5.連接水龍頭：冷水入水管 (藍色) 和熱水出水管 (紅色) 均標示於銘牌上 (銘牌位於外蓋下方)。 使用加壓熱水器專用水龍頭的非排氣安裝方式 (封閉出水管線)（單位：毫米）。 3.2 安裝步驟說明 熱水器必須安裝在不結霜的室內緊鄰出水口處。唯安裝時使用Clage之原裝配件方可確保熱水器順利操作。 安裝時必須遵守下列事項： a.密封墊 b.濾網 - 按照DIN VDE 0100、EN 806及當地有關之電線安裝條例、安全標準、電力供應商或水務署之安全條例進 c.冷水接管 (入水) 行安裝。 d.熱水接管 (出水) - 必須注意銘牌上的技術規格。...

  • Page 13: 連接電源線

    3. 安裝說明 3. 安裝說明 3.4 連接電源線 3.5 初始使用 此時切勿打開電源！ 接上電源前，請反覆開關熱水水龍頭，將熱水器內的空氣排出。如果未進行此步驟，可能會損壞發熱線！ 1.打開熱水水龍頭，讓水流出直到沒有氣泡為止。 1.先確認已關閉電源。 2.打開電源。 2.線路橫切面要符合技術規格。 3.設定所需的出水溫度，如果無法達到理想溫度或有其他問題，請調整水流量。此步驟請參閱 「使用方式」章節。 3.電源線及穿線喉管之橫切面要與斷路器同一規格。 4.向使用者解釋熱水器的功能及使用方式，並將使用說明書交給用戶作日後參考之用。 4.a)接線箱的電源端必須要有符合VDE 0700標準的斷路器 (每一極的接觸開口至少要有3厘米)。 b)連接管經由接線盒連接到供電電源，如電路圖所示。 5.連接到永久安裝電纜 a)接線箱的電源端必須要有符合VDE 0700標準的斷路器 (每一極的接觸開口至少要有3厘米)。 4. 使用方式 b)電線的橫截面必須滿足最低電線尺寸要求，請查閱「技術規格」章節 。電線最高適用橫截面為 6平方毫米。 c)打開前蓋。 d)卸載預先裝好之電線。 熱水龍頭打開時，熱水器自動啟動。關閉熱水水龍頭，熱水自動關閉。 e)把用作永久安裝之電線穿過電線封套並把電線如電路圖所示連接。確保電線封套緊密包裹電線 周圍，以達到最佳防水保護。 4.1 銘牌掩冚 f)裝回前蓋。 掩冚內側會註明熱水器類型名稱(1)、序號(2)以及貨號(3)。 請務必接上接地線。...

  • Page 14: 拆下外蓋

    4. 使用方式 4. 使用方式 4.1.2 放回掩冚 4.3 更換濾網 1.將掩冚平放在供水接頭下的空位，朝掛接背板方向推。 即熱式電熱水器的冷水連接裝有一個濾網。濾網上之污垢積聚可能令熱水輸出減少。清洗或更換步驟 2.向下壓住掩冚前端，將掩冚推向後方的邊緣，直至掩冚固定好。 如下。 1.關閉即熱式電熱水器電源。 2.關掉冷水入水喉內的閘制。 3.把水喉從進水口中解開。進水口於銘牌（前蓋下）上以藍色標示。此步驟可能會導致漏水。 4.從冷水連接件取出濾網，清潔或更換。 5.將清潔的濾網放回冷水連接件，重新連接水管到 即熱式電熱水器的入水口。 4.2 調整水流量及溫度 6.根據「排氣」章節內容為熱水器排氣。 只能由專業技工進行調整。 拆下掩冚，擰開外蓋螺絲並拆下外蓋。 7.再連接電源。 將水流量調小：順時鐘方向轉動調整螺絲可以將水流量調小，出水溫度也會變高。 將水流量調大：逆時鐘方向轉動調整螺絲可將水流量調大，出水溫度會降低。 旋轉方向 流量 溫度 4.4 排氣 為避免損壞本熱水器，第一次使用前、進行供水系統維修後或後續維修後必須先排空熱水器中的空 氣，才能再度使用熱水器。 1.關閉熱水器的電源。 2.開關熱水水龍頭，直到水管不再排出任何空氣，而且熱水器內部的空氣全數排空為止。 3.完成此步驟之後，才能開啟熱水器電源。 4.5 保養與維護 5,7kw  - 請一律使用濕布擦拭本熱水器和配件。請勿使用具侵蝕作用或含氯的清潔劑或溶劑。 - 堆積在水管和熱水器中的污物和水垢會影響熱水器功能。如果水流量變小或出水時發出雜音，表...

  • Page 15: 常見問題及疑難排解

    5. 常見問題及疑難排解 5. 常見問題及疑難排解 如果電源線損壞，必須使用原廠電源線並由授權之專業人員更換，以避免發生危險。 備用零件 如參閱下表後仍無法排除故障，請聯絡客戶服務及維修中心。 訂購備用零件時，請務必指定熱水器型號、額定功率和序號。 下表可協助您判斷發生問題的可能原因及排解問題。 濾網 故障 原因 解決方法 供水接頭 熱水接頭 流不出水 供水管未打開 打開自來水管水閥和止水閥 掛接背板 水壓不足 檢查水壓 水流速度低於預期 電源線 水管中有污物 清掉濾網、水閥和水龍頭的污物 熱水器開關自動啟動 清掉污物或將水壓調大，關上其他水龍 水壓忽高忽低，水流量太低 和關閉 頭，將止水閥開得更大 電源供應不正確 檢查電源供應 熱水器已經啟動，但水 沒有電壓 檢查斷路器 溫沒有升高 發熱線 發熱線損壞 更換發熱線 (需由合格技術人員進行) 水管連接錯誤...

  • Page 16: 環境與回收

    - the serial number is modified, damaged or removed from the product. - 機身編號被擅自塗改、破壞或刪除。 4. German Pool will, at its discretion, repair or replace any 4. 總代理有權選擇維修或更換配件或其損壞部份。 defective part. 5. This warranty will be void if there is any transfer of 5.
  • Page 17 ACHIEVEMENT AWARD 2005 2008 2007 2015 2008 2007 2015 2014 2015 2015 © All rights reserved. Copying, reproducing or using the contents of this manual is not allowed without prior authorization from German Pool, violators will be prosecuted. www.germanpool.com WH-GPI-M6-M-18(6)
