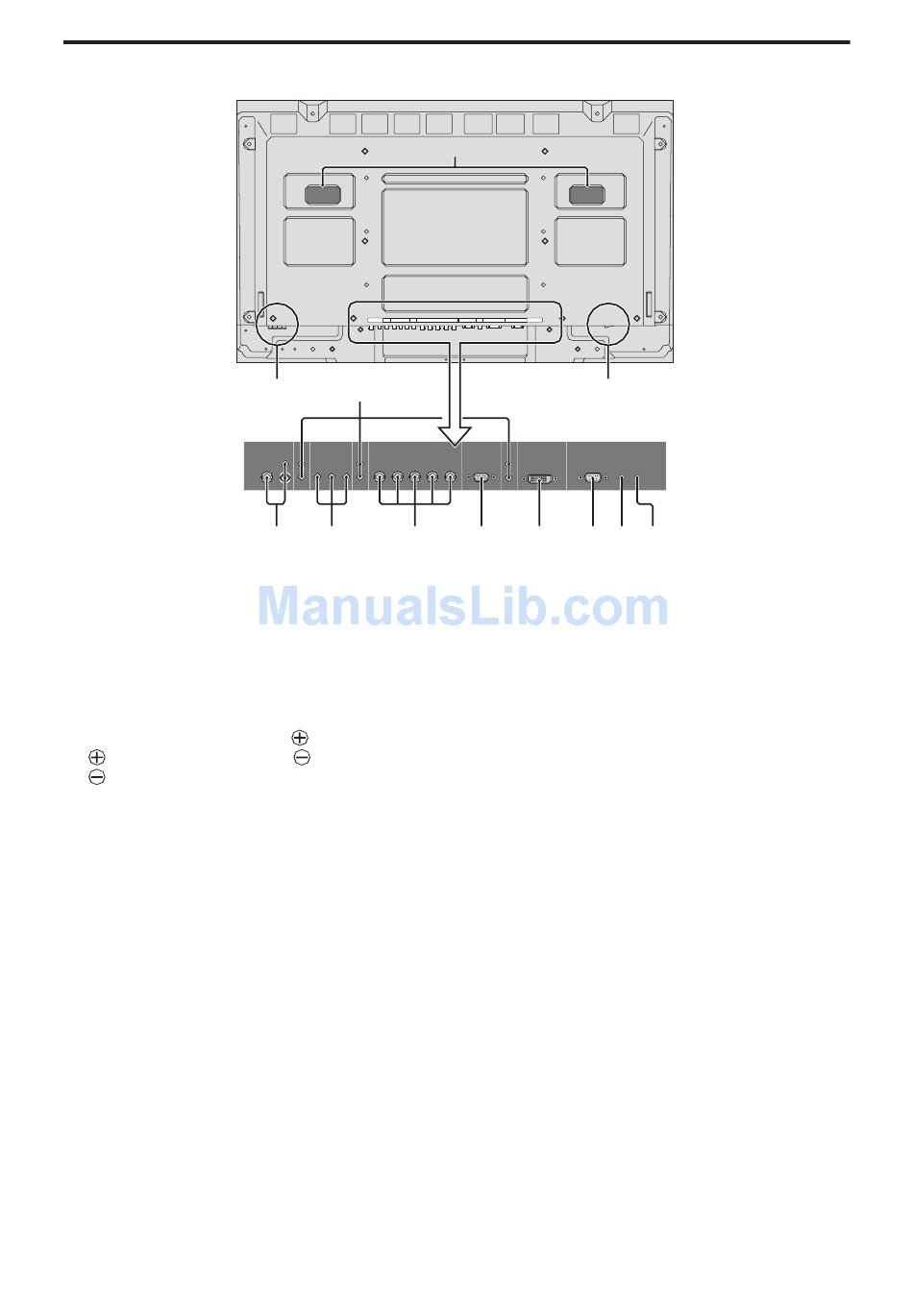

Vue arrière / Raccordements
50XM6
A AC IN (ENTREE DU CORDON
D'ALIMENTATION ELECTRIQUE CA)
Branchement du câble d'alimentation fourni avec l'ap-
pareil.
B EXT SPEAKER L et R (HP EXT. G et D)
Connexions des haut-parleurs (option). Bien respecter
la polarité. Raccorder le câble
EXT SPEAKER et le câble
EXT SPEAKER pour chaque canal GAUCHE et
DROIT.
Voir le mode d'emploi des haut-parleurs.
C VIDEO1, 2, 3 (BNC, RCA, S-Video)
Raccorder ici les magnétoscopes (VCR), les lecteurs
de DVD ou les vidéoscopes.
VIDEO1 peut être utilisé en entrée ou en sortie.
D AUDIO1, AUDIO2, AUDIO3
Bornes audio.
Cette entrée est sélectionnable. Régler le type d'image
vidéo à afficher sur l'écran de menu.
E DVD1 / HD1
Connexions pour DVD, lecteur laser vidéo haute
définition, etc.
F RGB2/ DVD2/ HD2
RGB2: Entrée du signal RGB analogique et du
signal de synchronisation.
DVD2/HD2: Vous pouvez connecter ici des DVD,
des sources Haute Définition, des
disques lasers, etc.
Cette entrée peut être réglée pour une
utilisation avec une source RGB ou
composant.
VIDEO AUDIO 1 DVD 1 / HD 1 AUDIO 2
L/R Y Cb/Pb Cr/Pr L/R
D
B
1 1 2 2 2
VIDEO AUDIO 1 DVD / HD AUDIO RGB / DVD
2 R R
1 (IN/OUT) R/Cr/Pr G/Y B/Cb/Pb
3 Y Cb/Pb Cr/Pr
L L
(MONO) (MONO)
C E F
(positif) à la borne
(négatif) à la borne
L
RGB 2 / DVD 2 / HD 2 RGB 1 AUDIO 3 RGB 3 EXTERNAL CONTROL REMOTE
R/Cr/Pr G/Y B/Cb/Pb HD VD (IN/OUT) L/R
DV I IN OUT
2
/ HD RGB 1 AUDIO 3 RGB 3 EXTERNAL CONTROL
R
HD VD
(IN/OUT) DV I ( Digital RGB )
L
(MONO)
G H I
G RGB1 (mini D-sub à 15 broches)
Raccorder ici les signaux RGB analogiques provenant
d'un ordinateur ou autre. Ce connecteur peut être utilisé
en entrée ou en sortie.
H RGB3 (DVI à 24 broches)
Connecter un signal numérique (TMDS) à partir d'une
source équipée d'une sortie DVI.
Cette entrée peut être réglée pour une utilisation avec
une source RGB3.
I EXTERNAL
EXTÉRIEURE)
Cette borne est à utiliser pour la commande et le
contrôle extérieurs (par RS-232C) du moniteur.
J REMOTE IN
Pour permettre la commande à distance câblée,
raccorder le câble de télécommande au jack
télécommande de la télécommande.
K REMOTE OUT
Pour permettre une commande à distance câblée,
raccorder le câble de télécommande au jack REMOTE
IN de l'autre moniteur d'affichage.
L Poignées
Utiliser lors de l'installation ou du transport du
moniteur plasma.
Fr-10
A
REMOTE
IN OUT
J K
CONTROL (COMMANDE
