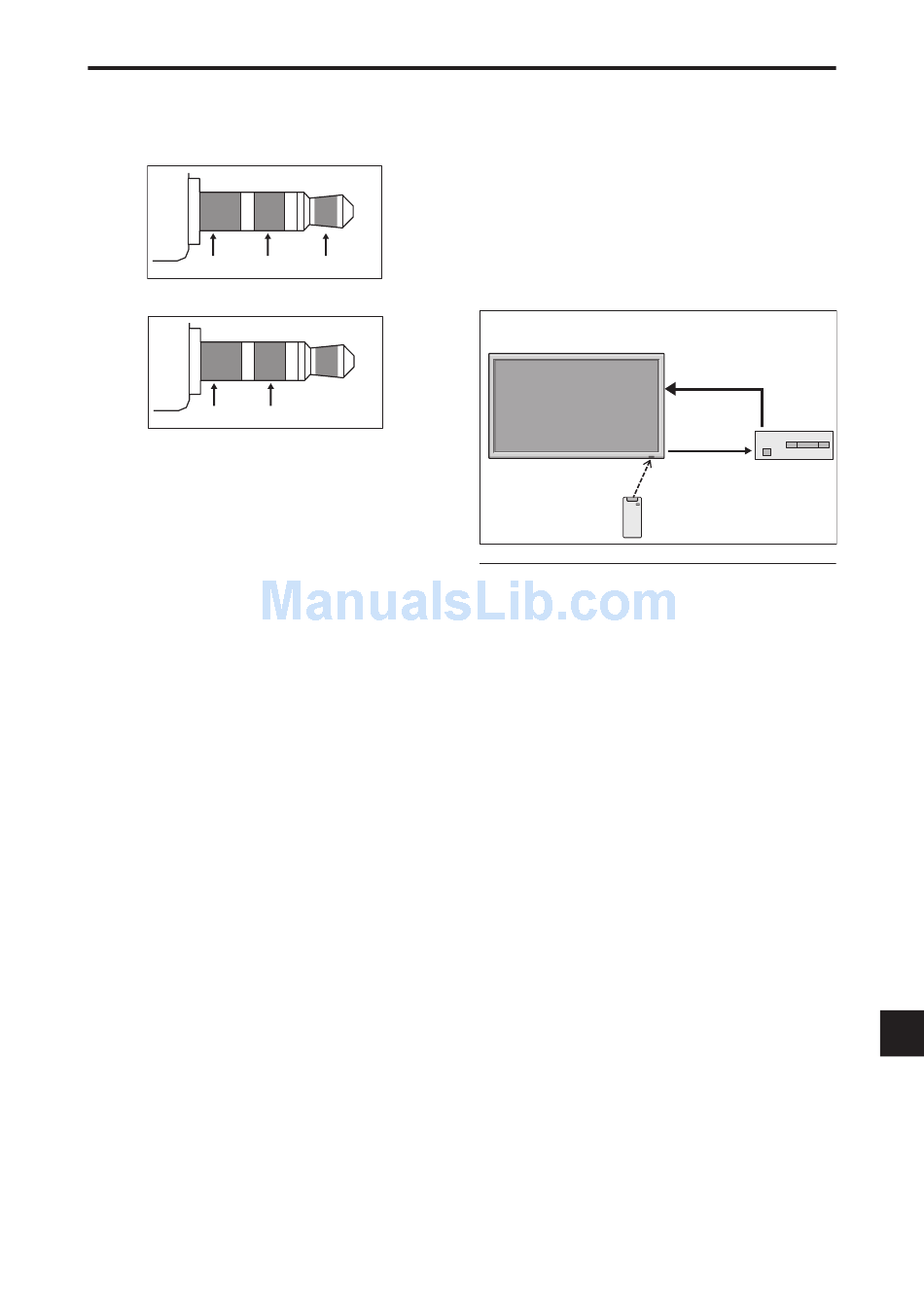

Mini Cabo 1/8 Estéreo
(não fornecido) para REMOTE IN/
OUT
Monitor de plasma REMOTE IN
GND
DATA (DC +5 V)
Monitor de plasma REMOTE OUT
GND
DATA (C-MOS DC +5 V)
VDD (DC +3 V)
Po-41
Conexão com STB
O exemplo a seguir é a conexão da STB (caixa set-top)
usando os conectores REMOTE IN/OUT do monitor de
plasma. Consulte o seu revendedor sobre a conexão e a
operação vigentes.
* Exemplo de Conexão
• STB tem o conector REMOTE IN.
• A atribuição do pino do conector REMOTE IN da
STB é a mesma atribuição do mini cabo 1/8 estéreo
conectado ao conector REMOTE OUT (Po-41).
• A freqüência de transmissão do controle remoto da
STB é 37,9 kHz (típica).
Exemplo de Conexão: Conectando um STB
TELA DE PLASMA
Controle Remoto STB
Carrier fHz: 37,9 kHz (típica)
* O mini cabo 1/8 deve ser adquirido separadamente.
Cabo de vídeo
IN
OUT
STB
OUT
IN
Cabo remoto*
