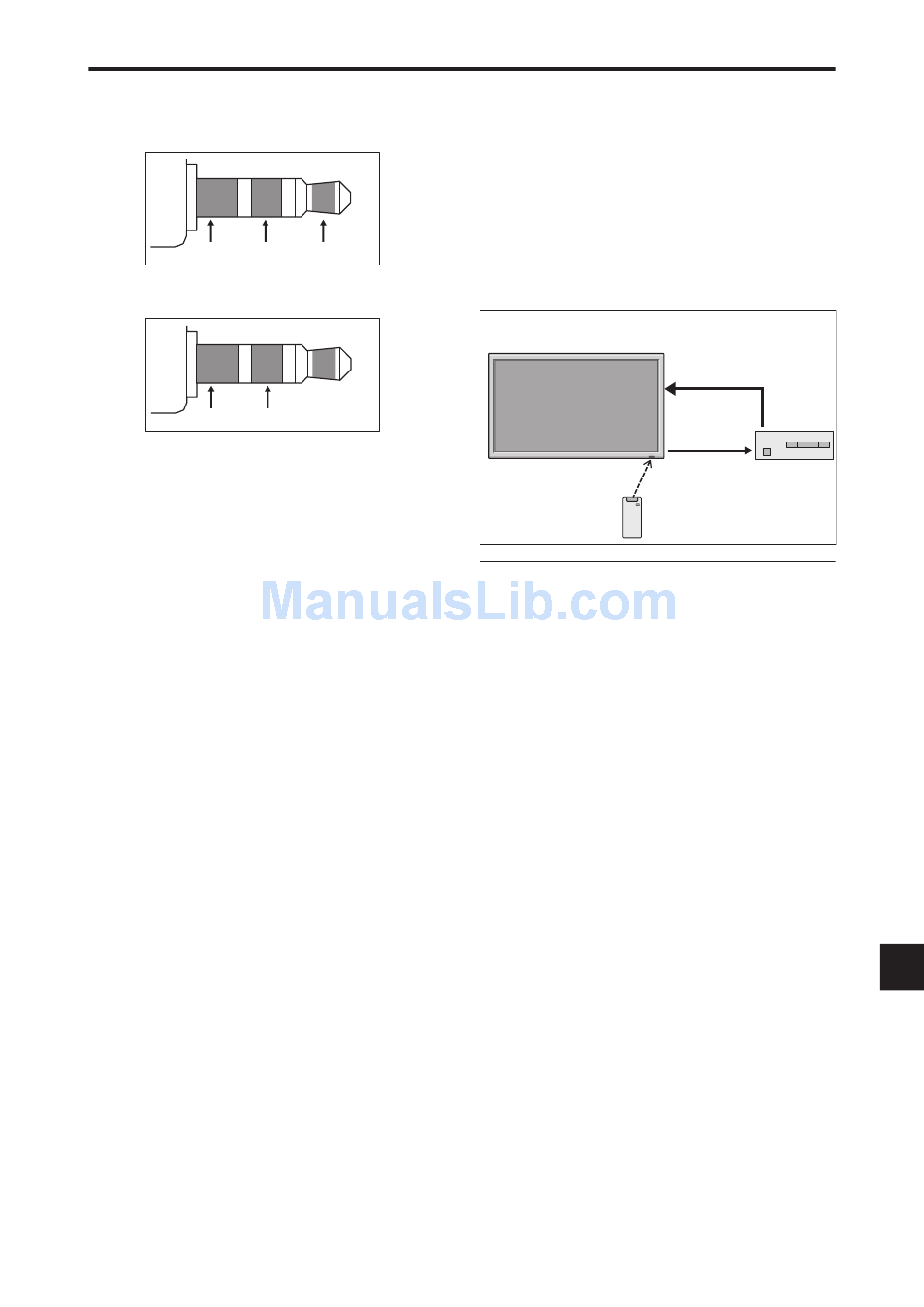

Cable mini estéreo 1/8 (no
incluido) para REMOTE IN/OUT
REMOTE IN del monitor de plasma
GND DATA (DC +5 V)
REMOTE OUT del monitor de plasma
GND DATA (C-MOS DC +5 V)
VDD (DC +3 V)
Sp-41
Conexión con STB
A continuación se muestra el ejemplo de conexión de STB
(Set-top Box) utilizando los conectores REMOTE IN/OUT
del monitor de plasma. Consulte con su distribuidor la
conexión y funcionamiento real.
* Ejemplo de conexión
• STB tiene el conector REMOTE IN.
• La asignación de pin del conector REMOTE IN del STB
es la misma que la del cable mini estéreo 1/8 conectado
al conector REMOTE OUT (Sp-41).
• La frecuencia de transmisión del mando a distancia del
STB es 37,9 kHz (habitual).
Ejemplo de conexión: Conexión a un STB
PANTALLA DE PLASMA
Mando a distancia STB
Frecuencia portadora fHz: 37,9 kHz
(habitual)
* El cable mini estéreo 1/8 deberá adquirirse separadamente.
Cable video
IN
OUT
STB
OUT IN
Cable remote*
