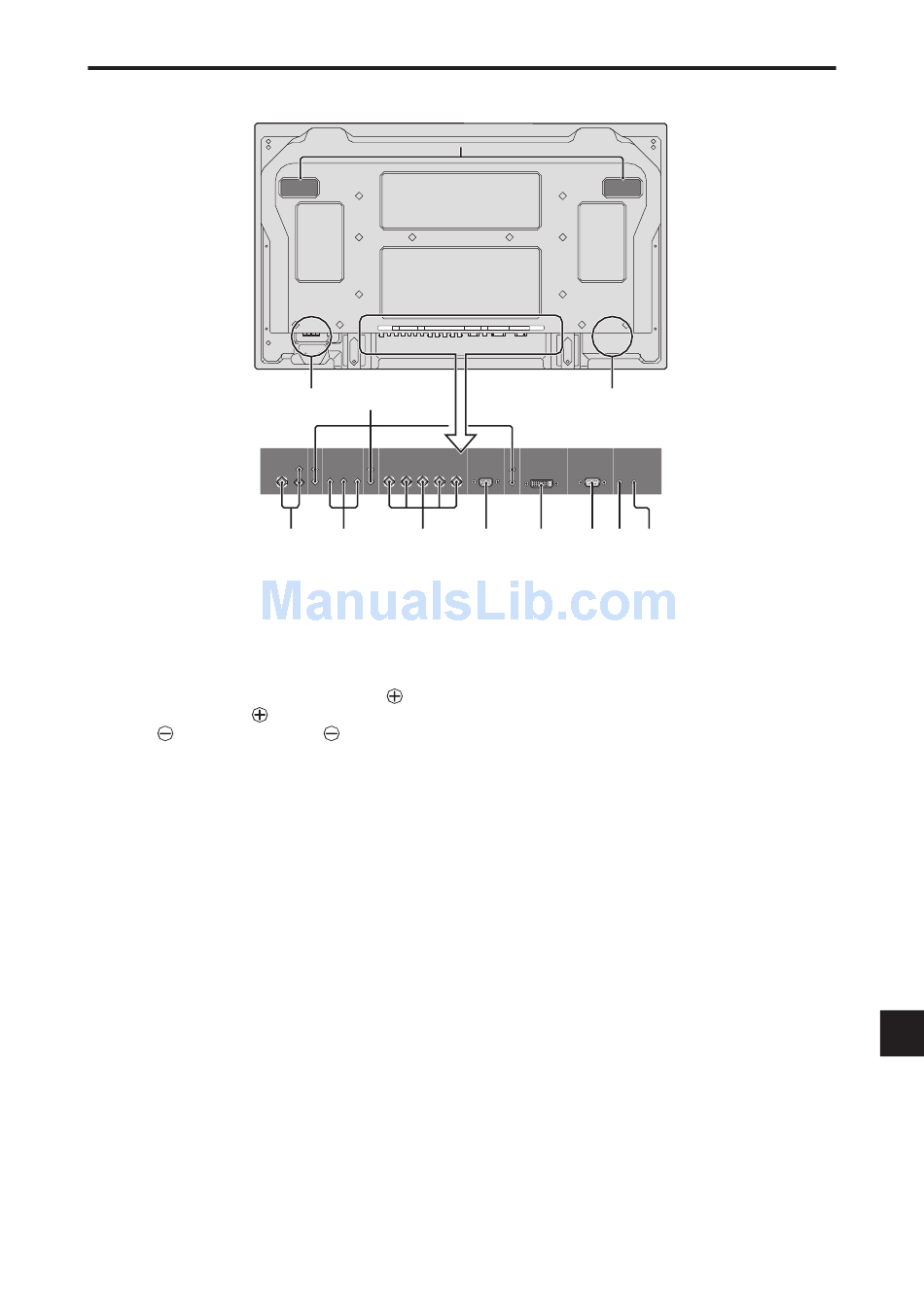

Vista posterior/Placa de terminais
42XM5
1
A AC IN
Conecte o cabo de alimentação incluído aqui.
B EXT SPEAKER L e R
Conecte as colunas (opcional) aqui. Siga a
polaridade correta. Conecte o fio da coluna
(positivo) ao terminal
coluna
(negativo) ao terminal
SPEAKER em ambos os canais LEFT e RIGHT.
Consulte o manual do usuário das colunas.
C VIDEO1, 2, 3 (BNC, RCA, S-Video)
Conecte VCRs, DVDs ou câmeras de vídeo, etc.
aqui. VIDEO1 pode ser utilizado como entrada ou
saída.
D AUDIO1, AUDIO2, AUDIO3
Estes são terminais de entrada de áudio. A entrada é
selecionável. Defina a que imagem de vídeo os
deseja alocar a partir da tele do menu de áudio.
E DVD1 / HD1
Conecte DVDs, discos de alta definição ou laser, etc.
aqui.
F RGB2/ DVD2/ HD2
RGB2:
Pode conectar um sinal RGB análogo
e o sinal de sincronização.
DVD2/ HD2: Pode conectar DVDs, discos de alta
definição e laser, etc. aqui.
Esta entrada pode ser definida para
utilização com um RGB ou fonte de
componente.
VIDEO
AUDIO
1
DVD
1
/ HD
1
AUDIO
2
RGB
L/R
Y
Cb/Pb Cr/Pr
L/R
R/Cr/Pr
G/Y
D
B
AUDIO
1
DVD
1
/ HD
1
AUDIO
2
RGB
2
/ DVD
2
/ HD
2
VIDEO
2
R
R
(IN/OUT)
R/Cr/Pr
G/Y
B/Cb/Pb
HD
Y
Cb/Pb
Cr/Pr
3
L
(MONO)
L
(MONO)
C
E
F
EXT SPEAKER e o fio da
EXT
L
2
/ DVD
2
/ HD
2
RGB
1
AUDIO
3
RGB
3
EXTERNAL CONTROL
REMOTE
B/Cb/Pb
HD
VD
(IN/OUT)
L/R
DV I
IN
OUT
A
1
3
RGB
AUDIO
RGB
3
EXTERNAL CONTROL
R
VD
(IN/OUT)
DV I ( Digital RGB )
L
(MONO)
G
H
I
J K
G RGB1 (mini D-Sub 15 pinos)
Conecte um sinal RGB análogo a partir de um
computador, etc. aqui. Esta entrada pode ser
utilizada como entrada e saída.
H RGB3 (DVI 24 pinos)
Conecte um sinal digital (TMDS) a partir de uma
fonte com uma saída DVI.
Esta entrada pode ser defina para utilização com um
RGB3.
I
EXTERNAL CONTROL
Este terminal é utilizado sempre que operar e
controlar o monitor externamente (através do RS-
232C).
J REMOTE IN
Conecte o cabo remoto à tomada remota do controle
remoto para obter um controle remoto com fios.
K REMOTE OUT
Conecte o cabo remoto à tomada REMOTE IN de
outro monitor para obter um controle remoto com
fios.
L Alças
Use para instalar ou transportar o monitor de plasma.
Po-9
