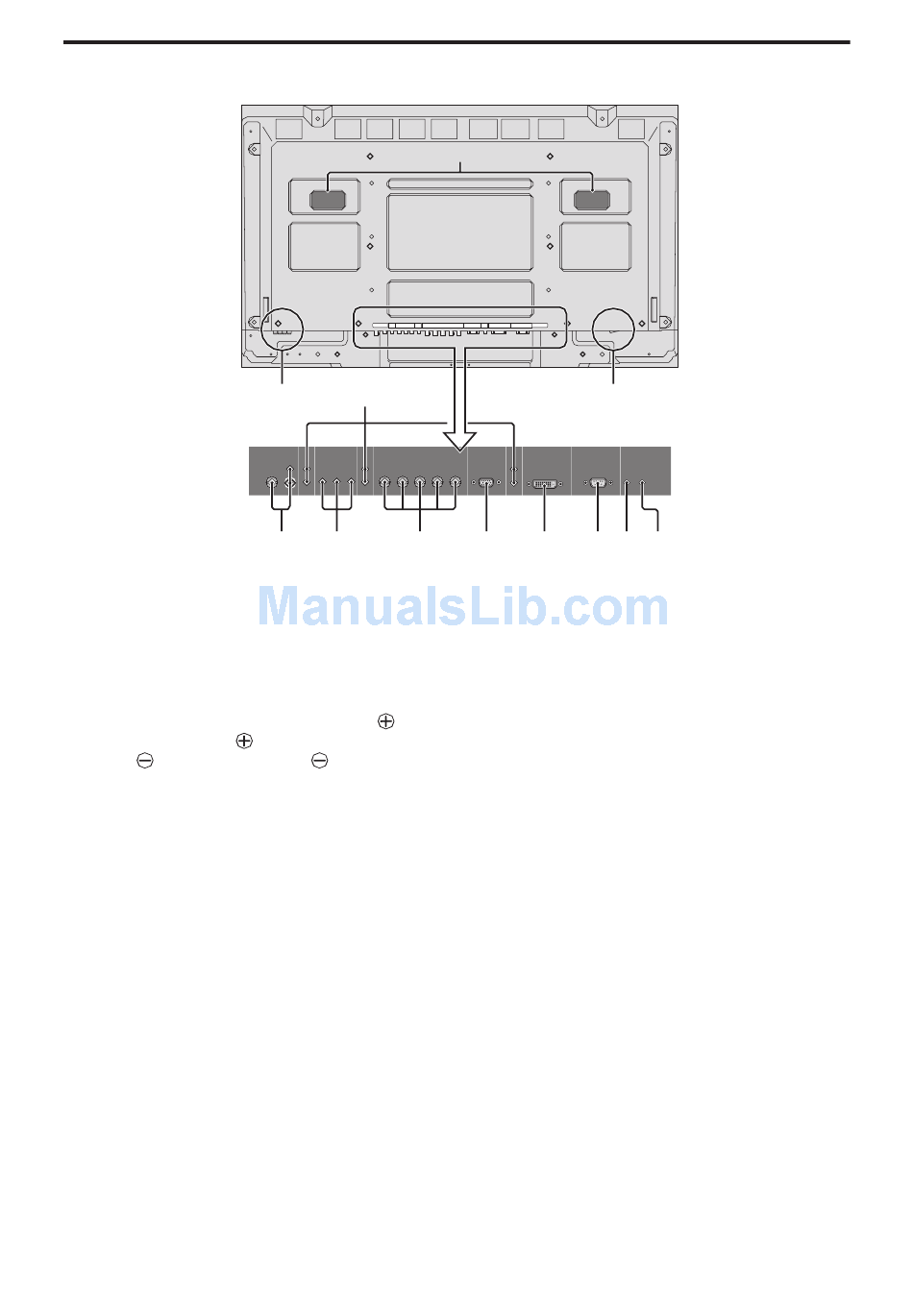

Vista posterior/Placa de terminais
50XM6
A AC IN
Conecte o cabo de alimentação incluído aqui.
B EXT SPEAKER L e R
Conecte as colunas (opcional) aqui. Siga a
polaridade correta. Conecte o fio da coluna
(positivo) ao terminal
coluna (negativo) ao terminal
SPEAKER em ambos os canais LEFT e RIGHT.
Consulte o manual do usuário das colunas.
C VIDEO1, 2, 3 (BNC, RCA, S-Video)
Conecte VCRs, DVDs ou câmeras de vídeo, etc.
aqui. VIDEO1 pode ser utilizado como entrada ou
saída.
D AUDIO1, AUDIO2, AUDIO3
Estes são terminais de entrada de áudio. A entrada é
selecionável. Defina a que imagem de vídeo os
deseja alocar a partir da tele do menu de áudio.
E DVD1 / HD1
Conecte DVDs, discos de alta definição ou laser, etc.
aqui.
F RGB2/ DVD2/ HD2
RGB2: Pode conectar um sinal RGB análogo
e o sinal de sincronização.
DVD2/ HD2: Pode conectar DVDs, discos de alta
definição e laser, etc. aqui.
Esta entrada pode ser definida para
utilização com um RGB ou fonte de
componente.
VIDEO AUDIO 1 DVD 1 / HD 1 AUDIO 2
L/R Y Cb/Pb Cr/Pr L/R
D
B
VIDEO AUDIO 1 DVD 1 / HD 1 AUDIO 2 RGB 2 / DVD 2
2 R R
1 (IN/OUT)
R/Cr/Pr G/Y B/Cb/Pb
3 Y Cb/Pb Cr/Pr
L
(MONO) L (MONO)
C E F
EXT SPEAKER e o fio da
EXT
L
RGB 2 / DVD 2 / HD 2 RGB 1 AUDIO 3 RGB 3 EXTERNAL CONTROL REMOTE
R/Cr/Pr G/Y B/Cb/Pb HD VD (IN/OUT) L/R DV I IN OUT
/ HD 2 RGB 1 AUDIO 3 RGB 3
EXTERNAL CONTROL
R
HD VD
(IN/OUT) DV I ( Digital RGB )
L (MONO)
G H I
G RGB1 (mini D-Sub 15 pinos)
Conecte um sinal RGB análogo a partir de um
computador, etc. aqui. Esta entrada pode ser
utilizada como entrada e saída.
H RGB3 (DVI 24 pinos)
Conecte um sinal digital (TMDS) a partir de uma
fonte com uma saída DVI.
Esta entrada pode ser defina para utilização com um
RGB3.
I
EXTERNAL CONTROL
Este terminal é utilizado sempre que operar e
controlar o monitor externamente (através do RS-
232C).
J REMOTE IN
Conecte o cabo remoto à tomada remota do controle
remoto para obter um controle remoto com fios.
K REMOTE OUT
Conecte o cabo remoto à tomada REMOTE IN de
outro monitor para obter um controle remoto com
fios.
L Alças
Use para instalar ou transportar o monitor de plasma.
Po-10
A
REMOTE
IN OUT
J K
