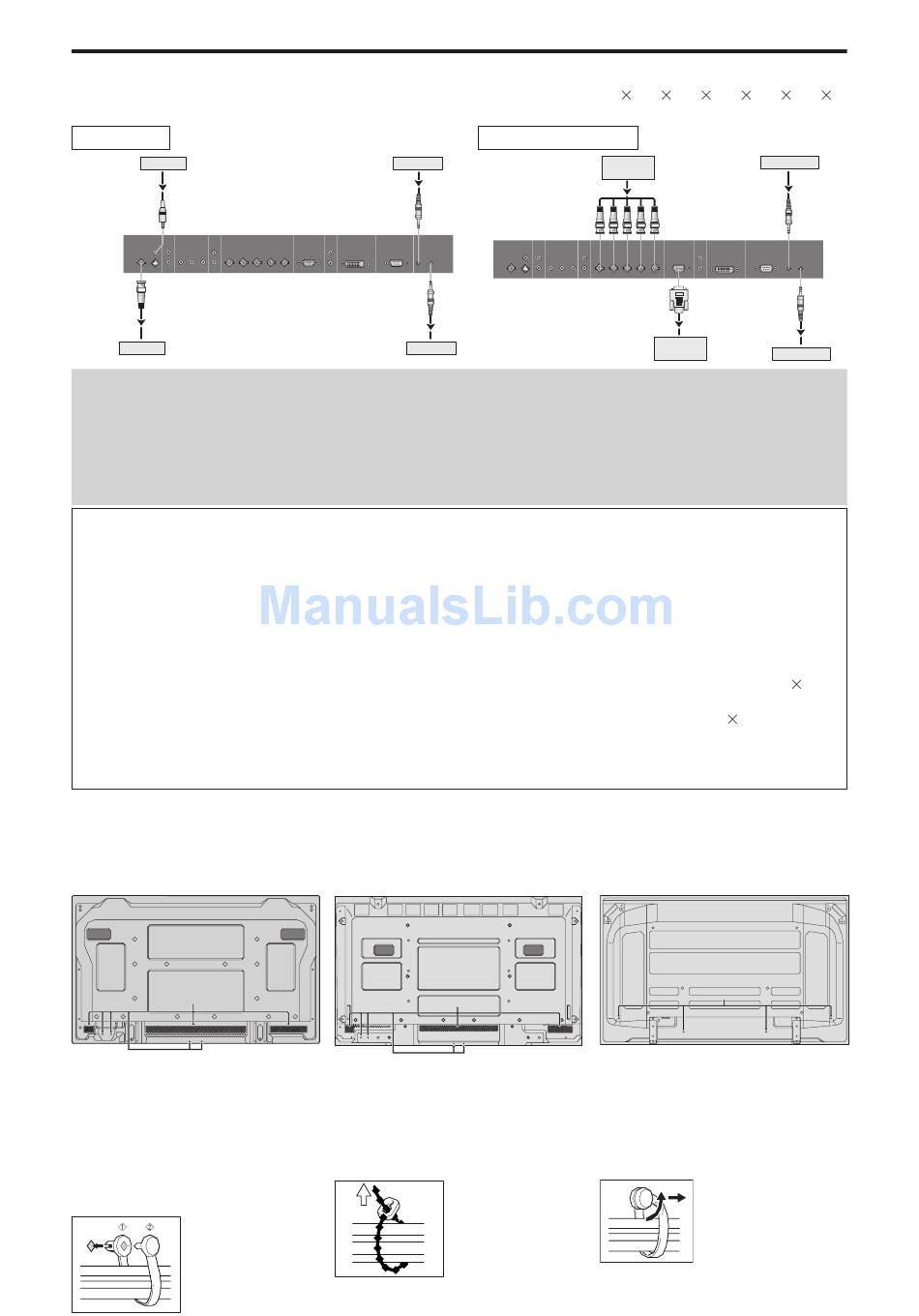

Créer un mur d'images
Grâce aux possibilités de l'affichage matriciel, il est possible de créer un mur vidéo 2 2, 3 3, 4 4, 5 5, 5 1, 1 5.
• Raccorder les câbles signal et les câbles télécommande comme illustré ci-dessous.
Signal vidéo
Signal VIDEO
ENTREE
Prise phono RCA
VIDEO
AUDIO
1
DVD
1
/ HD
1
AUDIO
2
RGB
2
R
R
1
(IN/OUT)
R/Cr/Pr
G/Y
Y
Cb/Pb
Cr/Pr
3
L
L
(MONO)
(MONO)
Connecteur BNC
SORTIE
Signal VIDEO
Remarque:
1. Les bornes VIDEO1 et RGB1 sont utilisables en INPUT (entrée) et OUTPUT (sortie).
Si LOOP OUT (MODE RÉPÉTITION) est sur MARCHE, ne pas raccorder un signal OUTPUT provenant d'un autre
appareil sous peine de charge excessive et de détérioration de cet autre appareil.
2. Il n'est pas possible de mettre LOOP OUT (MODE RÉPÉTITION) sur MARCHE quand des signaux sont entrés par la borne RGB1.
3. Il est possible de mettre LOOP OUT (MODE RÉPÉTITION) sur MARCHE quand des signaux sont entrés par la borne
RGB1 si l'alimentation électrique (POWER) est sur ON (marche).
Informations
• Pour mettre des signaux en boucle avec un autre écran d'affichage à plasma, régler la fonction LOOP OUT (MODE
BOUCLE) sur MARCHE.
• Pour créer un mur d'images, régler les options du menu MUR D'IMAGE en conséquence.
• Pour le raccordement de moniteurs, utiliser un câble BNC de 1 m à 2 m (3,3 pieds à 6,6 pieds) de long (d'un type
disponible dans le commerce).
• Si la qualité de l'image est médiocre, ne pas raccorder la borne sortie du moniteur. Raccorder les signaux composites aux
bornes INPUT (entrée) respectives du moniteur en procédant à l'aide d'un amplificateur de distribution (d'un type disponible
dans le commerce).
• Avec la fonction mur d'images, la projection sur 4 écrans est approximative si le signal est inférieur à 1024 768,
60 Hz.
• Il est particulièrement recommandé d'utiliser un amplificateur de distribution lorsque vous utilisez 3 3 écrans ou un
mur vidéo.
• Lorsque vous bouclez de plasma à plasma, un câble de conversion D-Sub – 5BNC mâle à 15 broches de 1 m à 2 m de long
est nécessaire.
Fixation des câbles
En utilisant les serre-câbles et les colliers à perles fournis avec l'écran à plasma, groupez les câbles de signal et les câbles audio
à l'arrière de l'appareil pour les connecter à l'écran.
42XM5
Dos de l'appareil
trous de fixation
Pour fixer
Insérer q dans un trou de fixation, puis
encastrer w à l'arrière de q pour fixer
le collier. Les colliers sont conçus pour
être difficile à détacher une fois qu'ils
sont en position. Veuillez les fixer avec
précaution. Les câbles peuvent être
orientés vers la droite ou vers la gauche.
Télécommande
ENTREE
2
/ DVD
2
/ HD
2
RGB
1
AUDIO
3
RGB
3
EXTERNAL CONTROL
REMOTE
R
B/Cb/Pb
HD
VD
(IN/OUT)
DV I ( Digital RGB )
IN
L
(MONO)
SORTIE
Télécommande
50XM6
Regroupez les différents câbles et fixez-
les à l'aide des colliers à perles fournis.
Ne permettez pas qu'une force trop
importante soit exercée sur les
extrémités des câbles.
Signal RGB/DVD/HD
Connecteur BNC
2
VIDEO
AUDIO
1
DVD
1
/ HD
1
AUDIO
2
R
R
OUT
1
(IN/OUT)
R/Cr/Pr
3
Y
Cb/Pb
Cr/Pr
L
L
(MONO)
(MONO)
Dos de l'appareil
trous de fixation
Fr-6
Télécommande
Signal RGB/
DVD/HD
ENTREE
2
2
2
RGB
/ DVD
/ HD
RGB
1
AUDIO
3
RGB
3
EXTERNAL CONTROL
R
G/Y
B/Cb/Pb
HD
VD
(IN/OUT)
DV I ( Digital RGB )
L
(MONO)
SORTIE
Signal RGB/
DVD/HD
60XM5
Dos de l'appareil
trous de fixation
Pour libérer
A l'aide de pinces, tordre le collier de
90° et le tirer vers l'extérieur. Dans
certains cas, il se peut que le collier ait
été détérioré au fil du temps et qu'il se
trouve endommagé lorsqu'on le retire.
ENTREE
REMOTE
IN
OUT
SORTIE
Télécommande
