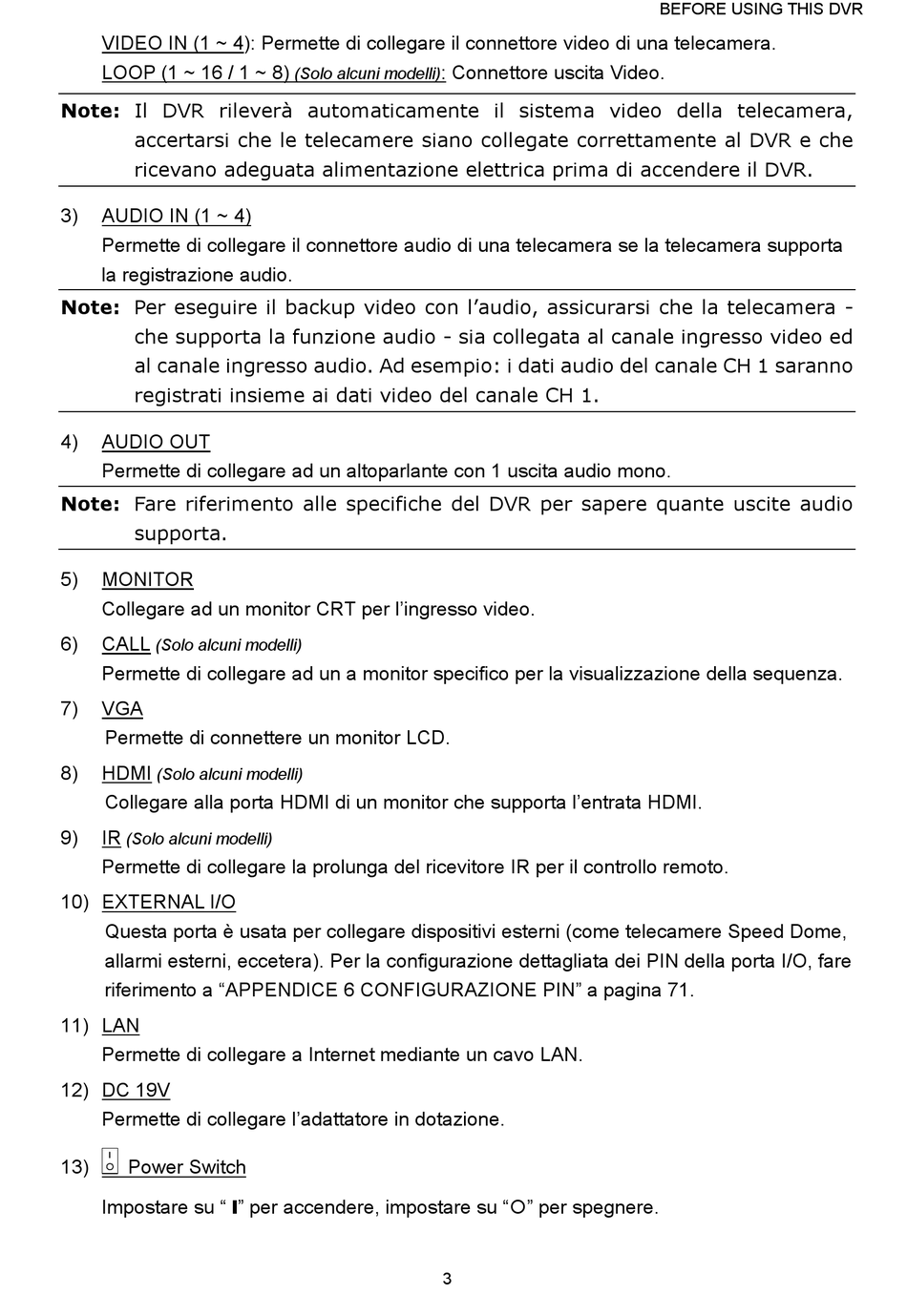

VIDEO IN (1 ~ 4): Permette di collegare il connettore video di una telecamera.
LOOP (1 ~ 16 / 1 ~ 8)
Note: Il DVR rileverà automaticamente il sistema video della telecamera,
accertarsi che le telecamere siano collegate correttamente al DVR e che
ricevano adeguata alimentazione elettrica prima di accendere il DVR.
3) AUDIO IN (1 ~ 4)
Permette di collegare il connettore audio di una telecamera se la telecamera supporta
la registrazione audio.
Note: Per eseguire il backup video con l'audio, assicurarsi che la telecamera -
che supporta la funzione audio - sia collegata al canale ingresso video ed
al canale ingresso audio. Ad esempio: i dati audio del canale CH 1 saranno
registrati insieme ai dati video del canale CH 1.
4) AUDIO OUT
Permette di collegare ad un altoparlante con 1 uscita audio mono.
Note: Fare riferimento alle specifiche del DVR per sapere quante uscite audio
supporta.
5) MONITOR
Collegare ad un monitor CRT per l'ingresso video.
6) CALL
(Solo alcuni modelli)
Permette di collegare ad un a monitor specifico per la visualizzazione della sequenza.
7) VGA
Permette di connettere un monitor LCD.
8) HDMI
(Solo alcuni modelli)
Collegare alla porta HDMI di un monitor che supporta l'entrata HDMI.
9) IR
(Solo alcuni modelli)
Permette di collegare la prolunga del ricevitore IR per il controllo remoto.
10) EXTERNAL I/O
Questa porta è usata per collegare dispositivi esterni (come telecamere Speed Dome,
allarmi esterni, eccetera). Per la configurazione dettagliata dei PIN della porta I/O, fare
riferimento a "APPENDICE 6 CONFIGURAZIONE PIN" a pagina 71.
11) LAN
Permette di collegare a Internet mediante un cavo LAN.
12) DC 19V
Permette di collegare l'adattatore in dotazione.
13) Power Switch
Impostare su " " per accendere, impostare su "" per spegnere.
: Connettore uscita Video.
(Solo alcuni modelli)
