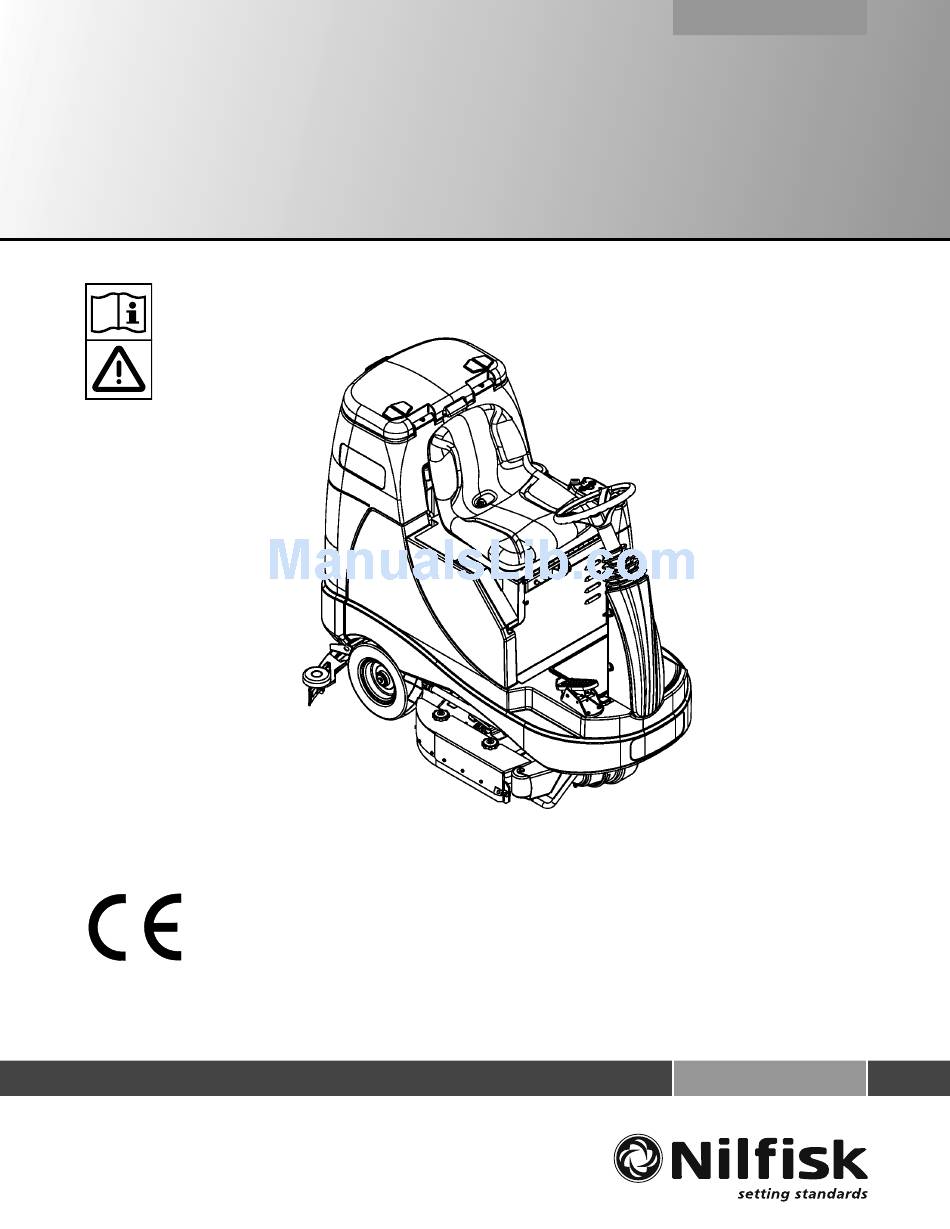

- Page 1 BR 755, BR 755C, BR 855 Quick Start Guide Hızlı Başlangıç Rehberi Nilfi sk Models: 56601014, 56601015, 56601016 12/08 FORM NO. 56041781 A-English B-Türkçe Printed in USA...
-
Page 3: Table Of Contents
Fill the Solution Tank ............A-9 Detergent (EDS™) System ........A-10 – A-11 Operating the Machine Scrubbing ............A-12 – A-13 Wet Vacuuming ............. A-13 After Use ................ A-14 Maintenance Schedule ..........A-14 A-2 - FORM NO. 56041781 - BR 755 series... -
Page 4: Introduction
A careful and prudent operator is the best guarantee against accidents and is essential for successful completion of any prevention program. FORM NO. 56041781 - BR 755 series - A-3... -
Page 5: Cautions And Warnings
Do not use on surfaces having a gradient exceeding that marked on the machine. • All doors and covers are to be positioned as indicated in the instruction manual before using the machine. SAVE THESE INSTRUCTIONS A-4 - FORM NO. 56041781 - BR 755 series... -
Page 6: Know Your Machine
Control Circuit Circuit Breaker (10 Amp) 16 Battery Charger Access Door Emergency Stop 17 Battery Charger (optional) Scrub Deck 18 Seat Adjustment Knob Rear Wheel 19 Front Roller Bumper 10 Battery Compartment (under seat) FORM NO. 56041781 - BR 755 series - A-5... -
Page 7: Control Panel
37 Recovery Hose 27 Vacuum Motor Filter Housing 38 Solution Solenoid Valve 28 Strainer Basket 39 Front Squeegee Blade Removal Thumb Nut 29 Recovery Tank Shutoff Float 30 Squeegee Storage Hook A-6 - FORM NO. 56041781 - BR 755 series... - Page 8 EDS ON/OFF Switch Display Extreme) Hour Meter Scrub Pressure Decrease Switch EverGreen Switch Solution Tank Level Indicator Fault Codes K Horn Switch EDS Indicator (if so equipped) Vacuum/Wand Switch Detergent Percentage Indicator FORM NO. 56041781 - BR 755 series - A-7...
-
Page 9: Install The Batteries
Connect the battery pack connector to the machine connector (34) and close the battery compartment cover. CAUTION ! Before changing batteries consult TSBUS2008-984 or visit http://www. nilfi sk-advance.com A-8 - FORM NO. 56041781 - BR 755 series... -
Page 10: Install The Squeegee
CAUTION! Use only low-foaming, non-fl ammable liquid detergents intended for automatic scrubber machine applications. Water temperature should not exceed 130 degrees Fahrenheit (54.4 degrees Celsius). FORM NO. 56041781 - BR 755 series - A-9... - Page 11 (3%, 2%, 1.5%, 1%, 0.8%, 0.66%, 0.5%, 0.4%, 0.3%., 0.25%). Once the desired percentage is displayed on the screen (F5), stop and it will lock in after 5 seconds. A-10 - FORM NO. 56041781 - BR 755 series...
- Page 12 Press and hold (B) & (D) for 3 seconds to Reset. LOW DETERGENT PURGE Press and hold (C) & (E) for 3 seconds to Purge. Detergent system is ON when indicator is ON. FORM NO. 56041781 - BR 755 series - A-11...
-
Page 13: Operating The Machine
NOTE: Make sure the Recovery Tank Cover (26) and the Recovery Tank Drain Hose (31) cap are properly seated or the machine will not pick-up water correctly. A-12 - FORM NO. 56041781 - BR 755 series... -
Page 14: Wet Vacuuming
The fl oat will stop the fl ow into the recovery tank. SERVICE NOTE: Refer to the service manual for detailed functional descriptions of all controls and optional programmability. FIGURE 4 FORM NO. 56041781 - BR 755 series - A-13... -
Page 15: After Use
Store the machine indoors in a clean dry place. Keep from freezing. Leave the tanks open to air them out. Turn the Master Key Switch (A) OFF (O) and remove the key. A-14 - FORM NO. 56041781 - BR 755 series... - Page 17 Lastik Sileceğin Takılması ..........B-19 Çözelti Deposunun Doldurulması ........B-19 Deterjan (EDS™) Sistemi ........B-10 – B-11 Makinenin Çalıştırılması Ovma ..............B-12 – B-13 Islak Vakumlama ............B-13 Kullanım Sonrası ............B-14 Bakım Çizelgesi ..............B-14 B-2 - FORM NO. 56041781 - BR 755 series...
-
Page 18: Giriş
Bir fabrikada çalışma veya hareket sırasında görülebilecek kazaların çoğuna, en basit kurallara uyulmaması neden olmaktadır. Dikkatli ve tedbirli bir operatör, kazalara karşı en büyük garantidir ve önleme programının başarılı bir şekilde önlenmesi için hayati önem taşır. FORM NO. 56041781 - BR 755 series - B-3... - Page 19 Makine çalışmaz hale gelmeden aküler çıkarılmalıdır. Akülerin imhası yerel yönetmeliklere uygun olarak güvenli bir şekilde yapılmalıdır. Makineyi belirtilenden daha dik yokuşlarda kullanmayın. Bu makine kullanılmadan önce tüm kapılar ve kapaklar kullanım talimatlarında belirtildiği konumda olmalıdır. BU TALİMATLARI SAKLAYINIZ B-4 - FORM NO. 56041781 - BR 755 series...
- Page 20 16 Batarya Şarj Cihazı Erişim Kapağı Acil Durdurma 17 Batarya Şarj Cihazı (isteğe bağlı) Fırçalama Güvertesi 18 Koltuk Ayar Düğmesi Arka Tekerlek 19 Ön Makaralı Tampon 10 Batarya Bölmesi (koltuk altında) FORM NO. 56041781 - BR 755 series - B-5...
-
Page 21: Kontrol Paneli
37 Geri Alma Hortumu 27 Vakum Motoru Filtre Karteri 38 Çözelti Solenoid Valfı 28 Süzgeç Sepeti 39 Ön Silecek Lastiği Sökme Kelebek Somunu 29 Geri Alma Deposu Kesme Şamandırası 30 Lastik Silecek Saklama Kancası B-6 - FORM NO. 56041781 - BR 755 series... - Page 22 Ovma Basıncı Göstergeleri (Normal, Sert ve Çok Sert) ED Açma/Kapatma Anahtarı Ekran Ovma Basıncı Azaltma Anahtarı Saat Sayacı EverGreen Anahtarı K Korna Anahtarı Çözelti Deposu Seviye Göstergesi Arıza Kodları Vakum/Çubuk Anahtarı EDS Göstergesi Deterjan Yüzdesi Göstergesi FORM NO. 56041781 - BR 755 series - B-7...
- Page 23 Batarya pabuçlarını takın ve sağlanan bağlantı bantlarıyla akü kablolarına sıkıca tutturun. Batarya paketi konektörünü makine konektörüne (34) takın ve batarya bölmesi kapağını kapatın. DİKKAT! Bataryaları değiştirmeden önce TSBUS2008-984’e bakınız veya http://www. nilfi sk-advance.com adresini ziyaret edin. B-8 - FORM NO. 56041781 - BR 755 series...
-
Page 24: Çözelti Deposunun Doldurulması
EDS makineleri, geleneksel olarak depoda deterjan karışımıyla ya da EDS sistemiyle kullanılabilir. EDS deterjan yayma sistemini kullanırken, depoya deterjan karıştırmayın; sadece su ekleyin. DİKKAT! Makinede yalnızca az köpüren, yanıcı olmayan sıvı deterjanlar kullanın. Su sıcaklığı 130 fahrenhayt derecenin (54.4 C) üzerinde olmamalıdır. FORM NO. 56041781 - BR 755 series - B-9... - Page 25 (%3, %2, %1.5, %1, %0,8, %0,66, %0,5, %0,4, %0,3., %0,25) arasında geçiş yapılacaktır. İstenen yüzde ekranda (F5) görüntülendiğinde durum, 5 saniye sonra kilitlenecektir. B-10 - FORM NO. 56041781 - BR 755 series...
- Page 26 DETERJAN DEVRE DIŞI TAM (SIFIRLA) Sıfırlamak için (B) ve (D)’yi 3 saniye basılı tutun. DETERJAN AZ TAHLİYE Tahliye için (C) ve (E)’yi 3 saniye basılı tutun. Gösterge Açık olduğunda deterjan sistemi Açıktır. FORM NO. 56041781 - BR 755 series - B-11...
-
Page 27: Ovma
önlemek için hortumun ucunu depodaki su seviyesinin üzerinde tutun). Çözelti deposunu tekrar doldurun ve ovma Makineyi düz bir hat üzerinde normal yürüme hızıyla sürerek işlemine devam edin. ovma işlemine başlayın ve dönüşte her yolu 2-3 inç (50-75 B-12 - FORM NO. 56041781 - BR 755 series... -
Page 28: Islak Vakumlama
“Geri Alma Deposu DOLU” göstergesi devreden çıkar. Şamandıra, geri alma deposuna akışı durduracaktır. SERVİS NOTU: Tüm kumanda donanımı ve opsiyonel programlanabilme özelliklerinin ayrıntılı işlev açıklamaları için servis kitapçığına bakınız. ŞEKİL 4 FORM NO. 56041781 - BR 755 series - B-13... - Page 29 NOT: Bakım ve servis onarımları ile ilgili daha fazla ayrıntı için Servis Kitapçığına bakınız. Makineyi kapalı alanda temiz ve kuru bir yerde muhafaza edin. Donmaya karşı koruyun. Depoları havalandırmak için açık bırakın. Ana Kontak Anahtarını (A) KAPALI (O) konuma getirin ve anahtarı çıkarın. B-14 - FORM NO. 56041781 - BR 755 series...
- Page 31 Modell/ Modèle/ Model/ Malli/ Modelo/ Μοντέλο/ Modelo/ Modelis/Модель: Scrubber Type/ Tyyppi/ Tipo/ Τύπος/ Tüüp/ Tipas/ Tips/ Typ/ Típus/ Тип/ Tip: BR 755, BR755C and BR855 Der Unterzeichner bestätigt hiermit dass die oben erwähnten Modelle gemäß den folgenden Richtlinien und Normen hergestellt wurden.
- Page 32 Nilfi sk-Advance A/S Sognevej 25 DK-2605 Brøndby Denmark Tel: +45 43 23 81 00 Fax: +45 43 43 77 00 www.nilfi sk-advance.com...
