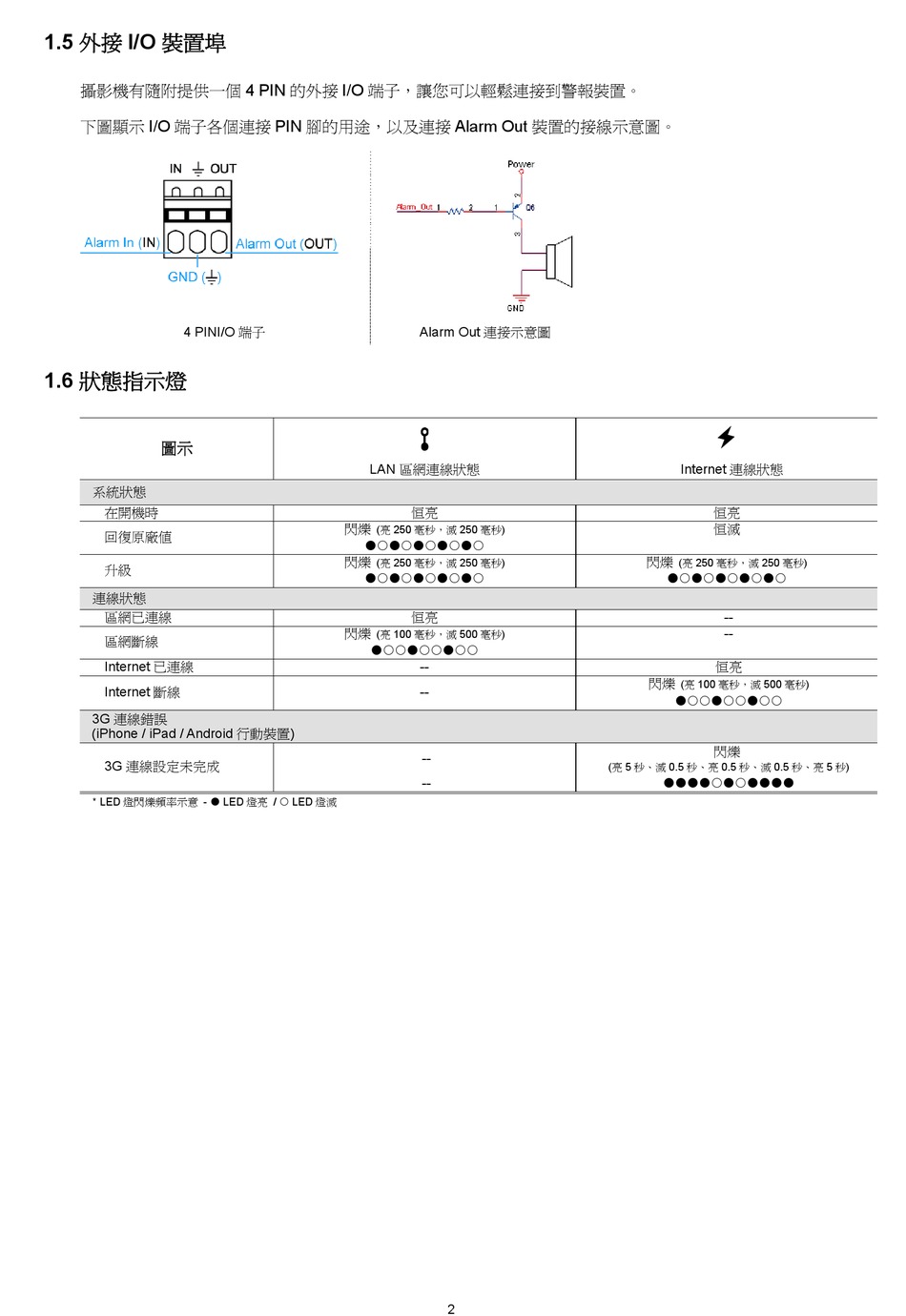

1.5 外接 I/O 裝置埠
攝影機有隨附提供一個 4 PIN 的外接 I/O 端子，讓您可以輕鬆連接到警報裝置。
下圖顯示 I/O 端子各個連接 PIN 腳的用途，以及連接 Alarm Out 裝置的接線示意圖。
4 PINI/O 端子
1.6 狀態指示燈
圖示
系統狀態
在開機時
回復原廠值
升級
連線狀態
區網已連線
區網斷線
Internet 已連線
Internet 斷線
3G 連線錯誤
(iPhone / iPad / Android 行動裝置)
3G 連線設定未完成
* LED 燈閃爍頻率示意 -  LED 燈亮 /  LED 燈滅
Alarm Out 連接示意圖
LAN 區網連線狀態
恒亮
閃爍
(亮 250 毫秒，滅 250 毫秒)

閃爍
(亮 250 毫秒，滅 250 毫秒)

恒亮
閃爍
(亮 100 毫秒，滅 500 毫秒)

--
--
--
--
2
Internet 連線狀態
恒亮
恒滅
閃爍
(亮 250 毫秒，滅 250 毫秒)

--
--
恒亮
閃爍
(亮 100 毫秒，滅 500 毫秒)

閃爍
(亮 5 秒、滅 0.5 秒、亮 0.5 秒、滅 0.5 秒、亮 5 秒)

