Summary of Contents for Avtech AVN80X

Page 1 Multilingual Version English 中文 Français 日本語 Deutsch Español Italiano...
Page 2: Operation Guide

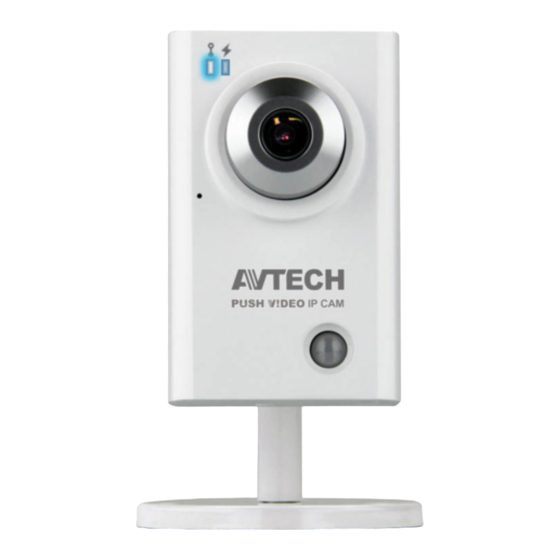

AVN80X MEGAPIXEL NETWORK CAMERA SERIES OPERATION GUIDE Please read instructions thoroughly before operation and retain it for future reference. n80x_system_V1.2...
Page 3 IMPORTANT SAFEGUARD All lead-free products offered by the company comply with the requirements of the European law on the Restriction of Hazardous Substances (RoHS) directive, which means our manufacture processes and products are strictly “lead-free” and without the hazardous substances cited in the directive. The crossed-out wheeled bin mark symbolizes that within the European Union the product must be collected separately at the product end-of-life.
Page 4 MPEG4 Licensing THIS PRODUCT IS LICENSED UNDER THE MPEG4 VISUAL PATENT PORTFOLIO LICENSE FOR THE PERSONAL AND NON-COMMERCIAL USE OF A CONSUMER FOR (i) ENCODING VIDEO IN COMPLIANCE WITH THE MPEG4 VISUAL STANDARD (“MPEG-4 VIDEO”) AND/OR (ii) DECODING MPEG4 VIDEO THAT WAS ENCODED BY A CONSUMER ENGAGED IN A PERSONAL AND NON-COMMERCIAL ACTIVITY AND/OR WAS OBTAINED FROM A VIDEO PROVIDER LICENSED BY MPEG LA TO PROVIDE MPEG4 VIDEO.
Page 5: Table Of Contents
TABLE OF CONTENTS 1. OVERVIEW............................1 1.1 Product Features............................1 1.2 Package Content............................1 1.3 Product Overview ............................1 1.4 Rear Panel ..............................2 1.5 External I/O Port............................2 1.6 Status Indicator............................2 1.7 Micro SD Card............................3 2. CAMERA ACCESS WITH INTERNET EXPLORER................4 2.1 Camera Login............................
Page 6: Overview
1. OVERVIEW 1.1 Product Features  Easy network setup with your iPhone / iPad  1.3 Megapixel live MOS sensor with HDTV 720p quality, allowing users to notice minor details more easily  SD card support for video storage  Push Video support to send an event notification to your iPhone and Android phones immediately once the specified event type is triggered, and play video recording once you confirm the receipt.
Page 7: Rear Panel
1.4 Rear Panel Ethernet: Connect your network cable. DC 5V: Connect the supplied regulated power supply. Reset: With the power connected, press to reset all parameters, including the IP address to factory default settings. The camera will reboot after default reset. Please do not disconnect your camera during the reset process.
Page 8: Micro Sd Card
1.7 Micro SD Card For local video recording, a micro SD card slot can be found on the side of the camera. Note: Before inserting a micro SD card, make sure you’ve copied all important data saved in the card (if any) to other storage media, or the data will be removed after inserting it to the camera.
Page 9: Camera Access With Internet Explorer
2. CAMERA ACCESS WITH INTERNET EXPLORER This network camera can be accessed via Microsoft® Internet Explorer® and iPhone / iPad / Android mobile devices with our self-developed program “EagleEyes” installed depending on different using situations. Note: For details about accessing network cameras via iPhone / iPad / Android mobile devices, please refer to http://www.eagleeyescctv.com.
Page 10 Function Icon User Level Description Supervisor / Power User Switch to the live view page. Live / Normal User / Guest Switch to the DPTZ configuration page. Supervisor / Power User DPTZ For details, please refer to “2.3 Digital PTZ (DPTZ) Operations” at page / Normal User Enter the event record list for video playback.
Page 11: Digital Ptz (Dptz) Operations
2.3 Digital PTZ (DPTZ) Operations This camera has PTZ capability, i.e. digital PTZ (hereafter called “DPTZ”), for wide area monitoring. STEP1: Click “DPTZ” to show the DPTZ control panel. STEP2: Select the functions when needed: ICON FUNCTION DESCRIPTION There are several display resolutions available. When the selected resolution is out of your current live view support, a part of your surveillance area might get covered on the screen, and you need to manually move on the screen to check the covered part.
Page 12: Event Record Search & Playback
2.4 Event Record Search & Playback Note: This function is available only when a compatible micro SD card is inserted to this camera. To know how and where to insert a micro SD card, please refer to “1.7 Micro SD Card” at page 3. To know the compatible list of micro SD cards, please refer to “APPENDIX 3 MICRO SD CARD COMPATIBLE LIST”...
Page 13: Camera Configurations
3. CAMERA CONFIGURATIONS Users can further configure this network camera by accessing via Internet Explorer. Note: You need to be “Supervisor” or “Power User” to enter the system configuration page. If not, please re-log into the camera with the supervisor user level. 3.1 System configuration menu Click “Config.”...
Page 14: Network
Main Menu Sub-Menu Reference 1. Select the language of the web browser. General General 2. Check the MAC address of the camera. 3. Lock camera access after the specified time. Time Set daylight saving time and the current time. Available for Supervisor only. Server Log Check the system event logs.
Page 15: Ftp
Function Description NTP Server Simply use the default SNTP server (For example, tock.stdtime.gov.tw) or change to another server with which users are familiar. Sync Click and the network camera will synchronize the time with the network time. 3.2.4 FTP Enter the detailed FTP information and click “Save” to confirm. The information you set here will be applied when “FTP”...
Page 16: Filter
3.2.6 Filter Choose to permit or block the IP address(es) which can access this camera, and click “Save” to confirm. Function Description Filter Configuration Error Count Set the maximum count for login failure. When the maximum count is reached, the IP address trying to access the network camera will be locked.
Page 17: Camera
Note: When the configurations are saved successfully, you’ll see a message indicating the IP address and port number assigned to this network camera. 3.3 Camera 3.3.1 Camera Adjust the camera parameters if necessary. Item Description Title Enter the title for the camera with up to 15 alphabetic characters. Snapshot Path Specify the location to save the snapshot pictures.
Page 18: Cruise
How to check an existing preset point In “Available Positions”, select the name of the point you want to check from the drop-down list, and click “Goto”. You will see the camera view on the right side moving to the point it’s recorded. How to delete an existing preset point In “Available Positions”, select the name of the point you want to check from the drop-down list, and click “Remove”.
Page 19: Color
Step2: Click “Add” again to add more preset points. To modify the existing preset point setting, click “Edit”. To insert a preset point before the selected point, click “Insert”. To remove the added preset point, click “Delete”. Step3: When all the points are added, click “Save” to confirm. 3.3.4 Color Adjust the color performance from Brightness, Contract, Hue and Saturation.
Page 20: Audio
3.3.6 Audio Drag the slider to adjust the volume of the microphone and speaker. 3.4 Record Timer 3.4.1 Record Note: Before configuring this function, make sure a micro SD card is inserted into your camera for video data saving. For details, please refer to “1.7 Micro SD Card” at page 3. In “Record Configuration”, you can: ...
Page 21: Storage
3.5 Storage 3.5.1 SD Card In “SD Card”, you can check the current status of your micro SD card, and clear all recorded data saved in the card if needed. 3.6 Trigger 3.6.1 Trigger You can configure how this camera reacts when there’s an alarm, motion, PIR and audio event. ...
Page 22: Push Video
Item Description Audio Detection Enable (ON) or disable (OFF) audio detection. This function allows the camera to be sensitive to any sound made around the surveillance area if your area is supposed to be a quiet place and no one is allowed to access. When this function is enabled, click the title “Audio Detection”...
Page 23: General
Item Description SMS Text Define the context when you receive the Push Video message on your iPhone or Android mobile device. Up to 28 characters are allowed. 3.7 General 3.7.1 General In “General”, you can select the UI language, and check the MAC address of your camera. To allow the status LED indicators to show the status as indicated in “1.6 Status Indicator”...
Page 24: Server Log
3.7.3 Server Log Note: This function is available only for “Supervisor”. To quickly search the system logs you want by event type, click “Prev. Page” or “Next Page” to find the logs you want, or check the event type(s) and click “Reload” to start searching. To clear all system event logs, click “Clear All”.
Page 25: Upgrade
Column Description User Name Set a user name that will be used for camera access. The user name allows up to 16 alphanumeric characters. Password Set the password that will be used for remote login. The password allows up to 16 alphanumeric characters. Confirm Password Enter the password again to confirm.
Page 26: Appendix 1 Product Specifications
APPENDIX 1 PRODUCT SPECIFICATIONS AVN80X ▓ Network Network Compression H.264 / MPEG4 / MJPEG Multiple Video Streaming 3 (H.264, MJPEG, MPEG4) (Encode Modes, IPS, Resolution) LAN Port LAN Speed 10/100 Based-T Ethernet DDNS, PPPoE, DHCP, NTP, SNTP, TCP/IP, Supported Protocols...
Page 27: Appendix 2 Bit Rate Table For Reference
APPENDIX 2 BIT RATE TABLE FOR REFERENCE The data below is for reference only. The bit rates listed here may vary depending on the resolution, image quality & frame rate you choose, the complexity of your monitoring area, and how often the moving objects show in your monitoring area. Testing Environment ...
Page 28 Resolution Quality Frame Rate (Dynamic) kbps (Static) kbps SXGA Best 1/15 High Normal Basic Best High Normal Basic QVGA Best High Normal Basic...
Page 29: Appendix 3 Micro Sd Card Compatible List
APPENDIX 3 MICRO SD CARD COMPATIBLE LIST Manufacturer Capacity Class Manufacturer Capacity Class ADATA Transcend Class 6 Class 2 Apacer Class 4 Class 4 Class 6 SanDisk Class 6 Class 4 16GB Class 10 Class 4 Kingston 16GB Class 4 Class 4 32GB Class 4...
Page 30: Appendix 4 Q&A
& Email notification methods. For this function to work normally, you need playback video clip but live images to install a micro SD card to AVN80X before this function is enabled. Or, when I select “View” for Push Video you’ll get live images when you select “View” for Push Video message.
Page 31 AVN80X 百萬畫素網路攝影機系列操作指南在使用本機前請務必詳細閱讀安全須知及操作說明，並保存此手冊以備後續參考。中文_n80x_system_V1.3...
Page 32 安全須知本公提供的所有無鉛產品皆符合歐盟有害物質使用限制指引 (Restriction of Hazardous Substances, (RoHS))，意即本公司的生產流程與產品均嚴格遵守無鉛守則，而且不包含該指引內提供的任何有害物質。此劃叉的滾輪垃圾筒圖示代表在歐盟境內，本產品於丟棄時必須另行收集。此原則適用於您的產品與任何標有此圖示的週邊設備。請勿隨意丟棄這些產品。請洽詢您當地的經銷商，以得知回收此設備的程序。此機器的製造符合無線電波干擾的規範。 FCC (Federal Communications Commission) 聲明 This equipment has been tested and found to comply with the limits for a Class B digital service, pursuant to Part 15 of the FCC rules. These limits are designed to provide reasonable protection against harmful interference in a residential installation.
Page 33 MPEG-4 授權 THIS PRODUCT IS LICENSED UNDER THE MPEG4 VISUAL PATENT PORTFOLIO LICENSE FOR THE PERSONAL AND NON-COMMERCIAL USE OF A CONSUMER FOR (i) ENCODING VIDEO IN COMPLIANCE WITH THE MPEG4 VISUAL STANDARD (“MPEG-4 VIDEO”) AND/OR (ii) DECODING MPEG4 VIDEO THAT WAS ENCODED BY A CONSUMER ENGAGED IN A PERSONAL AND NON-COMMERCIAL ACTIVITY AND/OR WAS OBTAINED FROM A VIDEO PROVIDER LICENSED BY MPEG LA TO PROVIDE MPEG4 VIDEO.
Page 34 目錄 1. 產品概述............................. 1 1.1 產品特點 ..............................1 1.2 包裝明細 ..............................1 1.3 產品概觀 ..............................1 1.4 背板 ................................2 1.5 外接 I/O 裝置埠............................2 1.6 狀態指示燈 ..............................2 1.7 Micro SD 卡 ............................... 3 2. 使用 INTERNET EXPLORER 登入攝影機 ..................4 2.1 登入攝影機...
Page 35: 產品概述
1. 產品概述 1.1 產品特點  使用 iPhone / iPad 快速完成網路設定  130 萬畫素的 LIVE MOS 感應元件並支援 HDTV 720p，讓使用者能看到更細微的內容  支援 Micro SD 卡，供錄影存證用  Push Video 主動式影像通知功能，可在指定事件發生時，立即傳送事件通知到 iPhone 和使用 Android 的行動裝置，並在您確認讀取通知時回放事件錄影畫面。  內建白光 LED 燈讓監控環境不再漆黑一片，您可手動開啟、在指定時間開啟，或者在發生位移偵測、警報或聲音事件時開啟  支援外接警報裝置  內建麥克風和擴音器來收音和擴音 ...
Page 36: 背板
1.4 背板 Ethernet 網路孔：連接網路線。 DC 5V 電源孔：連接隨附的電源變壓器。重設鍵：在攝影機上電的情況下，長按此鍵會重設所有參數回原廠設定值，包括 IP 位址。重設完成後，攝影機會重新啟動。請勿在攝影機重設期間拔除攝影機電源。外接 I/O 裝置埠：攝影機有隨附一個 6 PIN 的 I/O 端子，專門用來外接警報裝置。詳情請參閱第 2 頁的「1.5 外接 I/O 裝置埠」。 1.5 外接 I/O 裝置埠攝影機有隨附提供一個 6 PIN 的外接 I/O 端子，讓您可以輕鬆連接到警報裝置。下圖顯示...
Page 37: Micro Sd 卡
1.7 Micro SD 卡攝影機側面有一個 Micro SD 卡插槽，供安裝 Micro SD 卡進行事件錄影用。註：在插入 Micro SD 卡之前，請記得先將記憶卡內的資料備份到其他位置儲存 (若有的話)，不然將記憶卡插入 AVN80X 之後，就會刪除所有資料並格式化成 AVN80X 專用的儲存格式。將金屬接觸面向內並輕輕地將 Micro SD 卡 (選購) 插入插槽，如右圖所示。註：建議在攝影機上電前就裝好 Micro SD 卡，否則攝影機會重新開機。註：有關 Micro SD 卡的相容清單，請參閱第 25 頁的「附錄 3 MICRO SD 記憶卡相容清單」。...
Page 38: 使用 Internet Explorer 登入攝影機
2. 使用 INTERNET EXPLORER 登入攝影機視您的使用環境而定，您可以使用 Microsoft® Internet Explorer® 登入此攝影機，或者在 iPhone / iPad / Android 行動裝置安裝本公司研發的行動小程式 EagleEyes 來進行登入。註：如需得知使用 iPhone / iPad / Android 行動裝置登入此攝影機的詳細資訊，請參閱 http://www.eagleeyescctv.com。在使用此攝影機之前，請先確認您已做好網路設定，而且網路連線正常。如需得知網路設定的相關資訊，請參閱：隨附攝影機提供的「快速設定 (使用 iPhone / iPad)」– 若您有 iPhone / iPad，而且您是使用無線網路來上網  ...
Page 39 功能圖示使用者權限說明系統使用者 / 超級使用者 / 切換到即時影像頁面。即時影像一般使用者 / 訪客切換到 DPTZ 設定頁面。系統使用者 / 超級使用者 / DPTZ 一般使用者詳情請參閱第 6 頁的「2.3 DPTZ 操作」。進入事件錄影清單，搜尋要播放的錄影檔案。系統使用者 / 超級使用者詳情請參閱第 7 頁的「2.4 錄影事件搜尋與回放」。備份請先插入 Micro SD 卡才能有錄影功能。切換到系統設定頁面；使用「系統使用者」和「超級使用者」登入時...
Page 40: Dptz 操作
2.3 DPTZ 操作此攝影機擁有所謂的數位 PTZ 功能 (之後都稱「DPTZ」)，讓使用者能看到更清楚的畫面。步驟 1：按 [DPTZ] 顯示 DPTZ 控制面板。步驟 2：選擇您想使用的功能：圖示功能說明此攝影機支援多種影像規格。當選取的影像規格大於目前支援的即時影像大小時，就無法完全顯示攝影機拍到的所有畫面；您必須手動拉滾動軸才能看到其他畫面。顯示目前選取的影像規格已被強制縮小以符合目前支援的即時影像大小。若要回復原來的大小，符合螢幕大小 / 原來大小：請按一下此按鈕。：顯示目前螢幕顯示的影像大小即為選取的影像規格。截取即時影像的畫面；影像檔會儲存在您於 [系統設定] [攝影機設定]  [攝影機設定]  [快照存放路快照徑] 指定的位置裡。啟動攝影機的「自動」模式。...
Page 41: 錄影事件搜尋與回放
2.4 錄影事件搜尋與回放註：當您在攝影機插入相容的 Micro SD 卡時，才能使用此功能。如需得知插入 Micro SD 卡的方式，請見第 3 頁的「1.7 Micro SD 卡」。如需查看 Micro SD 卡的相容清單，請見第 25 頁的「附錄 3 MICRO SD 記憶卡相容清單」。往前一小時 / 往前或往後一小時，例如 11:00 ~ 12:00 或 14:00 ~ 15:00，並開始播放在該時段最早的錄影資料。往後一小時快轉增加快轉的速度。點一次以...
Page 42: 攝影機設定
3. 攝影機設定使用者可以透過 Internet Explorer 登入攝影機進行更多設定。註：您必須以「系統使用者」或「超級使用者」的權限登入才能進入設定頁面。若不是以「系統使用者」或「超級使用者」登入，請以該權限重新登入攝影機。 3.1 系統設定選單按 [系統設定] 進入設定頁面。註：您必須以「系統使用者」或「超級使用者」的權限登入才能進入設定頁面，而且這兩個權限能使用的功能是不同的。若您不是以這兩個權限登入，就無法進入設定頁面。系統設定選項分成六個主要目錄選單：「網路設定」、「攝影機設定」、「定時錄影」、「儲存裝置」、「觸發設定」和「常用設定」。  如需得知「網路設定」 3.2 網路設定的相關資訊，請參閱第 9 頁的「」。  如需得知「攝影機設定」...
Page 43: 網路設定
主選單子選單說明 1. 選擇語言。常用設定常用設定 2. 查看攝影機的 MAC 位址。 3. 設定攝影機在指定時間過後自動上鎖禁止存取。時間設定設定日光節約時間和目前的時間。僅供系統使用者使用。系統日誌查看系統事件日誌。僅供系統使用者使用。連線使用者查看目前的線上使用者資訊。僅供系統使用者使用。權限管理 1. 建立具有不同存取權限的使用者帳號。 2. 修改或刪除現有使用者帳號。僅供系統使用者使用。韌體更新查看目前的韌體版本與升級。 3.2 網路設定 3.2.1 網路設定依您的網路類型而定，在此可設定攝影機的網路設定。詳情請參閱「進階網路設定」，請由下載。 www.surveillance-download.com/user/n80x.swf 3.2.2 DDNS 若在...
Page 44: 影像上傳
功能說明您可以選擇保留預設的 SNTP 伺服器 (例如，tock.stdtime.gov.tw)，或者改成您知道的其他伺服器。 NTP Server 按此按鈕後，網路攝影機的時間即會與網路時間同步。 Sync 3.2.4 影像上傳輸入詳細的 FTP 資訊，然後按 [儲存] 確認。在 [觸發設定] → [觸發設定] 選取 [FTP] 時，則會套用設定於此的功能。 3.2.5 郵件管理輸入詳細的電子郵件資訊，然後按 [儲存] 確認。在 [觸發設定] → [觸發設定] 選取 [E-Mail] 時，則會套用設定於此的功能。功能說明郵件主機名稱輸入您從電子郵件系統供應商取得的 SMTP 伺服器位址。埠號...
Page 45: Upnp
功能說明  過濾器設定錯誤次數設定登入失敗的最大可接收次數。登入失敗次數達到設定上限後，該 IP 位址就會被封鎖。錯誤封鎖時間設定被封鎖的 IP 位址，要被封鎖多久時間。回應要求選擇 [不封鎖] 讓其他使用者可以 ping 到此網路攝影機的 IP 位址，而選擇 [封鎖] 則可拒絕回覆 ping 指令。  IP/MAC 過濾設定 IP/MAC 過濾選擇要啟用或停用過濾器功能。 IP/MAC 過濾方法若選擇 [開啟]，請確認要允許或拒絕指定的 IP 位址。  IP/MAC 過濾條件 ‧ 若要新增 IP 位址，請在 [條件] 輸入 IP 位址，然後按 [新增]。條件...
Page 46: 攝影機設定
3.3 攝影機設定 3.3.1 攝影機設定您可以在此設定攝影機的基本設定。項目說明名稱輸入攝影機名稱，最長 15 個字元 (含數字和字母)。快照存放路徑指定儲存快照影像的位置。環境選擇攝影機的安裝環境，即可自動調整攝影機相關參數以符合環境需求。 Frame 速率可以在此調整每台攝影機的 Frame 速度，以符合網路頻寬。設定影像傳輸速率全開 (FULL / 全速)，或者指定傳輸速率 (1/2、1/3、1/4、1/5、1/10、1/15)。實際的 Frame 速度必須視實際網路連線而定，而且可能會低於指定速度。電源頻率當您的攝影機有閃爍問題時，可試著切換電源頻率試試。影像格式選取要使用的影像格式：Single H.264 / Single MPEG-4 / Single Motion JPEG / Multi-Mode。註：若將影像格式設為...
Page 47: 輪巡設定
如何查看已設好的預設點在 [可用位置] 選取您要查看的預設點，然後按 [前往]。您會在右側畫面看到攝影機畫面移到其記憶的點。如何刪除已設好的預設點在 [可用位置] 選取您要查看的預設點，然後按 [移除]。 3.3.3 輪巡設定註：在使用此功能之前，請確定您已設妥幾個預設點。此處為定義啟動「自動」模式時，攝影機該執行的動作：「Sequence」(預設點輪巡) 或「Auto Pan」(平行移動輪巡) Auto Pan (平行移動輪巡) 若在此選取 [Auto Pan] (平行移動輪巡) 並在 DPTZ 頁面點選時，攝影機就會將影像放大 5 倍，並開始水平來回移動。 Sequence (預設點輪巡) 若在此選取 [Sequence] (預設點輪巡) 並在 DPTZ 頁面點選時，攝影機就會開始依您在...
Page 48: 顏色設定
步驟 2：再按一次 [新增] 來加入更多預設點。若想要修改已加入的預設點設定，請按 [編輯]。若想要在選取預設點前插入別的預設點，請按 [插入]。若想要刪除新增的預設點，請按 [刪除]。步驟 3：等到加完您要的預設點後，再按 [儲存] 確認。 3.3.4 顏色設定調整色彩效能：亮度、對比度、色度和飽和度。按住滑桿做調整即可預覽色彩變更。若要回復預設值，請按 [回到預設值]。 3.3.5 LED 設定在 [LED 設定] 下：  若要手動開啟 LED 燈，請在 [手動設定啟動] 選擇 [是]。  若要在光線不足時自動啟動白光 LED 燈，在 [自動設定啟動] 選擇 [是]，然後設定攝影機的靈敏度來判斷該在何時開啟白光 LED 燈。可用選項共有三個：高 / 中 / 低。...
Page 49: 聲音
在 [LED 定時裝置設定] 下：若要設定白光 LED 燈在特定時間開啟，請在 [LED 定時裝置設定] 下，在 [啟動] 選擇 [是]，然後選擇要開啟 LED 燈的時間。每個方框代表 30 分鐘。 3.3.6 聲音拖曳滑桿來調整麥克風和喇叭的音量。 3.4 定時錄影 3.4.1 錄影註：在設定此功能之前，請確認攝影機已插入 Micro SD 卡做錄影存証。詳情請參閱第 3 頁的「1.7 Micro SD 卡」。在 [定時錄影設定] 下：  啟動或停用所有錄影功能。將 [啟動] 設成 [否] 時，就會停用所有的錄影功能。 ...
Page 50: 定時錄影
3.4.2 定時錄影若要設定警報或人體偵測錄影，請選擇 [警報] 或 [人體偵測]，然後選擇要啟動錄影的時間。 3.5 儲存裝置 3.5.1 SD 記憶卡在 [SD 記憶卡]，您可以查看 Micro SD 卡的狀態和容量，還可選擇清除所有儲存在卡中的錄影資料。 3.6 觸發設定 3.6.1 觸發設定您可以設定在發生警報、移動、人體偵測和聲音事件時，攝影機的回應方式。...
Page 51  偵測項目說明警報視您連接的警報裝置而定，選擇 [N.O.] 或 [N.C.]。移動開啟或關閉位移偵測功能。若將影像格式設為 [Motion JPEG]，就無法使用位移偵測功能。選取 [開啟] 後，按 [移動偵測] 進入移動偵測區域頁面如下：靈敏度：設定偵測靈敏度，從 1 到 10。區域設定：使用電腦滑鼠設定移動偵測區域。粉紅色格子代表未被偵測的區域，而透明的格子代表有偵測的區域。您可以設定多個偵測區域。按 [全部清除] 清除先前選擇的偵測區域，變成全部不偵測。按 [全部選擇] 選取全區域進行偵測。人體偵測開啟或關閉人體偵測功能。若要使用 Push Video 主動式影像通知，請確認已開啟此功能。聲音偵測開啟或關閉聲音偵測功能。此功能可提升攝影機對周遭環境的聲音敏感度；若您的監控區域應為安靜無人的區域，就可開啟此功能加強安全性。...
Page 52: 推播通知
3.6.2 推播通知「推播通知」(Push Video) 是一種主動式事件通知系統，與一般常見的 FTP 和 Email 通知方式不同。此系統一旦啟動，部分功能或設定會無法使用或者固定在特定值，以確保「Push Video」能取得最佳的事件影像。註：在設定此功能之前，請確認攝影機已插入 Micro SD 卡做錄影存証。詳情請參閱第 3 頁的「1.7 Micro SD 卡」。項目說明警戒選擇要開啟或關閉「推播通知」(Push Video) 功能。此功能也可從 iPhone 或 Android 行動裝置開啟。開啟此功能後，影像解析度會固定在 [VGA]。警戒自動 LED 選擇要在開啟「推播通知」 (Push Video) 功能時，設定 LED 燈自動判斷開啟時機 (開啟) 或維持目前的 LED 燈設定 (關閉)。開啟此功能後，就能確認「推播通知」功能在周遭環境太暗時也能得到足夠的光線。...
Page 53: 時間設定
3.7.2 時間設定設定日光節約時間和目前的時間，然後按 [儲存] 確認。功能說明  時間設定日期設定今天的日期。時間設定現在的時間。  日光節約時間設定日光節約時間選擇是否要使用日光節約功能 (開啟 / 關閉)。若啟動了此功能，請設定 [開始時間] 和 [結束時間]，並調整日光節約時間，以小時為單位。 3.7.3 系統日誌註：此功能僅限「系統使用者」方能使用。若要依事件類型來快速搜尋想要的系統日誌，按 [上一頁] 或 [下一頁] ，或者勾選想要搜尋的事件類型，然後按 [重新查詢]。若要清除所有系統日誌，請按 [清除全部日誌]。...
Page 54: 連線使用者
3.7.4 連線使用者註：此功能僅限「系統使用者」方能使用。您可以查看目前連線到此攝影機的使用者與其連線資訊。若要重新整理清單，請按 [重新查詢]。  若要允許匿名登入，請在 [影像匿名登入] 選擇 [開啟]。  若不要在登入時輸入影像驗證碼，請在 [Login with CAPTCHA Image] 選擇 [否]。 3.7.5 權限管理註：此功能僅限「系統使用者」方能使用。您可以新增擁有不同使用者權限的帳號，或者刪除或修改現有帳號設定。如何新增帳號步驟 1：按 [New] (新增)，然後輸入以下欄位。欄位說明帳號設定要用來登入攝影機的帳號。帳號最多只允許 16 個由字母和數字組成的字元。密碼設定要用來進行遠端登入的密碼。密碼最多只允許 16 個由字母和數字組成的字元。確認密碼...
Page 55: 韌體更新
如何修改或刪除現有帳號步驟 1：選取想要修改或刪除的帳號。步驟 2：若要修改帳號，請選擇 [修改] 變更設定，然後再按 [儲存設定]。若要刪除帳號，請按 [刪除]。註：若帳號清單中只有一個帳號，則無法刪除該帳號。 3.7.6 韌體更新註：此功能僅限「系統使用者」方能使用。此功能可用來升級與更新攝影機功能。註：在使用此功能之外，請確認已從安裝商或經銷商處取得升級檔案。註：一次只能更新一個檔案。若要完成所有檔案更新，請在更新完一個檔案後，再從步驟 1 開始更新其他檔案。步驟 1：按 [ ] 搜尋儲存更新檔的位置，然後選擇其中一個。步驟 2：按 [開始更新] 即可開始系統升級。註：升級需要一些時間，請勿在這期間中斷電源，否則升級可能會失敗。升級完成後，攝影機會重新啟動。...
Page 56: 附錄 1 產品規格
附錄 1 產品規格 AVN80X ▓ 網路壓縮格式 H.264 / MPEG4 / MJPEG 多重影像傳輸 3 (H.264、MJPEG、MPEG4) (Encode 模式、IPS、解析度) LAN 埠是 LAN 速度 10/100 Based-T Ethernet 支援的協定 DDNS, PPPoE, DHCP, NTP, SNTP, TCP/IP, ICMP, SMTP, FTP, HTTP, RTP, RTSP, UPnP Frame 速率...
Page 57: 附錄 2 傳輸速度參照表
附錄 2 傳輸速度參照表以下資料僅供參考用。下表所列的傳輸速度會因您實際選取的影像大小、影像品質和影像張數，以及監控畫面複雜度和物體移動頻繁度而有所差異。測試環境  地點：辦公室入口  網路傳輸格式：H.264  攝影機類型：百萬畫素網路攝影機動態畫面：僅有一、兩人出入 (不頻繁) 靜態畫面：無人出入影像規格影像品質 Frame 速率 (動態畫面) kbps (靜態畫面) kbps 最好 SXGA FULL 3253 3216 高 2375 2160 一般 1571 1266 基本 1465 最好 2010 1261 高...
Page 58 影像規格影像品質 Frame 速率 (動態畫面) kbps (靜態畫面) kbps 最好 SXGA 1/15 高一般基本最好高一般基本最好 QVGA 高一般基本...
Page 59: 附錄 3 Micro Sd 記憶卡相容清單
附錄 3 MICRO SD 記憶卡相容清單廠牌容量廠牌容量 Class Class ADATA Transcend Class 6 Class 2 Apacer Class 4 Class 4 Class 6 SanDisk Class 6 Class 4 16GB Class 10 Class 4 Kingston 16GB Class 4 Class 4 32GB Class 4 Class 4...
Page 60: 附錄 4 常見問題
殊要求，建議解析度則選取 [VGA]。何謂「推播通知」(Push Video)？我收「推播通知」(Push Video) 是一種主動式事件通知系統，與一般常見的到了 Push Video 的通知訊息，但當我 FTP、Email 和 SMS 通知方式不同。如需正確使用此功能，請在啟用此按 [檢視] 想要看錄影畫面時，卻只能功能之前，先在 AVN80X 插入一張 Micro SD 卡。否則，當我按 [檢視] 想看到即時畫面。為什麼？要看錄影畫面時，就只能看到即時畫面。如需更多關於「推播通知」 (Push Video) 的相關資訊，請參閱第 18 頁的「3.6.2 推播通知」，或者「進階網路設定」。 AVN80X 內建的人體偵測感應器，感此人體偵測感應器可能會受到周遭環境的溫度和人體溫度的影響而失判...
Page 61 CAMERA RESEAU MEGAPIXEL SERIES AVN80X MANUEL UTILISATEUR Veuillez lire les instructions avant toute l’utilisation, et conserver ce manuel pour une future consultation n80x_system_V1.1, juin 20011...
Page 62 NOTE DE SECURITE IMPORTANTE Tous les produits commercialisés par notre société sont conformes à la directive européenne (2002/95/CE) visant à limiter l'utilisation de six substances dangereuses RoHS Cet appareil entre dans la catégorie 9.1 : Instruments de surveillance et de contrôle sans écran, selon la directive européenne 2002/96/CE visant à...
Page 63 LICENSE MPEG4 THIS PRODUCT IS LICENSED UNDER THE MPEG4 VISUAL PATENT PORTFOLIO LICENSE FOR THE PERSONAL AND NON-COMMERCIAL USE OF A CONSUMER FOR (i) ENCODING VIDEO IN COMPLIANCE WITH THE MPEG4 VISUAL STANDARD (“MPEG-4 VIDEO”) AND/OR (ii) DECODING MPEG4 VIDEO THAT WAS ENCODED BY A CONSUMER ENGAGED IN A PERSONAL AND NON-COMMERCIAL ACTIVITY AND/OR WAS OBTAINED FROM A VIDEO PROVIDER LICENSED BY MPEG LA TO PROVIDE MPEG4 VIDEO.
Page 64 TABLE DE MATIERE 1. GENERALITE ............................. 1 1.1 Fonctionnalités du Produit......................... 1 1.2 Contenu de l’emballage ..........................1 1.3 Vue d’ensemble du Produit ........................1 1.4 Façade Arrière............................2 1.5 Port Entrée/Sortie Externe ........................2 1.6 Indicateurs d’état ............................2 1.7 Carte Micro SD............................
Page 65: Generalite
1. GENERALITE 1.1 Fonctionnalités du Produit Configuration réseau facile avec iPhone / iPad Capteur live MOS 1.3 Megapixel avec la qualité HDTV 720p, permettant d’examiner plus facilement le moindre détail Support de carte SD, pour le stockage de vidéo Push Video (Alerte vidéo instantanée) permet l’envoi immédiat d’un message d’alerte sur votre téléphone mobile iPhone et Android, lorsqu’un événement préprogrammé...
Page 66: Façade Arrière
1.4 Façade Arrière Ethernet: Connecter ici le câble réseau. DC 5V: Connecter l’adaptateur de courant. Reset: Alimentation connectée, appuyez sur ce bouton pour réinitialiser les paramètres, y compris l’adresse IP, de la camera par les valeurs par défaut de l’usine. La caméra redémarrera.
Page 67: Carte Micro Sd
1.7 Carte Micro SD Pour un enregistrement local, un lecteur de carte micro SD est prévu. Le slot micro SD se trouve sur le côté gauche de la caméra. Insérez en poussant légèrement la carte micro SD dans le slot, les broches dorées de la carte vers le slot, comme indiqué...
Page 68: Acces De La Camera Par Internet Explorer
2. ACCES DE LA CAMERA PAR INTERNET EXPLORER Cette caméra réseau est accessible via un ordinateur équipé de Microsoft® Internet Explorer® et via smart phones équipés de notre logiciel “EagleEyes” Note: Pour plus de détails sur l’accès par smartphones, veuillez consulter notre site internet http://www.eagleeyescctv.com.
Page 69 Fonction Icône Droit utilisateur Description Superviseur / Utilisateur avec Accéder à la vidéo en direct. Direct droit / Utilisateur normal/ Invité Accéder à la page de configuration PTZ numérique. Superviseur / Utilisateur avec DPTZ droit / Utilisateur normal Explication détaillée “2.3 Opération PTZ numérique ” Accéder à...
Page 70: Opération Ptz Numérique (Dptz)
2.3 Opération PTZ numérique (DPTZ) Cette caméra possède la capacité PTZ, c’est-à-dire, PTZ numérique (DPTZ), pour contrôler une zone vaste. ETAPE1: Cliquer sur “DPTZ” pour afficher le panneau de contrôle DPTZ. ETAPE2: Sélectionner les fonctions voulues: ICONE FONCTION DESCRIPTION Lorsque la résolution caméra choisie est supérieure à la taille de la fenêtre d’affichage, une partie de l’image n’est pas visible à...
Page 71: Recherche D'enregistrement Événementiel Et Lecture
2.4 Recherche d’enregistrement événementiel et lecture Note: Cette fonction est disponible uniquement quand une carte micro SD compatible est insérée dans la caméra. Pour savoir où et comment insérer la carte SD, veuillez consulter “1.7 Carte Micro SD”. Pour connaître la liste des cartes micro SD compatibles, veuillez consulter “ANNEXE 3 LISTE DE CARTES MICRO SD COMPATIBLES”...
Page 72: Configuration De La Camera
3. CONFIGURATION DE LA CAMERA Note: Seuls les comptes Superviseur ou Utilisateur avec droit ont les droits nécessaires pour accéder aux menus de configuration système et un Utilisateur avec droit ne peut accéder à l’historique, connexion, compte utilisateur et mise à jour du menu général. Connectez avec un compte utilisateur adéquat en fonction des opérations que vous voulez faire.
Page 73: Réseaux
3.2 Réseaux 3.2.1 Réseau local Menu de configuration du réseau local où est installée la caméra. Pour plus de détails, consulter “Configuration Réseau Avancée” téléchargeable sur www.surveillance-download.com/user/n80x.swf. 3.2.2 DDNS DDNS doit être activé si votre réseau local est de type “PPPOE” ou “DHCP”. Pour plus de détails, veuillez consulter “Configuration Réseau Avancée”...
Page 74: Email
3.2.5 EMAIL Permet de paramétrer l’expéditeur et les adresses mail des destinataires à qui un email sera envoyé quand survient un événement programmé. Gestion de la liste des destinataires 1) Ajouter Saisir l’adresse mail puis cliquer sur Ajouter 2) Editer Sélectionner l’adresse à...
Page 75: Upnp
3.2.7 UPnP “UPnP” signifie “Universal Plug and Play”, qui permet la connexion transparente d’un matériel réseau, simplifiant ainsi son installation et son utilisation. Choisir Activé afin de faciliter la détection de votre caméra sur le réseau local. Puis lui attribuer un surnom qui permet de l’identifier facilement.
Page 76: Positions Prédéfinies
Champs Description Format de flux vidéo Choisir le format de vidéo : H.264 seul / MPEG-4 seul/ Motion JPEG seul/ Multi-Mode. Note: La détection de mouvement n’est pas disponible avec le format Motion JPEG. Résolution MPEG4 / MJPEG Choisir la résolution vidéo si le format de vidéo est “MPEG4” ou “MJPEG”. Activé, le surnom de la caméra sera affiché.
Page 77: Couleur
Séquentiel En mode séquentiel, la caméra parcourra toutes les positions définies dans la séquence active, dans l’ordre défini et à la vitesse définie pour chaque position. Etape1: Cliquer sur Ajouter puis choisir dans la liste déroulante Positions prédéfinies une position et en définir la durée de parcours, de 1 à...
Page 78: Led
3.3.5 LED Ce menu permet de gérer l’allumage de la LED Sélectionner Oui pour Activation Manuelle, si vous autorisez les utilisateurs d’allumer la LED manuellement. Sélectionner Oui pour Activation Automatique, si vous autorisez l’allumage automatique de la LED par le système quand la lumière ambiante n’est pas suffisante.
Page 79: Planning D'enregistrement
3.4.2 Planning d’Enregistrement Permet d’établir le planning d’enregistrement déclenché automatiquement par la détection de présence humaine (onglet PIR) ou par l’alarme (onglet Alarme Externe). 3.5 Stockage 3.5.1 Carte SD Permet de vérifier l’état de la carte SD et de supprimer toutes les données sauvegardées en cas de besoin. 3.6 Evénement 3.6.1 Evénement Permet de définir des actions à...
Page 80 Détection Champ Description Alarme externe Choisir “N.O.” ou “N.C.” selon la configuration de l’Alarme externe, connecté sur Entrée alarme de la caméra. Mouvement Activer ou désactiver la détection de mouvement. Cette fonction n’est pas supportée quand le format de flux vidéo est Motion JPEG. Si la détection est activée, cliquer sur le bouton Détection pour définir la ou les zones de surveillance: Niveau de Sensibilité: Définir un niveau de sensibilité...
Page 81: Push Video (Alerte Vidéo Instantanée)
3.6.2 Push Video (Alerte Vidéo instantanée) “Push Video” est un système de notification active, une méthode de notification différente de celles utilisées pour la notification traditionnelle par Email ou FTP. Il fonctionne comme une clé de serrure. Quand la fonction est activée, la zone sous surveillance est considérée comme fermée à...
Page 82: Général
3.7 Général 3.7.1 Général Ce menu permet de sélectionner la langue de l’interface web, de définir le mode de fonctionnement des indicateurs d’état, de paramétrer le temps d’inactivité maximum avant de verrouiller l’accès à la caméra, de consulter l’adresse MAC de votre caméra. Pour le mode des indicateurs d’état, choisir Activer pour permettre aux indicateurs LED d’indiquer l’état de la caméra comme expliqué...
Page 83: Historique Du Serveur
3.7.3 Historique du serveur Note: Cette fonction est disponible uniquement pour le superviseur. Permet d’afficher l’historique du système. Cliquer sur les boutons Page précédente / Page suivante pour naviguer dans la liste, ou spécifier le type d’événement puis cliquer sur Actualiser pour afficher une liste filtrée. Cliquer sur Tout effacer pour supprimer l’historique..
Page 84: Mise À Jour
Champ Description Nom utilisateur Saisir le nom d’utilisateur à utiliser lors d’une connexion, champ alphanumérique de 16 caractères maximum. Mot de passe Saisir le mot de passe de l’utilisateur, 16 caractères alphanumériques maximum. Confirmation Confirmer le mot de passe. Niveau d’utilisateur Spécifier le niveau de sécurité...
Page 85: Annexe 1 Specifications Du Produit
ANNEXE 1 SPECIFICATIONS DU PRODUIT AVN80X ▓ Réseau Compression de données H.264 / MPEG4 / MJPEG Streaming Vidéo Multiple 3 (H.264, MJPEG, MPEG4) (Modes de codage, IPS, Résolution) PORT LAN RJ45 Vitesse LAN 10/100 Based-T Ethernet DDNS, PPPoE, DHCP, NTP, SNTP, TCP/IP, Protocoles Supportés...
Page 86: Annexe 2 Tableau De Bande Passante Informatif
ANNEXE 2 TABLEAU DE BANDE PASSANTE informatif Les tableaux ci-après sont donnés à titre informatif. La bande passante donnée ci-après peut varier en fonction de la résolution, la qualité et le taux d’image que vous aurez choisis, et aussi de la complexité de la zone de surveillance et la fréquence de passage dans cette zone. Environnement de test Lieu: entrée du bureau Flux vidéo: H.264...
Page 87 Dynamique Statique Résolution Qualité Taux d’images kbps kbps SXGA MEILLEUR 1/15 SUPERIEUR NORMAL BASIC MEILLEUR SUPERIEUR NORMAL BASIC QVGA MEILLEUR SUPERIEUR NORMAL BASIC...
Page 88: Annexe 3 Liste De Cartes Micro Sd Compatibles
ANNEXE 3 LISTE DE CARTES MICRO SD COMPATIBLES Constructeur Capacité Classe Constructeur Capacité Classe ADATA Transcend Class 6 Class 2 Apacer Class 4 Class 4 Class 6 SanDisk Class 6 Class 4 16GB Class 10 Class 4 Kingston 16GB Class 4 Class 4 32GB Class 4...
Page 89: Annexe 4 Questions & Reponses
Je n’arrive pas à me connecter à la Vous n’avez pas fini complètement la configuration réseau. Veuillez caméra AVN80X, avec iPhone / IPad consulter les instructions concernant la redirection de port dans la notice / Android, via le réseau 3G, alors la d’installation rapide iPhone/iPad/android “3.
Page 90 AVN80X メガピクセルネットワークカメラシリーズ操作ガイド操作の前に説明をよくお読みになり、今後の参考のために保管して下さい。 n80x_system_V1.1...
Page 91 重要な安全防護すべての鉛フリー製品は、欧州の法律要件である有害物質規制（RoHS 指令）指令に準拠して提供しています。つまり、当社の製造プロセスおよび製品は、厳密に「鉛フリー」であり、指令で引用される有害物質を含まないことを意味します。線で消された車輪付きゴミ容器のマークは、欧州連合内で製品が製品耐用年数時に個別に収集する必要があることを表しています。これはこのマークのついた製品および周辺装置に適用されます。地方自治体の廃棄物としてこれらの製品を処分しないでください。この機器をリサイクルするための手続きについては、お近くの販売店にお問い合わせください。この装置は、電波干渉に関する規格に準拠して製造されています。連邦通信委員会干渉に関する声明この装置はテスト済みであり、FCC 規制の Part 15 に準ずる Class B デジタルサービスの制限に準拠しています。これらの制限は、住宅に設置する際に有害な干渉に対する適切な保護を提供するように設計されています。この装置を変更または修正を行うと、この機器を使用するユーザーの権限が無効になる場合があります。この装置は、無線周波エネルギーを生成、使用そして放射しています。指示に従って設置および使用しない場合、無線通信に有害な干渉を引き起こす可能性があります。しかし、特定の設置において干渉が発生しないことを保証するものではありません。この装置が装置の電源をオフ/オンにして確定することができるラジオまたはテレビの受信に有害な干渉を引き起こす場合、次のいずれかの方法で干渉を修正することを推奨します。受信アンテナの方向または設置位置を変える。機器と受信機の間隔を広げる。受信機が接続されている回路と異なる回路のコンセントに機器を接続する。ディーラーまたは経験豊富なラジオ/テレビ技術者に相談する。この装置は、FCC 規制の Part 15 に準拠しています。操作は次の 2 つの条件に従う必要があります： (1) この装置は有害な干渉を引き起こす場合があります。 (2) このデバイスを使用するには、望まざる動作を引き起こす可能性のある干渉も含め、すべての干渉を受け入れる必要があります。...
Page 92 MPEG4 のライセンス本製品は、消費者による個人使用および非商用使用のために MPEG4 ビジュアル特許ポートフォリオライセンスに基づいて、 (i) MPEG4 映像標準（「MPEG4 ビデオ」）に準拠したビデオをエンコードすること、または、(ii) 個人使用および非商業的活動のため消費者がエンコードし、MPEG LA 社により MPEG4 ビデオを提供するライセンスを供与されたビデオプロバイダから取得した MPEG4 ビデオをデコードすることについて使用許諾されています。その他の用途について、ライセンスは許諾または黙示的に認められていません。プロモーション用、社内用および商用での使用およびライセンシングに関連する追加情報は、 MPEG LA 社から入手できます。HTTP://WWW.MPEGLA.COM を参照してください。...
Page 93 目次 1. 概要..............................1 1.1 パッケージの内容 ............................1 1.2 製品概要 ..............................1 1.3 背面パネル ..............................1 1.4 外部入出力ポート ............................1 1.5 ステータスインジケータ ............................. 2 2. カメラのネットワーク設定.......................... 3 2.1 カメラの組立と設置 ............................3 2.2 ノートパソコン/パソコンをインターネットに接続する方法 ..................3 2.3 無線ルータ+モデム ............................4 2.3.1 ノートパソコン/パソコンでの設定...
Page 94 A4.2 前提条件..............................33 A4.3 Push Video の有効化 ..........................33 A4.3.1 iPhone/iPad から..............................33 A4.3.2 Android モバイルデバイスから ..........................34 補足 5 マイクロ SD カード.......................... 35 A5.1 マイクロ SD カードの挿入..........................35 A5.2 互換性リスト............................. 35 補足 6 ポートフォワーディングの設定......................36 補足 7 Q&A ............................37 ...
Page 95: 概要
1. 概要 1.1 パッケージの内容 □ ネットワークカメラ □ カメラブラケット □ iPhone/iPad 用クイックセットアップ □ アダプタ □ ネットワークケーブル □ CD マニュアル 1.2 製品概要インジケータレンズ LAN ポート電源コネクター I/O コネクターマイクスタンド取付部 SD カードスロットスピーカー白色 LED 人感センサリセット前面背面 1.3 背面パネルイーサネット：...
Page 96: ステータスインジケータ
1.5 ステータスインジケータアイコン LAN 接続状態インターネット接続状態システム状態電源オン時常にオン常にオン点滅常にオフ (オン 250 ㎳、オフ 250 ㎳) デフォルトへのリセット点滅点滅 (オン 250 ㎳、オフ 250 ㎳) (オン 250 ㎳、オフ 250 ㎳) アップデート接続状態 LAN 接続済常にオン点滅 (オン 100 ㎳、オフ 500 ㎳) LAN 切断済...
Page 97: カメラのネットワーク設定
2. カメラのネットワーク設定カメラの設置とネットワーク設定を完了するには、以下の手順に従ってください。お使いのネットワーク環境に基づいて、ノートパソコン/パソコン、iPhone®、または iPad®を使って、このカメラのネットワーク接続を設定します。 2.1 カメラの組立と設置ステップ 1：カメラを設置する場所にブラケット（ラウンドワン）のベースを固定します。注：内蔵の人間検出機能が正常に動作するよう、カメラと監視する場所との距離を 3～4m にします。ステップ 2：ブラケットとカメラを組み立て、カメラの視野角を調整します。ステップ 3：（オプション）「Push Video」を正しく動作させるため、オプションのマイクロ SD カードを挿入します。詳細は、「補足 5 マイクロ SD カード」（35 ページ）を参照してください。ステップ 4：付属の電源アダプタで、カメラの背面パネルの電源ジャック(DC 5V/2A)とコンセントを接続します。ステップ 5：次のセクションの手順に従って、ネットワーク設定を続行します。 2.2 ノートパソコン/パソコンをインターネットに接続する方法 1. 無線ルータ+モデムパソコン...
Page 98: 無線ルータ+モデム
AVN80X Devices connected with a RJ45 network cable RJ45 ネットワークケーブルで接続済のデバイス Devices connected wirelessly 無線接続済のデバイスステップ 2：「IPScan.exe」( )を起動し、AVN80X を検索します。AVN80X のデフォルト IP アドレスは、192.168.1.10 です。無線ルータに 2 つ以上の AVN80X を接続している場合、「IPScan」は検索後、同一 IP アドレスの複数の AVN80X を表示します。どの AVN80X を設定するかについては、ユニークな MAC アドレスを使って識別します。注： MAC アドレスは、AVN80X の背面パネルのステッカーで確認できます。...
Page 99 お使いのルータが UPnP をサポートしている場合は、ステップ 7 に進みます。お使いのルータが UPnP をサポートしていない場合、MAC000e531d6ff1.ddns.eagleeyes.tw のようなホスト名を書き留め、［保存］をクリックします。「補足 6 ポートフォワーディングの設定」（36 ページ）の指示に従って、ポートフォワーディング用にお使いの無線ルータにアクセスします。ステップ 7：［UPnP］に移動して、UPnP サービスを有効にします。［ポートマッピング］を有効にし、［保存］をクリックして、自動ポートマッピングを開始します。設定の保存に成功すると、カメラに割当てられた IP アドレスとポート番号を示すメッセージが表示されます。 IP アドレスとポート番号を書き留めて、カメラからログアウトします。接続の確認ステップ 1：お使いのノートパソコン/パソコンを AVN80X が接続されていない無線ネットワークを使ってインターネットに接続します。ステップ 2：ウェブブラウザの URL アドレスボックスに先程書き留めた IP アドレスまたはホスト名とポート番号を入力し、カメラのログインページが表示されるかどうかを確認します。フォーマットは、「http://ipaddress:portnum」または「http://hostname:portnum」です。...
Page 100: Iphone/Ipad での設定
Devices connected with a RJ45 network cable RJ45 ネットワークケーブルで接続済のデバイス Devices connected wirelessly 無線接続済のデバイスステップ 2：「EagleEyes」を iPhone/iPad 上で起動します。アドレスブックで、［+］をクリックして、新規デバイスを追加します。［ローカルネットワーク検索］を選択し、ネットワークカメラを検索します。AVN80X のデフォルト IP アドレスは、192.168.1.10 です。注： AVN80X が見つからない場合、LAN ステータスインジケータ( )が常にオンであることを確認し、3 分後に再度検索してください。無線ルータに 2 つ以上の AVN80X を接続している場合、検索後、同一 IP アドレスの複数の AVN80X を表示します。どの AVN80X を設定するかについては、ユニークな MAC アドレスを使って識別します。...
Page 101 ここで設定した情報は、Step7 で必要となりますのでメモ等にお控えください。ステップ 4：画面一番下の Apply をタップすると、自動設定が始まります。設定する際「Status」の状態に注意して、「Done」あるいは「Fail」まで待ってください。「Done」が表示されたら、カメラ情報の編集ページに戻ります。［適用］を選択すると、ステータスが「Fail」表示→画面右上にある本のマークのアイコ変更されます。ンをタップして、ポップアップの中から DDNS を選択してください。選択後自動的にカメラ情報のページに戻ります。処理中... 自動設定開始！！「Done」または「Fail」ステップ 5：カメラ情報のページでタイトルの変更ができます。変更したら画面右上の「保存」アイコンをタップします。ステップ 6： iPhone・iPad の Web ブラウザを起動して、Address 欄に AVN80X と接続している無線 LAN ルーターの IP アドレスを入力すると、ルーターの設定画面が表示されます。...
Page 102: ルータ+モデム
ルータ Modem モデム AVN80X RJ45 ネットワークケーブルで接続済のデバイス Devices connected with a RJ45 network cable ステップ 2：「IPScan.exe」( )を起動し、AVN80X を検索します。AVN80X のデフォルト IP アドレスは、192.168.1.10 です。ルータに 2 つ以上の AVN80X を接続している場合、「IPScan」は検索後、同一 IP アドレスの複数の AVN80X を表示します。どの AVN80X を設定するかについては、ユニークな MAC アドレスを使って識別します。注： MAC アドレスは、AVN80X の背面パネルのステッカーで確認できます。...
Page 103 ステップ 3：設定する IP アドレスを選択し、［設定］をクリックして IP アドレス設定ページを表示させます。IP アドレス、ゲートウェイおよびポート番号を変更します。例えば、お使いのルータの IP アドレスが 192.168.2.1 の場合。このステップでは、IP アドレスを 192.168.2.xx(「xx」は、2～50 の値を意味します)に変更し、ゲートウェイを「192.168.2.1」(お使いのルータの IP アドレスと同じ)に変更する必要があります。そして、ポート番号を 80 番以外に変更します(88 または 8080 を推奨します)。注：変更した IP アドレスを同一のルータに接続された他のデバイスが使用しないよう確認します。ステップ 4：このカメラのユーザー名とパスワードを入力し、変更を確認して、「IPScan」を終了します。デフォルトのユーザー名とパスワードは両方「admin」です。ステップ 5：ノートパソコン/パソコン上で、Internet Explorer などのウェブブラウザを起動し、URL カラムに設定した IP アドレスを入力し、このカメラにアクセスします。...
Page 104: モデム/ハブ+モデム
ノートパソコン/パソコンの IP アドレスを「192.168.1.xxx」に変更していること（ここで、xxx は、10 を除く 0～255 の数字）。注：ノートパソコン/パソコンの IP アドレスの変更方法については、「補足 2 ノートパソコン/パソコンの IP アドレスの変更」（31 ページ）を参照してください。 Step1: LAN Connection ステップ 1： LAN 接続 192.168.1.xxx (1~255 except 10) AVN80X Laptop or PC Step2: Network Connection ステップ 2：ネットワーク接続 Laptop or PC ノートパソコン/パソコ with 　...
Page 105 項目説明アカウント必要な場合、デフォルトアカウントのパスワードを変更します。この変更は、［設定］［全般］［アカウント］でも実施可能です。日時現在の日時を確認/選択します。ビデオ情報カメラの現在の環境を選択し、自動的に選択された環境に適した画像を生成するよう調整します。この変更は、［設定］［カメラ］［カメラ］を選択します。ネットワーク使用するネットワークタイプに基づいてネットワーク設定を行います。詳細は、次のステップを参照してください。ステップ 4：「ネットワーク」で、使用するネットワークタイプに基づいて、カメラのネットワーク設定を行います。3 タイプ：固定 IP、 PPPOE および DHCP があります。固定の場合： ISP（インターネットサービスプロバイダ）から取得した、「カメラ IP アドレス」、「ゲートウェイ」および「ネットマスク」を入力します。ポート番号を入力します。正常値は 1～9999 です。デフォルト値は 80 です。通常、HTTP の TCP ポートが 80 を使用します。しかし、場合により、柔軟性あるいはセキュリティ上の観点からこのポート番号の変更を推奨します。...
Page 106: デフォルトアカウントの変更
ステップ 5： (オプション)「DDNS」 ( )をクリックして、PPPOE および DHCP に対する設定を継続します。 a) DDNS を有効にします。 b) 「システム名」で「デフォルト」を選択します。 c) 「カメラの URL」で、デフォルト値、つまり、このカメラの MAC アドレスを保持します。その後、カメラの全体のアドレスを書き留めます（例 MAC000e531d6ff1.ddns.eagleeyes.tw ）。 d) (オプション)DDNS サーバーからメッセージを受信する電子メールアドレスを入力します。注：ネットワークカメラにアクセスできるデフォルトアドレスを使用してください。これにより、DDNS サーバーがカメラを登録されたことを確認します。その後、ホスト名を覚えやすい意味のある名称に変更します。 e) ［保存］をクリックして、ログアウトします。接続の確認ステップ 1：カメラとノートパソコン/パソコンを切断して、別々にインターネットに接続します。注： LAN 接続に対するノートパソコン/パソコンの IP アドレスを変更した場合、インターネットアクセスを正常に動作させるため、復元することを忘れないでください。ステップ...
Page 107: Iphone/Ipad から
2.6.2 iPhone/iPad からカメラにログインし、右上コーナーの「」をクリックして、システム設定ページに入ります。そして、［詳細設定］［アカウント］を選択します。以下を行います：デフォルトアカウント「admin」を選択し、［修正］をクリックしてデフォルトパスワードを変更するか、直接的に［新規登録］をクリックし、新しいアカウントを作成して、デフォルトアカウントを削除します。...
Page 108: Internet Explorer でのカメラへのアクセス
3. INTERNET EXPLORER でのカメラへのアクセスこのネットワークカメラには、Microsoft® Internet Explorer®および iPhone/iPad/Android モバイルデバイスから当社自社開発のプログラム「EagleEyes」を異なる環境に合わせてインストールし、アクセスすることが可能です。注： iPhone/iPad/Android モバイルデバイスを介したネットワークカメラへのアクセスの詳細は、 http://www.eagleeyescctv.com を参照してください。カメラを使用する前に、ネットワーク設定を完了し、ネットワーク接続が正常であることを確認してください。ネットワーク設定については、次を参照してください：「iPhone/iPad のクイック設定」、iPhone/iPad を使用し、ネットワークカメラが無線接続の場合を説明しています。「高度なネットワーク設定」、ネットワーク環境が無線ではない場合は、www.surveillance-download.com/user/n80x.swf からダウンロード可能です。 3.1 カメラへのログインステップ 1：ウェブブラウザを起動し、URL アドレスボックスに http://ipaddress:portnum と入力します。例えば、IP アドレスが 60.121.46.236 で、ポート番号が 888 の場合は、「http://60.121.46.236:888」と URL アドレスボックスに入力し、［Enter］を押します。...
Page 109 機能アイコンユーザーレベル説明管理者/パワーユーザ/普通ライブビューページに切り替えます。ライブユーザー/ゲスト DPTZ 設定ページに切り替えます。管理者/パワーユーザー/普 DPTZ 通ユーザー詳細は、「3.3 デジタル PTZ(DPTZ)の操作」（16 ページ）を参照してください。ビデオ再生用イベントレコードリストを入力します。管理者/パワーユーザー詳細は、「3.4 イベントレコードの検索と再生」（17 ページ）を参照してください。バックアップローカルビデオ録画用にマイクロカードを挿入する必要があります。システム設定ページに切り替えます。機能は、「管理者」と「パワーユーザー」により異なります。設定管理者/パワーユーザー詳細は、「4.1 システム設定メニュー」（18 ページ）を参照してください。ライブプレーヤー管理者/パワーユーザ/普通ドロッブダウンリストからイメージプレーヤーを選択します：ユーザー/ゲスト ActiveX QuickTime QuickTime は、アップル社のマルチメディアソフトウェアです。「QuickTime」を選択する前に、お使いのオペレーティングシステムに「QuickTime」をインストールする必要があり...
Page 110: デジタル Ptz(Dptz)の操作
3.3 デジタル PTZ(DPTZ)の操作ステップ 2：必要な機能を選択します：アイコン機能説明複数の表示解像度が利用可能です。お使いのライブビューがサポートしない解像度を選択した場合、監視エリアの一部で画面が覆われてしまいます。その場合、手動で画面上で移動させ、覆われた場所を確認します。画面に合せる/ 元のサイズこれにより、選択した解像度が現在のライブビューのサイズに合うようスケールされます。クリックして、スケールした解像度を元のサイズに復元します。 : これにより、ライブビューの解像度が元のサイズに変わります。クリックして、現在のビューのスナップショットを取得し、「設定」［カメラ］［カメラ］［スナップショットパス］で指定しスナップショットの取得たロケーションに保存します。クリックして、カメラの自動モードを有効にします。自動モードは、［設定］［カメラ］［クルーザー］［起動モード］で、「順次表示」または「Auto Pan」に設定します。注：この機能は、DPTZ が有効な場合のみ利用可能です。自動モードの有効化順次表示：［設定］［カメラ］［クルーザー］［起動モード］［順次表示］で指定したプリセットポイントに従い、定期的に移動します。...
Page 111: イベントレコードの検索と再生
3.4 イベントレコードの検索と再生クリックして、例えば、11：00～12：00 または 14：00～15：00 のように前/後に 1 時間ジャンプします。そして、前/後のアワーこの時間帯に録画された最初のイベントビデオクリップの再生を開始します。高速早送り早送りスピードを上げます。クリックすると、2 倍、4 倍、8 倍、16 倍と早送りスピードが切り替わります。高速巻き戻し巻き戻しスピードを上げます。クリックすると、2 倍、4 倍、8 倍、16 倍を巻き戻しスピードが切り替わります。再生クリックして、現在のビデオクリップを再生します。クリックして、ビデオ再生を一時停止します。一時停止停止クリックして、ビデオ再生を停止します。一時停止モードで、クリックして次のフレームを表示します。ステップ音声必要な場合クリックして消音し、再度クリックして復元します。ダウンロードクリックして、現在のビデオクリップをパソコン内の指定したパスにダウンロードします。...
Page 112: カメラの設定
4. カメラの設定 Internet Explorer を経由してアクセスし、このネットワークカメラを詳細設定します。注：システム設定ページを表示するには、「管理者」または「パワーユーザー」であることが必要です。そうでない場合は、管理者のユーザーレベルでカメラにログインしなおしてください。 4.1 システム設定メニュー［設定］をクリックして、設定ページを表示します。注：システム設定ページを表示するには、「管理者」または「パワーユーザー」である必要があります。各ユーザーレベルで利用可能な機能は異なります。この 2 つのユーザーレベルではない場合は、それらでカメラにログインしなおしてください。機能は、6 つのメニューに分類されています：ネットワーク、カメラ、録画タイマー、ストレージ、トリガーおよび全般です。「カメラ」の詳細は、「4.2 カメラ」（19 ページ）を参照してください。「録画タイマー」の詳細は、「4.3 録画タイマー」（23 ページ）を参照してください。「ストレージ」の詳細は、「4.4 ストレージ」（24 ページ）を参照してください。「トリガー」の詳細は、「4.5 トリガー」（24 ページ）を参照してください。「全般」の詳細は、「4.6 全般」（26 ページ）を参照してください。メインメニューサブメニュー参照ネットワークネットワークネットワーク設定を行います。 DDNS ネットワークタイプが、PPPOE または...
Page 113: カメラ
メインメニューサブメニュー参照 1. ウェブブラウザの言語を選択します。全般全般 2. カメラの MAC アドレスを確認します。 3. 指定された時刻後のカメラアクセスをロックします。時刻夏時間と現在の時刻を設定します。管理者のみが利用可能です。サーバーログシステムのイベントログを確認します。管理者のみが利用可能です。オンライン現在のオンラインユーザーを確認します。管理者のみが利用可能です。アカウント 1. 異なるアクセス権限のユーザーアカウントを作成します。 2. 既存ユーザーアカウントを変更/削除します。管理者のみが利用可能です。アップデート現在のファームウェアバージョンを確認し、アップデートします。 4.2 カメラ 4.2.1 カメラ必要に応じて、カメラのパラメータを調整します。項目説明最大 15 文字のアルファベットでカメラのタイトルを入力します。タイトル...
Page 114: プリセット
4.2.2 プリセット注：この機能を使用する前に、DPTZ が有効であることを確認してください。新しいプリセット位置の設定（最大 16）または、既存位置を確認します。新しいプリセット位置の設定方法ステップ 1： DPTZ アイコンをクリックします。ステップ 2：用途に合った適切な比率でポイントに移動します。ズームイン/アウトするには： (ズームイン)/ (ズームアウト)をクリックします。 - カーソルをプレビュー画面に移動して、マウスをホイールアップ（ズームイン）およびホイールダウン（ズームアウト）します。 - プレビュー画面上でポイントをクリックして、5 倍画像を取得します。 - 左上から右下または右下から左上に四角形を描いて、1 倍、3 倍、5 倍の画像に切り替えます。ステップ 3：「今の位置」で、ポイント名を入力して［新規登録］をクリックします。既存プリセット位置の確認方法「使用できる位置」で、ドロップダウンリストから確認する位置名を選択し、［行く］をクリックします。右側のカメラビューが記録された位置に移動します。既存プリセット位置の削除方法「使用できる位置」で、ドロップダウンリストから確認する位置名を選択し、［削除］をクリックします。 4.2.3 クルーザー注：この機能を使用する前に、いくつかのプリセット位置の設定を完了していることを確認してください。を選択した場合のカメラの自動モードがどのように動くかを設定します：...
Page 115: 色彩
順次表示「順次表示」を選択し、をライブビューページでクリックした場合、カメラは「順次表示」で定義した各プリセット位置のパトロールを開始します。ステップ 1：［新規登録］をクリックして、ドロップダウンリストからプリセット位置を選択し、この位置に留まる時間を 1～60 秒で選択します。その後、［保存］をクリックして確認します。ステップ 2：再度［新規登録］をクリックして、更にプリセット位置を追加します。既存のプリセット位置設定を変更するには［修正］をクリックします。プリセット位置を選択したポイントの前に追加するには［挿入］をクリックします。追加したプリセット位置を削除するには［削除］をクリックします。ステップ 3：すべての位置を追加した後で、［保存］をクリックして確認します。 4.2.4 色彩色彩設定で、明るさ、コントラスト、色相および彩度を調整します。スライダーをクリック&ドラッグして、このページの右で色彩の変更をプレビューして、画像の色彩を調整します。デフォルト値を復元するには、［デフォルトに戻る］をクリックします。...
Page 117: Led
4.2.5 LED 「LED 設定」で：白色 LED を手動でオンにするために、「手動で有効にします」の［はい］を選択します。暗くなったら、白色 LED を自動的にオンにするには、「自動的に有効になります」で［はい］を選択し、どれだけ暗くなったら白色 LED をオンにするかについてカメラの感度を設定します。3 つのオプション：高/中/低があります。「LED タイマー設定」で：白色 LED を有効にするスケジュールを設定するには、「LED タイマー設定」に移動し、「有効」で［はい］を選択し、白色 LED を有効にする時間を設定します。各四角は、30 分間です。 4.2.6 音声スライダーをドラッグして、マイクとスピーカーの音量を調整します。 4.3 録画タイマー 4.3.1 録画注：この機能を設定する前に、ビデオデータ保存用のマイクロ SD カードがカメラに挿入されていることを確認してください。詳細は、「補足 5 マイクロ SD カード」（35 ページ）を参照してください。「録画設定」で次の内容を行います：...
Page 118: 録画タイマー
4.3.2 録画タイマーアラームまたは人間検出録画のスケジュールを設定するには、［外部アラーム入力］または［人間検出］をクリックし、録画する時間を選択します。 4.4 ストレージ 4.4.1 SD カード「SD カード」で、お使いのマイクロ SD カードのステータスを確認し、必要な場合は、カード内に記録された全データを消去します。 4.5 トリガー 4.5.1 トリガーアラーム、動き、人間検出および音声イベント時のカメラの行動を設定します。...
Page 119 検知項目説明外部アラーム入力お使いのアラームデバイスの設定のより、「N.O.」または「N.C.」に設定します。動き動作検知を有効（オン）または無効（オフ）にします。ストリームフォーマットをモーション JPEG に設定した場合、動作検知はサポートされません。「有効」が選択されている場合、［検知］をクリックして、動作検知エリア設定ページに入ります：感度レベル：検知感度を 1～10 で設定します。エリア設定：マウスでエリアグリッドを選択して、検知エリアを設定します。ピンク色のグリッドは現在検知していないことを表しており、透明なグリッドは検知中を表しています。複数のエリアを検知することができます。［全てを削除］をクリックして、全エリアを未検知に設定します。［全てを選択］をクリックして、全エリアを検知中に設定します。人間検出人間検出を有効（オン）または無効（オフ）にします。 Push Video を正常に動作させるため、この機能が有効であることを確認してください。声音検知声音検知を有効（オン）または無効（オフ）にします。監視エリアが静かな場所で、立ち入り禁止の場合、この機能を使って、監視エリア内の音声に対して反応させることができます。この機能が有効にするには、［声音検知］の下線をクリックして、感度を 0～50 で設定します。トリガー継続時間トリガーを録画する継続時間を(5/10/20/40 秒)から設定します。行動ここで、イベント発生時にカメラの警告の提供方法を定義します。項目説明電子メールイベント発生時に電子メール通知を受信するイベントタイプを選択します。［E-Mail］の下線をクリックして、録画時間を...
Page 120: Push Video
4.5.2 Push Video 「Push Video」は、これまでの FTP および電子メール通知方法とは異なるアクティブな通知システムです。監視エリアのキーとして機能します。有効な場合、監視エリアはロックオンされたとみなされ、いくつかの機能とパラメータはデフォルト値に固定され、「Push Video」が最適なイベント画像を取得するのを確認します。注：この機能を使用する前に、イベント録画用にこのカメラにマイクロ SD カードを挿入していることを確認してください。詳細は、「補足 5 マイクロ SD カード」（35 ページ）を参照してください。項目説明警戒 Push Video を有効または無効にします。この機能は iPhone または Android モバイルデバイスからも有効にできます。この機能が有効な場合、画像の解像度は「」に固定されます。 LED 固定 Push Video が有効な場合、白色 LED モードを自動（有効）に、または現在の白色 LED モード（無効）に固定します。この機能が有効な場合、周りが暗い場合でも、Push Video は十分な明かりを取得できます。...
Page 121: 日付
4.6.2 日付夏時間および現在時刻を設定し、［保存］をクリックして、確認します。機能説明時刻設定現在の日付を設定します。日付現在の時刻を設定します。時刻夏時間設定夏時間を使用するかどうかを指定します（有効/無効）。夏時間この機能が有効な場合、期間（開始日時/終了日時）を設定し、夏時間を時間単位で調整します（調整時間）。 4.6.3 サーバーログ注：この機能は「管理者」のみが利用可能です。イベントタイプでシステムログを検索するには、［前のページ］または［次のページ］をクリックしてログを検索します。または、イベントタイプをチェックして、［再ロード］クリックして検索を開始します。全システムイベントログを削除するには、［全てを削除］をクリックします。 4.6.4 オンライン注：この機能は「管理者」のみが利用可能です。現在のオンラインユーザーを情報と共に確認します。リストを更新するには、［再ロード］をクリックします。匿名ログインを許可するには、「匿名ビューアーログイン」で［有効］を選択します。ログイン時にイメージコード検証を無効にするには、「ログインで CAPTCHA 画像が表示する」で［いいえ］を選択します。...
Page 122: アカウント
4.6.5 アカウント注：この機能は「管理者」のみが利用可能です。異なるユーザー権限の新しいアカウントの作成、既存アカウント設定の削除/変更を行います。新しいアカウントの作成方法ステップ 1：［新規登録］をクリックして、次のカラムに入力します。カラム説明ユーザー名カメラへのアクセスで使用るするユーザー名を設定します。ユーザー名は最大 16 文字のアルファベットが利用可能です。リモートログインで使用するパスワードを設定します。パスワードは最大 16 文字のアルファベットが利用可能です。パスワードパスワード再入力確認用に再度パスワードを入力します。ユーザーレベルアカウントのユーザーレベルを設定し、異なる機能をコントロールする権限を付与します。4 ユーザーレベルがあります：管理者、パワーユーザー、普通ユーザーおよびゲスト。有効期限このアカウントがオンラインでの滞在を許可する時間を選択します（1 分/5 分/10 分/1 時間/1 日/無限）。ステップ 2：［保存］クリックし、設定を保存して、新規アカウントを作成します。既存アカウントの変更/削除方法ステップ 1：変更/削除するアカウントを選択します。ステップ...
Page 123: アップグレード
4.6.6 アップグレード注：この機能は「管理者」のみが利用可能です。この機能は機能拡張のためカメラをアップデートするために使用します。注：この機能を使用する前に、設置者または販売店から正しいアップデートファイルが提供されていることを確認してください。注：システムアップデートには、一度に 1 つのフィアルのみをアップデートできます。全てのファイルをアップデートするには、1 つのファイルをアップデートした後で、ステップ 1 から繰り返す必要があります。ステップ 1：「」をクリックして、アップデートファイルを保存した場所を開いて、選択します。ステップ 2：［アップデート］をクリックして、システムアップデートを開始します。注：アップデートプロセスが完了するまで、数分かかります。ファームウェアをアップデート中は電源を切らないでください、アップデートが失敗します。カメラはアップデート後再起動します。...
Page 124: 補足 1 製品仕様
補足 1 製品仕様 AVN80X ▓ ネットワーク H.264/MPEG4/MJPEG ネットワーク圧縮マルチビデオストリーミング 3 (H.264、MJPEG、MPEG4) （エンコードモード、IPS、解像度） LAN ポートはい LAN 速度 10/100 ベース T イーサネット DDNS、PPPoE、DHCP、NTP、SNTP、TCP/IP、サポートプロトコル ICMP、SMTP、FTP、HTTP、RTP、RTSP、UPnP NTSC:30、PAL:25 フレームレートオンラインユーザー数セキュリティパスワードでの複数ユーザーアクセスレベル Windows オペレーティングシステム上の Internet Explorer ウェブ管理 ▓ カメラ 1/3 インチライブ MOS イメージセンサー...
Page 125: 補足 2 ノートパソコン/パソコンの Ip アドレスの変更
補足 2 ノートパソコン/パソコンの IP アドレスの変更このネットワークカメラの LAN 接続用に、最初にお使いのノートパソコン/パソコンの IP アドレスを 192.168.1.xxx(1～255、10 を除く) に変更する必要があります。注： IP アドレスを変更する前に、お使いのノートパソコン/パソコンの元の IP アドレスを書き留めてください。このカメラのネットワーク接続が完了後、IP アドレスを復元する必要があります。 Windows 7 ユーザー用： a) ［ (スタート)］［コントロールパネル］［ネットワークとインターネット］を選択し、「ネットワークと共有センター」に入ります。そして、［アダプタ設定の変更］をクリックします。アダプタ設定の変更 b) 「ローカルエリア接続」上で右クリックし、［プロパティ］を選択します。注：ローカルエリア接続が有効でない場合、有効にしてください。 c) 「ネットワーク」タブで、［インターネットプロトコルバージョン 4(TCP/IPv4)］を選択して、［プロパティ］を選択します。 d) 「全般」タブで、［次の IP アドレスを使用する］を選択して、下の通り IP アドレスを設定します。注：現在の設定を書き留めてから、変更を行うように推奨します。後で、インターネット用にパソコンにネットワーク設定を復元する際、...
Page 126: 補足 3 Eagleeyes を経由したモバイル監視
補足 3 EAGLEEYES を経由したモバイル監視 EagleEyes は、当社の監視システムでリモート監視で使用する携帯電話用のプログラムです。いくつかの利点があります：無料です（ただし、iPhone 用 EagleEyes Plus を除きます)。 iPhone、iPad および Android など有名なモバイルプラットフォームと互換性があります。ダウンロード、インストールそして設定が簡単です。このプログラム設定および操作に関する詳細な情報は、当社オフィシャルウェブサイト www.eagleeyescctv.com を参照してください。 A3.1 前提条件 EagleEyes をお使いの携帯電話にリモート監視用にインストールする前に、以下を確認してください：お使いのモバイルプラットフォームが、iPhone、iPad または Android であること。モバイルインターネットサービスを購読し、携帯電話用が使用できるようになっていること。注：無線または 3G ネットワークを介したインターネットへのアクセスは課金される場合があります。インターネットアクセス料金の詳細は、ローカルネットワークの担当者またはサービスプロバイダーに確認してください。インターネットからネットワークカメラにアクセスする際使用する IP アドレス、ポート番号、ユーザー名、パスワードを書き留めておく必要があります。 A3.2 どこでダウンロードするか www.eagleeyescctv.com お使いの携帯電話からに接続し、サインインします。...
Page 127: 補足 4 Push Video の有効化
補足 4 PUSH VIDEO の有効化 A4.1 Push Video とは何か「Push Video」とは、これまでの FTP および電子メール通知方法とは異なるアクティブな通知システムです。アクティブで安定していますが、ネットワーク帯域幅の影響を受けやすくなっています。監視エリアのキーとして機能します。有効にしている場合、監視エリアはロックオンされたとみなされ、いくつかの機能とパラメータはデフォルト値に固定され、「Push Video」が最適なイベント画像を取得するのを確認します。機能 Push Video が「オン」の場合 Push Video が「オフ」の場合デジタル PTZ 無効オン/オフが選択可能白色 LED 「自動」に固定手動/自動/タイマー選択低速シャッター「レベル 2」に固定レベル 0～5 が選択可能「Push Video」が有効になっている場合、人間検出イベントが発生した場合、お使いの iPhone/iPad/Android モバイルデバイスに通知が...
Page 128: A4.3.2 Android モバイルデバイスから
A4.3.2 Android モバイルデバイスからアドレスブックで、［警戒］を「オフ」から「オン」に切り替えます。...
Page 129: 補足 5 マイクロ Sd カード
補足 5 マイクロ SD カード A5.1 マイクロ SD カードの挿入ローカルビデオ録画用マイクロ SD カードスロットは、カメラの側面にあります。金色端子をスロット側に向けて少し押し込んで、オプションのマイクロ SD カードをスロットに挿入します。注：電源を切断しているときにマイクロ SD カードの挿入/取外しを行うことを推奨します。カメラが再起動する場合があります。注： Push Video を正常に動作させるには、マイクロ SD カードを挿入する必要があります。Push Video の有効化の方法に関する詳細は、「補足 4 PUSH VIDEO の有効化」（33 ページ）を参照してください。 A5.2 互換性リストメーカー容量クラスメーカー容量...
Page 130: 補足 6 ポートフォワーディングの設定
補足 6 ポートフォワーディングの設定お使いのルータが UPnP をサポートしない場合、ポートフォワーディングでルータに追加アクセスする必要があります。各ルータに異なる設定ページがあります。ここでは、D-Link 無線ルータを例にとります。ステップ 1：ポートフォワーディング用にルータにアクセスします。 AVN80X をノートパソコン/パソコンまたは iPhone/iPad で無線ネットワーク上で設定している場合、Internet Explorer または Safari などのウェブブラウザを起動して、ルータの IP アドレスを入力します。 AVN80X をノートパソコン/パソコンを使って LAN 上で設定している場合、AVN80X と切断して、ルータに接続します。そして、Internet Explorer などのウェブブラウザを起動して、ルータの IP アドレスを入力します。ステップ 2：ルータ設定画面で、ポートフォワーディング（または仮想サーバー）ルール設定ページへ移動します。注：ポートフォワーディングまたは仮想サーバーのネーミングは、ルータのブランドにより異なる場合があります。それについては、お使いのルータのユーザーマニュアルを参照してください。そして、AVN80X 用に設定した IP アドレスとポート番号を入力して、このルールを有効にします。...
Page 131: 補足 7 Q&A
す。私のライブ画像によどみがあります。なぜですか？ (推奨)最高の画像のなめらかさを実現するためには QVGA を選択し、最高の画質を実現するためには SXVGA を選択し、通常のなめらかさと画質の場合は VGA を選択します。「Push Video」とは、これまでの FTP および電子メール通知方法とは異なるアクティ「Push Video」とは何ですか？ビデオクリブな通知システムです。この機能を正常に動作させるには、機能を有効にする前にマップを再生できません。Push Video メッセイクロ SD カードを AVN80X に設置する必要があります。そうしないと、Push Video ージに対して「表示」を選択するとライブ画メッセージに「表示」を選択するとライブ画像が表示されます。「Push Video」の詳細像が表示されます。については、「高度なネットワーク設定」を参照してください。人間検出センサーは周囲の温度と人間の温度に影響を受け、利用可能な温度は内蔵している人間検出センサーの検出範最高 30℃です。より正確な検出には磁気接点などの外部アラーム入力デバイスを囲が短すぎ、センサーの感度が不十分な接続します。...
