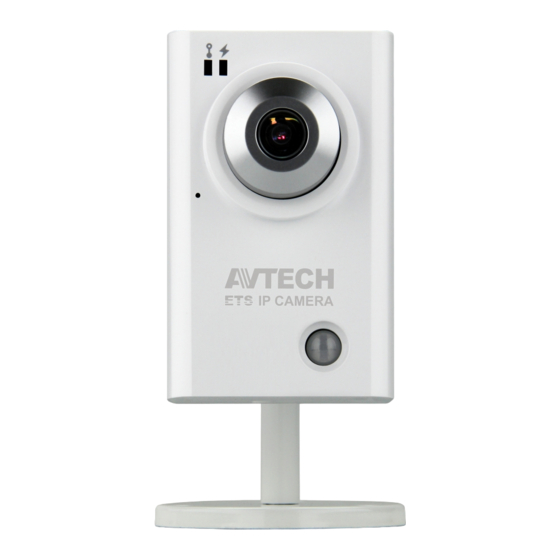

Avtech AVM500 Setup Manual
  1. Manuals
  2. Brands
  3. Avtech Manuals
  4. Security Camera
  5. AVM500
  6. Setup manual

Avtech AVM500 Setup Manual

Hide thumbs

Advertisement

Quick Links

Multilingual Version
English
中文
Italiano
Español
Français
日本語
Deutsch

Advertisement

Chapters

loading
Need help?

Need help?

Do you have a question about the AVM500 and is the answer not in the manual?

Questions and answers

Related Manuals for Avtech AVM500

Summary of Contents for Avtech AVM500

  • Page 1 Multilingual Version English 中文 Italiano Español Français 日本語 Deutsch...
  • Page 2 NETWORK CAMERA SERIES ADVANCED NETWORK SETUP Please read instructions thoroughly before operation and retain it for future reference. m301_network_V1.1...
  • Page 3 IMPORTANT SAFEGUARD All lead-free products offered by the company comply with the requirements of the European law on the Restriction of Hazardous Substances (RoHS) directive, which means our manufacture processes and products are strictly “lead-free” and without the hazardous substances cited in the directive. The crossed-out wheeled bin mark symbolizes that within the European Union the product must be collected separately at the product end-of-life.
  • Page 4 MPEG4 Licensing THIS PRODUCT IS LICENSED UNDER THE MPEG4 VISUAL PATENT PORTFOLIO LICENSE FOR THE PERSONAL AND NON-COMMERCIAL USE OF A CONSUMER FOR (i) ENCODING VIDEO IN COMPLIANCE WITH THE MPEG4 VISUAL STANDARD (“MPEG-4 VIDEO”) AND/OR (ii) DECODING MPEG4 VIDEO THAT WAS ENCODED BY A CONSUMER ENGAGED IN A PERSONAL AND NON-COMMERCIAL ACTIVITY AND/OR WAS OBTAINED FROM A VIDEO PROVIDER LICENSED BY MPEG LA TO PROVIDE MPEG4 VIDEO.

  • Page 5: Table Of Contents

    TABLE OF CONTENTS 1. CAMERA NETWORK CONFIGURATIONS ..................5 1.1 Assemble & Install Camera ........................5 1.2 Understand How Your Laptop / Computer Connect to Internet ..............5 1.3 Wireless Router + Modem......................... 6 1.3.1 Configure on Laptop / PC..........................6 1.3.2 Configure on iPhone / iPad ..........................8 1.4 Router + Modem .............................

  • Page 6: Camera Network Configurations

    1. CAMERA NETWORK CONFIGURATIONS Please follow the instructions below to finish camera installation and network configurations. You may configure the network connection of this network camera with your laptop / computer, or with your iPhone® or iPad® based on your network environment. 1.1 Assemble &...

  • Page 7: Wireless Router + Modem

    Note: Check (LAN) status indicator is always on, not blinking. If it’s blinking, check your RJ45 network cable and ensure it’s not disconnected or defect. If you’re using: Wireless router + modem, please refer to “1.3 Wireless Router + Modem”. Router + modem, please refer to “1.4 Router + Modem”.
  • Page 8 Step3: Open Internet Explorer on your laptop / computer, and enter the IP address and port number you just found in the URL column to access this camera. The format is http://ipaddress:portnum, such as http://192.168.2.25:88 in our example. In the login page, enter the user name, password, and security code to access. Note: Please skip the wizard.

  • Page 9: Configure On Iphone / Ipad

    1.3.2 Configure on iPhone / iPad Before configuring this camera on iPhone / iPad, make sure: You have installed our mobile program, EagleEyes-Lite or EagleEyes-Plus, on your iPhone or iPad. For details, please refer to “APPENDIX 2 MOBILE SURVEILLANCE VIA EAGLEEYES” at page 20. Note: EagleEyes HD for iPad doesn’t support network configuration.
  • Page 10 Note: If you can’t find the camera, make sure your LAN status indicator ( ) is always on, and search again after 3 minutes. If you connect two or more cameras to the wireless router, you’ll see many cameras with different IP addresses after searching.

  • Page 11: Router + Modem

    Step5: In the new device page, give a meaningful name for this connection in “Title”, and click “Save”. Please continue with configuring port forwarding as instructed in “APPENDIX 3 CONFIGURE PORT FORWARDING” at page Check your connection Step1: Switch the network mode to 3G mode on iPhone or iPad. Step2: Start EagleEyes, and select the connection you just added to see if you can access the camera successfully.
  • Page 12 Step2: Open “IPScan.exe” ( ) to search your camera, and: Note down the IP address and port number after search, such as “192.168.2.25” and “88” in our example. Select the IP address, and click “Configure” to note down the gateway IP address. It’s the address of your wireless router, and you might need it later for port forwarding.

  • Page 13: Modem / Hub + Modem

    Check your connection Step1: Open your web browser, e.g. Internet Explorer. Step2: Enter the IP address or host name you just noted down and the port number in the URL address box of the web browser, and see if you can access the login page of the camera successfully. The format is “http://ipaddress:portnum”...
  • Page 14 Item Description Account Change your default account password if needed. This change can also be made in “Config.” “General” “Account”. Date and Time Check and select the current date and time. Network Configure your network setting based on the network type you’re using. For details, please refer to Step4 &...
  • Page 15 a) Enable DDNS. b) Select “default” in “System Name”. c) In “Hostname”, keep the default value, i.e. the MAC address of this camera. Then, note down the whole address of the camera, for example, MAC000e531d6ff1.ddns.eagleeyes.tw. d) (Optional) Enter your email address to receive messages from the DDNS server. Note: Please at least use the default address to access your network camera remotely once.

  • Page 16: Change Default Account

    1.6 Change Default Account To ensure your account safety, please access the camera after network configuration to change the default user name and password with new one you prefer. 1.6.1 From Web Browser Log into the camera, and select “Config.” “General”...

  • Page 17: Before You Start To Use

    2. BEFORE YOU START TO USE After you finish network configurations, some camera configurations in “Config.” are recommended to complete for the camera to work properly. Below assumes you’re using Internet Explorer to access the camera. Note: For iPhone users, please access the camera, and select on the top right corner of the live view to enter the configuration page.

  • Page 18: Appendix 1 Change Ip Address Of Your Laptop / Pc

    APPENDIX 1 CHANGE IP ADDRESS OF YOUR LAPTOP / PC For LAN connection with this network camera, you need to change the IP address of your laptop / PC to 192.168.1.xxx (1~255, except 10) first. Note: Before changing the IP address, make sure you note down the original IP address setting of your laptop / PC.
  • Page 19 For Windows Vista users: a) Select “ ” (start) “Control Panel” “Network and Internet” to enter the “Network and Sharing Center”. Then, click “Manage network connections” (If you’re in “Category View”). b) Right-click on “Local Area Connection”, and select “Properties”. Note: If your local area connection is not enabled, please also enable it.
  • Page 20 b) Right-click on “Local Area Connection”, and select “Properties”. Note: If your local area connection is not enabled, please also enable it. c) In the “Networking” tab, select “Internet Protocol Version 4 (TCP/IPv4)”, and select “Properties”. d) In the “General” tab, select “Use the following IP address”, and set the IP address as described below. Note: It’s recommended to note down the current settings first and then change as instructed.

  • Page 21: Appendix 2 Mobile Surveillance Via Eagleeyes

    APPENDIX 2 MOBILE SURVEILLANCE VIA EAGLEEYES EagleEyes is a mobile phone program used with our surveillance system for remote surveillance. It has several advantages: It’s free (Except EagleEyes Plus for iPhone). It’s compatible with several popular mobile platforms, such as iPhone, iPad and Android. It’s easy to download, install and configure.

  • Page 22: Appendix 3 Configure Port Forwarding

    APPENDIX 3 CONFIGURE PORT FORWARDING You need to additionally access your router for port forwarding when your router doesn’t support UPnP. Each router has different setting page. Here we’re taking D-Link wireless router as an example. Step1: Access your router for port forwarding. If you’re configuring the camera with laptop / PC or iPhone / iPad over wireless network, open your web browser, e.g.

  • Page 23: Appendix 4 Q&A

    APPENDIX 4 Q&A For more details about EagleEyes Q&A, please visit our official website: www.eagleeyescctv.com/supp_QnA.aspx. Question Answer I can connect to this camera in my house or office where it’s installed You didn’t configure this camera to Internet, but only in LAN. with wireless network.
  • Page 24 百萬畫素 網路攝影機系列 進階網路設定指南 在使用本機前請務必詳細閱讀安全須知及操作說明，並保存此手冊以備後續參考。 中文_ m301_network_V1.2...
  • Page 25 安全須知 本公提供的所有無鉛產品皆符合歐盟有害物質使用限制指引 (Restriction of Hazardous Substances, (RoHS))，意即本公司的生產流程與產品均嚴格遵守無鉛守則，而且不包含該指 引內提供的任何有害物質。 此劃叉的滾輪垃圾筒圖示代表在歐盟境內，本產品於丟棄時必須另行收集。此原則適用於您 的產品與任何標有此圖示的週邊設備。請勿隨意丟棄這些產品。請洽詢您當地的經銷商，以 得知回收此設備的程序。 本裝置製造過程符合無線電干擾要求。 FCC (Federal Communications Commission) 聲明 This equipment has been tested and found to comply with the limits for a Class B digital service, pursuant to Part 15 of the FCC rules. These limits are designed to provide reasonable protection against harmful interference in a residential installation.
  • Page 26 MPEG-4 授權 THIS PRODUCT IS LICENSED UNDER THE MPEG4 VISUAL PATENT PORTFOLIO LICENSE FOR THE PERSONAL AND NON-COMMERCIAL USE OF A CONSUMER FOR (i) ENCODING VIDEO IN COMPLIANCE WITH THE MPEG4 VISUAL STANDARD (“MPEG-4 VIDEO”) AND/OR (ii) DECODING MPEG4 VIDEO THAT WAS ENCODED BY A CONSUMER ENGAGED IN A PERSONAL AND NON-COMMERCIAL ACTIVITY AND/OR WAS OBTAINED FROM A VIDEO PROVIDER LICENSED BY MPEG LA TO PROVIDE MPEG4 VIDEO.
  • Page 27 目錄 1. 攝影機網路設定 ..........................5 1.1 攝影機組裝與架設............................. 5 1.2 您是如何將筆電 / 桌上型電腦連線上網？....................6 1.3 無線 Router + 數據機 ..........................7 1.3.1 使用筆電 / 桌上型電腦進行設定 ........................7 1.3.2 使用 iPhone / iPad 進行設定..........................9 1.4 Router + 數據機............................11 1.5 數據機 / Hub + 數據機........................... 13 1.6 變更帳號密碼...

  • Page 28: 攝影機網路設定

    1. 攝影機網路設定 請遵照下方指示架設攝影機和網路連接設定。 您可以透過你的筆電 / 桌上型電腦來設定此攝影機的網路設定，也可以依據您網路環境的不同，使用 iPhone® 或 iPad® 來進行設定。 1.1 攝影機組裝與架設 步驟１： 將攝影機與支架的底座 (圓狀) 鎖緊。 註： 攝影機架設位置和監視範圍需距離 3 ~ 4 公尺，以利於內建的人體偵測功能正常運作。 步驟 2： 組合支架和攝影機並調整攝影機到適當的視角。 步驟 3： 將隨附的電源轉接器和攝影機背板上的電源接頭連接 (DC 5V / 2A) 並接上電源插座。 步驟 4： 依下方指示完成網路設定...

  • Page 29: 您是如何將筆電 / 桌上型電腦連線上網

    1.2 您是如何將筆電 / 桌上型電腦連線上網？ 1. 無線 Router + 數據機 桌機 筆電 無線 數據機 Router 使用 RJ45 網路線相連接 使用無線網路相連接 確認您的上網方式後，找一條網路線將此攝影機直接連到您的無線 Router / Router / Hub / 數據機，然後將攝影機 上電開機。 註： 檢查 (LAN) 狀態指示燈是否為恒亮 (沒有閃爍)。若此指示燈在閃爍，請檢查您的 RJ45 網路有沒有接好或壞掉。 若您的上網方式為：  無線 Router + 數據機，請參閱第 7 頁的「1.3 無線 Router + 數據機」 。 ...

  • Page 30: 無線 Router + 數據機

    1.3 無線 Router + 數據機 您可以透過筆電 / 桌上型電腦，也可以使用 iPhone / iPad 來完成此攝影機的網路設定。 1.3.1 使用筆電 / 桌上型電腦進行設定 在使用筆電 / 桌上型電腦進行設定之前，請先確認：  您的 Windows 作業系統為 Windows 7、Vista 或 XP。  (建議使用) 您的無線 Router 支援 UPnP，而且此功能已開啟。 註： 若您的無線 Router 不支援 UPnP，您就必須另外進入 Router 設定「服務埠轉傳」(port forwarding)。詳情請參閱 第...
  • Page 31 若您的 Router 有支援 UPnP，請繼續進行步驟 5。 若您的 Router 沒有支援 UPnP，請記下主機名稱，例如：MAC000e531d6ff1.ddns.eagleeyes.tw，然後選擇 [儲存]。接著， 請依第 22 頁「附錄 3 設定服務埠轉傳 (PORT FORWARDING)」的指示，另外登入到您的無線 Router 來進行「服務埠 轉傳」(port forwarding) 的設定。 步驟 5：選擇 [UPnP]，然後啟用 UPnP 服務。 接著，啟用 [埠號轉址]，然後選擇 [儲存] 開始自動進行轉址設定。 當設定成功時，您會在此頁面看到分配給此攝影機的 IP 位址和埠號。 將 IP 位址和埠號記下，並登出攝影機。 檢查連線 步驟 1：將電腦連線到其他無線網路 (非攝影機連接的同一個無線 Router)。 步驟...

  • Page 32: 使用 Iphone / Ipad 進行設定

    1.3.2 使用 iPhone / iPad 進行設定 在使用 iPhone / iPad 進行設定之前，請先確認：  您的 iPhone 或 iPad 已安裝 EagleEyes-Lite 或 EagleEyes-Plus 行動監控程式。詳情請參閱第 21 頁的「附錄 2 EAGLEEYES 行動監控」 。 註： iPad 專 用 的 EagleEyes HD 並 不 支 援 網 路 設 定 。 若 要 使 用 iPad 做 設 定 ， 請 改 安 裝 EagleEyes-Lite 或 EagleEyes-Plus。...
  • Page 33 步驟 3：選擇要設定的 IP 位址進入設定頁面，並依不同 需求來變更埠號。 將 [DHCP] 切換至 [Static]。 預設埠號為 88，若 88 埠號被擋，請將埠號改為 其他數值。(從 1~9999，例如 8080)。 然後，請記下所示 IP 位址和埠號，待之後設定 「服務埠轉傳」時使用。 步驟 4：選 [Apply] 套用所有變更，然後注意 [Status] 欄 內的狀態變更，等到顯示 [Done] 或 [Fail] 為止。  若顯示 [Done]，回到新增連線裝置頁面。  若顯示 [Fail]，請選取右上角的 [ ]，接著便會要 求您選擇 [DDNS] 或 [Local IP]。選擇 [DDNS] 後 回到新增連線裝置頁面。...

  • Page 34: Router + 數據機

    定。然後，確認是否能連線成功。 如果連線成功，請依第 22 頁的「附錄 3 設定服務埠轉傳 (PORT FORWARDING)」重做一次服務埠轉傳的設定。 如果連線失敗，請回到「1.2.2. 使用 iPhone / iPad 進行設定」的步驟 1 重新設定攝影機的網路。 1.4 Router + 數據機 您可以透過筆電 / 桌上型電腦來完成此攝影機的網路設定。 在使用筆電 / 桌上型電腦進行設定之前，請先確認：  您的 Windows 作業系統為 Windows 7、Vista 或 XP。  (建議使用) 您的 Router 支援 UPnP，而且此功能已開啟。 註：...
  • Page 35 步驟 4：選擇 [系統設定]  [DDNS]，然後啟用 DDNS 服務。  若您的 Router 有支援 UPnP，請繼續進行步驟 5。  若您的 Router 沒有支援 UPnP，請按 [儲存]，然後依第 22 頁的「附錄 3 設定服務埠轉傳 (PORT FORWARDING)」指示，登 入您的 Router 進行「服務埠轉傳」 (port forwarding) 的設定。 步驟 5：選擇 [UPnP]，然後啟用 UPnP 服務。 接著，啟用 [埠號轉址]，然後選擇 [儲存] 開始自動進行轉址設定。 當設定成功時，您會在此頁面看到分配給此攝影機的...

  • Page 36: 數據機 / Hub + 數據機

    1.5 數據機 / Hub + 數據機 您可以透過筆電 / 桌上型電腦來完成此攝影機的網路設定。 在使用筆電 / 桌上型電腦進行設定之前，請先確認：  您的 Windows 作業系統為 Windows 7、Vista 或 XP。  您已將電腦的 IP 位址改成 192.168.1. xxx，其中 xxx 可以是 0~255 其中一個數值，但 10 除外。 註： 如需得知如何變更電腦的 IP 位址，請參閱第 18 頁的「附錄 1 變更電腦的 IP 位址」 。 步驟...
  • Page 37 項目 說明 帳號 視需要變更預設的帳號密碼。 您可以稍後進入 [系統設定]  [常用設定]  [權限管理] 來進行變更。 日期及時間 確認與選取您目前的日期和時間。 依您目前使用的網路類型進行網路設定。詳情請見步驟 4 和步驟 5。 網路設定 步驟 4：在 [網路設定] 中，依您目前使用的網路類型為此攝影機進行網路設定。網路類型共分三種： 固定 IP、PPPOE 和 DHCP。 固定 ： a) 輸入從您的網際網路供應商取得的 [IP 位址]、[閘道] 和 [網路遮罩] 資訊。 b) 輸入埠號。有效數值範圍為 1 到 9999。預設值為 88。 c) 選擇...

  • Page 38: 變更帳號密碼

    註： 請至少使用此預設的位址遠端登入此攝影機一次。這可確保我們的 DDNS 伺服器有記錄您的攝影機資料。接著， 您就可以將主機名稱變更為更好記的名稱。 e) 選擇 [儲存]，然後返回網路設定的頁面，再點選 [下一步]。 步驟 6： 確認您所做的變更是否正確，選擇 [儲存] 即可完成設定。 檢查連線 步驟 1：中斷攝影機和電腦連接，然後將它們分別連線上網。 註： 記得要先將您剛剛變更的電腦 IP 位址改回來。 步驟 2：在網路瀏覽器的網址列輸入您剛剛記下的主機名稱，看是否能成功進入此攝影機的登錄頁面。 格式為 http:// 主機名稱 : 埠號 1.6 變更帳號密碼 為確保您的帳戶安全，請在完成網路設定後，進入您的攝影機以變更預設使用者名稱及密碼。 1.6.1 在網路介面上操作 請登入此攝影機後，選擇 [系統設定]  [常用設定]  [權限管理]，您即可： 選定預設帳號 “admin”，點選 [修改] 以變更預設密碼。...

  • Page 39: 在 Iphone / Ipad 上操作

    1.6.2 在 iPhone / iPad 上操作 請登入此攝影機後，選擇右上角的 “ ” 以進入系統設定的介面，您即可： 點選 [進階設定]  [帳號設定]，您即可選定預設帳號 “admin”，點選 [修改] 以變更預設密碼。...

  • Page 40: 使用前須知

    2. 使用前須知 在您完成網路設定之後，建議到 [系統設定] 完成部份的攝影機功能設定以達到攝影機的正常運作。 下述內容假定您使用 Internet Explorer 瀏覽器遠端登入攝影機。 註：iPhone 使用者請在登入攝影機後，選擇畫面右上方圖示 即可進入設定頁面。 2.1 影像調整 當您第一次成功登入攝影機時，建議您依情況調整影像畫面。  調整影像清晰度，請如 圖一 所示，手動旋轉攝影機鏡頭。  微調影像色彩，請在您瀏覽器頁面的右上方點選 [系統設定] 即可進入設定頁面。之後點選 [攝影機設定]  [顏色設定] 即可調整影像的亮度 / 對比度 / 色度 / 飽和度，如 圖二 所示。 圖一 圖二...

  • Page 41: 附錄 1 變更電腦的 Ip 位址

    附錄 1 變更電腦的 IP 位址 若要將電腦和攝影機對接，您必須先將電腦的 IP 位址更改為 192.168.1.xxx (xxx 為 1~255，10 除外)。 註：在變更 IP 位址之前，記得先抄下原來的 IP 設定。在完成攝影機網路設定後，您必須還原電腦原本的 IP 位址設定 才行。 Windows XP 若使用的是 ： a) 選擇 [開始]  [控制台]  [網路和網際網路連線]  [網路連線] (若您在 [類別檢視] 中)。 b) 在 [區域網路或高速網際網路] 中，於 [區域連線] 上按右鍵選擇 [內容]。 註：...
  • Page 42 註： 若尚未啟動區域連線，請先啟用它。 c) 在 [網路功能] 標籤中，選擇 [Internet Protocol Version 4 (TCP/IPv4)]，然後選擇 [內容]。 d) 在 [一般] 標籤中，選擇 [使用下列的 IP 位址]，然後將 IP 位址依以下說明做設定。 註： 建議先記下目前的 IP 設定，然後再依以下說明做設定變更。等攝影機設定完成後，就可以將電腦 IP 設定回來。 e) 按 [確定] 關閉 [Internet Protocol Version 4 (TCP/IPv4) 內容] 對話框，然後再按 [關閉] 來關閉 [區域連 線內容] 對話框。...
  • Page 43 e) 按 [確定] 關閉 [Internet Protocol Version 4 (TCP/IPv4) 內容] 對話框，然後再按 [關閉] 來關閉 [區域連 線內容] 對話框。...

  • Page 44: 附錄 2 Eagleeyes 行動監控

    附錄 2 EAGLEEYES 行動監控 EagleEyes 是一個手機應用程式，可用來遠端登入到您的監控系統。此程式有幾個好處：  免費提供 (iPhone 的 EagleEyes Plus 除外)。  相容常見的行動平台，iPhone、BlackBerry、Symbian、Windows Mobile 和 Android。 簡易下載、安裝和設定。如需得知更多關於設定和操作此程式的資訊，請至 EagleEyes 官方網站 www.eagleeyescctv.com。 A2.1 安裝前須知 在手機安裝 EagleEyes 之前，請先確認以下事宜：  您的手機平台為 iPhone、BlackBerry、Symbian, Windows Mobile & Android。  您的手機有開通網路服務，而且目前可以使用。 註： 透過無線或 3G 網路連線上網也許會收取額外費用。如需得知上網費率，請洽詢您的電信業者或服務供應商。 ...

  • Page 45: 附錄 3 設定服務埠轉傳 (Port Forwarding)

    附錄 3 設定服務埠轉傳 (PORT FORWARDING) 若您的 Router 不支援 UPnP，您就必須再登入 Router 做服務埠轉傳 port forwarding) 的設定。不同廠牌的 Router 都 有其各自的設定頁面。以下列舉 D-Link 無線 Router 為例。 步驟 1：登入您的 Router。  若您是透過無線網路從電腦或 iPhone / iPad 來設定攝影機，請開啟 Internet Explorer 或 Safari，然後輸入 Router 的 IP 位址。  若您是透過 LAN (對接) 從電腦或來設定攝影機，請中斷與攝影機的連線再接到 Router。然後，開啟 Internet Explorer 並輸入 Router 的...

  • Page 46: 附錄 4 常見問題集

    附錄 4 常見問題集 如有更多關於 EagleEyes 的問題，請上官網 www.eagleeyescctv.com/supp_QnA.aspx。 問題 解答 當我在家中或是辦公室時 ， 我可以成功 連上攝影機 ， 即使是沒有無線網路的情 您尚未成功連上網際網路，您連上的網路為區域網路。所以，請依說明書的 況下。但是一旦離開家裡或是辦公室， 指示完成網路設定，或是建議您與當地安裝商或當地供應商聯繫，協助安裝 我卻無法從手機 (連上 3G 網路) 或是 事宜。因為網路設定對於初次設定的人而言，難度較高。 桌電 (連上網路) 進入攝影機，為什 麼？ 影像的流暢度會受到區域網路上傳頻寬、Router 的硬體效能、攝影機下載 頻寬和畫面複雜度等因素有關。  (建議設定) 如需看到非常流暢的影像，解 影像看起來很不流暢。為什麼？ 析度請選取 [QVGA]；如需看到最好的畫質呈現，解析度請選取 [SXVGA]； 如對影像流暢度和畫面沒有特殊要求，建議解析度則選取 [VGA]。 此人體偵測感應器可能會受到周遭環境的溫度和人體溫度的影響而失判...
