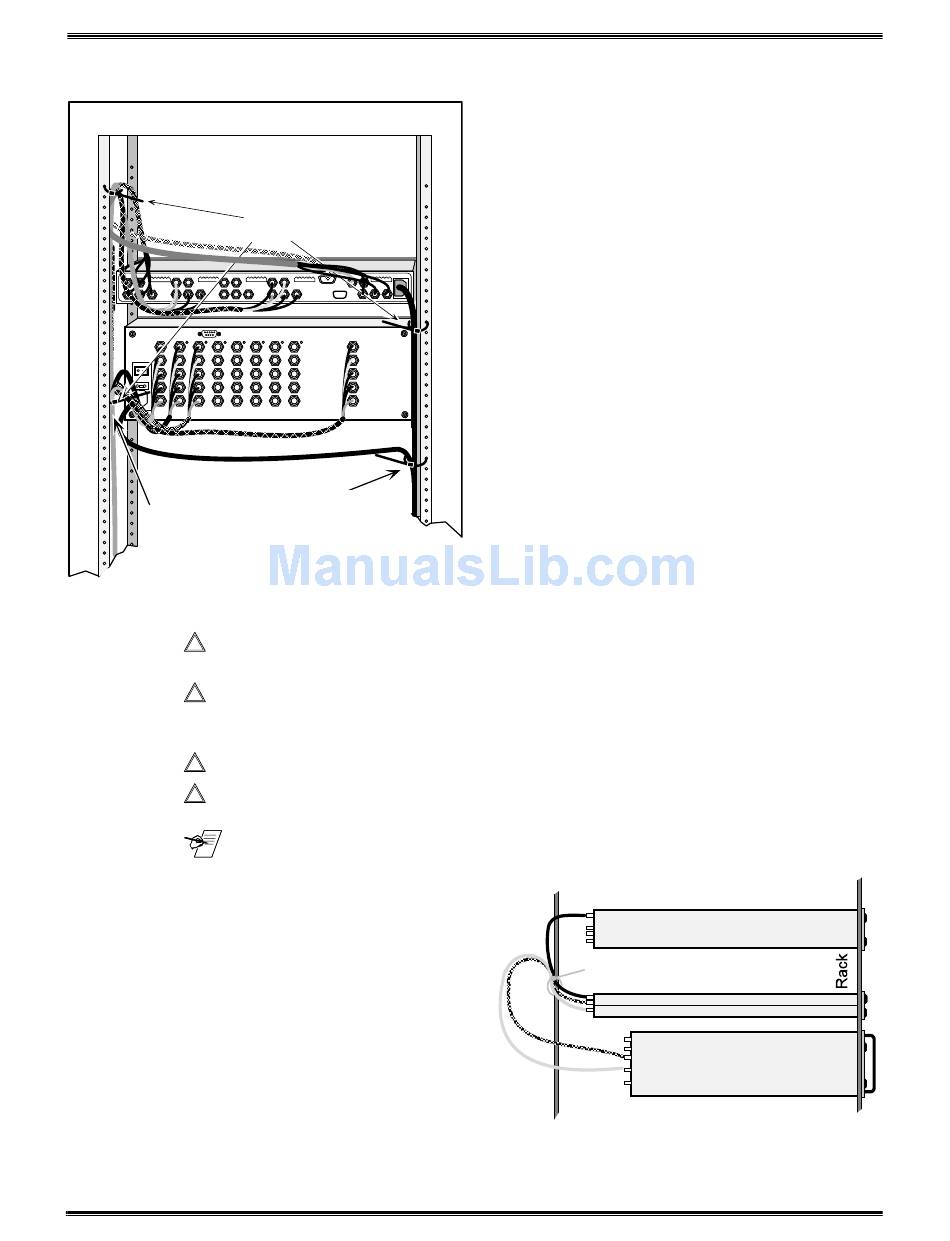

Câbler un Système 4xi sur un rack
câbles
signaux
Figure B-5. Les cordons d'alimentation peuvont être mis sur la droite et les câbles signaux sur la gauche.
_________ Assurez-vous qu'aucun poids sur l'arrière du Système 4 xi ne dépasse 3.73 Kg.
_________ Les trous au-dessus et au-dessous du boîtier du Système 4 xi sont destinés au
_________ La température ambiante maximale ne doit pas dépasser 40°C.
_________ Le rack et tout équipement monté sur ce support doivent être branchés selon les
_______ Si possible, essayer de séparer les cordons de secteur et les câbles signaux.
Extron • System 4 xi Switcher Series • User's Manual
attaches
cordons
d'alimentation
(10 lbs).
refroidissement. NE PAS COUVRIR ces trous car cela pourrait endommager
des composants vitaux.
normes électriques en vigueur.
Figure B-6. Attaches évite que les câbles ne tombent sur l'équipement.
Quand vous fixez les câbles d'une unité à l'autre, veillez
à ce que ces câbles ne soient pas "supportés" par le
système 4xi. Utilisez des attaches de manière à ce que
les câbles soient fixés au dessus du panneau de
branchement arrière. Tous les câbles non attachés
peuvent provoquer des dommages aux utilisateurs, à
l'équipement, et également aux câbles eux-mêmes.
L'illustration montre la vue arrière d'un système sur rack.
Les câbles sur notre exemple sont fixés sur support aux
dessus des branchements de l'équipement. Cela
permet une vue dégagée des panneaux arrières et évite
que les câbles ne tombent sur l'équipement.
Attache
