Pro-Form 420 Zle Elliptical Manuel De L'utilisateur page 8

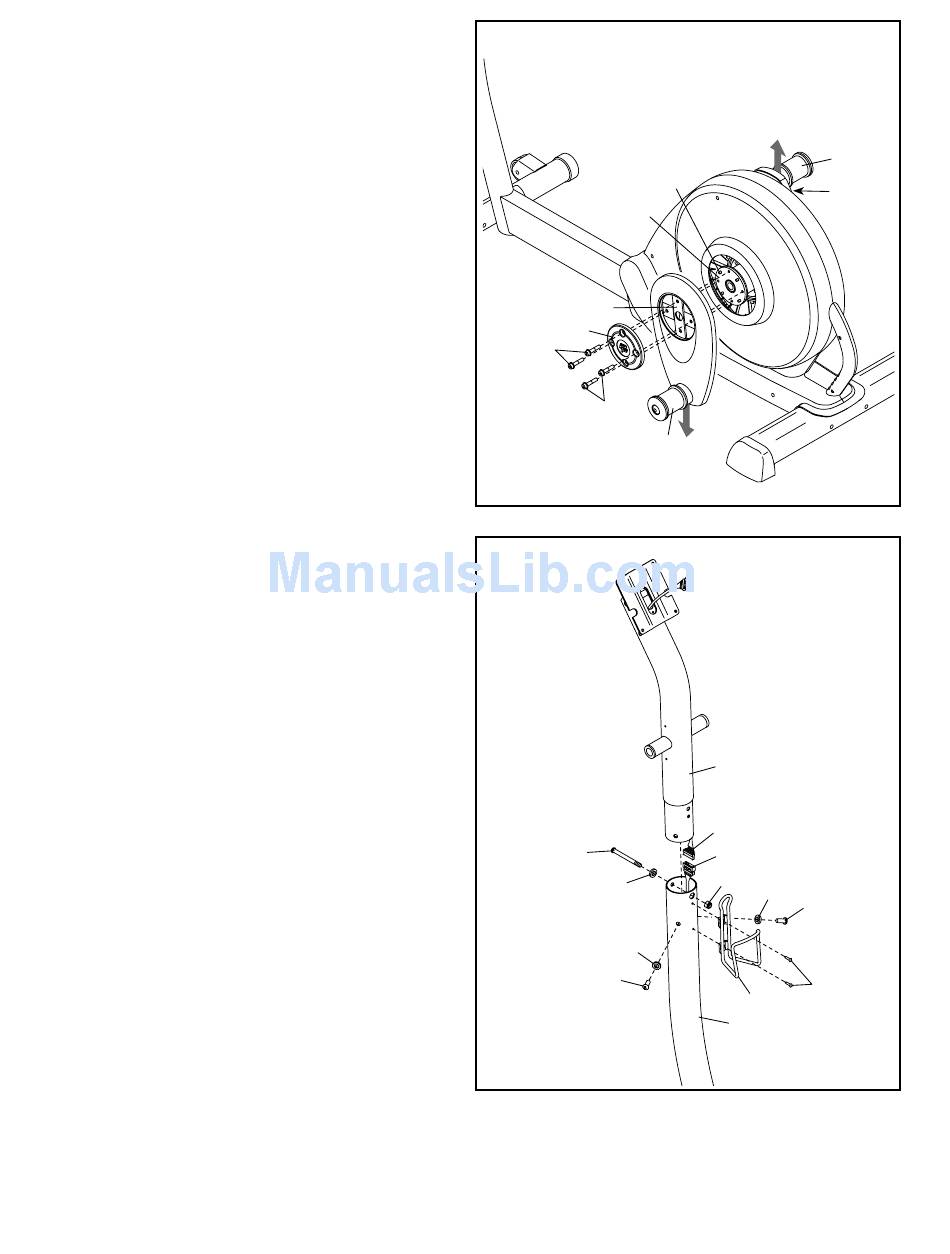

4. Tenez un Couvre-Moyeu (75) et un Bras du
Pédalier (36) contre le Pédalier (45).
Alignez les orifices du Couvre-Moyeu (75) et du
Bras du Pédalier (36) sur les orifices inutilisés au
côté gauche du Pédalier (45).
Introduisez quatre Vis du Moyeu (87) dans le
Couvre-Moyeu (75) et le Bras du Pédalier (36),
puis vissez à l’'aide des doigts les Vis du Moyeu
dans le Pédalier (45). Serrez une Vis du Moyeu
et serrez ensuite la Vis du Moyeu opposée à
la première. Ensuite, serrez les deux autres
Vis du Moyeu.
Répétez cette étape du côté droit de
l’'elliptique.
Veillez à orienter le Bras du Pédalier (36) en
situant les Manchons de la Bague du Pédalier
(43) dans les positions indiquées. Remarque :
le côté droit ne comporte aucune Vis de la Poulie
(98).
5. Pendant qu’'une autre personne tient le Montant
(3) près de la Base (1), reliez le Groupement
de Fils Supérieur (48) au Groupement de Fils
Inférieur (49).
Conseil : évitez de coincer les fils. Enfoncez
le Montant (3) dans la Base (1).
Fixez le Montant (3) à l’'aide d’'un Boulon M8
x 69mm (80), d’'une Rondelle Fendue M8 (90)
et d’'un Contre-Écrou M8 (79). Ne serrez pas
le Boulon à ce moment ; veillez à ce que le
Contre-Écrou loge dans l’'orifice de la Base.
Ensuite, vissez à l’'aide des doigts deux Vis M8
x 23mm (84) avec deux Rondelles Fendues M8
(90) dans la Base (1). Ne serrez pas les Vis à
ce moment.
Fixez le Porte-Bouteille (22) à la Base (1) à l’'aide
de deux Vis Émoussées M4 x 16mm (104).
4
45
36
75
87
87
5
80
90
90
84
8
43
98
36
43
Éviter de coincer
les fils
3
48
49
79
90
84
104
22
1
