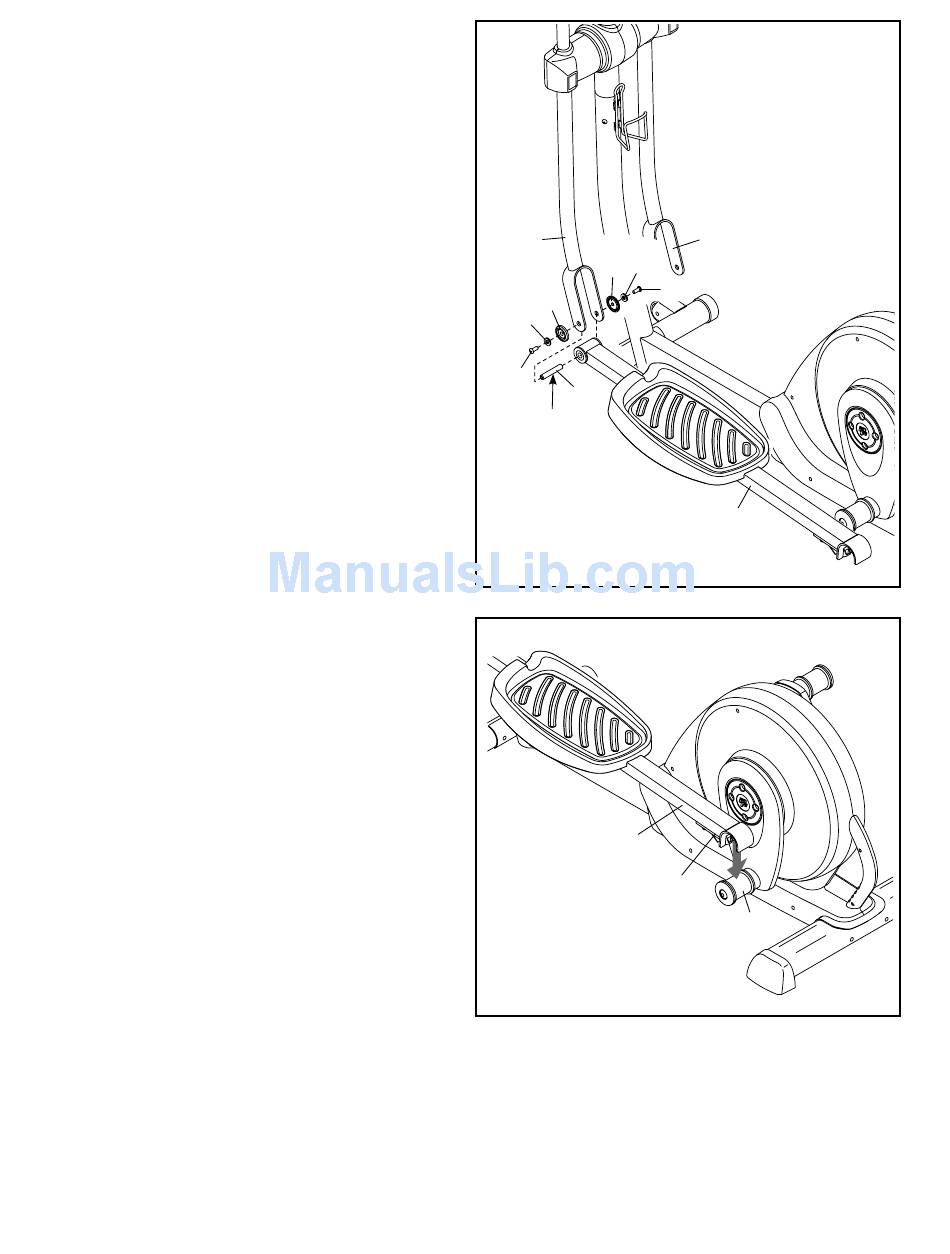

16. Appliquez une petite quantité de graisse à l’'un
des Axes du Bras de la Pédale (32).
Vissez une Vis à Épaulement M8 x 23mm (115)
avec une Rondelle M8 (88) et un Couvre-Bras
de la Pédale (31) sur quelques tours dans l’'Axe
du Bras de la Pédale (32).
Pendant qu’'une autre personne tient l’'extrémité
avant du Bras de la Pédale Gauche (14) à
l’'intérieur du support de la Jamble PSC Gauche
(11), enfoncez l’'Axe du Bras de la Pédale (32) à
travers les deux pièces.
Ensuite, vissez une Vis à Épaulement M8 x
23mm (115) avec une Rondelle M8 (88) et un
Couvre-Bras de la Pédale (31) sur quelques
tours dans l’'Axe du Bras de la Pédale (32).
Vissez les deux Vis à Épaulement au même
moment ; pour éviter d’'abîmer les Couvre-
Bras de la Pédale, ne serrez pas à l’'excès les
Vis à Épaulement.
Répétez cette étape pour fixer le Bras de la
Pédale Droite (non illustré) à la Jambe PSC
Droite (12).
17. Soulevez le loquet situé sous le Bras de la
Pédale Gauche (14) et installez le Bras de la
Pédale Gauche sur le Manchon de la Bague du
Pédalier (43) gauche.
Relâchez le levier et veillez à ce que le Bras de
la Pédale Gauche relie fermement le Manchon
de la Bague du Pédalier (43).
Reliez le Bras de la Pédale Droite (non illus-
tré) de la même manière.
Reportez-vous à l’'étape 5. Serrez le Boulon M8
x 69mm (80) et les deux la Vis M8 x 23mm (84).
18. Veillez à ce que toutes les pièces de l’'elliptique soient correctement serrées. Remarque : il est pos-
sible qu’'il reste des pièces excédentaires une fois l’'assemblage terminé. Pour protéger le revêtement du sol,
placez un petit tapis sous l’'elliptique.
16
11
88
31
31
88
115
32
Graisser
17
14
Loquet
14
12
115
14
43
