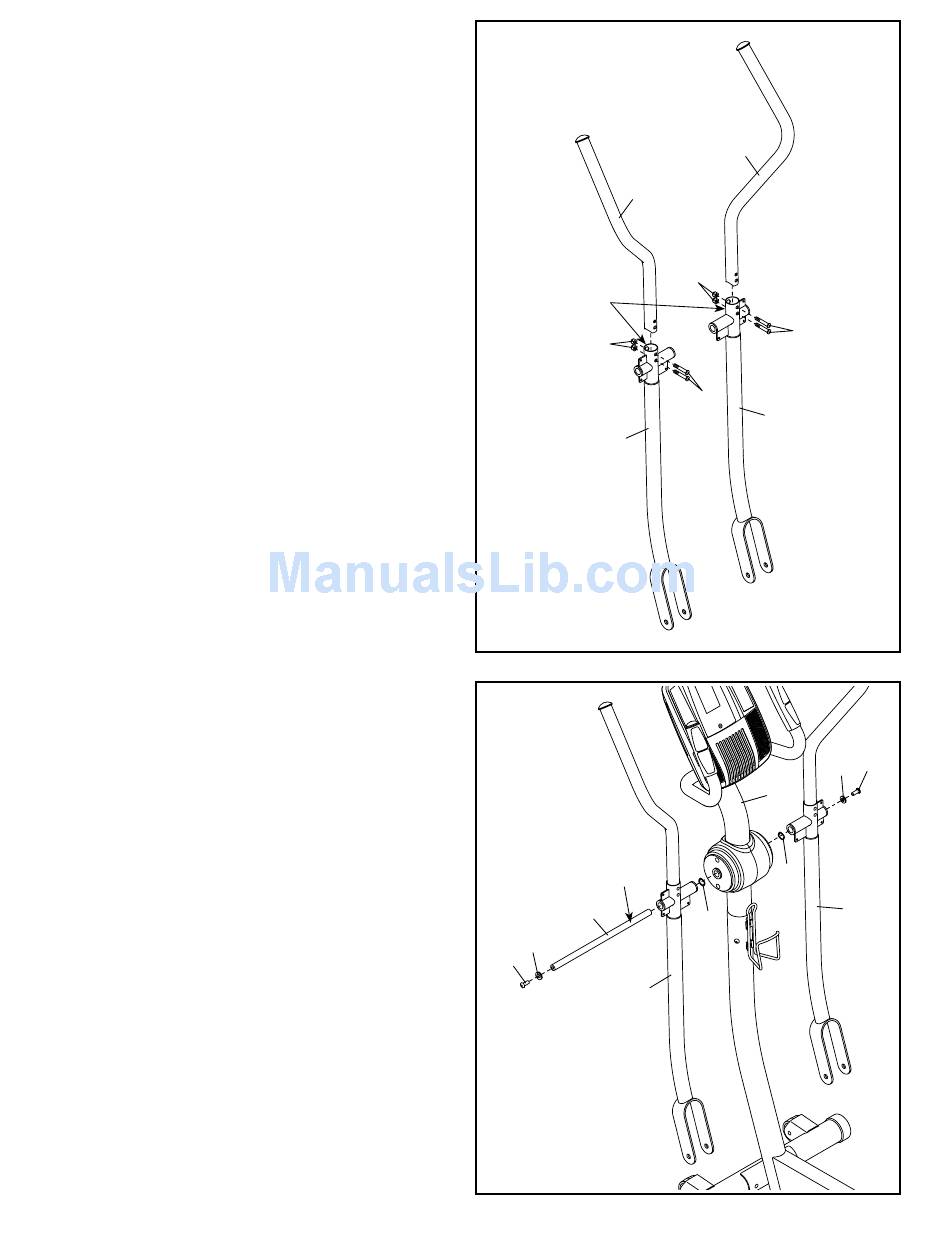

12. Identifiez le Bras PSC Gauche (8) et la
Jambe PSC Gauche (11), qui sont marqués
d’'autocollants indiquant « Left » (L ou Left
indique gauche ; R ou Right indique droite), et
orientez-les tel qu’'il est indiqué.
Introduisez le Bras PSC Gauche (8) à l’'intérieur
de la Jambe PSC Gauche (11).
Fixez le Bras PSC Gauche (8) à l’'aide de deux
Boulons M8 x 41mm (78) et deux Contre-Écrous
M8 (79). Veillez à ce que les Contre-Écrous
logent dans les orifices hexagonaux de la
Jambe PSC Gauche (11).
Fixez le Bras PSC Droit (9) à la Jambe PSC
Droite (12) de la même manière.
13. En utilisant un petit sac en plastique pour éviter
de salir vos doigts, appliquez une généreuse
quantité de la graisse incluse sur l’'Axe de Pivot
(74) et sur deux Rondelles Ondulées (111).
Introduisez l’'Axe de Pivot (74) dans le Montant
(3) et centrez-le.
Gissez une Rondelle Ondulée (111) sur chaque
extrémité de l’'Axe de Pivot (74).
Orientez la Jambe PSC Gauche (11) comme
il est indiqué, puis glissez-la sur l’'extrémité
gauche de l’'Axe de Pivot (74). Glissez la Jambe
PSC Droite (12) sur l’'extrémité droite de l’'Axe de
Pivot.
En même temps, vissez une Vis M8 x 23mm
(84) accompagnée d’'une Rondelle M8 (88) dans
chacune des extrémités de l’'Axe de Pivot (74).
