MANUTENZIONE E LOCALIZZAZIONE GUASTI

Controllare e serrare regolarmente tutti i pezzi dell'at-
trezzo ellittico. Sostituire immediatamente eventuali
pezzi usurati.
Per pulire l'attrezzo ellittico utilizzare un panno umido e
una piccola quantità di sapone neutro. IMPORTANTE:
per evitare di danneggiare la consolle, proteggerla
da liquidi e dalla luce solare diretta.
RISOLUZIONE GUASTI CONSOLLE
Se la consolle non si attiva, verificare che
l'alimentatore sia inserito completamente.
Se il display della consolle si affievolisce, cambiare
tutte le pile contemporaneamente; la maggior parte dei
problemi connessi alla consolle è dovuto a pile scari-
che. Vedere la fase di montaggio 14 a pagina 13 per
istruzioni sulla sostituzione delle batterie.
Se il cardiofrequenzimetro a impugnatura non funziona
adeguatamente, si veda fase 5 a pagina 19.
REGOLAZIONE DEL COMMUTATORE
Se la consolle non visualizza i dati corretti, è necessa-
rio regolare il commutatore. Innanzitutto togliere tutte
le viti da entrambi i pannelli laterali; le viti dei pannelli
laterali sono di tre dimensioni diverse, per cui
bisogna ricordare quale tipo di vite è stato tolto da
ogni foro. Poi, estrarre con cautela i pannelli laterali
dal telaio.

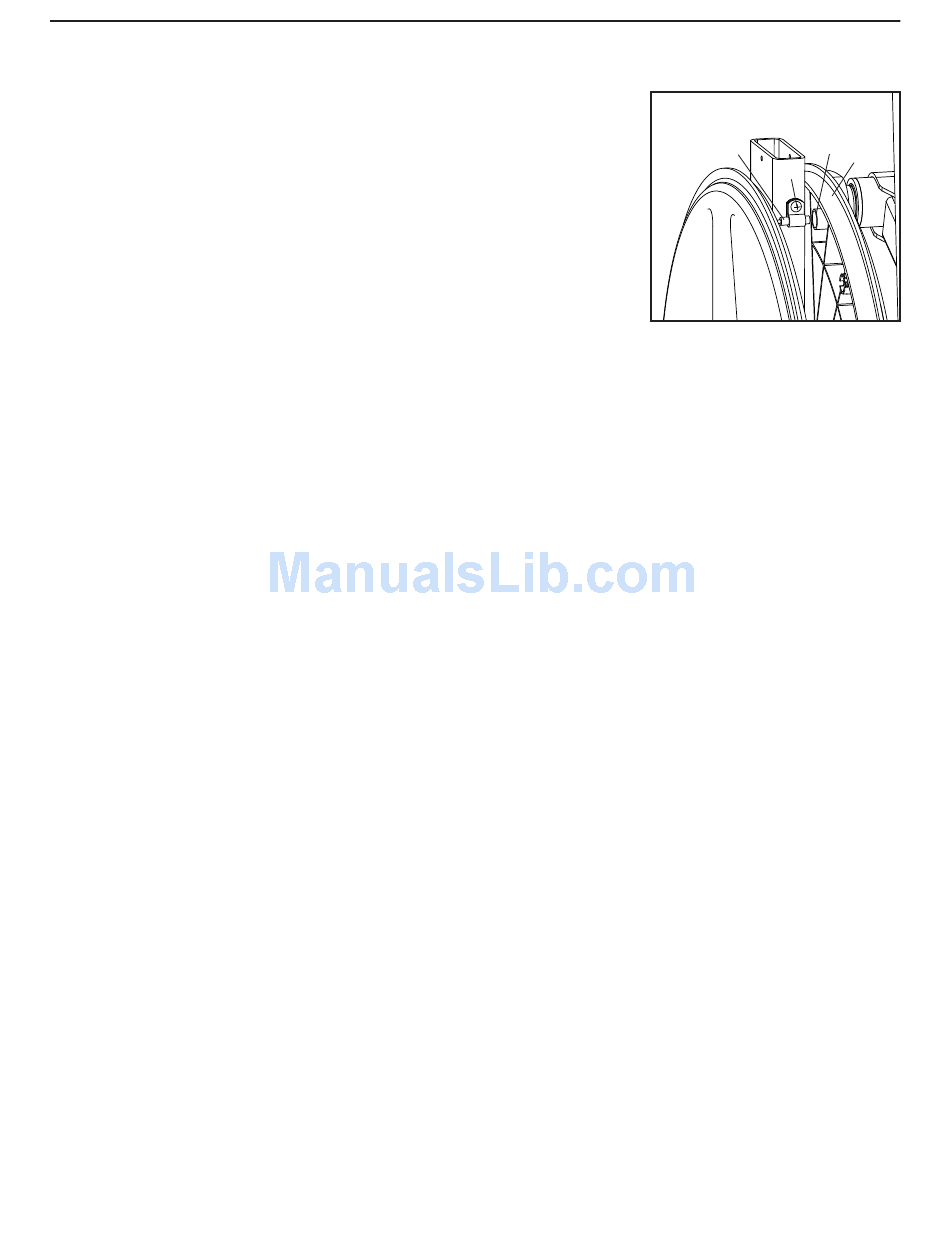

Individuare poi
il Commutatore
(58). Ruotare il
Disco Pedale
Sinistro (26)
fino a quando
il Magnete
(41) risulta
allineato con il
Commutatore.
Allentare ma non
togliere la Vite a
Testa Tonda M4
x 16mm indicata (84). Inserire il Commutatore legger-
mente più vicino o più lontano dal Magnete, quindi
stringere di nuovo la Vite. Fare oscillare il Disco Pedale
Sinistro in avanti e indietro di modo che il Magnete
passi davanti al Commutatore ripetutamente.
Ripetere la procedura fino a quando la consolle visua-
lizza le informazioni corrette. Quando il commutatore
è stato regolato correttamente, rimontare i pannelli
laterali. Nota: per qualsiasi dubbio riguardante la posi-
zione delle viti che devono essere rimontate, si veda
il DISEGNO ESPLOSO B a pagina 31 e l'ELENCO
PEZZI a pagina 28.
24
41 26
58
84
