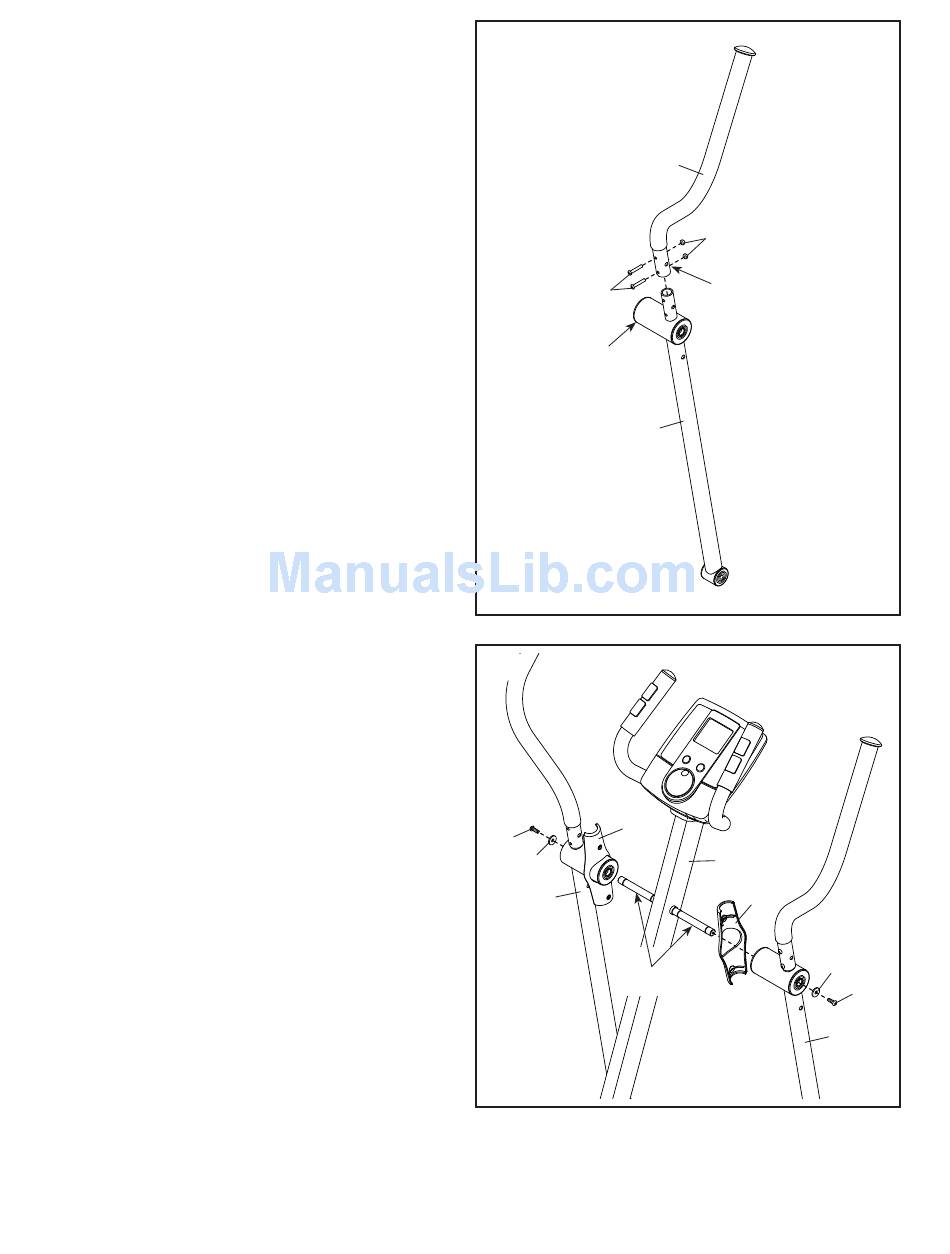

10.Localizzare il Manubrio Esterno Sinistro (9), che
è contrassegnato da un adesivo con la scritta
"Right" (L o Left indicano la sinistra; R o Right
indicano la destra).
Orientare il Manubrio Esterno Destro (9) e il
Montante Manubrio Esterno (6) come indicato.
Accertare che i fori esagonali e il lato largo
del Montante Manubrio Esterno si trovino
nelle posizioni indicate.
Inserire il Manubrio Esterno Destro (9) nel
Montante Manubrio Esterno (6).
Fissare il Manubrio Esterno Destro (9) con due
Bulloni a Testa Bombata M6 x 36mm (76) e due
Dadi Autobloccanti M6 (77). Assicurarsi che
i Dadi Autobloccanti siano inseriti nei fori
esagonali.
Ripetere questa fase per il Manubrio Esterno
Sinistro (non raffigurato) e l'altro Montante
Manubrio Esterno (non raffigurato).
11. Applicare un'abbondante quantità di lubrificante
(incluso nella fornitura) agli assi del Montante
(2).
Orientare il Copri Braccio Interno (22) e il
Montante Manubrio Esterno (6) destro nel modo
indicato.
Inserire il Copri Braccio Interno (22) e il
Montante Manubrio Esterno (6) destro sul lato
destro del Montante (2).
Fissare il Montante Manubrio Esterno (6) destro
con una Vite M6 x 16mm (80) e una Rondella
M6 (35).
Fissare il Montante Manubrio Esterno (6)
sinistro nel medesimo modo.
10
76
Lato
Largo
11
22
80
35
6
Lubrificante
11
9
77
Fori
Esagonali
6
2
22
35
80
6
