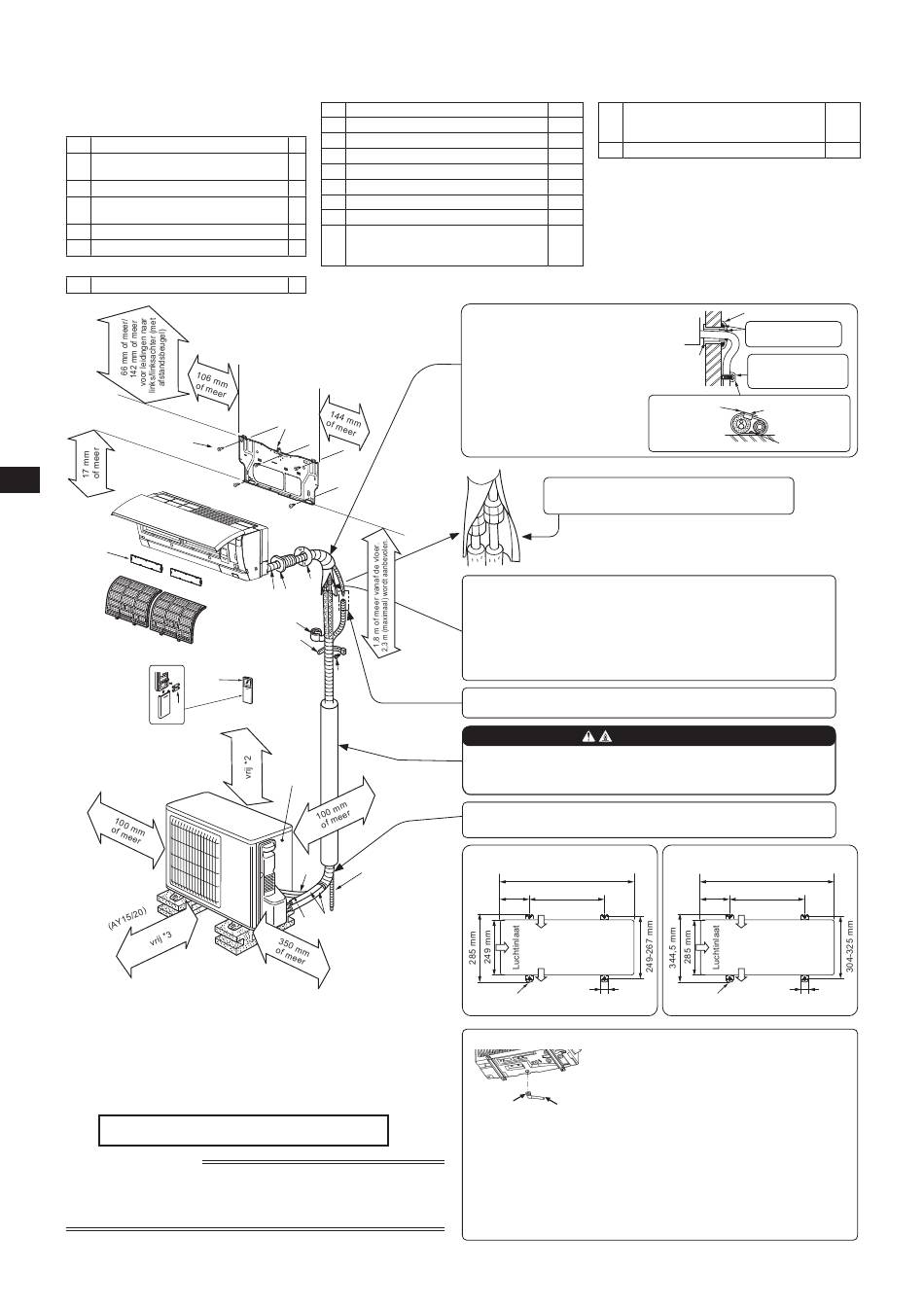

1-4. Installatieschema
Toebehoren
Controleer voor het installeren of de volgende
onderdelen aanwezig zijn.
<Binnenunit>
(1) Installatieplaat
Bevestigingsschroef voor installatieplaat
(2)
4 × 25 mm
(3) Draadloze afstandsbediening
Vilttape
(4)
(Voor leidingen naar links of linksachter)
(5) Batterij (AAA) voor (3)
(6) Luchtreinigingsfilter (alleen type VGK)
<Buitenunit>
(7) Afvoerbus
(2)
NL
(6)
(5)
*2 100 mm of meer wanneer de voorzijde en zijkanten van de unit vrij zijn
*3 Wanneer van de linker-, rechter- en achterzijde van de unit 2 zijden vrij zijn,
AY15: 100 mm of meer
AY20: 200 mm of meer
*4 Het jaar en de maand van vervaardiging is aangegeven op het naamplaatje
met technische gegevens.
De buitenunit kan er anders uitzien dan de buitenunit van enkele andere modellen.
Het apparaat moet worden geïnstalleerd door een erkend spe-
cialist en in overeenstemming met de plaatselijke vereisten.
Belangrijke opmerkingen
Controleer of de bekabeling niet wordt blootgesteld aan slijtage, corrosie,
overmatige druk, trilling, scherpe randen of andere nadelige omgevingsfacto-
ren. De controle moet ook rekening houden met het effect van veroudering of
continue trillingen afkomstig van bronnen zoals compressoren of ventilatoren.
NL-3
Bij de installateur verkrijgbare onderdelen
(A) Verbindingskabel binnen- en buitenunit*1
(B) Verlengleiding
(C) Huls voor muurgat
1
(D) Afdekring voor muurgat
5
(E) Bevestigingsbandje voor leiding
(F) Bevestigingsschroef voor (E) 4 × 20 mm
1
(G) Leidingtape
1
(H) Kit
2
Afvoerslang
(I) (of zachte PVC-slang met 15 mm bin-
2
nendiameter of harde PVC-pijp VP30)
1
(1)
(D)
(4) (C)
(G)
(E)
(F)
(3)
*4
(K)
(I)
(B)
(A)
1 Afvoerslang
(J) (of zachte PVC-slang met 15 mm bin-
1
nendiameter of harde PVC-pijp VP16)
1
(K) Netsnoer*1
1
2 - 5
Opmerking:
*1 Zorg dat u de verbindingskabel (A) tussen binnen- en
2 - 5
buitenunit en het netsnoer (K) op ten minste 1 meter
1
afstand van de TV-antennekabel installeert.
1
Deze binnenunit is voorzien van een ingebouwde
1
Wi-Fi interface.
Gebruik beslist huls (C) in het
muurgat, om te voorkomen dat de
aansluitdraden naar binnen/buiten
(A) contact maken met metalen
delen in de muur en dat ongedierte
schade veroorzaakt indien de
muur hol is.
Plaats na de lektest het isolatiemateriaal zodanig
strak dat er geen gat meer aanwezig is.
Wanneer u de leidingen wilt bevestigen aan een muur die metaal (zoals tin-
nen bekleding) of metalen gaas bevat, plaats dan een chemisch behandelde
houten plaat van minstens 20 mm dikte tussen muur en leidingen, of omwikkel
de leidingen met isolatietape.
Als u bestaand leidingwerk wilt gebruiken, dient u de oude airconditioner
vóór verwijdering minimaal 30 minuten in de koelstand te laten draaien en
vervolgens leeg te pompen. Pas de maat van de optrompverbindingen aan
aan die van de nieuwe koelstof.
Bedek het aansluitgedeelte met tape om lekkage van water te voorkomen.
Waarschuwing
Omhul de koelmiddelleidingen of bescherm deze anderszins om
brandgevaar te voorkomen.
Externe schade aan de koelmiddelleidingen kan brand veroorzaken.
Blokkeer de inlaat van de buitenunit niet met het overtollige gedeelte van
de leidingen.
Installeren van de buitenunit (AY15)
699 mm
121 mm
500 mm
Luchtinlaat
Luchtuitlaat
Opening 2-10,3 mm × 19,3 mm 40 mm
Afvoervoorzieningen voor buitenunit
• Breng de afvoervoorzieningen aan voordat u de ver-
bindingsleiding tussen binnen- en buitenunit aansluit.
• Sluit de afvoerslang (J) met een binnendiameter van
15 mm aan zoals wordt afgebeeld.
(7)
• Zorg dat de afvoer omlaag loopt, zodat het afvoeren
(J)
gemakkelijk gaat.
Opmerking:
Installeer de unit horizontaal.
Gebruik op koude locaties geen afvoerbus (7). De afvoer kan dan bevriezen
waardoor de ventilator stopt.
Tijdens het verwarmen produceert de buitenunit condens. Selecteer de plaats
van installatie om te voorkomen dat de buitenunit en/of de vloeren nat worden
door afvoerwater of beschadigd raken door bevroren afvoerwater.
Afdekring voor muurgat (D)
Binnenuni
Dicht het gat in de
muur af met kit (H).
Huls voor
Bevestig de leiding aan
muurgat
de muur met bevesti-
(C)
gingsbandjes (E).
Bevestigingsbandje
Snijd extra
voor leiding (E)
lengte af.
Bevestigings-
schroef (F)
Installeren van de buitenunit (AY20)
800 mm
150 mm
500 mm
Luchtinlaat
Luchtuitlaat
Opening 2-10 mm × 21 mm 40 mm
0 of 1
