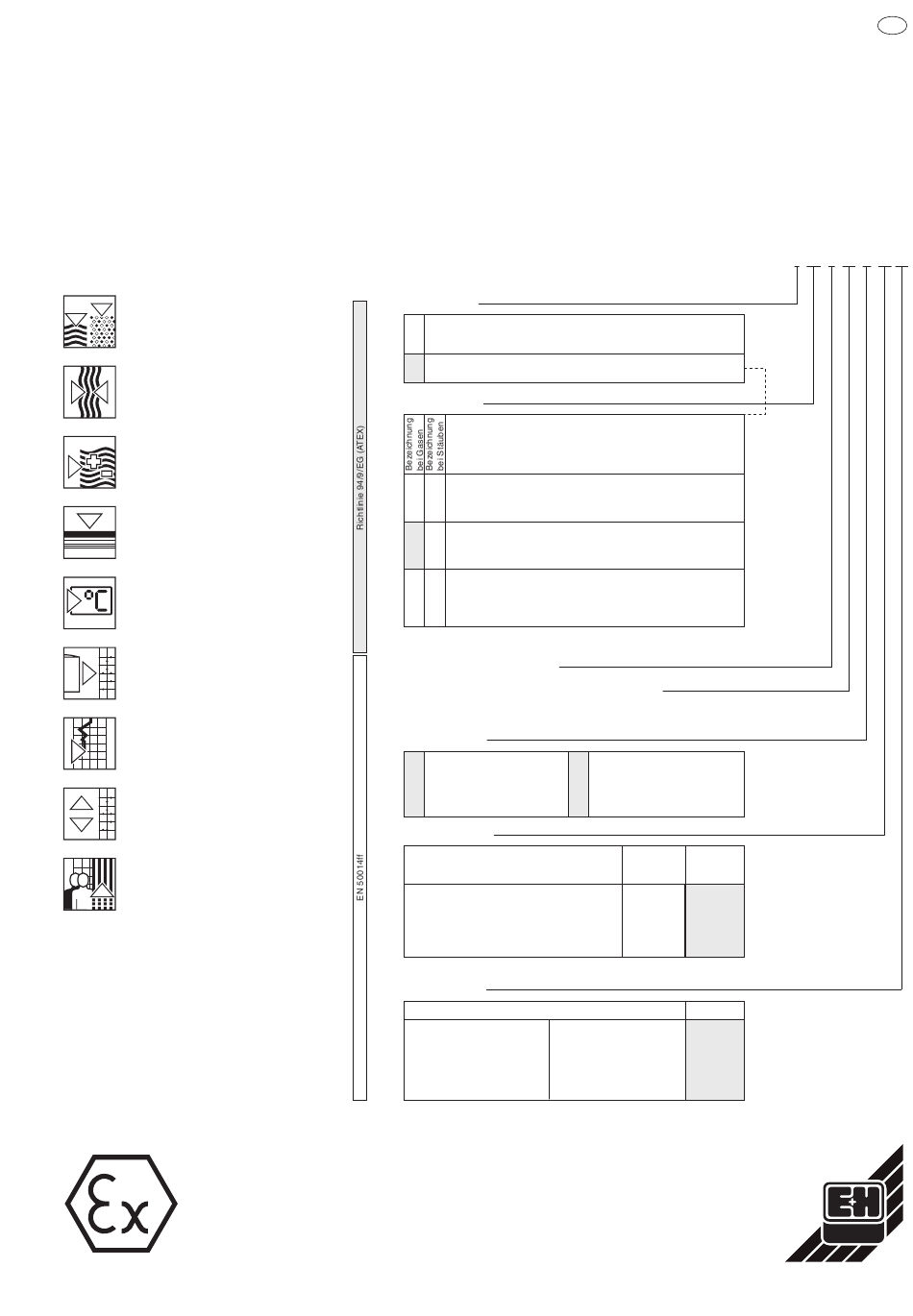

XA 019D/06/a3/09.00
Nr. 50097526
CV 5.0

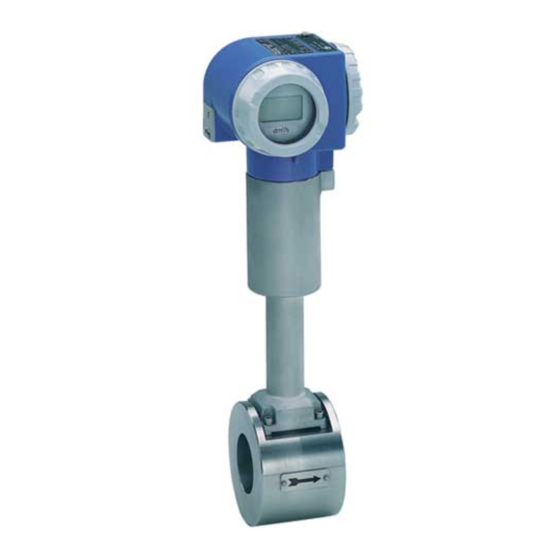

prowirl 70
Ex-Dokumentation
zur Betriebsanleitung BA 018
gemäß Richtlinie 94/9/EG (ATEX)
Gerätegruppen
gilt für Geräte zur Verwendung in Untertagbetrieben von Bergwerken
sowie deren Übertageanlagen, die durch Grubengas und/oder brennbare
I
Stäube gefährdet w erden können.
gilt für Geräte zur Verwendung in den übrigen Bereichen, die durch eine
II
explosionsfähige Atmosphäre gefährdet werden können.
Gerätekategorie
Geräte dieser Kategorie sind zur Verwendung in Bereichen bestimmt,
1G
1D
in denen eine explosionsfähige Atmosphäre, die aus einem Gemisch
von Luft und Gasen, Dämpfen oder Nebeln oder aus Staub-/Luft-
(0)
(20)
gemischen besteht, ständi g oder langzeitig oder häufig vorhanden ist.
Geräte dieser Kategorie sind zur Verwendung in Bereichen bestimmt,
2G 2D
in denen damit zu rechnen ist, daß eine explosionsfähige Atmos-
phäre aus Gasen, Dämpfen, Nebeln oder Staub-/Luftgemischen
(1)
(21)
gelegentlich auftritt.
Geräte dieser Kategorie sind zur Verwendung in Bereichen bestimmt,
in denen nicht damit zu rechnen ist, daß eine explosionsfähige
3G
3D
Atmosphäre durch Gase, Dämpfe, Nebel oder aufgewirbelten Staub
(2)
(22)
auftritt, aber wenn sie dennoch auftritt, dann aller Wahrscheinlichkeit
nach nur selten und während eines kurzen Zeitraums.
(Die Zahlen in Klammern entsprechen der Zoneneinteilung nach IEC)
nach Europanorm hergestellt = E
Explosionsgeschütztes elektrisches Betriebsmittel = Ex
Ex-Schutzkennzeichnungen in eckigen Klammern beziehen sich auf "Zugehörige elektrische Betriebsmittel"
Zündschutzarten
o
Ölkapselung
p
Überdruckkapselung
q
Sandkapselung
d
Druckfeste Kapselung
e
Erhöhte Sicherheit
Explosionsgruppe
Gase, Dämpfe
(Beispiele)
- Ammoniak
- Aceton, Aethan, Aether, Benzin, Benzol, Diesel,
Erdöl, Essigsäure, Flugzeugkraftstoff, Heizöl,
Hexan, Methan, Propan
- Ethylen, Isopren, Stadtgas
- Acetylen, Schwefelkohlenstoff, Wasserstoff
Zündtemperatur
Maximale Oberflächentemperatur
450 °C
300 °C
200 °C
135 °C
100 °C
85 °C
Endress
The Power of Know How
als Beispiel:
Definition
i
Eigensicherheit (ia, ib)
n
Nichtzündfähige Betriebsmittel
m
Vergußkapselung
s
Sonderschutz
Minimale
EN
Zündenergie
IEC
[mJ]
--
IIA
0,18
IIA
0,06
IIB
0,02
IIC
IEC / EN
842 °F
T1
572 °F
T2
392 °F
T3
275 °F
T4
212 °F
T5
185 °F
T6
+
Hauser
de
II 2G E Ex ia IIC T6
