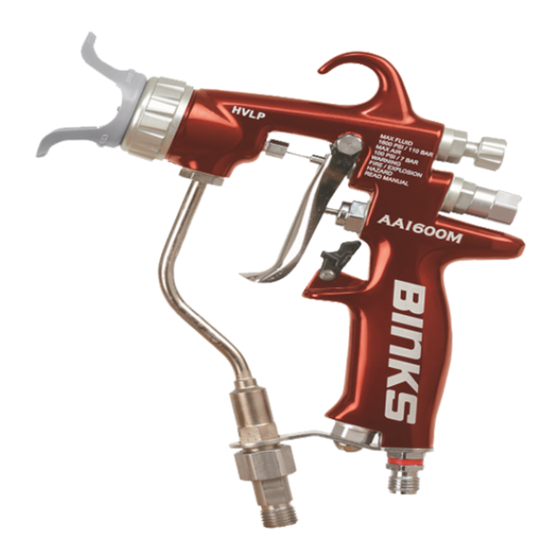

Binks AA1600M User Manual

Air-assist airless spray gun
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

English: Pages 1 – 12
Español: Páginas S-1 – S-12
Français: Pages F-1 – F-12
The following instructions
provide the necessary
information for the proper
operation and preventive
maintenance of the Binks
AA1600M Air-Assist Airless
Spray Gun. Please read and
understand all information in this
document in order to get the
maximum performance from
your new AA1600M spray gun.
In the AA1600M spray gun, the
paint or other material to be
sprayed is pre-atomized and
forced through the carbide tip by
the typical 400-800 psi fluid
pressure (with capabilities up to
1,600 psi/110 bar). As a result of
the pre-atomizing, the final
shaping air supplied by the air
cap produces an exceptionally
fine and even spray pattern. The
result of this spray pattern is an
even finish that lends itself to
products that need an
exceptionally fine finish with
reduced overspray and VOC
emissions.

SPecIfIcatIonS:

Maximum
Fluid Pressure:
1600 psi /110 bar
Maximum
Air Pressure:
100 psi /6.8 bar
Gun Body:
Forged Aluminum
Fluid Path:
Stainless Steel
Fluid Seat:
UHMW (Tungsten Carbide optional)
Fluid Inlet Size:
1/4" NPS(m) Thread
Air Inlet Size:
1/4" NPS(m) Thread
Gun Weight:
17.28 oz./ 490 g
(without Tip, Aircap, Guard)
READ ALL InstRuCtIOns BEFORE OpERAtInG tHIs BInKs pRODuCt
AA1600M AIR-AssIst

AIRLEss spRAy Gun

(0909-1600-XXXXXX)
(WItH FLAt tIp/tWIst tIp OptIOn,
FAn sIZE ADJustMEnt FEAtuRE AnD
HVLp/LVMp tECHnOLOGy)
PRoP 65 WaRnInG
WARNING: This product
contains chemicals known
to the State of California
to cause cancer and birth
defects or other
reproductive harm.
It is the customer's responsibility to have
all operators and service personnel read
and understand this manual.
contact your local Binks representative
for additional copies of this manual.
II 2 G X
IMpORtAnt!
Do not DeStRoY
Replaces
Part Sheet
77-2921R-8
Part
Sheet
77-2921R-9

Advertisement

Table of Contents
loading

Related Manuals for Binks AA1600M

Summary of Contents for Binks AA1600M

  • Page 1: Airless Spray Gun

    Binks representative Air Inlet Size: 1/4" NPS(m) Thread for additional copies of this manual. Gun Weight: 17.28 oz./ 490 g (without Tip, Aircap, Guard) Replaces Part READ ALL InstRuCtIOns BEFORE OpERAtInG tHIs BInKs pRODuCt Part Sheet Sheet 77-2921R-8 77-2921R-9...

  • Page 2: Ec Declaration Of Conformity

    Binks distributor. should be treated as such. Get IMMeDIate MeDIcaL attentIon. InfoRM tHe • Do not alter or modify this equipment. Use only genuine Binks parts. PHYSIcIan WHat tYPe of MateRIaL WaS InjecteD. • Do not exceed the maximum working pressure of the lowest rated system •...
  • Page 3 SPRaY GUn Set-UP tYPIcaL HooK-UP nOtE Oil and Water Extractor Pump Before proceeding, make sure trigger lock is engaged. Regulator 1. Connect your high-pressure fluid hose to the gun fluid inlet and tighten securely. 2. Connect your air hose to the gun air connection and tight- en securely.

  • Page 4: General Troubleshooting

    IMPoRtant ReGULatoRY note The AA1600M Air-Assist H.V.L.P. hand spray gun combines the proven efficiency of the Binks compliant spray guns with air-assist atomization to yield a reliable, carefully engineered compliant spray gun. With 25' of 5/16" I.D. air hose and regula- tor set at only 20 p.s.i.

  • Page 5: Spray Pattern Troubleshooting

    Air in paint supply line. Check and tighten pump siphon hose con- nections, bleed air from paint line. Attempting to “feather” (Partially Cannot feather with an AA1600M gun. trigger gun). Striping Spray – fingers Carbide tip partially plugged. Clean or replace carbide tip assembly.
  • Page 6 cLeanInG (Continued) 11. Using a rag dampened with solvent, wipe the exterior labeled as approved for cleaning and wash off opera- surface of the gun. Additionally, some solvents are tions. If the operator has any question on selecting prohibited from being used for cleaning. The operator appropriate cleaning solvents, the operator should must take care to use only approved cleaning solvents consult a supervisor or plant environmental staff.

  • Page 7: Servicing Air Valve

    SeRVIcInG aIR VaLVe ReaSonS to SeRVIce aIR VaLVe: A) Air valve not functioning correctly (may need cleaning). B) Routine maintenance. C) Air leaks (advise replacement, see p8) CAutIOn always ensure that all fluid and air pressure to the gun has been dis- charged before proceeding with any repairs.

  • Page 8: Replacing Air Valve

    RePLacInG aIR VaLVe ReaSonS to RePLace aIR VaLVe: A) Air leak through the gun. B) Air valve not operating correctly. CAutIOn always ensure that all fluid and air pressure to the gun has been dis- charged before proceeding with any repairs. fig.
  • Page 9 tIP GUaRD InStaLLatIon ReaSon to InStaLL tIP GUaRD: To replace broken tip guard. WARnInG for pressures over 1000 psi the tip guard must be in place for added protection against skin injection. CAutIOn fig. 37 fig. 38 always ensure that all fluid and air pressure to the gun has been dis- charged before proceeding with any repairs.
  • Page 10 0.16 fULL GUn aSSeMBLIeS DeScRIPtIon aSS'Y nUMBeR DeScRIPtIon aSS'Y nUMBeR AA1600M HVLP FLAT TIP GUN ASSEMBLY (NO TIP INCL.) 0909-1600-HF0000 AA1600M HVLP TWIST TIP GUN ASSEMBLY (NO TIP INCL.) 0909-1600-HT0000 AA1600M HVLP FLAT TIP GUN ASSEMBLY (W/114-01310 TIP) 0909-1600-HF1310 AA1600M HVLP TWIST TIP GUN ASSEMBLY (W/9-613-75 TIP)

  • Page 11: Parts List

    HVLP Test Gauge fLUID fILteR 54-5788-K5 60 Mesh (Screen) Gun Mounted Filter GUn LUBe 54-5789-K5 100 Mesh (Screen) Gun Mounted Filter 6-429 Binks Gunners Mate gun lube, 2 oz. bottle (20/box) 54-1835 100 Mesh (Edge Filter) 54-1836 60 Mesh (Edge Filter)

  • Page 12: Warranty

    FLAT TIP COMPONENTS EDGE FILTER FLUID TUBE ASSEMBLY WIRE MESH FILTER FLUID TUBE ASSEMBLY WaRRantY This product is covered by Binks’ 1 Year Limited Warranty. Binks Sales and Service: www.binks.com U.S.a./canada customer Service Toll Free Customer Service and Technical Support 195 Internationale Blvd.

  • Page 13: Especificaciones

    Rosca de 1/4" NPS (m) Peso de la pistola: 17,28 oz./490 G (sin boquilla de fluido, boquilla de aire y guarda) Reemplaza al Hoja de Hoja de Piezas Piezas LEA tODAs LAs InstRuCCIOnEs AntEs DE OpERAR EstE pRODuCtO BInKs 77-2921R-8 77-2921R-9...
  • Page 14 • no utilice las mangueras para jalar el equipo. • Ponga el seguro de la pistola siempre que no esté rociando. • Use mangueras aprobadas por Binks únicamente. no quite los protectores de resorte de • ReDUzca La PReSIón SIeMPRe QUe eStÉ tRaBajanDo con La PIStoLa RocIaDoRa.
  • Page 15 Montaje De La PIStoLa RocIaDoRa enGancHe tíPIco: nOtA Extractor de aceite y agua Bomba antes de comenzar, asegúrese de que el seguro esté enganchado. Entrada Regulador 1. Conecte su manguera de alta presión a la entrada de fluido de la de aire pistola y apriete bien.
  • Page 16 5/16 de pulg. y regulador con sólo 20 psi, el casquillo de aire que cumple con los requisitos reglamentarios, registra 10 psi de aire de atomización para conformar y suavizar el patrón de rociado. La pistola H.V.L.P. con asistencia de aire AA1600M funciona con altas eficiencias de transferencia y cumple plenamente con todos los reglamentos gubernamentales para pistolas rociadoras H.V.L.P.
  • Page 17 Tratar de hacer pasadas de hilo fino No se puede hacer pasadas de hilo fino con (accionar la pistola parcialmente). la pistola AA1600M. Patrón de rociado separado – Dedos Punta de carburo parcialmente obstruida. Limpiar o reemplazar el conjunto de la punta de carburo.
  • Page 18 LIMPIeza (Continuación) 11. Con un trapo humedecido con solvente, limpie la para operaciones de limpieza y lavado. Si el operador superficie exterior de la pistola. Además, está prohibido tuviese alguna pregunta acerca de la selección de los utilizar algunos solventes para limpieza. El operador debe solventes de limpieza apropiados, debe consultar con un tener el cuidado de utilizar únicamente solventes de supervisor o miembro del personal de protección...
  • Page 19 MantenIMIento Y RePaRacIón De VÁLVULa De aIRe MotIVoS PaRa DaR MantenIMIento o RePaRaR La VÁLVULa De aIRe: A) La válvula de aire no está funcionando correctamente (podría necesitar limpieza). B) Mantenimiento de rutina. C) Filtraciones de aire (recomendar reemplazo, ver la Pág. 8) pRECAuCIÓn asegúrese siempre de que todo el fluido y la presión del aire hacia la fig.
  • Page 20 ReeMPLazo De La VÁLVULa De aIRe MotIVoS PaRa ReeMPLazaR La VÁLVULa De aIRe: A) Filtración de aire por la pistola. B) La válvula de aire no funciona correctamente. pRECAuCIÓn asegúrese siempre de que todo el fluido y la presión del aire hacia la pistola hayan sido descargados antes de realizar cualquier reparación.
  • Page 21 InStaLacIón DeL ReSGUaRDo De La PUnta MotIVo PaRa InStaLaR eL ReSGUaRDo De La PUnta: Para reemplazar el resguardo de la punta roto. ADVERtEnCIA Para presiones superiores a 1000 psi el resguardo de la punta debe estar en su lugar para protección adicional contra inyecciones en la piel. pRECAuCIÓn fig.
  • Page 22 DeL DeScRIPcIón DeScRIPcIón conjUnto conjUnto AA1600M CONJUNTO DE PISTOLA CON PUNTA PLANA HVLP (NO INC. PUNTA) 0909-1600-HF0000 AA1600M CONJUNTO DE PISTOLA CON PUNTA GIRATORIA HVLP (NO INC. PUNTA) 0909-1600-HT0000 AA1600M CONJUNTO DE PISTOLA CON PUNTA PLANA HVLP (CON PUNTA 114-01310)

  • Page 23: Lista De Piezas

    De fLUIDo LUBRIcante De PIStoLa 54-5788-K5 Filtro montado en la pistola de malla 60 (Malla) 6-429 Lubricante de pistola Gunners Mate de Binks, botella de 54-5789-K5 Filtro montado en la pistola de malla 100 (Malla) 2 oz. (20/caja) 54-1835...
  • Page 24 WIRE MESH FILTER FLUID TUBE ASSEMBLY tUBo De fLUIDo con caBLe fILtRo De MaLLa GaRantía Este producto está cubierto por la Garantía Limitada por 1 Año de Binks. centros de venta y servicios de Binks: www.binks.com Servicio al cliente en ee.UU./canadá...
  • Page 25 Diamètre d’arrivée ce manuel. d’air : Filet ¼ po NPS(m) Poids du pistolet : 17,28 oz/490 g (sans embout, chapeau d'air, garniture) Remplace fiche LIRE tOutEs LEs InstRuCtIOns AVAnt D’utILIsER CE pRODuIt BInKs Fiche des pièces des pièces 77-2921R-8 77-2921R-9...
  • Page 26 • ne pas tirer le matériel par les tuyaux. PULVÉRISateUR À aIR. • Utiliser uniquement des tuyaux approuvés par Binks. ne pas retirer les ressorts de protection • enclencher la sécurité du pistolet lorsqu’il n’est pas utilisé. des tuyaux. Ils sont là pour éviter un arrachement en cas de torsion aux connecteurs.
  • Page 27 InStaLLatIon DU PIStoLet VaPoRISateUR RaccoRDeMent tYPIQUe REMARQuE Extracteur d’huile et d’eau Pompe avant de commencer, s’assurer que le blocage de la gâchette est enclenché. 1. Brancher le tuyau à peinture haute pression sur l’arrivée de produit Arrivée Régulateur d’air du pistolet et serrer fermement. 2.

  • Page 28: Dépannage Général

    (7,5 m) et de 5/16 po de D.I. et un régulateur réglé à seulement 20 psi (1,4 bars), le chapeau d’air conforme enregistre 10 psi (0,7 bar) d’air atomisé pour former et homogénéiser le jet de pulvérisation. Le pistolet air-assisté HVLP AA1600M fonctionne avec un transfert d’une grande efficacité...
  • Page 29 Tentative de « fondu » (gâchette partiellement enclenchée). Impossible de réaliser un fondu avec un pistolet AA1600M. jet à rayures – festons Pointeau en carbure partiellement obstrué. Nettoyer ou remplacer l’ensemble pointeau en carbure.
  • Page 30 nettoYaGe (Suite) 11. Essuyer la surface extérieure du pistolet à l’aide d’un clairement étiquetés comme étant approuvés pour les chiffon imbibé de solvant. De plus, certains solvants ne opérations de nettoyage et de rinçage. Si l’opérateur a des doivent pas être utilisés pour le nettoyage. L’opérateur doit doutes quant à...
  • Page 31 RÉPaRatIon/entRetIen De La SoUPaPe D’aIR QUanD InteRVenIR SUR La SoUPaPe D’aIR : A) La soupape d’air ne fonctionne pas correctement (il faut peut-être la nettoyer). B) Entretien courant. C) Fuites d’air (le remplacement est conseillé, voir p. 8) AttEntIOn toujours vérifier que le produit et la pression d’air ont été entièrement purgés avant d’entreprendre des réparations.
  • Page 32 ReMPLaceMent De La SoUPaPe D’aIR QUanD ReMPLaceR La SoUPaPe D’aIR : A) Fuite d’air dans le pistolet. B) Soupape d’air fonctionnant mal. AttEntIOn toujours vérifier que le produit et la pression d’air ont été entièrement purgés avant d’entreprendre des réparations. fig.
  • Page 33 InStaLLatIon De La GaRnItURe De L'eMBoUt QUanD InStaLLeR Une GaRnItURe D'eMBoUt : Pour remplacer une garniture d’embout cassée. MIsE En GARDE avec des pressions supérieures à 1000 psi (69 bars), la garniture de l’embout doit être en place pour offrir une protection supplémentaire contre les ris- ques d’injection sous la peau.
  • Page 34 De nUMÉRo De DeScRIPtIon DeScRIPtIon L’enSeMBLe L’enSeMBLe AA1600M ENSEMBLE PISTOLET HVLP A EMBOUT PLAT (EMBOUT NON INCLUS) 0909-1600-HF0000 AA1600M ENSEMBLE PISTOLET HVLP À EMBOUT PLAT (EMBOUT NON INCLUS) 0909-1600-HT0000 AA1600M ENSEMBLE PISTOLET HVLP À EMBOUT PLAT (AVEC EMBOUT 114-01310) 0909-1600-HF1310 AA1600M ENSEMBLE PISTOLET HVLP À...
  • Page 35 PIStoLet PULVÉRISateUR SanS aIR coMPRIMÉ et aIR-aSSIStÉ aa1600M LISte DeS PIèceS En commandant, préciser le numéro de pièce. (Tous les numéros de pièces ne sont pas disponibles à la vente). Consulter la page 12 pour référencer les numéros de pièce.
  • Page 36 MaILLe WIRE MESH FILTER FLUID TUBE ASSEMBLY GaRantIe Ce produit est couvert par la garantie limitée d’un an de Binks. Ventes et services Binks : www.binks.com Service à la clientèle États-Unis/canada Appel gratuit au Service à la clientèle et Assistance technique 195 Internationale Blvd.
