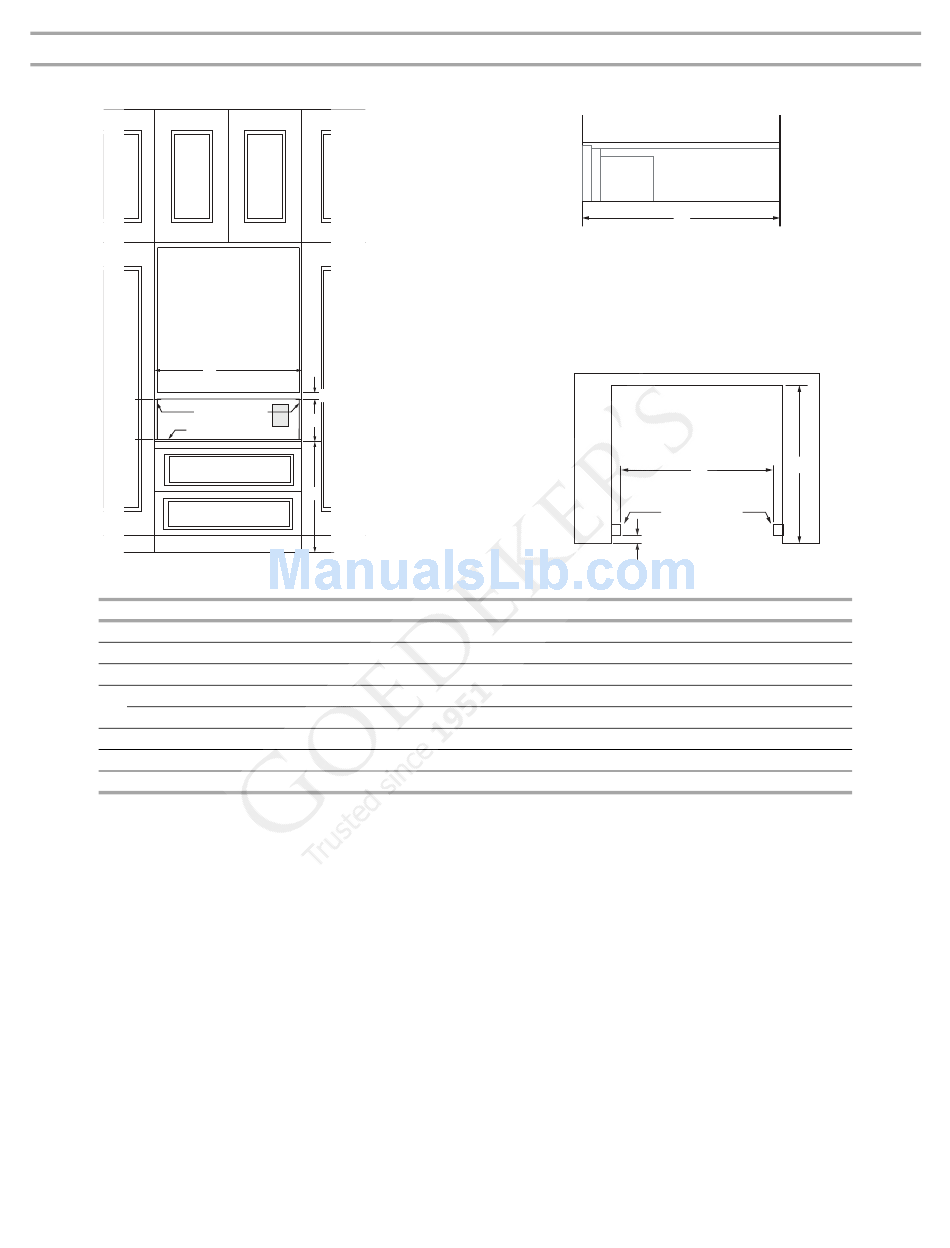

Dimensions d'espacement pour une installation en affleurement
Vue de face
A
Tasseaux latéraux
de 1" (25 mm)*
Plate-forme de
⁷⁄₈" (22 mm)*
A Largeur minimale de l'ouverture intégrée en affleurement
B Hauteur minimale entre les ouvertures
C Hauteur minimale de l'ouverture intégrée en affleurement
Distance recommandée du fond de l'ouverture au sol
D
Distance minimale du fond de l'ouverture au sol
E Largeur minimale de l'ouverture
F Profondeur minimale de l'ouverture
e Emplacement recommandé pour la prise de courant
Exigences pour une installation en affleurement
L'ouverture doit avoir une profondeur minimale de 25³⁄₈" (64,5 cm).
Ces dimensions donneront un dégagement de ¹⁄₄" (6 mm) de chaque côté du tiroir-réchaud.
La façade des tasseaux et des plate-formes sera visible et doit être traitée comme une surface de finition.
12
B
e
C
D
www.goedekers.com
Vue latérale
F
Vue de dessus
E
Tasseau latéral*
1⁵⁄₈" (4,1 cm)
Modèles de 27" Modèles de 30"
27¹⁄₄" (69,2 cm) 30¹⁄₄" (76,8 cm)
2¹⁄₂" ( 6,4 cm) 2¹⁄₂" (6,4 cm)
10³⁄₄" (27,3cm) 10³⁄₄" (27,3cm)
8¹⁄₄" (21,0 cm) 8¹⁄₄" (21,0 cm)
5" (12,7 cm) 5" (12,7 cm)
25¹⁄₄" (64,1 cm) 28¹⁄₄" ( 71,8 cm)
25³⁄₈" (64,5 cm) 25³⁄₈" (64,5 cm)
Arrière de
la caisse
F
