Dimensions d'espacement
TAILLE DU DISTANCE
TIROIR- MINIMALE
RÉCHAUD ENTRE LES
OUVERTURES (A)
24" (61 cm) 2¹⁄₂" (6,4 cm)
27" (68,6 cm) 2¹⁄₂" (6,4 cm)
30" (76,2 cm) 2¹⁄₂" (6,4 cm)
Le tiroir-réchaud peut être installé pour usage intérieur en
configuration simple ou double ou être installé sous un four
simple. L'illustration présente la configuration de deux tiroirs-
réchaud installés sous un four simple.
REMARQUE : Il est impossible de régler l'aplomb du tiroir-
réchaud après son installation.
Pour une installation à l'extérieur, suivre les dimensions de
l'ouverture à découper indiquées ci-dessus. Installer le tiroir-
réchaud d'extérieur sur un dispositif permanent.

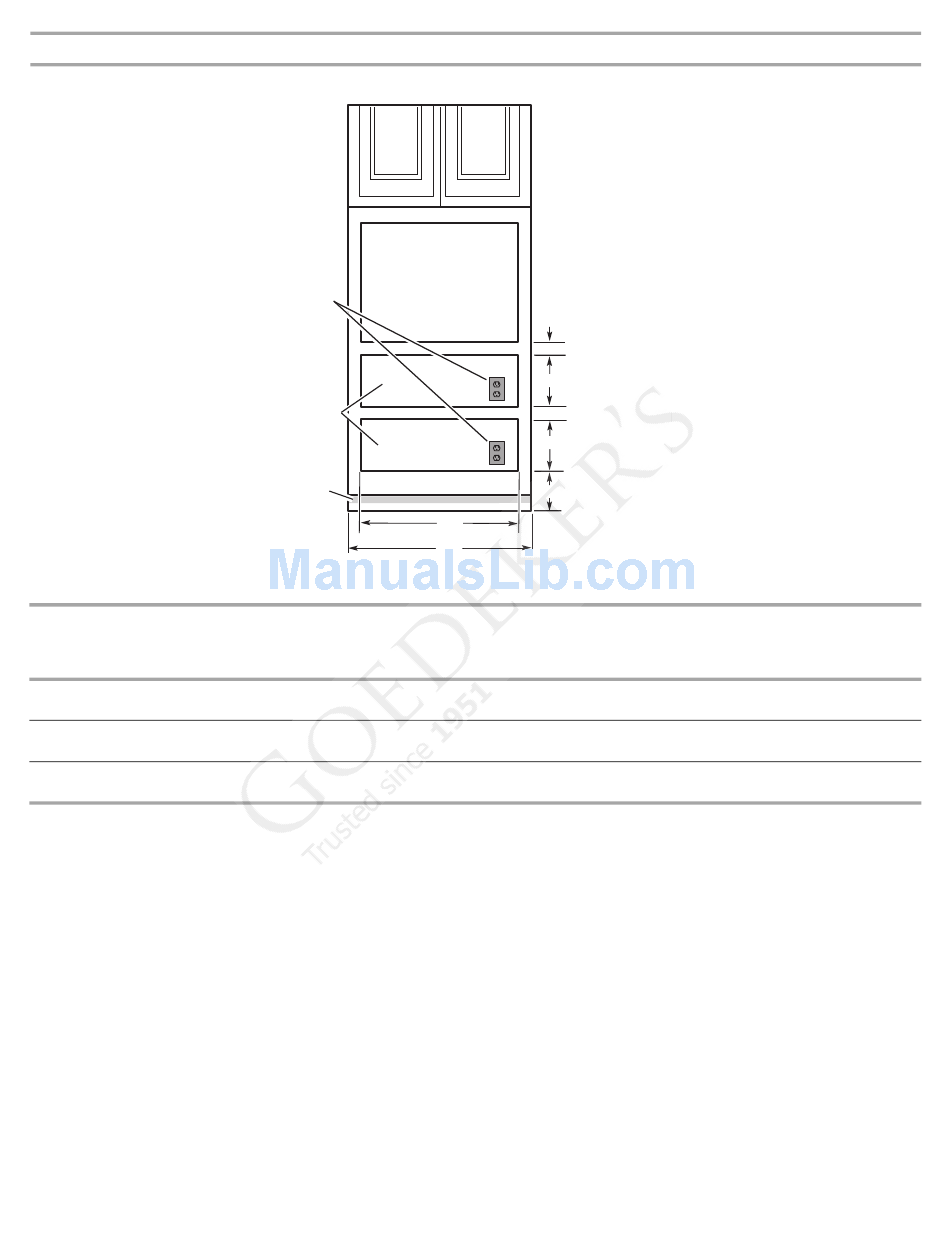

Vue de face
Prise de
120 V reliée
à la terre (ou
située dans
un placard
adjacent)
Ouvertures
découpées
pour le tiroir-
réchaud
Bride de
support
D
E
HAUTEUR DE
L'OUVERTURE (B)
9¹⁄₈" (23,2 cm)
9¹⁄₈" (23,2 cm)
9¹⁄₈" (23,2 cm)
www.goedekers.com
A
B
A
B
C
DISTANCE LARGEUR DE
MINIMALE/ L'OUVERTURE (D)
RECOMMANDÉE (C)
1" (2,5 cm)/ 22¹⁄₂" (57,1 cm)
4¹⁄₄" (10,8 cm)
1" (2,5 cm)/ 25¹⁄₂" (64,8 cm)
4¹⁄₄" (10,8 cm)
1" (2,5 cm)/ 28¹⁄₂" (72,4 cm)
4¹⁄₄" (10,8 cm)
Façade de tiroir avec panneau personnalisé en bois
Si vous prévoyez d'installer un panneau personnalisé en bois
assorti à vos placards, nous vous recommandons de consulter
un ébéniste ou un menuisier qualifié. L'arrière du panneau en bois
doit être scellé pour éviter tout dommage dû à l'humidité.
LARGEUR
MINIMALE
DE LA CAISSE (E)
24" (61 cm)
27" (68,6 cm)
30" (76,2 cm)
