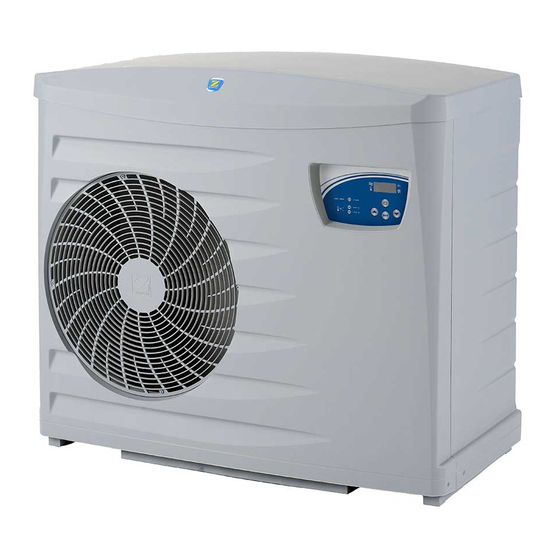

Zodiac Z300 Instructions For Installation And Use Manual
  1. Manuals
  2. Brands
  3. Zodiac Manuals
  4. Air Conditioner
  5. Z300 Series
  6. Instructions for installation and use manual

Zodiac Z300 Instructions For Installation And Use Manual

Hide thumbs Also See for Z300:
Table of Contents

Advertisement

Quick Links

See also: Instructions for Installation and Use Manual
H0439100.A - 2013/10
Instructi ons for installati on and use
English
More languages on:
www.zodiac-poolcare.com

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the Z300 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Zodiac Z300

Summary of Contents for Zodiac Z300

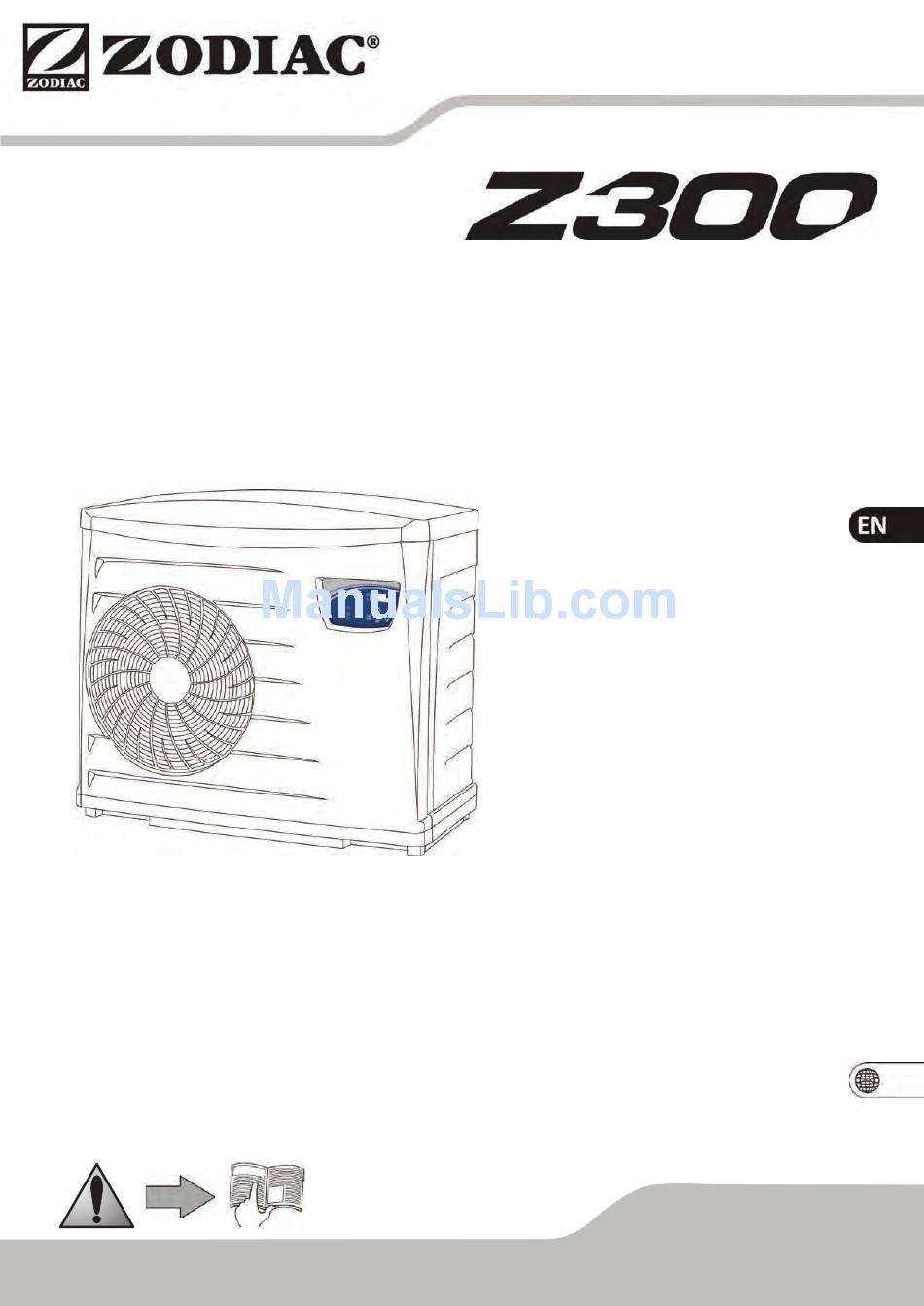

  • Page 1 Instructi ons for installati on and use English More languages on: www.zodiac-poolcare.com H0439100.A - 2013/10...
  • Page 2    Read this manual carefully before installing, maintaining, or repairing this device!   The symbol  indicates important information that must be taken into account in order to avoid  risk of personal injury and/or damage to the appliance.   The symbol   indicates useful information.       Warnings     Our  products  may  be  subject  to  change  without  notice  as  part  of  our  continuous  improvement  policy.    Exclusive use: pool water heating (must not be used for any other purpose).   The device must be installed by a qualified technician according to the manufacturer’s instructions  and  in  compliance  with  local  regulations.  The  installer  is  responsible  for  the  correct  installation  of  the ...

  • Page 3: Table Of Contents

    Summary    1. Information before installation ................ 2   1.1 General terms of delivery, storage and transport .................. 2  1.2 Content ................................ 2  1.3 Operating conditions ........................... 3  1.4 Technical specifications .......................... 3  2. Installation  ....................... 3   2.1 Access to the technical compartment ...................... 3  2.2 Selecting an installation site ........................ 3  2.3 Installing the device ............................. 4  2.4 Hydraulic connections  .......................... 4  2.5 Electrical connections .......................... 5  3. Use .......................... 7   3.1 Presentation of the regulation  ........................ 7  3.2 Starting the device ............................ 8  3.3 Checks to perform after start‐up ......................... 8  3.4 Winter storage ............................. 9  4. Maintenance  ...................... 9   4.1 Maintenance instructions .......................... 9  4.2 Additional recommendations ........................ 9  4.3 Available accessories .......................... 10  4.4 Recycling .............................. 10  5. Troubleshooting   .................... 10   5.1 Display of the regulator .......................... 10  5.2 Sovling malfunctions ...

  • Page 4: Operating Conditions

    1.3 Operating conditions    Operating range:    air temperature of between 5 °C and 38 °C for standard models,   air temperature of between ‐8 °C and 38 °C for D models,   water temperature of between 10 °C and 32 °C,     Maximum temperature of 32°C to protect the pool liner.     The D version also features a de‐icing function by using forced ventilation or reversed cycle.    1.4 Technical specifications    Power input*     Power output*  Nominal current input*  Z300  Voltage  COP* kW  kW  A  M4  230V‐50Hz  1.7  7.6  7.9  4.5  M5  230V‐50Hz  2.2  10.4  10.3  4.7  T5  400V‐50Hz ...

  • Page 5: Installing The Device

    V5‐V4: setting valves (optional)  * minimum distance   by‐pass    filter      water treatment unit      electrical protection boxes          Hydraulic circuit pressure  Connections  Mean water  Head loss  flowrate  test   test   service   Z300  = inlet    bar  bar  m³/h  mCE   = outlet  M4  4  1.4  M5‐T5‐ 5  1.5  MD5‐TD5  3  1.5  Ø50   M7  6  1.5 ...

  • Page 6: Electrical Connections

          2.5.3 Cable cross‐sections    •supply  cable  cross‐section:  cables  with  a  maximum  length  of  20  metres  (calculation  base:  5A/mm²),  must  be  checked and adapted depending on installation conditions.      Maximum I input  Cable cross‐section  Electrical protection  Z300  Voltage  A  mm²    A  M4  230V‐50Hz  10  3 x 2.5   3G2.5  16  M6‐MD6 ...
  • Page 7 2.5.4 Connection of options     use cables with a cross‐section: of 2 x 0.75 mm² or larger, of type RO2V or equivalent in countries outside of the  European Community, with an outer diameter of between 8 and 13 mm.    Remove  the  lid  (just  above  the  cable  gland)  and  fit  the  supplied  cable  glands  to  run  the  cables  into  the  device.  The  cables  used  for  the  optional  features  and  the  power  supply  must  be  held  together  using  a   ...

  • Page 8: Use

    3. Use    3.1 Presentation of the regulation    Water temperature  Cold mode   Setpoint temperature  (only on D models)        Symbol  Designation  steady  flashing  water flow  water flow‐rate ok  water flow too weak, high or absent    ambient air temperature  adequate  inadequate    During heating or air  On standby until operating command  operation indicator    conditioning  received  defrost indicator  Defrost in progress  /    On/off button      button to set and confirm parameters     value setting buttons     ...

  • Page 9: Starting The Device

    3.1.2 Locking and releasing the key pad      and   for 3 seconds:   or    Press    3.2 Starting the device     check that no tools or other objects have been left inside the device,   the access door for technical components must be fitted,   set the by‐pass and setting valves (see § 2.4) as follows:  - valve 1 completely open,   - valves 2‐3‐4 & 5 closed.    An incorrect setting of the by‐pass valve may lead to device malfunction       switch on the filter system,   progressively close valve 1 in order to increase the filter pressure to 150 g (0.150 bar) ,   open  valves  2,  3  and  4  completely,  then  half  open  valve  5  (see  §2.4)  (the  air  accumulated  in  the  heat  pump  condenser and in the filter circuit is then bled), ...

  • Page 10: Winter Storage

    3.4 Winter storage    Winter storage is essential due to the risk of the condenser freezing and breaking. This situation is not  covered by the warranty.    To avoid damaging the device with condensation, do not cover it with an air‐tight cover.     switch the digital control panel to "stand‐by" mode by pressing   for 3 seconds, and cut the power supply,    open valve 1,   close valves 2 and 3, and open valves 4 and 5 (if fitted),    ensure that no water is flowing through the heat pump,    drain  the  water  condenser  by  unscrewing  the  two  pool  water  inlet  and  outlet  connections  at  the  back  of  the  heat pump,    in the case of full winter storage conditions for the pool: re‐connect the inlet and outlet connections to avoid  foreign bodies entering into the condenser,   ...

  • Page 11: Available Accessories

    4.2.2 Troubleshooting     all soldering work must be carried out by a someone qualified to do so.   replacement pipes must always be made of copper in compliance with standard NF EN 12735‐1.   leak detection; pressure test:  - never use oxygen or dry air, risk of fire or explosion,   - use dry nitrogen or the mixture of nitrogen and refrigerant indicated on the information plate,   - the test pressure for both the high and low pressure circuits must not exceed 42 bar.   the  high  pressure  circuit  pipes  are  made  of  copper  and  have  a  diameter  equal  to  or  greater  than  1’’5/8.  A  certificate as indicated in §2.1 in compliance with standard NF EN 10204 will be requested from the supplier and  filed in installation technical documentation.   technical data relative to the safety requirements of the various applicable directives must be indicated on the  information plate.   ...
  • Page 12 Display  Designation  Cause  Solution  Reset  Automatic reset  Low pressure circuit  Refrigerant  (for less than 4  pressure defect (if  Contact an approved  circuit low  defects per hour)  the defect remains  technician    pressure defect  after reset)    or press  1. check the pool hydraulic  1. water and air  circuit  mixture passing in  2. increase the flow‐rate  the appliance,  using the by‐pass, check that  Automatic reset  Refrigerant  2. unsatisfactory  the pool filter is not clogged)  (for less than 4  circuit high  water flow,  3. check the flow‐rate  defects per hour)    pressure defect  3. blocked flow  controller   ...

  • Page 13: Faq

    5.2 Solving device malfunctions      Dysfunction  Causes  Verification / solution  The device is not  No display  Check the supply voltage and the fuse F1   operational  The pool temperature is above the  Increase the set‐point temperature  set‐point temperature  A message is displayed on the screen  Check the meaning of message §5.1  Absent or inadequate water flow‐rate  Check the water flow‐rate (by‐pass, filtration)  The device is  Set the filtering system to manual 24‐ hour  Inadequate filtering time  operational, but water  operation for temperature control  temperature fails to  Check that outdoor temperature is within the  Non‐compliant period of use  rise  operating range (see §1.3)  Check the characteristics of the heat pump  The heat pump is under‐dimensioned  according to the pool  The automatic pool water filler is  Check the correct operation of the automatic  blocked in the open position  filler  The heat insulating cover is not used  Fit the heat insulating cover  The evaporator is clogged  Clean the evaporator (see §4.1)  The device must be installed outdoors.  Check that there is no obstacle less than 4  The device is incorrectly installed  metres from where the blower is facing, and ...

  • Page 14: Product Registration

    The heat pump is  Your  heat  pump  will  give  off  water  in  the  form  of  condensation.  This  water  is  the  giving off water: is  humidity contained in the air, which condenses on contact with certain cold components  this normal?  inside the heat pump.   Note: your device can produce several litres of water per day.    6. Product registration    Register your product using our website:   - you will be among the first to be informed of new Zodiac products and special offers,  - You can help us to constantly improve our product quality.    Australia – New Zealand  www.zodiac.com.au  Europe, South Africa and rest of the world  www.zodiac‐poolcare.com           13 ...
  • Page 15   Schéma électrique   Z300 M4‐M5‐M7            H0439100.A1.FR – 2013/10...
  • Page 16   Z300 T5                          H0439100.A1.FR – 2013/10...
  • Page 17   Z300 MD5                    H0439100.A1.FR – 2013/10...
  • Page 18   Z300 MD8                H0439100.A1.FR – 2013/10...
  • Page 19   Z300 TD5‐TD8                    H0439100.A1.FR – 2013/10...
  • Page 20     L‐N‐PE  Alimentation (230V‐1N‐50Hz)  L1‐L2‐L3‐N‐PE  Alimentation (400V/3N/50Hz)  Terre  PE ( )  1‐2  Commande pompe (contact 8A maximum)  3‐4  Commande réchauffeur électrique (contact 2A maximum)  5‐6  Commande alarme (contact 2A maximum)  7‐8  Commande à distance   20S  Bobine vanne 4 voies  A1  Carte électronique de régulation  A2  Carte électronique d’affichage  C1  Condensateur ventilateur  C2  Condensateur compresseur  C3  filtre  D1  Démarreur progressif  H  Résistance dégivrage  HP  Pressostat haute pression   LP  Pressostat basse pression  J1  Interrupteur de débit   M1  Moteur ventilateur ...
  • Page 21 Base    Façade    Capot    Porte technique    Panneau arrière    Montant     Grille     Régulateur    Entré d’eau de piscine Ø1” ½     Sortie d’eau de piscine Ø1” ½     Evaporateur    Presse‐étoupe      Z300  Poids (Kg)  M4  52  M5‐T5‐MD5‐TD5  63  M7  68  MD8‐TD8  81          H0439100.A1.FR – 2013/10...
  • Page 22 Votre revendeur / your retailer Pour plus de renseignements, merci de contacter votre revendeur. For further information, please contact your retailer. ZODIAC® is a registered trademark of Zodiac International, S.A.S.U., used under license.
