Instructions for installation and use
EN
English
H03619-00.D - 2012/03

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the Power Force and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Zodiac Power Force

Summary of Contents for Zodiac Power Force

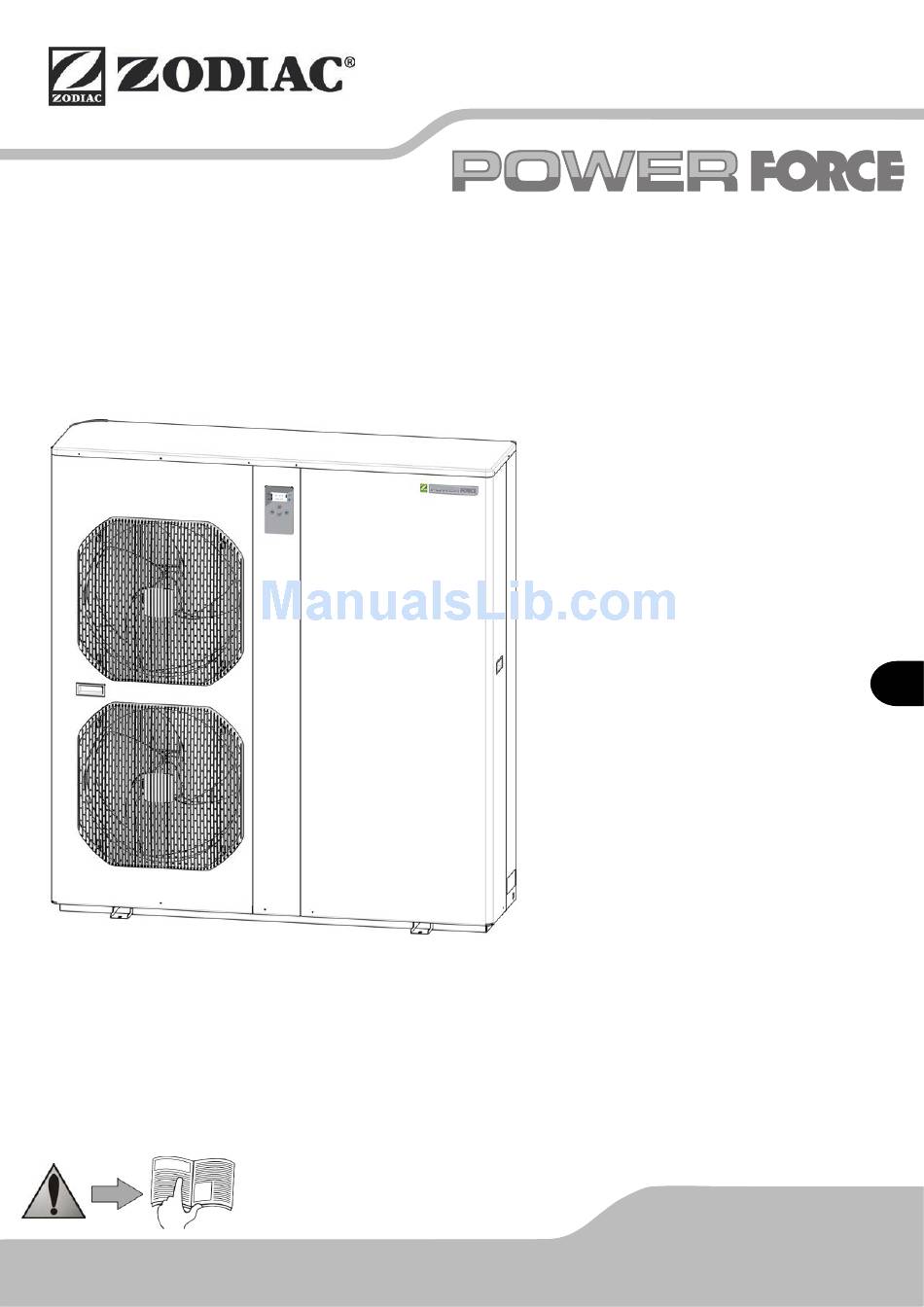

  • Page 1 Instructions for installation and use English H03619-00.D - 2012/03...
  • Page 2    Read this manual carefully before installing, maintaining or repairing this device!   The symbol  indicates important information that must be taken into account in order to avoid  risk of personal injury and/or damage to the appliance.   The symbol  indicates useful information.       Warnings     Our  products  may  be  subject  to  change  without  notice  as  part  of  our  continuous  improvement  policy.    Exclusive use: pool water heating (must not be used for any other purpose).   The device must be installed by a qualified technician according to the manufacturer’s instructions  and  in  compliance  with  local  regulations.  The  installer  is  responsible  for  the  correct  installation  of  the ...

  • Page 3: Table Of Contents

    Summary    1. Information before installation ................ 2   1.1 General terms of delivery, storage and transport .................. 2  1.2 Content ................................ 2  1.3 Operating conditions ........................... 3  1.4 Technical specifications .......................... 3  2. Installation  ....................... 3   2.1 Access to the technical compartment ...................... 3  2.2 Selecting an installation site ........................ 3  2.3 Installing the device ............................. 3  2.4 Hydraulic connections  .......................... 4  2.5 Electrical connections .......................... 4  3. Use .......................... 6   3.1 The control panel ............................ 6  3.2 Starting the device ............................ 7  3.3 Checks to perform after start‐up ......................... 8  3.4 Winter storage ............................. 8  4. Maintenance  ...................... 8   4.1 Maintenance instructions .......................... 8  4.2 Additional recommendations ........................ 8  4.3 Available accessories ........................... 9  4.4 Recycling .............................. 9  5. Resolution of problem ..................... 9   5.1 Control panel messages .......................... 9  5.2 Malfunctions of the device ........................ 11  5.3 FAQ  ................................ 11  6. Product registration .................... 12  ...

  • Page 4: Operating Conditions

    1.3 Operating conditions     Operating range:    air temperature of between ‐12 °C and 38 °C,   water temperature of between 10 °C and 32 °C ,     Maximum temperature of 32°C to protect the pool liner.   The heat pump can de‐ice by forced ventilation or a reverse cycle.    Fan speed will vary depending on ambient conditions.    1.4 Technical specifications     Power input*     Power output*  Nominal current input*  Power Force  Voltage  COP* kW  kW  A  25  400V‐50Hz  5.7  25.5  10.6  4.5  35  400V‐50Hz  7.9  35  12.9  4.5    * with ambient air at +15 °C, pool water at 26 °C, and relative humidity of 70% ( according to French standard NF‐ 414)  ...

  • Page 5: Hydraulic Connections

    2.4 Hydraulic connections    Check the direction of the pipework connection (see § “Dimensions” in the appendix).       The  connection  shall  comprise  a  Ø  63  PVC  rigid  pipe,  from  a  by‐pass,  on  the  swimming  pool  filtration  circuit,  after the filter and before any water treatment unit .   check the tightening of the hydraulic connections, and for leaks.          V1‐V2‐V3: by‐pass valves  V5‐V4: setting valves (optional)  * minimum distance   by‐pass    filter    water treatment unit    electrical protection boxes     ...
  • Page 6 2.5.2 Connections     the electrical supply cable must not be exposed to elements that are sharp, hot or represent a crush hazard,    check that all cables are secure and all terminal connections are correct.    Loose terminals may cause the supply terminal board to overheat, and will void the warranty.  The device must be connected to an earth electrode.  Risk of electric shock inside the device.     The device must only be connected by a qualified and experienced technician.  If the power cable is damaged, it must be replaced by a qualified technician.    3 phases (U + V + W)   +  1 neutral (N)   + 1 Earth (PE)    2.5.3 Cable cross‐sections    •  supply  cable  cross‐section:  cables  with  a  maximum  length  of  20  metres  (calculation  base:  5A/mm²),  must  be  checked and adapted depending on installation conditions.      Maximum I input ...

  • Page 7: Use

     alarm  - option to connect a relay to the alarm contact,   - thanks to a dry contact (without max. I polarity = 2 A)   - between terminals 5‐6,   remote on/off control   - thanks to a zero‐potential free contact, without 230 V ‐ 50 Hz polarity, between terminals 7‐8,   remote control unit  - to control the operation of the heat pump remotely,   - refer to the instructions for the remote control unit for connections,    3. Use    3.1 The control panel     Water temperature  Setpoint temperature  Air conditioning mode      Symbol  Designation  steady  flashing  water flow  water flow‐rate ok  water flow too weak, high or absent    ambient air temperature  adequate  inadequate    During heating or air ...

  • Page 8: Starting The Device

       3.1.2 Locking and releasing the key pad      and   for 3 seconds:   or    Press    3.2 Starting the device     check that no tools or other objects have been left inside the device,   the access door for technical components must be fitted,   set the by‐pass and setting valves (see § 2.4 ) as follows:  - valve 1 completely open,   - valves 2‐3‐4 & 5 closed.    The incorrect setting of the by‐pass valve can lead to the malfunctioning of the heat pump.       switch on the filter system,   progressively close valve 1 in order to increase the filter pressure to 150 g (0.150 bar) ,   open  valves  2,  3  and  4  completely,  then  half  open  valve  5  (see  §2.4)  (the  air  accumulated  in  the  heat  pump  condenser and in the filter circuit is then bled), ...

  • Page 9: Checks To Perform After Start-Up

    3.3 Checks to perform after start‐up    The heat pump must stop when:    the set‐point temperature is lowered using the digital control panel,    filtering is stopped or valve 2 or 3 is closed 3,    the digital control panel is turned off by pressing  ,     3.4 Winter storage    Winter storage is essential due to the risk of the condenser freezing and breaking. This situation is not  covered by the warranty.    To avoid damaging the device with condensation, do not cover it with an air‐tight cover.     switch the digital control panel to "stand‐by" mode by pressing   for 3 seconds,    open valve 1,   close valves 2 and 3, and open valves 4 and 5 (if fitted),    ensure that no water is flowing through the heat pump,    drain the water condenser (risk of freezing) by unscrewing the two pool water inlet and outlet connections at  the back of the heat pump,    in the case of full winter storage conditions for the pool: re‐connect the inlet and outlet connections to avoid  foreign bodies entering into the condenser,    in the case of winter storage for the heat pump alone: do not reconnect the inlet and outlet connectors, instead  place two plugs (supplied) on the condenser water inlet and outlet.    4. Maintenance    4.1 Maintenance instructions  ...

  • Page 10: Available Accessories

     before  beginning  work  on  the  cooling  circuit,  stop  the  device  and  wait  for  a  few  minutes  before  fitting  the  temperature and pressure sensors. Some elements such as the compressor and piping may reach temperatures  in excess of 100°C and high pressures with the consequent risk of severe scalding.     4.2.2 Troubleshooting     all soldering work must be carried out by a someone qualified to do so.   replacement pipes must always be made of copper in compliance with standard NF EN 12735‐1.   leak detection; pressure test:  - never use oxygen or dry air, risk of fire or explosion,   - use dry nitrogen or the mixture of nitrogen and refrigerant indicated on the information plate,   - the test pressure for both the high and low pressure circuits must not exceed 42 bar.   the  high  pressure  circuit  pipes  are  made  of  copper  and  have  a  diameter  equal  to  or  greater  than  1’’5/8.  A  certificate as indicated in §2.1 in compliance with standard NF EN 10204 will be requested from the supplier and ...
  • Page 11   Display  Designation  Cause  Solution  Reset  Automatic reset  Low pressure circuit  Refrigerant  (for less than 4  pressure defect (if the  Contact an approved  circuit low  defects per hour)  defect remains after  technician    pressure defect    reset)  or press  1. check the pool  hydraulic circuit  1. water and air mixture  2. increase the flow‐rate  passing in the appliance,  using the by‐pass, check  Automatic reset  Refrigerant  2. unsatisfactory water  that the pool filter is not  (for less than 4  circuit high  flow,  clogged)  defects per hour)    pressure defect  3. blocked flow controller  3. check the flow‐rate   ...

  • Page 12: Malfunctions Of The Device

      Display  Designation  Cause  Solution  Reset  1 and 2. Check connections  1. Incorrect  3. check the position of  Switch the power  Communications'  connection   switches SW1 and SW2,  supply off or  defect with  2. Supply defect  and the JPC bridge  automatic reset if  ventilation card  3. incorrect    1, 2, 3 and 4. if the defect  the defect  A3  configuration  persists, contact an  disappears  4. card out‐of‐order  approved technician    5.2 Malfunctions of the device    Dysfunction  Causes  Verification / solution  The device is not  No display  Check the supply voltage and the fuse F1   operational  The pool temperature is above the set‐ Increase the set‐point temperature ...

  • Page 13: Product Registration

    The heat pump is  Your heat pump will give off water in the form of condensation. This water is the humidity  giving off water: is  contained in  the air, which condenses on contact with certain  cold components inside the  this normal?  heat pump.   Warning: your device can produce several litres of water per day.    6. Product registration    Register your product using our website:   - you will be among the first to be informed of new Zodiac products and special offers,  - You can help us to constantly improve our product quality.    Australia – New Zealand  www.zodiac.com.au  South Africa  www.zodiac.co.za  Europe and rest of the world  www.zodiac‐poolcare.com    7. Conformity certificate    Z.P.C.E. declares that the following products or ranges:   Swimming pool heat pumps: Power Force 25‐35    are in compliance with the provisions of:   the ELECTROMAGNETIC COMPATIBILITY directive 2004/108/EC   the LOW VOLTAGE directive 2006/95/EC ...
  • Page 14   Wiring diagram   Power Force 25‐35        1  H03619‐00.D1.EN – 2012/03...
  • Page 15   N‐U‐V‐W  Power supply (400V/3N/50 Hz)  Ground  PE ( )  1‐2  Pump control (max. 8A contact)  3‐4  Electrical heating control (max. 2A contact)  5‐6  Alarm control(max. 2A contact)  7‐8  Remote control   20S  4‐way valve coil  *  According to model  A1  Electronic board for regulation  A2  Electronic board for display  A3  Electronic board for ventilation  E1  High‐pressure switch  E2  Low‐pressure switch  F1  Electronic board protection fuse  F2  Internal compressor safety device  F3  Electronic board protection fuse for regulation A1  F4  Electronic board protection fuse for ventilation A3  J1  Flow rate switch  KA1  Pump relay  KM2 ...
  • Page 16   Dimensions and description     Grid     Display    Pool water inlet Ø63    Pool water outlet Ø63     Evaporator    Stuffing box    Supply terminal board    Electronic board    Fuse F1    Condenser    Compressor    4‐way valve    Dehydrator    Liquid bottle    HP switch    LP switch    Flow controller           ...
  • Page 17       Power Force  Weight (Kg)  25‐35  205        4  H03619‐00.D1.EN – 2012/03...
  • Page 18 Plaque signalétique – Product name plate www.zodiac-poolcare.com Votre revendeur / your retailer Pour plus de renseignements, merci de contacter votre revendeur. For further information, please contact your retailer. ZODIAC® is a registered trademark of Zodiac International, S.A.S.U., used under license.
