Griven Kolorado MK2 1800 Owner's Manual

Gr 0414 mhn - sa 1800 w
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Foglio di Istruzioni
Owner's Manual
KOLORADO
MK2 1800
®
GR 0414 MHN - SA 1800 W
FI-0414 Rev. 3
30-07-2001

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the Kolorado MK2 1800 and is the answer not in the manual?

Questions and answers

Related Manuals for Griven Kolorado MK2 1800

Summary of Contents for Griven Kolorado MK2 1800

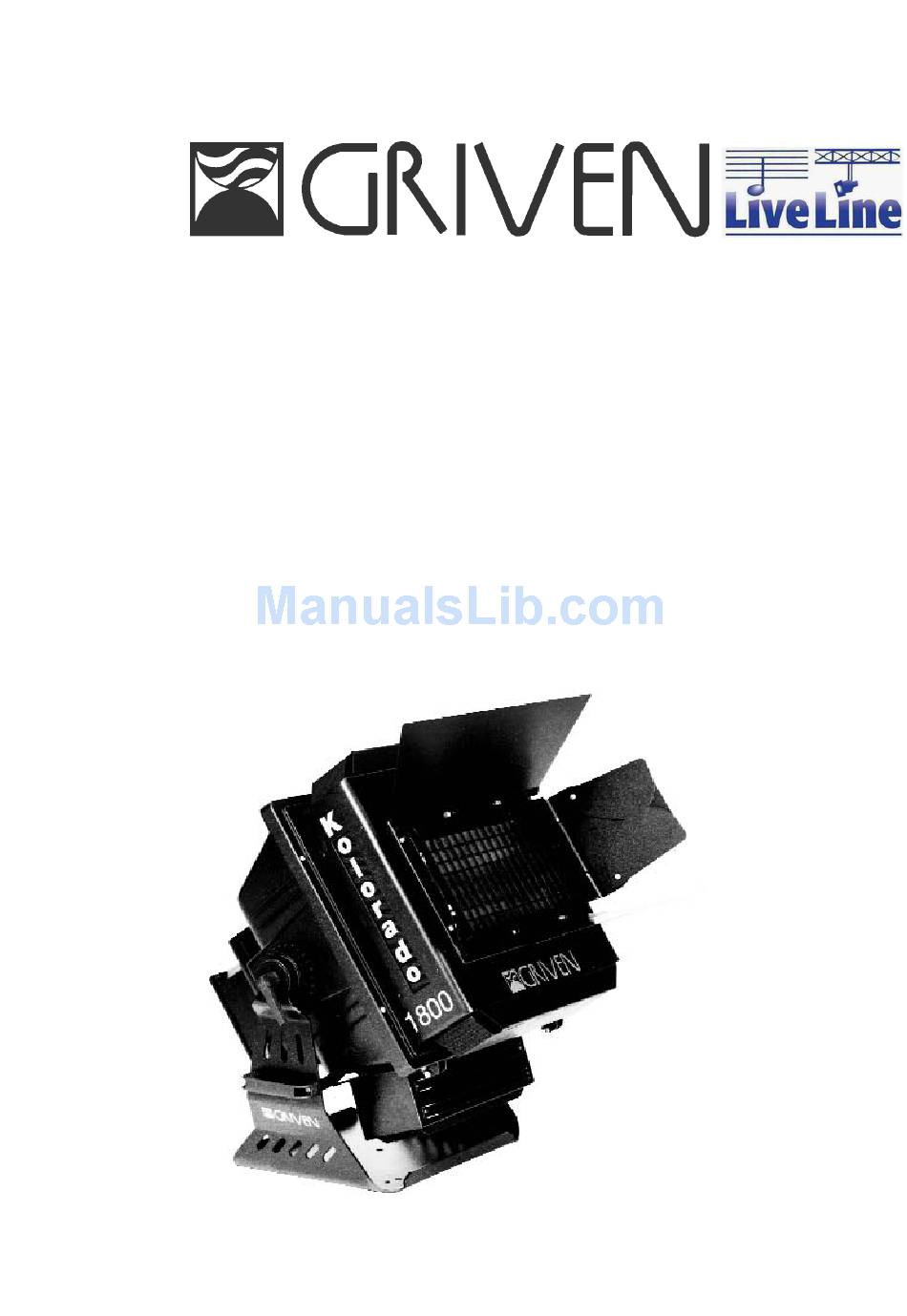

  • Page 1 Foglio di Istruzioni Owner’s Manual KOLORADO MK2 1800 ® GR 0414 MHN - SA 1800 W FI-0414 Rev. 3 30-07-2001...

  • Page 2: Table Of Contents

    INDICE INDICE Pag. 1.0 CONTENUTO DELL’IMBALLAGGIO 2.0 SICUREZZA 3.0 INSTALLAZIONE DEL PROIETTORE 3.1 Montaggio della Lampada 3.2 Posizionamento del Proiettore 3.3 Installazione con ballast separato 3.4 Installazione 3.5 Installazione del paraluce 3.6 Collegamento elettrico 4.0 LETTURA DEL DISPLAY ED USO DEI COMANDI 4.1 Opzioni 5.0 USO DEL PROIETTORE 5.1 Funzionamento con DMX...

  • Page 3: Contenuto Dell'imballaggio

    1.0 CONTENUTO DELL’IMBALLAGGIO Controllate attentamente il contenuto del cartone e, in caso di danni al prodotto, contattate il Vs. trasportatore. Nell’imballaggio del presente proiettore sono contenuti i seguenti prodotti: n° 1 Foglio di Istruzioni n° 1 proiettore KOLORADO MK2 1800 ®...

  • Page 4: Posizionamento Del Proiettore

    3.2 Posizionamento del proiettore KOLORADO MK2 1800 è dotato di una forcella con base d’appoggio che permette una stabile ® collocazione a terra. Per l’installazione a soffitto, si raccomanda di ruotare la forcella attorno al corpo-proiettore di 180° (fig.1); lo scopo di questa operazione è mantenere il gruppo alimentatori nella parte inferiore del proiettore (A fig.2) al fine di garantirne l’impermeabilità.

  • Page 5: Installazione Del Paraluce

    3.5 Installazione del paraluce L’installazione del paraluce è facilitata dal nuovo sportello che permette di accedere, oltre al para- luce, anche alla griglia di protezione e all’eventuale filtro di espansione. Attenetevi alle seguenti istruzioni: - Togliete la vite che fissa lo sportello (fig.1); - Dopo aver aperto lo sportello (fig.2) infilate il paraluce nela sede più...

  • Page 6: Lettura Del Display Ed Uso Dei Comandi

    4.0 LETTURA DEL DISPLAY ED USO DEI COMANDI Il colore del led indica lo stato del proiettore. La luce verde indica lo stato operativo. La luce rossa indica lo stato di impostazione o modifica. Quando il proiettore è in stato operativo il display indica il numero dell’indirizzario DMX del proiettore (001 fino a quando non verrà...

  • Page 7: Uso Del Proiettore

    5.0 USO DEL PROIETTORE 5.1 Funzionamento con DMX Il proiettore KOLORADO MK2 1800 per poter funzionare con una centralina DMX deve essere ® settato in MASTER OFF. Per far questo agite sul pulsante Select, quando sul display compare la scritta 1.ON premere il tasto (+) oppure (-) per ottenere la scritta 1.OF. A questo punto premete (ENTER) ed il proiettore è...

  • Page 8: Funzionamento In Automatico

    6.0 FUNZIONAMENTO IN AUTOMATICO Il proiettore KOLORADO MK2 1800 per poter funzionare in modo automatico deve essere setta- ® to in MASTER ON. Per far questo agite sul pulsante Select, quando sul display compare la scritta 1.OF premere il tasto (+) oppure (-) per ottenere la scritta 1.ON. A questo punto premete (ENTER) ed il proiettore è...

  • Page 9: Master-Slave

    6.1 Master-Slave E’ possibile settare più proiettori KOLORADO MK2 1800 in modalità Slave per fare in modo che ® seguano il programma eseguito da un proiettore Master. Il proiettore Master deve essere settato in Master ON, i proiettori Slave in Master Off (con indirizzo 1 e le opzioni 2, 3 e 4 in OFF). Master Slave Slave...

  • Page 10: Informazioni Tecniche

    8.0 INFORMAZIONI TECNICHE KOLORADO MK2 MHN - SA 1800W Dimensioni max di ingombro proiettore L668 x P595 x H633 Dimensioni max di ingombro proiettore + paraluce a 4 alette L668 x P798 x H633 Peso proiettore 31 + 18,5 (Ballast) Materiale della carcassa Alluminio Tensione nominale...

  • Page 11: Packing

    1.0 PACKING Check carefully the content of the box and in case of damage contact your forwarder immediately. The following items are included in the box: n° 1 instructions leaflet n° 1 KOLORADO MK2 1800 ® n° 2 XLR 3 poles plugs (1 male + 1 female) n°...

  • Page 12: Mounting Position

    3.2 Mounting position KOLORADO MK2 1800 is fitted with a support base which allows a steady position on the floor. ® In order to guarantee the impermeability of the unit, it is strictly recommended not to operate the unit upside down. Hang the unit by a 180° rotation of the bracket provided (pict 1). The correct ballast unit position is as per pict.

  • Page 13: 4-Leaf Barndoor Set Up

    3.5 4-leaf barndoor set up Mounting the 4-leaf barndoor has been designed to be easier then the previous version. There is a new lid that allows a fast access to the barndoor set, the protection grid and the eventual expansion filter.

  • Page 14: Display And Control Panel Use

    4.0 DISPLAY AND CONTROL PANEL USE The led colour indicates the projector mode. The green led indicates the operating mode. The red light indicates the setting or the zapping mode. When the projector is in the operating mode the display indicates the projector DMX addressing number, which is 001 when the unit leaves the factory.

  • Page 15: Use Of The Lantern

    5.0 USE OF THE LANTERN 5.1 DMX function To access the unit through a DMX controller KOLORADO MK2 1800 must be set to MASTER ® OFF. Push SELECT; when 1.ON is displayed push (+) or (-) to obtain 1.OF. Now press ENTER. The unit is set to MASTER OFF.

  • Page 16: Automatic Mode

    6.0 AUTOMATIC MODE KOLORADO MK2 1800 has to be set to MASTER ON to access it in automatic mode: push. ® SELECT, when 1.OF is displayed push (+) or (-) to obtain 1.ON. Now press ENTER . The unit is set to MASTER ON.

  • Page 17: Master-Slave

    6.1 Master -Slave More KOLORADO MK2 1800 unit can be set to ‘SLAVE’ to follow the ‘MASTER’ unit in syn- ® chrony. The ‘MASTER’ unit must be set to MASTER ON, the ‘SLAVE’ units must be set to ‘MASTER OFF’(with address number 1 and options 2,3 and 4 set to off). Master Slave Slave...

  • Page 18: Technical Information

    8.0 TECHNICAL INFORMATION KOLORADO MK2 MHN - SA - 1800W Size L668 x P595 x H633 Size with 4-leaf barndoor L668 x P798 x H633 Weight 31 + 18,5 (Ballast) Body Aluminium and galvanised steel body Operating Voltage Operating Frequence 50/60 Operating Amperage Power absorbed...
  • Page 20 WORLD LIGHTING CHALLENGE Professional Lighting Manufacturer Via Bulgaria, 16 - 46042 CASTEL GOFFREDO (MN) Telefono 0376/779483 - Fax 0376/779682 - 0376/779552 http://www.griven.com/ e-mail griven@griven.com http://www.griven.it/ e-mail griven@griven.it...
