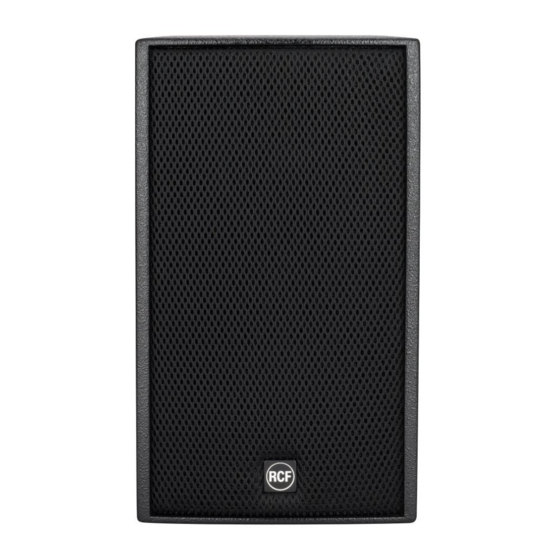

- Page 1 OWNER MANUAL MANUALE D’USO M 501 - M 601 - M 801 - ‘MEDIA’ SERIES LOUDSPEAKERS M 502 - M 602 - DIFFUSORI ACUSTICI DELLA SERIE “MEDIA”...
-
Page 3: Table Of Contents
INDEX INDICE ENGLISH SAFETY AND OPERATING PRECAUTIONS DESCRIPTION INSTALLATION CONNECTIONS NOTES ABOUT LOW IMPEDANCE CONNECTIONS SPECIFICATIONS M 501 DIMENSIONS M 601 DIMENSIONS M 801 DIMENSIONS M 502 DIMENSIONS M 602 DIMENSIONS ITALIANO AVVERTENZE PER LA SICUREZZA DESCRIZIONE INSTALLAZIONE COLLEGAMENTI NOTE SUI SISTEMI CON CONNESSIONE A BASSA IMPEDENZA... -
Page 4: Safety And Operating Precautions
RCF S.p.A. will not assume any responsibility for the incorrect installation and / or use of this product. - Page 5 10. Mechanical and electrical factors need to be considered when installing a professional audio system (in addition to those which are strictly acoustic, such as sound pressure, angles of coverage, frequency response, etc.). 11. Hearing loss Exposure to high sound levels can cause permanent hearing loss. The acoustic pressure level that leads to hearing loss is different from person to person and depends on the duration of exposure.
-
Page 6: Description
- M 602 two-way loudspeaker, two 7” woofers and 1” driver. Models with the -W suffix in their name (i.e. M 501-W) are painted in white (instead of black). All loudspeakers are equipped with a high power handling ‘Low Impedance Compensated Crossover’, having an electronic protection for the driver. -
Page 7: Installation
HORIZONTAL MOUNTING WITH U BRACKET Necessary optional accessory: - AC M501 H-BR (for the M 501 model) - AC M601 H-BR (for the M 601 model) - AC M801 H-BR (for the M 801 model) - AC M502 H-BR (for the M 502 model) - AC M602 H-BR (for the M 602 model). - Page 8 B) MOUNTING WITH A SWIVEL BRACKET AC WM-M Necessary optional accessory: AC WM-M Mount the fixed part of the AC WM-M accessory (shown in grey in the respective figure) to the wall through its corners with four M10 wall plugs. The central hole of the fixed part is useful to let pass the connecting cable from the wall outlet.
-
Page 9: Connections
CONNECTIONS WARNING: loudspeaker connections should be only made by qualified and experienced personnel having the technical know-how or sufficient specific instructions (to ensure that connections are made correctly) in order to prevent any electrical danger. To prevent any risk of electric shock, do not connect loudspeakers when the amplifier is switched on. -
Page 10: Notes About Low Impedance Connections
NOTES ABOUT LOW IMPEDANCE CONNECTIONS - The total loudspeaker impedance must not be lower than the amplifier output impedance. Note: a loudspeaker total impedance equal to the amplifier output one permits to get the maximum deliverable power (but an higher loudspeaker impedance entails less power). -
Page 11: Specifications
SPECIFICATIONS MODEL M 501 M 601 M 801 M 502 M 602 SYSTEM IMPEDANCE 8 Ω 8 Ω 8 Ω 8 Ω 8 Ω POWER (RMS) 80 W 100 W 150 W 100 W 120 W POWER (peak) 320 W... -
Page 12: M 501 Dimensions
M 501 DIMENSIONS... -
Page 13: M 601 Dimensions
M 601 DIMENSIONS... -
Page 14: M 801 Dimensions
M 801 DIMENSIONS... -
Page 15: M 502 Dimensions
M 502 DIMENSIONS... -
Page 16: M 602 Dimensions
M 602 DIMENSIONS... -
Page 18: Avvertenze Per La Sicurezza
Verificare inoltre l’idoneità del supporto (parete, soffitto, struttura ecc.) e dei componenti utilizzati per il fissaggio (tasselli, viti, staffe non fornite da RCF ecc.) che devono garantire la sicurezza dell’impianto / installazione nel tempo, anche considerando, ad esempio, vibrazioni meccaniche normalmente generate da un trasduttore. - Page 19 10. I fattori meccanici ed elettrici sono da considerare quando si installa un sistema audio professionale (oltre a quelli prettamente acustici, come la pressione sonora, gli angoli di copertura, la risposta in frequenza, ecc.). 11. Perdita dell’udito L’esposizione ad elevati livelli sonori può provocare la perdita permanente dell’udito. Il livello di pressione acustica pericolosa per l’udito varia sensibilmente da persona a persona e dipende dalla durata dell’esposizione.
-
Page 20: Descrizione
è la soluzione ideale per progetti piccoli e medi. Questo manuale riguarda 5 modelli: - M 501 sistema a 2 vie con woofer (per le basse frequenze) da 5,5 pollici e driver (per le alte frequenze) da 1,6 pollici;... -
Page 21: Installazione
INSTALLAZIONE IN POSIZIONE ORIZZONTALE TRAMITE STAFFA AD “U” Accessorio opzionale necessario: - AC M501 H-BR (per il modello M 501); - AC M601 H-BR (per il modello M 601); - AC M801 H-BR (per il modello M 801);... - Page 22 b) INSTALLAZIONE CON SUPPORTO ORIENTABILE AC WM-M Accessorio opzionale necessario: AC WM-M Installare a parete la parte fissa (mostrata in grigio nella rispettiva figura) dell’accessorio AC WM-M, tramite 4 tasselli M10 passanti per i 4 fori agli angoli; il foro centrale della parte fissa può risultare utile per l’uscita del cavo di collegamento dalla parete.
-
Page 23: Collegamenti
COLLEGAMENTI ATTENZIONE: per il collegamento del diffusore si raccomanda di rivolgersi a personale qualificato ed addestrato, ossia personale avente conoscenze tecniche o esperienza o istruzioni specifiche sufficienti per permettergli di realizzare correttamente le connessioni e prevenire i pericoli dell’elettricità. Per evitare il rischio di shock elettrici, non collegare il diffusore con l’amplificatore acceso. Prima di far funzionare il diffusore, è... -
Page 24: Note Sui Sistemi Con Connessione A Bassa Impedenza
NOTE SUI SISTEMI CON CONNESSIONE A BASSA IMPEDENZA - L’impedenza totale dei diffusori non deve essere inferiore a quella d’uscita dell’amplificatore; nota: l’impedenza complessiva dei diffusori uguale a quella d’uscita dell’amplificatore permette l’erogazione della massima potenza (mentre un’impedenza superiore comporta una riduzione della potenza erogata). - La somma delle potenze dei diffusori deve essere adeguata alla potenza massima erogabile dall’amplificatore. -
Page 25: Dati Tecnici
DATI TECNICI MODELLO M 501 M 601 M 801 M 502 M 602 SISTEMA IMPEDENZA 8 Ω 8 Ω 8 Ω 8 Ω 8 Ω POTENZA (RMS) 80 W 100 W 150 W 100 W 120 W POTENZA (picco) 320 W... -
Page 26: M 501 Dimensioni
M 501 DIMENSIONI... -
Page 27: M 601 Dimensioni
M 601 DIMENSIONI... -
Page 28: M 801 Dimensioni
M 801 DIMENSIONI... -
Page 29: M 502 Dimensioni
M 502 DIMENSIONI... -
Page 30: M 602 Dimensioni
M 602 DIMENSIONI... - Page 32 HEADQUARTERS: RCF S.p.A. Italy tel. +39 0522 274 411 e-mail: info@rcf.it RCF UK tel. 0844 745 1234 Int. +44 870 626 3142 e-mail: info@rcfaudio.co.uk RCF France tel. +33 1 49 01 02 31 e-mail: france@rcf.it RCF Germany tel. +49 2203 925370 e-mail: germany@rcf.it...
