  • Page 1 OWNER MANUAL MYTHO 6 REFERENCE MONITORS MYTHO 8...
  • Page 3 LANGUAGE ENGLISH ITALIANO...

  • Page 4: Safety Precautions

    (wall, ceiling, structure, etc.), and the components used for attachment (screw anchors, screws, brackets not supplied by RCF etc.), which must guarantee the security of the system / installation over time, also considering, for example, the mechanical vibrations normally generated by transducers.
  • Page 5 RCF S.p.A. will not assume any responsibility for the incorrect installation and / or use of this product.

  • Page 6: Product Informations

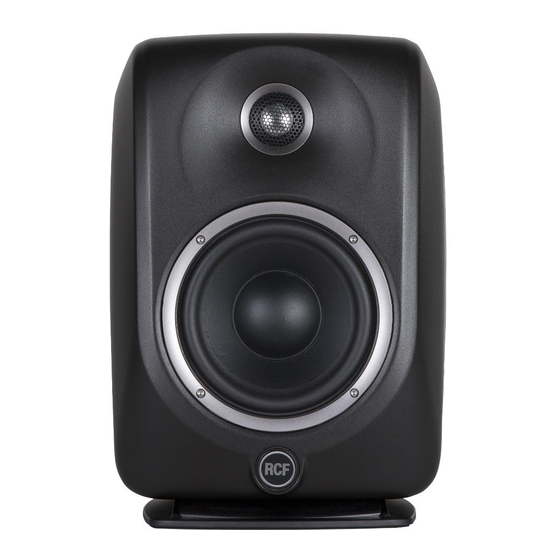

    PRODUCT INFORMATIONS ‘Mytho 6’ and ‘Mytho 8’ are ‘studio monitors’ (or ‘reference monitors’): loudspeakers specifically designed for audio production applications where an accurate reproduction (having an extended and flat frequency response) is required, such as recording, television and radio studios.

  • Page 7: Operating Precautions

    MAIN FEATURES MAIN FEATURES Bi-amplified: 200 W + 100 W, AB class Dedicated DSP Fully featured input board 6.5” (‘Mytho 6’) / 8” (‘Mytho 8’) neodymium ICC vented woofer 1” aluminium dome tweeter Constant directivity wave-guide Die cast aluminium cabinet OPERATING...
  • Page 8 REAR PANEL Input (with protecting fuse) for the power cable. Main power switch. Voltage selector (115 – 230 V). IMPORTANT NOTES IMPORTANT NOTES Before powering up, ensure that the voltage selector corresponds to the mains voltage. FUSE: use either T4A for 115 V or T2A for 230 V. Audio signal balanced input with combo XLR –...

  • Page 9: Dip Switch Settings

    Ensure that all studio monitors placed in the same recording studio (/ room) are all set to the same level. Dip-switches See the following section ‘Dip-switch settings’ USB port reserved for RCF service only. DIP-SWITCH SETTINGS BASS TILT (A, B dip-switches) This setting is a low-shelf shaping filter that reduces frequencies below 500 Hz by the selected amount (OFF, -1dB, -2dB, -4dB).
  • Page 10 POWER LED (F dip-switch) This switch in low position turns off the LEDs around the RCF logo in front of the speaker. This option can be required when the positioning of the Mytho Monitor is close to video sources or in residential applications.
  • Page 11 SETTING YOUR MYTHO The low frequency attenuation is necessary when BASS ROLL-OFF loudspeakers are placed near the room walls or WALL/CORNER corners. The amount will depend on the specific - 3 dB SETTING PLACEMENT situation (in general -3 dB for wall placement and - 6 dB -6dB in case of corner placement).

  • Page 12: Speaker Placements

    SPEAKER PLACEMENTS IMPORTANT NOTES IMPORTANT NOTES The acoustic axis of every studio monitor shall be aimed to the listener ears. It is strongly advisable to keep them in the vertical position in order to get the best results. The stereo reproduction is got through a symmetrical configuration of loudspeakers: the left and the right studio monitors shall be placed at an equal distance from the listener (in order to get an ideal triangle, where the 2 loudspeakers and the listener are the its vertexes).
  • Page 13 NEAR WALLS When studio monitors are placed just a few centimetres from the wall behind them, the low frequencies are emphasized. In this case, it is advisable to attenuate the low frequencies by setting the BASS ROLL OFF control (on both the ‘Mytho’ studio monitors; C and D dip- NEAR WALLS switches) to –...

  • Page 14: Mounting Accessories

    On the rear, there are four M5 threaded mounting points conforming to an industry- standard pattern (i.e. Omnimount™): Mytho 6: (centre to centre) 107.9 x 50.8 mm (4¼” x 2”) Mytho 8: (centre to centre) 127 x 69.9 mm (5” x 2¾”).
  • Page 15 SYMMETRY, POSITION AND SYMMETRY, POSITION and HEIGHT The studio monitor position shall be symmetrical with respect to the side walls and HEIGHT asymmetrical with respect to the ideal line between the rear and the front walls, otherwise reflections may alter the sound image. Studio monitors shall be at the same level (height from the floor) of the listener ears.

  • Page 16: Specifications

    + 3 dB @ 1 kHz (LINEAR Pwr. Resp.) Woofer mute ON / OFF Tweeter mute ON / OFF USB port 2.0 (1.1 compatible); for RCF service only ACOUSTIC DATA Frequency response MYTHO 6 40 Hz ÷ 20 kHz MYTHO 8 35 Hz ÷...

  • Page 18: Avvertenze Per La Sicurezza

    Verificare inoltre l’idoneità del supporto (parete, soffitto, struttura ecc., al quale è ancorato il prodotto) e dei componenti utilizzati per il fissaggio (tasselli, viti, staffe non fornite da RCF ecc.) che devono garantire la sicurezza dell’impianto / installazione nel tempo, anche considerando, ad esempio, vibrazioni meccaniche normalmente generate da un trasduttore.
  • Page 19 L’installazione e l’utilizzo errati del prodotto esimono la RCF S.p.A. da ogni responsabilità. ATTENZIONE ATTENZIONE: Per prevenire i rischi di fiamme o scosse elettriche, non esporre mai questo...

  • Page 20: Descrizione Generale

    DESCRIZIONE GENERALE “Mytho 6” e “Mytho 8” sono monitor da studio: diffusori acustici specificatamente progettati per produzioni audio dove è richiesta una riproduzione fedele con una risposta in frequenza lineare ed estesa, come ad esempio negli studi di registrazione, radiofonici o televisivi.

  • Page 21: Pannello Frontale

    Bi-amplificazione: 200 W + 100 W, classe AB DSP dedicato Pannello d’ingresso implementato con controlli Woofer al neodimio con tecnologia ICC da 6,5” (“Mytho 6”’) oppure 8” (‘Mytho 8’) PRECAUTIONS Tweeter a cupola (d’alluminio) da 1” Guida d’onda a direttività costante...

  • Page 22: Pannello Posteriore

    PANNELLO POSTERIORE Connettore d’ingresso (con fusibile di protezione) per il cavo d’alimentazione. Interruttore principale: ON (acceso) /OFF (spento). Selettore di tensione (115 – 230 V). NOTE IMPORTANTI NOTE IMPORTANTI Prima di accendere il monitor da studio, assicurarsi che il suo selettore di tensione sia posto sul valore corretto (corrispondente alla tensione di rete).
  • Page 23 Assicurarsi che tutti i monitor da studio nella stanza siano impostati sullo stesso livello. Microinterruttori (dip-switch A ÷ L) Leggere la sezione seguente “Impostazione dei microinterruttori (“dip-switch”)”. Porta USB riservata solo per la programmazione da parte di RCF. IMPOSTAZIONE DEI MICROINTERRUTTORI BASS TILT (A, B dip-switches) Filtro “low-shelf”...
  • Page 24 MUTE solo a scopo di test (di ascolto del tweeter). POWER LED (F dip-switch) Attiva e disattiva i LED del pulsante frontale a forma di logo RCF. Questa opzione può essere necessaria quando il posizionamento del monitor è vicino a sorgenti video o in applicazioni residenziali.
  • Page 25 CONFIGURA LA TUA MYTHO Un’attenuazione delle basse frequenze è necessaria quando i diffusori sono collocati vicino alle pareti o BASS ROLL-OFF WALL/CORNER agli angoli. - 3 dB SETTING PLACEMENT L’ammontare della correzione dipende dalla situazione specifica (generalmente -3 dB vicino alle - 6 dB pareti e -6 dB vicino agli angoli).
  • Page 26 POSIZIONAMENTO DEI MONITOR NOTE IMPORTANTI NOTE IMPORTANTI L’asse acustico di ogni monitor da studio deve essere puntato verso le orecchie dell’ascoltatore. È sempre fortemente consigliabile tenere i monitor da studio in posizione verticale in modo da ottenere i risultati migliori. L’immagine stereo corretta si ottiene attraverso una configurazione simmetrica dei diffusori: quello destro e quello sinistro devono essere posizionati in modo equidistante dall’ascoltatore (in modo da avere un triangolo ideale, dove i 2 monitor da studio e...
  • Page 27 VICINO A PARETI Se i monitor da studio sono posizionati ad appena qualche centimetro dalla parete dietro di loro, le basse frequenze sono enfatizzate: in questo caso, è consigliabile attenuarle VICINO A PARETI impostando il selettore BASS ROLL OFF (su entrambi i diffusori; “dip-switch”: C, D) nella posizione –...

  • Page 28: Accessori Per L'installazione

    (non inclusi). Sul lato posteriore, sono presenti quattro fori filettati M5 conformi ad uno standard industriale (es. Omnimount®): Mytho 6: (interasse tra i fori) 107,9 x 50,8 mm; Mytho 8: (interasse tra i fori) 127 x 69,9 mm. Sul fondo è presente un singolo foro filettato M 10, utile per fissare il monitor da studio su un supporto.
  • Page 29 SIMMETRIA, SIMMETRIA, POSIZIONAMENTO ED ALTEZZA DA TERRA La posizione dei monitor da studio deve essere simmetrica rispetto alle pareti laterali ed POSIZIONAMENTO ED asimmetrica rispetto la congiungente parete posteriore – anteriore, altrimenti le riflessioni ALTEZZA DA TERRA potrebbero alterare l’immagine sonora. I monitor da studio devono posti sulla stessa linea (altezza dal pavimento) delle orecchie dell’ascoltatore.
  • Page 30 + 3 dB @ 1 kHz (LINEAR Pwr. Resp.) Woofer mute ON / OFF Tweeter mute ON / OFF Porta USB 2.0 (1.1 compatibile); solo per uso di servizio RCF DATI ACUSTICI Risposta in frequenza MYTHO 6 40 Hz ÷ 20 kHz MYTHO 8 35 Hz ÷...
