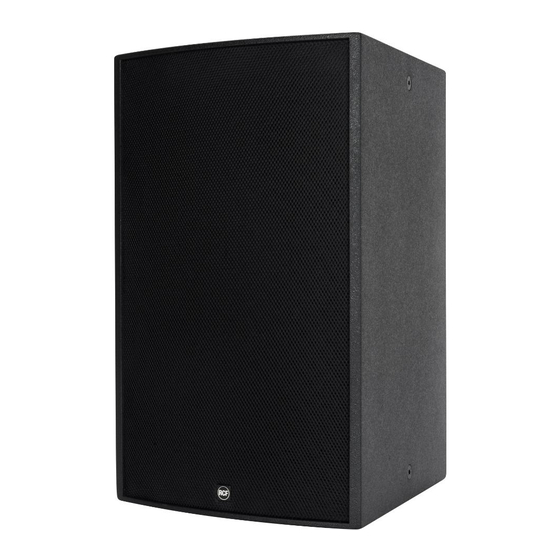

RCF M 1001 User Manual
Hide thumbs Also See for M 1001:
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

M 1001 – M 1201
OWNER MANUAL
MANUALE D'USO
- 'MEDIA' SERIES
LOUDSPEAKERS
- DIFFUSORI ACUSTICI
DELLA SERIE "MEDIA"

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the M 1001 and is the answer not in the manual?

Questions and answers

Summary of Contents for RCF M 1001

  • Page 1 OWNER MANUAL MANUALE D’USO M 1001 – M 1201 - ‘MEDIA’ SERIES LOUDSPEAKERS - DIFFUSORI ACUSTICI DELLA SERIE “MEDIA”...
  • Page 3: Table Of Contents

    INDEX INDICE ENGLISH SAFETY AND OPERATING PRECAUTIONS DESCRIPTION INSTALLATION CONNECTIONS NOTES ABOUT LOW IMPEDANCE CONNECTIONS SPECIFICATIONS M 1001 DIMENSIONS M 1201 DIMENSIONS ITALIANO AVVERTENZE PER LA SICUREZZA DESCRIZIONE INSTALLAZIONE COLLEGAMENTI NOTE SUI SISTEMI CON CONNESSIONE A BASSA IMPEDENZA DATI TECNICI...
  • Page 4: Safety And Operating Precautions

    RCF S.p.A. will not assume any responsibility for the incorrect installation and / or use of this product.
  • Page 5 10. Mechanical and electrical factors need to be considered when installing a professional audio system (in addition to those which are strictly acoustic, such as sound pressure, angles of coverage, frequency response, etc.). 11. Hearing loss Exposure to high sound levels can cause permanent hearing loss. The acoustic pressure level that leads to hearing loss is different from person to person and depends on the duration of exposure.
  • Page 6: Description

    RCF S.P.A. THANKS YOU FOR PURCHASING THIS PRODUCT, WHICH HAS BEEN DESIGNED TO GUARANTEE RELIABILITY AND HIGH PERFORMANCE. DESCRIPTION The new ‘Media’ series includes a wide range of high quality 2-way passive loudspeakers for fixed installations and is the ideal solution for small to medium size projects.
  • Page 7: Installation

    HORIZONTAL MOUNTING WITH U BRACKET Necessary optional accessory: - AC M1001 H-BR (for the M 1001 model) - AC M1201 H-BR (for the M 1201 model). Fix the U bracket to the wall / ceiling through at least 4 lateral wall plugs (max. M8) plus a central one (max.
  • Page 8 B) MOUNTING WITH A SWIVEL BRACKET AC WM-C 50 mm Necessary optional accessory: AC WM-C Mount the fixed part of the AC WM-C accessory (shown in grey in the respective figure) to the wall through its corners with four M10 wall plugs. The central hole of the fixed part is useful to let pass the connecting cable from the wall outlet.
  • Page 9: Connections

    CONNECTIONS WARNING: loudspeaker connections should be only made by qualified and experienced personnel having the technical know-how or sufficient specific instructions (to ensure that connections are made correctly) in order to prevent any electrical danger. To prevent any risk of electric shock, do not connect loudspeakers when the amplifier is switched on.
  • Page 10: Notes About Low Impedance Connections

    NOTES ABOUT LOW IMPEDANCE CONNECTIONS - The total loudspeaker impedance must not be lower than the amplifier output impedance. Note: a loudspeaker total impedance equal to the amplifier output one permits to get the maximum deliverable power (but an higher loudspeaker impedance entails less power).
  • Page 11: Specifications

    SPECIFICATIONS MODEL M 1001 M 1201 SYSTEM IMPEDANCE 8 Ω 8 Ω POWER (RMS) 300 W 300 W POWER (peak) 1200 W 1200 W RECCOMENDED AMPLIFIER 600 W 600 W PROTECTION DYN. ACTIVE MOSFET DYN. ACTIVE MOSFET FREQUENCY RESPONSE (–10 dB) 60 Hz ÷...
  • Page 12: M 1001 Dimensions

    M 1001 DIMENSIONS 100 [3.94”] [3.94”] [3.94”] 297,6 [11.72”] 160 [6.30”]...
  • Page 13: M 1201 Dimensions

    M 1201 DIMENSIONS 100 [3.94”] [3.94”] [3.94”] [3.94”] 271,86 [10.70”] [14.92”] [8.03”]...
  • Page 14: Avvertenze Per La Sicurezza

    Verificare inoltre l’idoneità del supporto (parete, soffitto, struttura ecc.) e dei componenti utilizzati per il fissaggio (tasselli, viti, staffe non fornite da RCF ecc.) che devono garantire la sicurezza dell’impianto / installazione nel tempo, anche considerando, ad esempio, vibrazioni meccaniche normalmente generate da un trasduttore.
  • Page 15 10. I fattori meccanici ed elettrici sono da considerare quando si installa un sistema audio professionale (oltre a quelli prettamente acustici, come la pressione sonora, gli angoli di copertura, la risposta in frequenza, ecc.). 11. Perdita dell’udito L’esposizione ad elevati livelli sonori può provocare la perdita permanente dell’udito. Il livello di pressione acustica pericolosa per l’udito varia sensibilmente da persona a persona e dipende dalla durata dell’esposizione.
  • Page 16: Descrizione

    è la soluzione ideale per progetti piccoli e medi. Questo manuale riguarda 2 modelli: - M 1001 sistema a 2 vie con woofer (per le basse frequenze) da 10 pollici e driver (per le alte frequenze) da 1 pollice;...
  • Page 17: Installazione

    INSTALLAZIONE IN POSIZIONE ORIZZONTALE TRAMITE STAFFA AD “U” Accessorio opzionale necessario: - AC M1001 H-BR (per il modello M 1001); - AC M1201 H-BR (per il modello M 1201). Fissare la staffa ad U alla parete od al soffitto tramite almeno 4 tasselli laterali (max. M8) ed uno centrale (max.
  • Page 18 b) INSTALLAZIONE CON SUPPORTO ORIENTABILE AC WM-C 50 mm Accessorio opzionale necessario: AC WM-C Installare a parete la parte fissa (mostrata in grigio nella rispettiva figura) dell’accessorio AC WM-C, tramite 4 tasselli M10 passanti per i 4 fori agli angoli; il foro centrale della parte fissa può risultare utile per l’uscita del cavo di collegamento dalla parete.
  • Page 19: Collegamenti

    COLLEGAMENTI ATTENZIONE: per il collegamento del diffusore si raccomanda di rivolgersi a personale qualificato ed addestrato, ossia personale avente conoscenze tecniche o esperienza o istruzioni specifiche sufficienti per permettergli di realizzare correttamente le connessioni e prevenire i pericoli dell’elettricità. Per evitare il rischio di shock elettrici, non collegare il diffusore con l’amplificatore acceso. Prima di far funzionare il diffusore, è...
  • Page 20: Note Sui Sistemi Con Connessione A Bassa Impedenza

    NOTE SUI SISTEMI CON CONNESSIONE A BASSA IMPEDENZA - L’impedenza totale dei diffusori non deve essere inferiore a quella d’uscita dell’amplificatore; nota: l’impedenza complessiva dei diffusori uguale a quella d’uscita dell’amplificatore permette l’erogazione della massima potenza (mentre un’impedenza superiore comporta una riduzione della potenza erogata). - La somma delle potenze dei diffusori deve essere adeguata alla potenza massima erogabile dall’amplificatore.
  • Page 21: Dati Tecnici

    DATI TECNICI MODELLO M 1001 M 1201 SISTEMA IMPEDENZA 8 Ω 8 Ω POTENZA (RMS) 300 W 300 W POTENZA (picco) 1200 W 1200 W AMPLIFICATORE RACCOMANDATO 600 W 600 W PROTEZIONE DINAMICA ATTIVA A MOSFET DINAMICA ATTIVA A MOSFET RISPOSTA IN FREQUENZA (–10 dB)
  • Page 22: M 1001 Dimensioni

    M 1001 DIMENSIONI 297,6...
  • Page 23: M 1201 Dimensioni

    M 1201 DIMENSIONI 271,86...
  • Page 24 Except possible errors and omissions. RCF S.p.A. reserves the right to make modifications without prior notice. Salvo eventuali errori ed omissioni. RCF S.p.A. si riserva il diritto di apportare modifiche senza preavviso. HEADQUARTERS: RCF S.p.A. Italy tel. +39 0522 274 411 e-mail: info@rcf.it...
