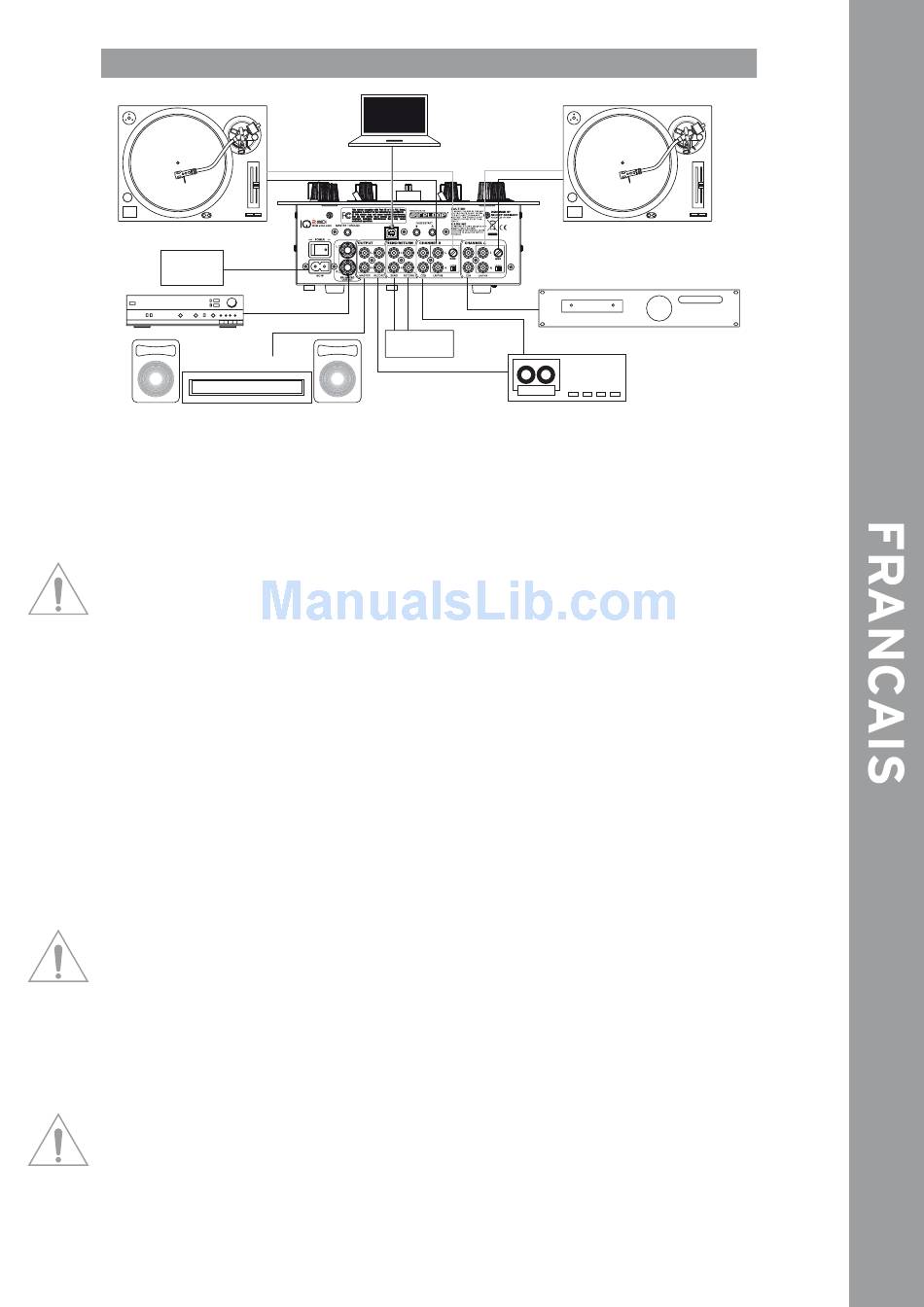

2. CONNECTIQUE PéRIPhéRIQUE
The LN/PH2
switch has to be put
in the PH2 position.
Turntable
Power
Supply
Final Amplifier
Sound System
La console Reloop IQ2 MIDI est équipée d'une interface audio professionnelle intégrée avec 24
bits/96 kHz. L'utilisation d'une carte son PC externe ou intégrée n'est donc pas nécessaire. Veuillez
trouver ci-dessous une liste des branchements pouvant être réalisés :
2.1 Raccorder les sources Line (lecteur de cédérom, MD, etc.) et votre platine vinyle avec les prises
d'entrées pour les canaux A et B -31-. Pour raccorder la platine sur la prise Phono, il faut régler
l'affectation Phono/Line pour les canaux A + B -30- en position „PH"; si vous désirez raccorder des
sources Line à ces prises, régler l'affectation Phono/Line -30- en position „LN".
ATTENTION! vérifier que l'appareil est éteint avant de manipuler le commutateur Phono/Line -30-.
2.2 Raccorder le câble de terrage de votre platine vinyle aux vis de terrage GND -29- de la console.
2.3 Brancher le microphone sur la prise d'entrée du microphone -39-.
2.4 Brancher le casque sur la prise d'entrée du casque 1 (6,3 mm jack) -44-. Vous pouvez aussi bran-
cher un deuxième casque sur la prise d'entrée de casque 2 (3,5 mm jack) -45-.
2.5 Raccorder par exemple un lecteur MP3 avec l'entrée AUX (3,5 mm jack) -38-. Si vous désirez lire
des pistes de votre lecteur MP3 par la console, le sélecteur du signal d'entrée -6- doit être actionné,
jusqu'à ce que l'affichage de sélection du signal d'entrée -49- indique „AUX".
2.6 Raccorder les prises de sortie pour le signal Send -33- aux prises d'entrée de votre unité d'effet
ou échantillonneur. Raccorder la sortie de votre unité d'effet ou échantillonneur aux prises d'entrée
pour le signal Return -32-.
2.7 Le cas échéant, raccorder le câble e démarrage curseur de votre lecteur de cédérom aux prises
d'entrée pour la fonction de démarrage curseur -28-.
2.8 Raccorder le cas échéant une deuxième console de mixage au Master-Through -51- de votre Re-
loop IQ2 MIDI. Le signal de sortie Master sera alors routé sans amplification.
NOTE ! La prise Démarrage curseur „A" -28- est affectée au canal A et la prise Démarrage cur-
seur „B" -28- au canal B.
2.9 Le cas échéant, raccordez votre chaîne avec la sortie Master (coaxiale) -35- ou avec la sortie
symétrique Master (6,3 mm jack) -36-.
2.10 Le cas échéant, raccordez votre chaîne avec la sortie Master (coaxiale) -35- ou avec la sortie
symétrique Master (6,3 mm jack) -36-.
2.11 Raccordez le port USB -48- avec un port USB libre de votre système, pour pouvoir entièrement
utiliser la Reloop IQ2 MIDI en tant qu'interface audio/MIDI.
NOTE ! Consulter également le mode d'emploi de votre ordinateur.
2.12 Brancher le câble secteur sur la prise d'entrée pour le câble secteur -26-. Brancher la fiche du
câble secteur sur une prise de courant.
PC / MAC
The LN/PH1
switch has to be put
in the PH1 position.
Effect Device
TapeDeck
Turntable
CDPlayer
