ENGLISH

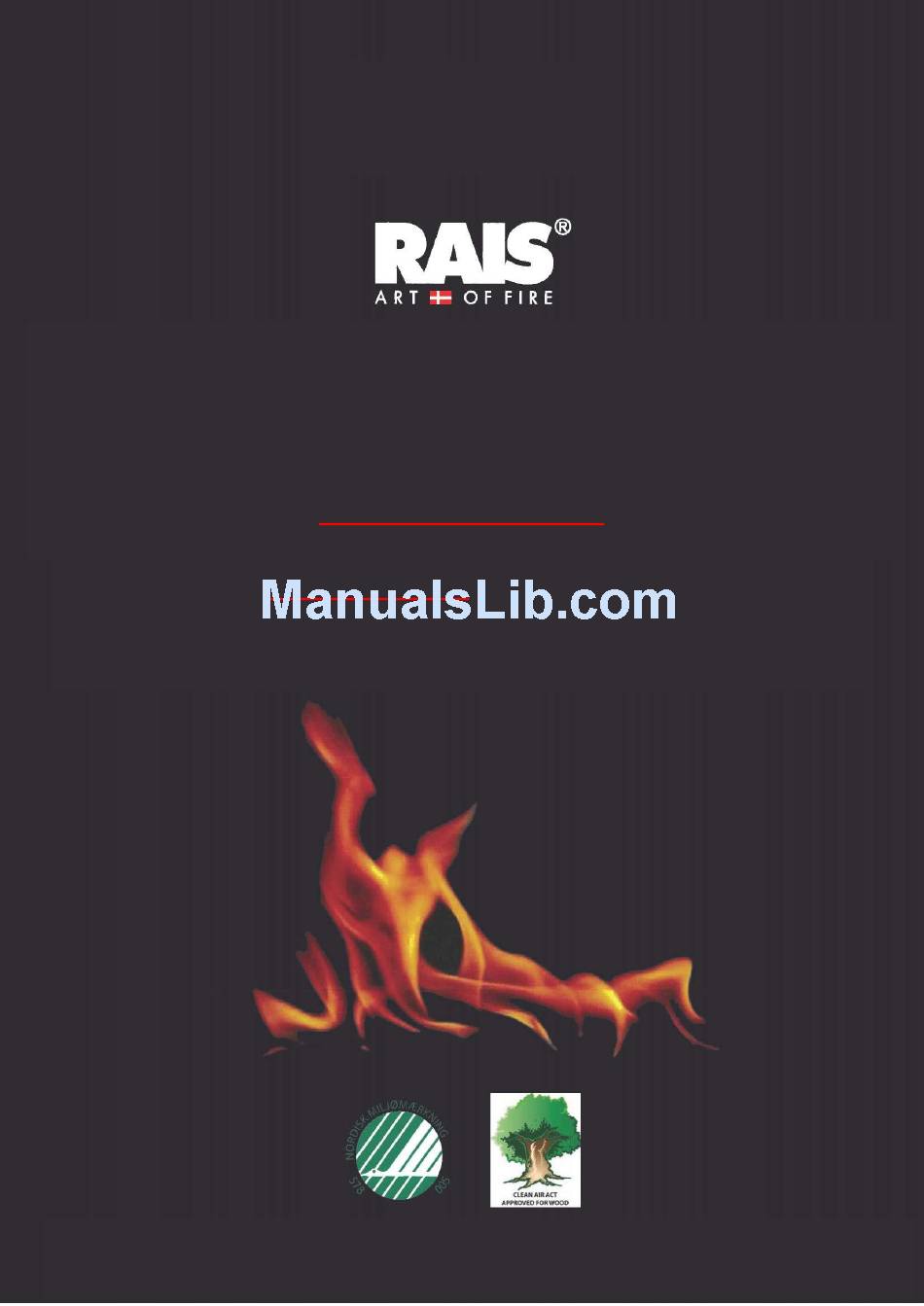

RAIS ­ manual for Rais Q­Tee
INSTRUCTIONS FOR INSTALLATION,
USE AND MAINTENANCE
RAIS Q­TEE
IMPORTANT INFORMATION
On first lighting the stove you must be careful not to touch the painted
surfaces and it is MOST IMPORTANT that the door is kept slightly 'ajar' in
order for the door seal and sealant to cure.
This will prevent the door seal sticking to the painted body and becoming
damaged.
1

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the Q-TEE and is the answer not in the manual?

Questions and answers

Related Manuals for RAIS Q-TEE

Summary of Contents for RAIS Q-TEE

  • Page 1 ENGLISH  RAIS ­ manual for Rais Q­Tee  INSTRUCTIONS FOR INSTALLATION,  USE AND MAINTENANCE  RAIS Q­TEE  IMPORTANT INFORMATION  On first lighting the stove you must be careful not to touch the painted  surfaces and it is MOST IMPORTANT that the door is kept slightly ‘ajar’ in  order for the door seal and sealant to cure.  This will prevent the door seal sticking to the painted body and becoming  damaged. 1 ...
  • Page 2 ENGLISH  RAIS ­ manual for Rais Q­Tee ...

  • Page 3: Table Of Contents

    ENGLISH  RAIS ­ manual for Rais Q­Tee  Revision :  Date  : 2011  INTRODUCTION  …………………………………………………………..  4  WARRANTY  …………………………………………………….…………..  4  SPECIFICATIONS …………………………………………………………..  5  CONVECTION ……………………………………………………………….  6  INSTALLATION INSTRUCTIONS ………………………………….………  7  CHIMNEY …………………………………………………….………….  8­9  HEARTH …………………………………………………………………  9  INSTALLATION ………………………………………………..……...  11  COMMISSIONING AND HANDOVER ………………………………  11  MANUFACTURERS PLATE ……………………………………………….  12  CHANGING THE CHIMNEY CONNECTION ……………………………..  13  INSTALLATION DISTANCE TO COMBUSTIBLE WALL …………..  14­16  INSTALLATION DISTANCE TO NON­COMBUSTIBLE WALL ………  17  FOR THE INSTALLER ………………………………………………………  17  OPERATING INSTRUCTIONS ……………………………………………..  22  FUEL …………………………………………………………………………...  22 ...

  • Page 4: Introduction

    ENGLISH  RAIS ­ manual for Rais Q­Tee  Introduction  Thank you for purchasing a Rais wood burning stove.  These appliances have been approved by SCA / HETAS as  intermittent operating appliances for burning wood logs only.  These appliances have been approved for use in Smokeless Zones A Rais wood burning stove is more than just a heat source: it also shows that you  care about design and quality in your home.  To make the most of your wood burning stove it is important that you read the manual  thoroughly before installing and using it.  In the case of warranty coverage, and for general queries regarding your wood  burning stove, it is important that you know the stove’s production number.  We therefore recommend that you note down the number in the table below.  The production number is located at the back of the stove at the bottom.  Warranty  Your Rais wood burning stove comes with a 5 year warranty.  The warranty, however, does not cover heat­insulating materials, glass and seals.  These are available to order from your local Rais dealer / stockist.  Any alterations made to the stove will void the warranty.  4 ...

  • Page 5: Specifications

    ENGLISH  RAIS ­ manual for Rais Q­Tee  Specifications  5 ...

  • Page 6: Convection

    ENGLISH  RAIS ­ manual for Rais Q­Tee  Convection  Rais stoves are convection stoves. This means that the stove’s back and side panels are  not over­heated. Convection means that there is a circulation of air, which ensures that  the heat is distributed more evenly throughout the entire room. The cold air is sucked in  at the base of the stove and up through the convection channel, which runs along the  stove’s combustion chamber. The heated air comes out at the top of the stove, which  ensures a circulation of warm air throughout the room.  The stoves are equipped with cool door handles  ­  a Rais special feature  ­ which  means you could almost do away with gloves. Be aware, however, that all exterior  surfaces become hot during use  ­  so take extreme care. 6 ...

  • Page 7: Installation Instructions

    ENGLISH  RAIS ­ manual for Rais Q­Tee  These instructions together with those in the instruction booklet cover  the basic principles to ensure the satisfactory installation of the stove,  although detail may need slight modification to suit particular local site  conditions.  In all cases the installation must comply with current Building Regulations,  Local Authority Byelaws and other specifications or regulations as they affect  the installation of the stove.  It should be noted that the Building Regulations requirements may be met by  adopting the relevant recommendations given in British Standards BS 8303,  BS EN 15287­1:2007 as an alternative means to achieve an equivalent level of  performance to that obtained following the guidance given in Approved  Document J. Please note that it is a legal requirement under England and Wales Building  Regulations that the installation of the stove is either carried out under Local  Authority Building Control approval or is installed by a Competent Person  registered with a Government approved Competent Persons Scheme. HETAS Ltd  operate such a Scheme and a listing of their Registered Competent Persons can  be found on their website at www.hetas.co.uk.  CO Alarms:­  Building regulations require that when ever a new or replacement fixed solid fuel  or wood/biomass appliance is installed in a dwelling a carbon monoxide alarm  must be fitted in the same room as the appliance. Further guidance on the  installation of the carbon monoxide alarm is available in BS EN 50292:2002 and  from the alarm manufacturer’s instructions.  Provision of an alarm must not be considered a substitute for either installing the  appliance correctly or ensuring regular servicing and maintenance of the appli­  ance and chimney system.  HEALTH AND SAFETY PRECAUTIONS  Special care must be taken when installing the stove such that the requirements of the  Health and Safety at Work Act are met.  Handling  Adequate facilities must be available for loading, unloading and site handling.  Fire Cement  Some types of fire cement are caustic and should not be allowed to come into contact  with the skin.  In case of contact wash immediately with plenty of water.  Asbestos  This stove contains no asbestos. If there is a possibility of disturbing any asbestos in  the course of installation then please seek specialist guidance and use appropriate ...

  • Page 8: Chimney

    ENGLISH  RAIS ­ manual for Rais Q­Tee  STOVE PERFORMANCE  In the UK the stove has been approved by HETAS Ltd as an intermittent operating  appliance for burning wood logs only.  PREPARATORY WORK AND SAFETY CHECKS  IMPORTANT WARNING  This stove must not be installed into a chimney that serves any other heating appliance.  There must not be an extractor fan fitted in the same room as the stove as this can cause  the stove to emit fumes into the room.  Chimney  In order for the stove to perform satisfactorily the chimney height must be sufficient to  ensure an adequate draught of approximately 15 Pa so as to clear the products of  combustion and prevent smoke problems into the room.  NOTE: A chimney height of not less than 4.5 metres measured vertically from the outlet of  the stove to the top of the chimney should be satisfactory. Alternatively the calculation  procedure given in EN 13384­1 may be used as the basis for deciding whether a particular  chimney design will provide sufficient draught.  Please Note, this appliance has been tested by the manufacturers and works on a 3m  straight flue.  The outlet from the chimney should be above the roof of the building in accordance with  the provisions of Building Regulations Approved Document J.  If installation is into an existing chimney then it must be sound and have no cracks or other  faults which might allow fumes into the house. Older properties, especially, may have  chimney faults or the cross section may be too large i.e. more than 230 mm x 230 mm.  Remedial action should be taken, if required, seeking expert advice, if necessary. If it is  found necessary to line the chimney then a flue liner suitable for solid fuel must be used in  accordance with Building Regulations Approved Document J.  Any existing chimney must be clear of obstruction and have been swept clean immediately  before installation of the stove. If the stove is fitted in place of an open fire then the  chimney should be swept one month after installation to clear any soot falls which may  have occurred due to the difference in combustion between the stove and the open fire.  If there is no existing chimney then either a prefabricated block chimney in accordance  with Building Regulations Approved Document J or a twin walled insulated stainless steel  flue to BS 4543 can be used. These chimneys must be fitted in accordance with the  manufacturer’s instructions and Building Regulations. 8 ...

  • Page 9: Hearth

    ENGLISH  RAIS ­ manual for Rais Q­Tee  A single wall metal fluepipe is suitable for connecting the stove to the chimney but is not  suitable for using for the complete chimney. The chimney and connecting fluepipe must  have a minimum diameter of 125 mm and its dimension should be not less than the size of  the outlet socket of the stove.  Any bend in the chimney or connecting fluepipe should not exceed 45°.  90° bends should  not be used.  Combustible material should not be located where the heat dissipating through the walls of  fireplaces or flues could ignite it. Therefore when installing the stove in the presence of  combustible materials due account must be taken of the guidance on the separation of  combustible material given in Building Regulations Approved Document J and also in  these stove instructions.  If it is found that there is excessive draught in the chimney then a draught stabiliser should  be fitted. Fitting of a draught stabiliser will affect the requirement for the permanent air  supply into the room in which the stove is fitted in accordance with Approved Document J  (see also combustion air supply).  Adequate provision e.g. easily accessible soot door or doors must be provided for  sweeping the chimney and connecting fluepipe where it is not intended for the chimney to  be swept through the appliance, also to permit visual checks on the integrity of the flue  when the appliance is serviced.  Hearth  The hearth should be able to accommodate the weight of the stove and its chimney if the  chimney is not independently supported. The weight of the stove is indicated in the  brochure.  The stove should always be installed on a non­combustible hearth of a size and  construction that is in accordance with the provisions of the current Building Regulations  Approved Document J.  The clearance distances to combustible material beneath, surrounding or upon the hearth  and walls adjacent to the hearth should comply with the guidance on the separation of  combustible material given in Building Regulations Approved Document J and also in  these stove instructions.  If  the  stove  is  to  be  installed  on  a  combustible  floor  surface,  it  must  be  covered  with  a ...
  • Page 10 ENGLISH  RAIS ­ manual for Rais Q­Tee  Combustion air supply  In order for the stove to perform efficiently and safely there should be an adequate air  supply into the room in which the stove is installed to provide combustion air.  This is  particularly necessary if the room is double­glazed or a flue draught stabiliser is operat­  ing in the same room as the appliance. It may be necessary to increase the air vent size  3  2  in property with low air permeability ( < 5.0 m  /(h.m  ).  The provision of air supply to the stove must be in accordance with current Building  Regulations Approved Document J. An opening window is not appropriate for this  purpose.  IMPORTANT NOTE: If applicable and the appliance is being fitted within an existing  fireplace recess, specialist advice should be sought before fitting any permanent  ventilation within this area.  Connection to chimney  Stoves may have a choice of either a rear or top flue gas connector that allows  connection to either a masonry chimney or a prefabricated factory made insulated metal  chimney in accordance with their instructions. In some cases it may be necessary to fit  an adaptor to increase the diameter of the flue to the minimum required 150 mm section  of the chimney or liner.  Electrical Services  The installation of any electrical services during the installation of this appliance must be  carried out by a registered competent electrician and in accordance with the  requirements of the latest issue of BS 7671  Carbon Monoxide Alarm  A carbon monoxide alarm complying with BS EN 50292 must be fitted in the same room  as the appliance. It should be positioned on the ceiling at least 300mm from any wall or,  if it is located on a wall, as high up as possible (above any doors and windows) but not  within 150mm of the ceiling. The alarm should also be between 1m and 3m horizontally  from the appliance. 10 ...

  • Page 11: Installation

    ENGLISH  RAIS ­ manual for Rais Q­Tee  Commissioning and handover  Ensure loose parts are fitted in accordance with the instructions given in the  instruction booklet.  On completion of the installation allow a suitable period of time for any fire cement  and mortar to dry out, when a small fire may be lit and checked to ensure the  smoke and fumes are taken from the stove up the chimney and emitted safely to  atmosphere. Do not run at full output for at least 24 hours.  On completion of the installation and commissioning ensure that the operating  instructions for the stove are left with the customer. Ensure to advise the customer  on the correct use of the appliance with the fuels likely to be used on the stove and  warn them to use only the recommended fuels for the stove.  Advise the user what to do should smoke or fumes be emitted from the stove. The  customer should be warned to use a fireguard to BS 8423:2002 (Replaces BS  6539) in the presence of children, aged and/or infirm persons. Installation  It is prohibited to carry out unauthorised alterations to the stove.  There must be plenty of fresh air in the room where the stove is being installed, in  order to ensure proper combustion. Note that any mechanical exhaust ventilation ­  e.g. an extraction hood ­ may reduce the air supply. Any air grilles must be placed  in such a manner, that the air supply is not blocked.  Building Regulations Approved Document J gives specific guidance on the required  permanent ventilation into the room for combustion air of solid fuel appliances.  The floor structure must be able to carry the weight of the wood burning stove, as  well as the weight of a chimney, if necessary.  When you choose where to set up your RAIS wood burning stove, you should  consider the heat distribution to the other rooms. This will enable you to get the best  use out of your stove.  The stove should be set up at a safe distance from inflammable materials.  See the manufacturer's plate on the wood burning stove.  11 ...

  • Page 12: Manufacturers Plate

    ENGLISH  RAIS ­ manual for Rais Q­Tee ...

  • Page 13: Changing The Chimney Connection

    ENGLISH  RAIS ­ manual for Rais Q­Tee  Changing the chimney connection Remove the casing knock­out.  Remove the protective cover / seal and place over the  hole in the top ­ make sure that the seal is positioned  properly. Tighten the assembly using the three M6 nuts.  The flue outlet spigot, which can be found in the stove in a  bag, and the holder for the upper flue diverter are  assembled with 3 M6 x 20 nuts and bolts.  The upper flue diverter, baffle plate and top plate are  assembled in reverse order.  13 ...

  • Page 14: Installation Distance To Combustible Wall

    ENGLISH  RAIS ­ manual for Rais Q­Tee  Installation distance to combustible wall  To find out whether the wall next to where the stove is going to be installed is flammable,  you should contact your building contractor or the local building authorities.  The hearth should be able to accommodate the weight of the stove. The chimney must be  independently supported by wall brackets or a ceiling support plate. The weight of the stove  is indicated in the brochure.  The stove should always be installed on a non­combustible hearth of a size and construction  that is in accordance with the provisions of the current UK Building Regulations Approved  Document J.  If the stove is to be installed on a wooden floor, it must be covered with a non­combustible  material at least 12mm thick, in accordance with UK Building Regulations Approved  Document J, to a distance of 300 mm in front of the stove and 150 mm to each side  measuring from the door of the combustion chamber.  The clearance distances to combustible material beneath, surrounding or upon the hearth  and walls adjacent to the hearth should comply with the guidance on the separation of  combustible material given in UK Building Regulations Approved Document J and also in  these stove instructions.  Inform the user that the appliance has been commissioned and ready to use and give  instruction on the safe operation of the stove.  These Instructions must be left with the user and the user should be instructed to keep them  in a safe place. 14 ...
  • Page 15 ENGLISH  RAIS ­ manual for Rais Q­Tee  Normal set­up ­ corner setting  Un­insulated flue  Insulated flue  A.  Distance to furniture  650 mm  650 mm  Distance to flammable materials:  B. ­  in front (floor)  300 mm  300 mm  C. ­  to the side (floor)  150 mm  150 mm  D. ­  to the rear (floor)  350 mm  275 mm  E. ­  to the side of the wall  275 mm  225 mm 15 ...
  • Page 16 ENGLISH  RAIS ­ manual for Rais Q­Tee  Corner setting 45° fixed socket  Un insulated flue  Insulated flue  A.  Distance to furniture  650 mm  650 mm  Distance to flammable materials:  B. ­  in front (floor)  300 mm  300 mm  C. ­  to the side (floor)  150 mm  150 mm  D. ­  to the rear (wall)  225 mm  175 mm  E. ­  to the side of the wall  275 mm  225 mm 16 ...

  • Page 17: For The Installer

    ENGLISH  RAIS ­ manual for Rais Q­Tee  Installation distance in case of non­combustible wall  We recommend a minimum distance to non­combustible material of 50 mm (F) for  clean­ing considerations.  Using uninsulated flue pipe, the minimum distance to a combustible wall must be  450mm or 225mm if the wall is heatshielded ( see Section J of the Building Regu­  lations ) from the flue pipe.  For the Installer  Finally before firing the stove for the first time a check should be made to ensure that  the  assembly and stove installation has been satisfactory and that there are no leaks in  any seals in the appliance and appliance connections to the chimney.  Ensure that the appliance and chimney flue are functioning correctly before finally  handing over to the user. If necessary read the later parts of this manual for guidance  on care required when first lighting.  Inform the user that the appliance has been commissioned and ready to use and give  instruction on the safe operation of the stove.  These Instructions must be left with the user and the user should be instructed to keep  them in a safe place. 17 ...
  • Page 18 ENGLISH  RAIS ­ manual for Rais Q­Tee  WARNING NOTE  Properly installed, operated and maintained this stove will not emit fumes into the  dwelling.  Occasional fumes from de‑ashing and re‑fuelling may occur.  However,  persistent fume emission is potentially dangerous and must not be tolerated. In the  event of fume emission from the appliance, then the following immediate action  should be taken: ‑  (a)  Open doors and windows to ventilate room and then leave the premises  (b)  Let the fire go out  (c)  When safe to do so, check for flue or chimney blockage and clean if required  (d)  Do not attempt to relight the fire until the cause of the fume emission has been  identified and corrected.  If necessary seek expert advice.  The most common cause of fume emission is flueway or chimney blockage. For  your own safety these must be kept clean at all times.  IMPORTANT NOTES  General  Before lighting the stove check with the installer that the installation work and com­  missioning checks described in the installation instructions have been carried out  correctly and that the chimney has been swept clean, is sound and free from any  obstructions. As part of the stoves’ commissioning and handover the installer  should have shown you how to operate the stove correctly.  CO Alarm  Your installer should have fitted a CO alarm in the same room as the appliance. If  the alarm sounds unexpectedly, follow the instructions given under “Warning Note”  above.  Use of fireguard  When using the stove in situations where children, aged and/or infirm persons are  present a fireguard must be used to prevent accidental contact with the stove.  The fireguard should be manufactured in accordance with BS 8423:2002  (Replaces BS 6539).  If the fire is left unattended a spark guard to BS 3248, specification for spark  guards for use with solid fuel appliances should be used.  Chimney cleaning  The chimney should be swept at least twice a year. It is important that the flue con­  nection and chimney are swept prior to lighting up after a prolonged shutdown pe­ ...
  • Page 19 ENGLISH  RAIS ­ manual for Rais Q­Tee  If the stove is fitted in place of an open fire then the chimney will require sweeping  after a month of continuous operation. This is a precaution to ensure that any  “softer” deposits left from the open fire usage have not been loosened by the higher  flue temperatures generated by the closed stove.  In situations where it is not possible to sweep through the stove the installer will  have provided alternative means, such as a soot door.  After sweeping the chim­  ney the stove flue outlet and the flue pipe connecting the stove to the chimney  must be cleaned with a flue brush.  Special Notes for use in a Smoke Control Area (Rais Q­Tee):  Refuelling on to a low fire bed  If there is insufficient burning material in the firebed to light a new fuel charge, ex­  cessive smoke emission can occur. Refuelling must be carried out onto a sufficient  quantity of glowing embers and ash that the new fuel charge will ignite in a reason­  able period. If there are too few embers in the fire bed, add suitable kindling to pre­  vent excessive smoke  Fuel overloading  The maximum amount of fuel specified in this manual should not be exceeded,  overloading can cause excess smoke.  Operation with door left open  Operation with the door open can cause excess smoke. The appliance must not  be operated with the appliance door left open except as directed in the instruc­  tions.  Dampers left open  Operation with the air controls or dampers open can cause excess smoke. The ap­  pliance must not be operated with air controls or dampers door left open except as  directed in the instructions.  Periods of Prolonged Non­Use  If the stove is to be left unused for a prolonged period of time then it should be  given a thorough clean to remove ash and unburned fuel residues. To enable a  good flow of air through the appliance to reduce condensation and subsequent  damage, leave the air controls fully open.  Extractor fan  There must not be an extractor fan fitted in the same room as the stove as this can  cause the stove to emit smoke and fumes into the room.  Aerosol sprays  Do not use an aerosol spray on or near the stove when it is alight.  Use of operating tools  Always use the operating tools provided when handling parts likely to be hot when ...
  • Page 20 ENGLISH  RAIS ­ manual for Rais Q­Tee  Chimney Fires  If the chimney is thoroughly and regularly swept, chimney fires should not occur.  However, if a chimney fire does occur turn off the stove immediately and isolate  the mains electricity supply (if applicable), and tightly close the doors of the stove.  This should cause the chimney fire to go out. If the chimney fire does not go out  when the above action is taken then the fire brigade should be called immediately.  Do not relight the stove until the chimney and flueways have been cleaned and ex­  amined by a professional.  Permanent air vent  The stove requires a permanent and adequate air supply in order for it to operate  safely and efficiently.  In accordance with current Building Regulations the installer may have fitted a per­  manent air supply vent into the room in which the stove is installed to provide com­  bustion air. This air vent should not under any circumstances be shut off or sealed.  USER OPERATING INSTRUCTIONS ­ WOOD  Please read the important notices given above before referring to the main instruc­  tion book for detailed operating instructions.  HETAS Ltd Approval  HETAS approval may be limited to specific fuel types as detailed in the main in­  struction manuals. Approval does not cover the use of other fuels either alone or  mixed with the recommended fuel, nor does it cover instructions for the use of  other fuels.  Recommended fuels  Stoves may be designed to burn dry seasoned wood logs and/or solid mineral fuel  as indicated in the main stove manuals.  Door operation  The door handle may become hot during operation, use the tool to open and close the  doors, if appropriate.  Lighting of fire  Place some firelighters or paper and dry kindling wood on the grate and cover with  a small amount of fuel. Set air controls to maximum and set light to firelighters or  paper. Close the doors and allow fire to burn until fuel is well alight then load with  more fuel and adjust air controls to the required level of heat output.  Before relighting the fire clean the firebed of ash and clinker and empty the  ashpan. 20 ...
  • Page 21 ENGLISH  RAIS ­ manual for Rais Q­Tee  Refuelling  Keep the firebox well filled (the fuel may be sloped up from the front firebars), but  do not allow fuel to spill over the top of the front fire bars.  Take care that fuel does  not project over the front fire bars or damage to the glass may be caused when the  doors are closed  Flueway cleaning  It is important that the baffle plate and all the stove flueways are kept clean.  When  burning smokeless fuels they should be cleaned at least monthly.  When burning  other fuels they should be cleaned at least once a week, and more frequently if  necessary.  Remove any sooty deposits from the baffle plate until they fall off into the fire.  More soot will be deposited on the baffle plate and in the flueways if the stove is  run at low levels for long periods.  If this is the case then more frequent cleaning  will be necessary.  Cleaning and maintenance  The instructions detailed in the section “Maintenance” in the instruction booklet  should be followed.  Spare Parts  Spare parts can be obtained from Robeys Limited 01773 820 940  Trouble shooting  The instructions detailed in the relevant section in the instruction booklet should be  followed together with the following additional items:  1. Fire Will Not Burn  Check that:  a) the air inlet is not obstructed in any way,  b) that chimneys and flueways are clear,  c) that a suitable fuel is being used,  d) that there is an adequate air supply into the room,  e) that an extractor fan is not fitted in the same room as the fire.  2. Fire Blazing Out Of Control  Check that:  a) the doors are tightly closed,  b) the air control is turned down to the minimum setting, ...

  • Page 22: Operating Instructions

    ENGLISH  RAIS ­ manual for Rais Q­Tee  Operating instructions  Please note that HETAS Appliance Approval only covers the use of dry seasoned wood  logs on this appliance. HETAS Approval does not cover the use of other fuels either  alone or mixed with the wood logs, nor does it cover instructions for the use of other  fuels.  Fuel  The stove is designed and approved in accordance with EN 13240 and NS 3058 for  stoking split, dried firewood. The firewood must have a water content of 15­22% and its  max. length should be the length of the combustion chamber minus 50­60 mm.  Stoking with wet firewood causes both soot, environmental pollution and bad fuel  economy. Freshly cut wood contains approx. 50­70% water and is thoroughly unsuitable  for stoking. Allow at least 1 year of storage time for newly cut wood before using. Wood  with a diameter of more than 100 mm should be split. Regardless of wood size, it should  always have at least one surface area free of bark.  We do not recommend stoking with painted, laminated or impregnated wood, wood with  a synthetic surface, painted refuse wood, chipboard, plywood, domestic waste, paper  bri­quettes and pit coal, as this will produce malodorous smoke, which could be  poisonous.  When firing with the above­mentioned items and amounts larger than those  recommended, the stove is subjected to a larger amount of heat, which results in a  higher chimney temperature and lower efficiency. This can result in the stove and  chimney becoming damaged and would void the warranty.  The calorific value of the firewood is closely connected to the moisture level.  Moist firewood has a low heat value. The more water the wood contains, the more  energy it takes for this water to vaporise, resulting in this energy being lost. ONLY USE RECOMMENDED FUELS  The following table shows the calorific value of different types of wood, which have been  stored for 2 years and which have a residual moisture of 15 ­  17%.  3  Wood  Kg dry wood pr m  compared to beech/oak  Hornbeam  640  110%  Beech and oak  580 ...

  • Page 23: Drying And Storage

    ENGLISH  RAIS ­ manual for Rais Q­Tee  Drying and storage  Drying wood takes time: proper air drying takes approximately 2 years.  Here are some tips:  Store the wood sawn, split and stacked in an airy, sunny place, which is protected against  rain (the south side of the house is particularly suitable).  Store the firewood stacks at a hand's breadth apart, as this ensures that the air flowing  through takes the moisture with it. Avoid covering the firewood stacks with plastic, as this  prevents the moisture from escaping. It is a good idea to bring the firewood into the house  2­3 days before you need it.  Regulating the combustion air  All RAIS stoves are equipped with a one­handed operating lever for regulating the damper.  The stove­specific regulating mechanisms can be seen on the diagrams.  Primary air is the combustion air added to the primary combustion zone, i.e. the bed of  glowing embers. This air, which is cold, is only used in the lighting stage. Secondary air is  the air which is added in the gas combustion zone, i.e. air which contributes to the  combustion of the pyrolysis gasses (preheated air, which is used for the cleaner glass  system and combustion). This air is sucked through the damper under the combustion  chamber and is pre­heated through the side channels and then emitted as hot scavenging  air onto the glass. The hot air rinses the glass and keeps it soot­free.  The tertiary channel, which can be seen at the top of the combustion chamber towards the  back, serves to combust the final gas residues.  By setting the interval between position 1 and 2, the energy content in the firewood is used  optimally, as there is oxygen for combustion and for the burning of the pyrolysis gasses.  When the flames are a clear yellow the damper has been set correctly. Finding the correct  position comes with time after you have used for stove for a while.  It is not recommended that you turn it down completely. A mistake commonly made is  shutting the damper too early because it feels too hot. This results in dark smoke emanating  from the chimney and in the calorific value of the firewood not being used to its fullest.  Room ventilation and stoves  There must not be an extractor fan fitted in the same room as the stove as this can cause  the stove to emit smoke and fumes into the room.  The stove requires a permanent and adequate air supply in order for it to operate safely and  efficiently.  In accordance with current Building Regulations the installer may have fitted a permanent air  supply vent into the room in which the stove is installed to provide combustion air. This air  vent should not under any circumstances be shut off or sealed. 23 ...

  • Page 24: Using The Wood Burning Stove

    ENGLISH  RAIS ­ manual for Rais Q­Tee  Using the wood burning stove  Adjusting the air damper.    The damper has 3 settings.  Position 1  The damper is almost closed meaning that there is a  minimal air intake.  Position 2  Pull / push the lever until the first click. This position  gives full secondary air.  During normal use the lever is set between position 1  and 2.  When the flames are clear and yellow, the damper is  set correctly, i.e. resulting in a slow/optimal burning.  Position 3  Pull / push  the lever until the next click.  The air damper is completely open and gives full  primary and secondary air. This position is for the  lighting stage and is not used under normal operation. Control  If the ash is white and the walls in the combustion chamber are soot free after the stove  has been used, the air regulation was set correctly and the wood was sufficiently dry.  24 ...

  • Page 25: First Usage

    ENGLISH  RAIS ­ manual for Rais Q­Tee  First usage  A careful start pays off. Start with a small fire, so that the wood burning stove can get  accustomed to the high temperature. This gives the best start and any damage is  avoided.  Be aware that a strange but harmless odour and smoke concoction may emanate from  the surface of the stove, the first time you fire up. This is because the paint and  materials need to harden. The odour disappears quickly, but you should check the  ventilation and draught, if possible. See also, the IMPORTANT warning notice below  about persistent fumes.  During this process you must be careful not to touch the painted surfaces, and it is  recommended that you regularly open and close the door to prevent the door seal from  sticking.  The stove may also produce "clicking noises" during heating and cooling, caused by the  large temperature differences which the material is subjected to.  Never use any type of liquid fuel for kindling or maintaining the fire. You could be at risk  of explosion.  The stove gets very hot when in use, always wear protective gloves when tending the  stove.  If the stove has not been used for a while, follow the steps as if you were using it for the  first time.  IMPORTANT ­ Warning Note!  Properly installed, operated and maintained this appliance will not emit fumes into the  dwelling. Occasional fumes from de­ashing and re­fuelling may occur.  However, persistent fume emission is potentially dangerous and must not be tolerated.  If fume emission does persist, the following immediate actions should be taken:  (a)  Open doors and windows to ventilate room.  (b)  Let the fire out or eject and safely dispose of fuel from the appliance.  (c)  Check for flue or chimney blockage, and clean if required.  (d)  Do not attempt to relight the fire until the cause of the fume emission has been  identified and corrected. If necessary seek expert advice.  IMPORTANT ­ Warning Note!  Do not use an aerosol spray on or near the stove when it is alight.  IMPORTANT ­ Safety advice!  When using the stove in situations where children, aged and/or infirm persons are ...

  • Page 26: Lighting And Fuelling

    ENGLISH  RAIS ­ manual for Rais Q­Tee  Lighting and fuelling "Top­Down" lighting  Start by placing 3­4 pieces wood ­ approx. 1 ½ ­ 2 kilogram ­ in the bottom of the  burning chamber.  Place approx. 1 kilogram of dry firewood, split into kindling sticks., and a couple of  alcohol briquettes or similar (1­2).  Set the air damper to fully open position.  Light the fire and close the door (3­4).  When the flames are clear ­ after approx. 10­15 min ­ close the door completely  (5). Damper ­ see adjustment of air damper.  When the last flames are extinguished and there is a nice layer of embers (5), add  2­3 pieces of wood.  Close the door and once the fire has a good hold closed door completely. Damper  ­ see adjustment of air damper.  After approx. 5 min ­ or when the flames are clear and stable (6) ­ close the  damper gradually.  Note!!!  Keep an eye on the stove when lighting.  During operation the door should always remain shut. 26 ...
  • Page 27 ENGLISH  RAIS ­ manual for Rais Q­Tee ...

  • Page 28: Cleaning And Care

    ENGLISH  RAIS ­ manual for Rais Q­Tee  Cleaning and care  The wood burning stove and the chimney must be serviced by a chimney sweep twice a  year.  During cleaning and care, the stove must be cold.  If the glass is sooty:  ­  Moisten a piece of paper or newspaper, dip it in the ash, and rub the sooty glass with it.  ­  Now rub with a dry piece of paper and the glass will become clean.  ­  As an alternative you can use glass cleaner, which you can buy from you RAIS  distributor.  Clean the exterior with a dry sponge or a soft brush.  Cleaning the combustion chamber:  Scrape/shovel the ash out and store it in a non­flammable container until it has cooled  down. You can dispose of ash with your normal household waste or recycle on the  garden.  REMEMBER!!  Never remove all the ashes from the combustion chamber ­ the wood will burn at its best  with a layer of ashes of approx. 20 mm.  Prolonged periods of non­use:  If the stove is to be left unused for a prolonged period of time then it should be given a  thorough clean to remove ash and unburned fuel residues. To enable a good flow of air  through the appliance to reduce condensation and subsequent damage, leave the air  controls fully open.  Prior to a new heating season, it should be checked that the chimney and flue pipe  connector are not blocked. 28 ...

  • Page 29: Cleaning Of The Flue Ways

    ENGLISH  RAIS ­ manual for Rais Q­Tee  Cleaning of flue way  The flue ways are consist of a smoke converter plate and a smoke chicane. Both  parts are made of vermiculite. Handle these parts carefully.  Remove the smoke converter plate by tilting it to one side  and turning it a little slantwise.  Pull out the plate carefully.  Then remove the smoke baffle by pushing it backwards,  tipping it up on one side and turn slightly tilted.  Carefully lift out the smoke baffle.  Remove dirt and dust, and mount the parts in reverse order. 29 ...

  • Page 30: Problem Solving

    ENGLISH  RAIS ­ manual for Rais Q­Tee  Problem solving  Smoke spillage around door:  ­ could be due to too low draught in the chimney <12Pa  ­  check if the flue or chimney is blocked  ­  check if a extraction hood is switched on; if it is, switch it off and open a window/door in  the proximity of the stove for a short while.  Soot on glass:  ­  could be because the firewood is too wet.  ­  make sure that the stove is heated properly when firing up, prior to closing the door  ­  could be because the damper regulation is too low.  A stove burning too strong could be caused by:  ­  a leak around the door seal  ­  chimney draught too large >22 Pa, draught control regulator should be installed.  A stove burning too weakly could be caused by:  ­  too little firewood  ­  too little air supply for the room ventilation  ­  dirty smoke channels  ­  leaking chimney  ­  leakage between chimney and flue  If your stove continues to malfunction, we recommend that you contact your RAIS  distributor or chimney sweep.  IMPORTANT!!  To ensure safe burning there must be clear yellow flames or clear embers at all times. The  firewood should not be smouldering. Therefore you should never completely cut off the air  supply.  WARNING!! ...

  • Page 31: Accessories And Spare Parts

    ENGLISH  RAIS ­ manual for Rais Q­Tee  Accessories and spare parts  If spare parts other than those recommended by RAIS are used, the warranty is voided.  All replacement spare parts can be purchased from your RAIS distributor / stockist.  See the following spare parts diagrams for the individual products.  8351790 Air­box  835040190 Socket 31 ...
  • Page 32 ENGLISH  RAIS ­ manual for Rais Q­Tee  Spare parts diagram ­  Rais Q­Tee  Pos./Ref.  Quantity  Part no.:  Description  1  1  835010390  Mantle Q­Tee 65  2  1  835010290  Mantle Q­Tee 57  3  1  8352090  Steel door  4  1  8351090  Glass door  5  1  835052490  Cover Q­Tee 57  6  1  835050490  Cover Q­Tee 65  7  1  8352200  Fire brick set  8  1  8353800  Shaking grate ...
  • Page 33 ENGLISH  RAIS ­ manual for Rais Q­Tee ...
  • Page 34 ENGLISH  RAIS ­ manual for Rais Q­Tee ...
  • Page 35 ENGLISH  RAIS ­ manual for Rais Q­Tee ...

  • Page 36: Lock Block For Steel Doors

    ENGLISH  RAIS ­ manual for Rais Q­Tee ...

  • Page 37: Quick Guide

    ENGLISH  RAIS ­ manual for Rais Q­Tee ...
  • Page 38 ENGLISH  RAIS ­ manual for Rais Q­Tee ...
  • Page 39 ENGLISH  RAIS ­ manual for Rais Q­Tee ...
  • Page 40 ENGLISH  RAIS ­ manual for Rais Q­Tee ...
  • Page 41 ENGLISH  RAIS ­ manual for Rais Q­Tee ...
  • Page 42 ENGLISH  RAIS ­ manual for Rais Q­Tee  U K Distributor.  Robeys Ltd.  Riverside, Goods Road, Belper,  Derbyshire, England.  DE56 1UU  Tel: 01773 820940  Fax: 01773 820477  E Mail: info@robeys.co.uk  www.robeys.co.uk  June 2011 42 ...
