TrueCam A7 User Manual

Full hd car dvr with gps logger & speed camera detector
Hide thumbs Also See for A7:
Table of Contents

Advertisement

Available languages
  • EN

Available languages

  • ENGLISH, page 1

Quick Links

Download this manual

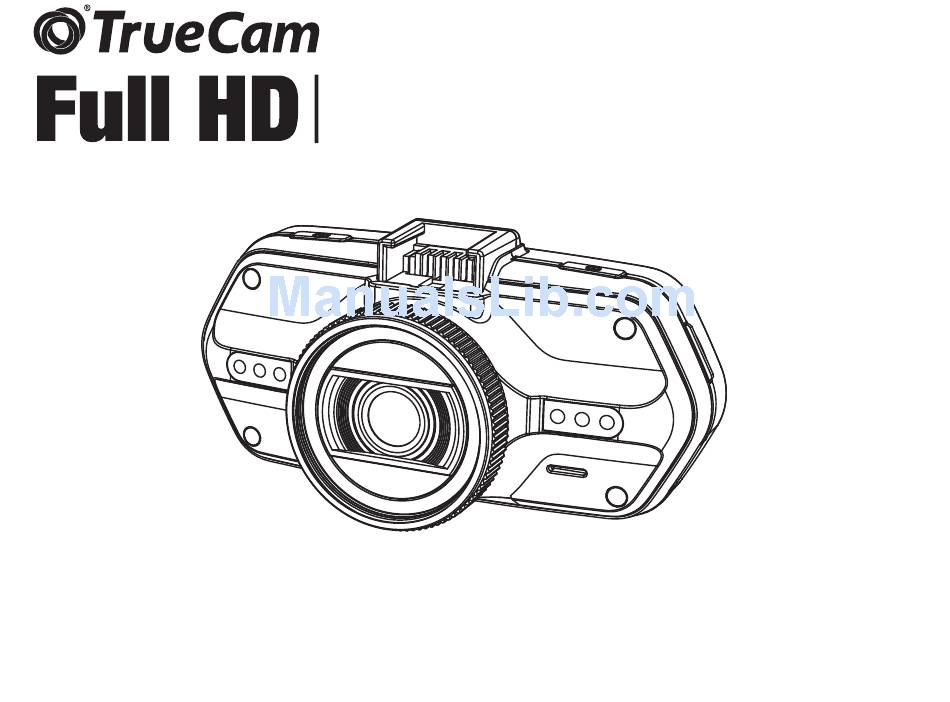

● 2304x1296@30FPS
GPS logger & Speed camera detector
●
● Illuminated keyboard
● CPL & UV lens available
Car DVR with GPS logger
& Speed camera detector
TRUECAM A7
User manual
