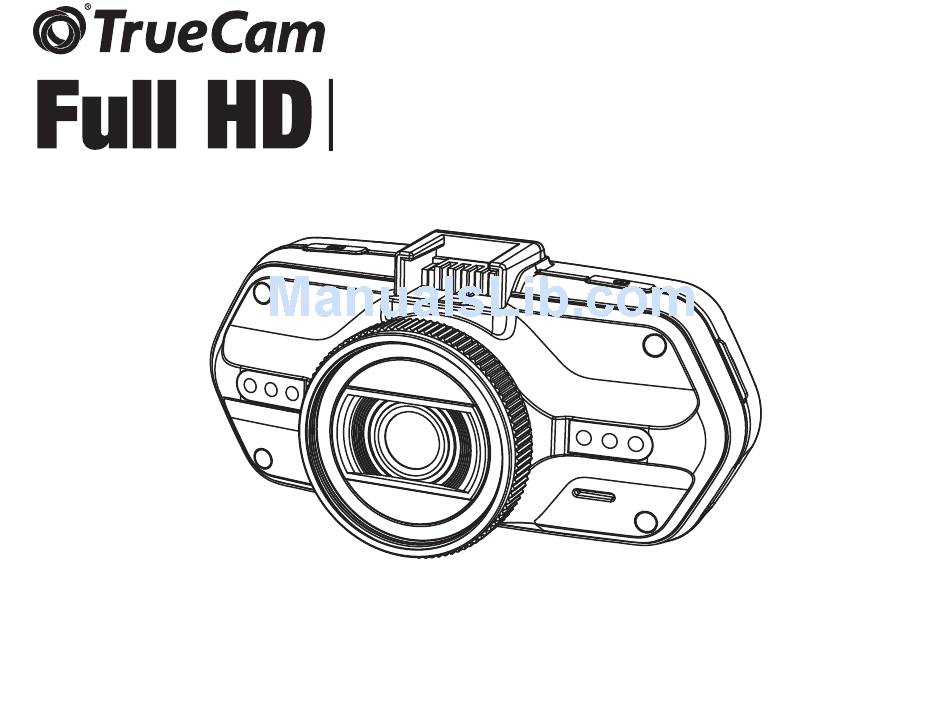

TrueCam A7 User Manual

Car dvr with gps logger & speed camera detector
Hide thumbs Also See for A7:
Table of Contents

Advertisement

Available languages
  • EN

Available languages

  • ENGLISH, page 1

Quick Links

Download this manual
● 2304x1296@30FPS
● GPS Logger & Speed Camera Detector
● Lighting Keyboard
● CPL & UV Lens available
Car DVR with GPS Logger
& Speed Camera Detector
User manual

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the A7 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for TrueCam A7

Summary of Contents for TrueCam A7
